4-Kanal HD PoE NVR-Kit

TV-NVR104K (Version v1.0R)

Eigenständiger 4-Kanal PoE-Netzwerkvideorekorder
Werkseitig installierte 1 TB SATA HDD
Enthält zwei TRENDnet TV-IP320PI HD-Kameras für den Außengebrauch
Plug-and-Play bis zu vier PoE-Kameras*
Unterstützt Videoaufzeichnung bis zu 720p Voll-HD
Über 6,5 Tage fortlaufende Aufzeichnung**
Unterstützt ONVIF-konforme Netzwerkkamera

DISCONTINUED PRODUCT

The TV-NVR104K (Version v1.0R) has been discontinued. It has been replaced by the TV-NVR408 (Version v1.0R). For a list of discontinued products, click here.

TRENDnet eigenständiges 4-Kanal HD PoE NVR-Kit, Modell TV-NVR104K, bietet eine umfassende Lösung zur Wiedergabe, Speicherung und Verwaltung von Videos mit Plug-and-Play PoE-Kamerainstallation*. Das TV-NVR104K enthält eine werkseitig installierte 1 TB Festplatte und zwei leistungsfähige TV-IP320PI Outdoor 1,3 MP HD PoE IR Netzwerkkameras. Der NVR vernetzt und betreibt bis zu vier PoE-Kameras*, erkennt automatisch TRENDnet-Kameras, zeichnet über 6,5 Tage fortlaufend Video auf** und unterstützt fortgeschrittene Video-Wiedergabe.

All-in-One HD NVR

Der Lieferumfang dieses HD NVR umfasst eine werkseitig installierte 1 TB Festplatte, zwei 720p PoE Outdoor-Kameras, Netzwerkkabel und eine Maus (Monitore separat erhältlich).

Plug, Play, & Power

Der NVR erkennt TRENDnet PoE-Kameras automatisch und versorgt sie mit Strom — verbinden Sie einfach die beiden inbegriffenen 720p Kameras und fügen Sie bis zu zwei weitere TRENDnet PoE-Kameras hinzu.

Intuitive Bedienungsoberfläche

Anwender erleben die Verwaltungsoberfläche als intuitiv und einfach in der Verwendung — navigieren Sie schnell zwischen Live-Ansichtspräferenzen, Aufzeichnungsplänen und fortschrittlichen Wiedergabefunktionen.

Eine Box für ein Überwachungskamerasystem enthält zwei Kameras mit der Bezeichnung TV-IP320PI, ein Gerät mit der Bezeichnung TV-NVR104, ein Netzteil, eine Maus, ein HDMI-Kabel, eine CD, eine Kurzanleitung zur Installation, Kameramontagematerial, ein Netzwerkkabel und zwei 100-Fuß-Netzwerkkabel. Ein HD-Display mit HDMI-Anschluss ist erforderlich, aber separat erhältlich.

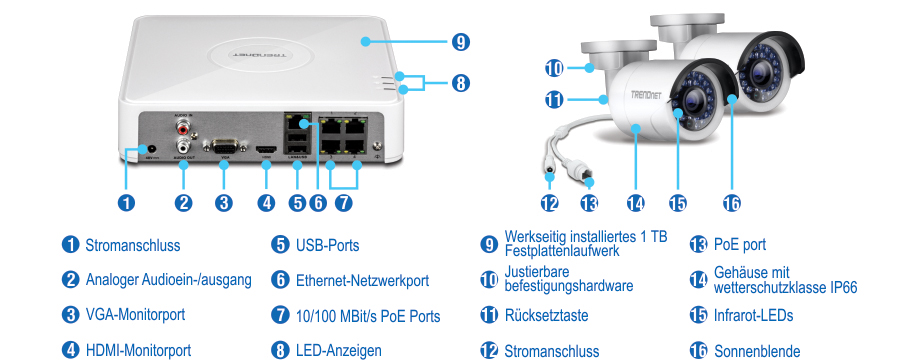

Ein Überwachungssystem umfasst einen Netzwerk-Videorekorder mit Stromanschluss, analogen Audioein- und -ausgängen, VGA-Display-Port, HDMI-Display-Port, USB-Anschlüssen, Ethernet-Netzwerkanschluss, PoE-10/100-Mbit/s-Anschlüssen, LED-Anzeigen und einer vorinstallierten 1-TB-Festplatte. Die Überwachungskameras verfügen über verstellbare Montageteile, einen Reset-Knopf, einen Stromanschluss, einen PoE-Anschluss, ein IP66-Gehäuse, IR-LEDs und eine Sonnenblende.

TV-NVR104 Hardware

PoE-Ports

Schließen Sie PoE-Netzwerkkameras via Plug-and-Play über die vier PoE- (IEEE 802.3af) Ports an mit einem Gesamt-PoE-Budget von 35 Watt

Festplatte

Werkseitig installierte 1 TB SATA Festplatte

Netzwerkanschluss

Ethernet-Netzwerkanschluss

Bildschirm-Anschlüsse

HDMI- und VGA-Bildschirm-Anschlüsse

Audio-Anschlüsse

Audio-Eingänge und Ausgänge

USB-Ports

Ein USB-Port für die im Lieferumfang enthaltene Maus und ein Port für Konfigurationsbackup und Firmware-Aktualisierung

TV-NVR104 Verwaltung

Fernzugriff

Zugriff auf den NVR über das Internet

Installation de la caméra

Automatische Erkennung kompatibler TRENDnet-Kameras*

Live-Ansicht

Einzelkameraansicht und Vier-Felder-Modus mit automatischer Scan-Funktion zu verschiedenen Zeiten

Kameraverwaltung

Für jede Kamera: Verwaltung der Bildschirmanzeige, Bildeinstellungen, Schwenk-/Neige-/Zoom-Funktion, Bewegungserkennung, Privatsphärenmasken, Manipulationserkennung und Videoausfall

Videoaufzeichnung

Aufzeichnen von bis zu 720p Voll-HD Video mit 30 bps in H.264 Kompressionsformat (inbegriffene TV-IP320PI-Kameras zeichnen bis zu 1280 x 960 auf)

Aufzeichnungszeit

(A) 6,5 Tage Aufzeichnungszeit je Kamera: 4 Kameras mit fortlaufender Aufzeichnung in 1280 x 960 mit 30 bps
(B) 8,5 Tage Aufzeichnungszeit je Kamera: 4 Kameras mit fortlaufender Aufzeichnung in 720p mit 30 bps

Geplante Aufzeichnung

Erstellen wöchentlicher Aufzeichnungszeitpläne (fortlaufend oder bei Bewegungserkennung) für jede Kamera; Videos werden überschrieben, wenn die Speicherkapazität erschöpft ist

Fortschrittliche Wiedergabe

Fortschrittliche Wiedergabe archivierter Videos mit Zeitplanansicht und Kalender für schnellen Überblick

Video-Export

Schnelles Exportieren spezifischer Video-Arten über einen bestimmten Zeitraum hinweg

Unterstützt Dynamic DNS

Unterstützt dyn.com und NO-IP.org

IPv6

Unterstützt IPv6

ONVIF

Unterstützt ONVIF-konforme Netzwerkkamera

TV-IP320PI Hardware

Support ajustable

Voll justierbare integrierte Befestigungshalterung bietet Flexibilität bei der Installation

PoE

Power over Ethernet (IEEE 802.3af) spart Installationskosten

Für den Außengebrauch geeignet

Wetterschutzklasse IP66 und Betriebstemperaturbereich von -30 – 60 °C (-22 – 140 °F)

1,3 Megapixel

Aufzeichnung von 1280 x 960 Pixel HD-Video mit 30 bps in H.264 Kompressionsformat

Nachtsicht

Nachtsicht auf bis zu 30 Meter (100 Fuss) in kompletter Dunkelheit

Smart-IR

Optimierte Nachtsicht dank dynamischer Infrarotanpassung

D-WDR

Digital Wide Dynamic Range verbessert Videoqualität bei kontrastreichen Lichtbedingungen

IPv6

Unterstützt IPv6

ONVIF

Unterstützt ONVIF-konforme Netzwerkkamera

TV-NVR104 (mit 1 TB HDD)
Videoeingang	4 PoE-Kanäle
Videoausgang	HDMI- und VGA-Monitorausgänge Auflösung: 1920 x 1080 (1080p), 1280 x 1024, 1280 x 720 (720p), 1024 x 758 @ 60Hz
Audio	Analoger Audioein-/ausgang (2,0 Vp-p, 1kΩ)
Speicher	Unterstützt eine 3,5 Zoll SATA I/II Festplatte 1TB Festplattenlaufwerk werkseitig installiert. Kann auf 6 TB SATA I/II Festplattenlaufwerk aufgerüstet werden
Netzwerkstandards	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3af
Geräteschnittstelle	10/100 Mbps Netzwerkport 4 x 10/100 Mbps PoE Kameranetzwerkports 2 x USB 2.0 Ports HDMI-Port VGA-Port Analoger Audioeingang Analoger Audioausgang Stromanschluss LED-Leuchten (Strom, Speicher und Netzwerk) Erdungspunkt
Netzwerkprotokoll	IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2 DHCP, NTP, DNS, DDNS, SMTP, FTP HTTP, UPnP, RTSP, RTP, RTCP
Leistung	Eingang: 100 – 240 V AC, 50/60 Hz, 1,5 A Ausgang: 48 V DC, 1 A Verbrauch: 50 Watt (mit Festplattenlaufwerk und max. PoE PD) 35 Watt PoE Gesamtleistung
Betriebstemperatur	-10 - 55 °C (14 - 131 °F)
Betriebsfeuchtigkeit	Max. 95% nicht-kondensierend
Zertifizierungen	CE FCC
Maße	199 x 199 x 47 mm (7,8 x 7,8 x 1,8 Zoll)
Gewicht	1,2 kg (2,1 Pfund)
Verwaltungsschnittstelle	Live-Ansicht: Einzelne Kamera oder Vier-Felder-Sicht Kameraverwaltung: Bildschirmanzeige: Kameraname, Datum, Woche und Datumsformat Bildqualität: Helligkeit, Kontrast, Sättigung, Farbe, Spiegelung PTZ: Schwenken, Neigen, Zoomen, Fokus, Iris, voreingestellte Punkte, Muster, Cruising, Patrouille Bewegungserkennung: Definition benutzerdefinierter Bewegungserkennungsbereiche, Bewegungsempfindlichkeit und auslösende Kanäle Privatzonenmasken: Definition von benutzerdefinierten Privatzonenmasken Video-Manipulationserkennung: Auslösung von Aktionen, wenn sich das Sichtfeld plötzlich verdunkelt Videoausfallerkennung: Auslösung von Aktionen, wenn das Video ausfällt Aufzeichnung nach Zeitplan: Laufende Aufzeichnung und Aufzeichnung bei Bewegungserkennung Videoaufzeichnung: Aufzeichnung bis zu 720p Voll-HD Video Aufzeichnungszeit: (A) 6,5 Tage Aufzeichnung pro Kamera: 4 Kameras fortlaufende Aufzeichnung bei 1280 x 960 und 30 bps; (B) 8,5 Tage Aufzeichnung pro Kamera: 4 Kameras mit fortlaufender Aufzeichnung bei 720p und 30 bps Feiertagszeitplan für benutzerdefinierte Aufzeichnungszeitpläne an Feiertagen. Fortschrittliche Wiedergabe: Wiedergabe mehrere Kanäle gleichzeitig und Durchsuchen von Videoaufzeichnungen nachbestimmten Ereignissen oder nach Markierung Video-Export: Markieren, Schneiden und Exportieren von Videoclips Festplatte: Verschlüsselte Festplattenformatierung, S.M.A.R.T. Festplattenüberwachung und -test, Entdecken fehlerhafter Sektoren, Zuteilung von Speicherquoten zu den einzelnen Videokanälen, Wiederverwendung von altem Aufzeichnungsplatz oder Email an den Administrator mit der Benachrichtigung, dass die Festplatte voll ist USB externe Speicherung: Firmware-Upgrade, Import-/Export-Konfigurationsdatei und Protokolle, Exportieren von aufgezeichneten Videodateien, Suchen und Wiedergabe von Videos direkt in externem Speicher Lokale Live-View-Einstellungen: Definition von Bildschirm-Layout und Reihenfolge, in der die Kanäle angezeigt werden Benachrichtigungen: Speicher voll, Speicherfehler, Netzwerkverbindung getrennt, IP-Konflikt, illegaler Login, und besondere Vorfälle bei der Aufzeichnung Unterstützte dynamische DNS-Dienste: Dyn.com und NO-IP.com Verwaltungseinstellung: Maximal 32 Benutzerkonten Verkehrstabelle und Statistiken für Netzwerkverwaltung Unterstützt IPv6 Unterstützt ONVIF-konforme Netzwerkkamera
Fernansicht und -verwaltung	Benutzerschnittstelle kompatibel mit Internet Explorer^® 9.0 oder höher
TV-IP320PI
Objektiv	Brennweite: 4 mm Schärfentiefe: 20 cm + Blende: F2.0 Platinen-Objektiv Sensor: 1/3 Zoll CMOS
Blickwinkel	Horizontal: 70° Vertikal: 52° Diagonal: 89°
Zoom	Benutzerdefiniertes digitales Zoom-Fenster
Mindestbeleuchtung	IR aus: 0,01 lux IR ein: 0 lux 30 Meter IR-Beleuchtungsentfernung Smart IR
Video	D-WDR: Skala 0-100 Verschlussgeschwindigkeit: 1/3 - 1/10,000 H.264: 1280 x 960 bis zu 30 bps MJPEG: 704 x 480 bis zu 30 bps
Hardware-Standards	IEEE 802.1X IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3af
Geräteschnittstelle	10/100 Mbps PoE Port Stromanschluss (für nicht-PoE-Installation, Netzadapter separat erhältlich (12VDC1A)) Erdungspunkt Integrierte Befestigungsplatte mit Gelenk Rückstelltaste
Gehäuse	Wetterschutzklasse: IP66
Netzwerkprotokoll	IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2 DHCP, NTP, DNS, DDNS, SMTP, FTP, SNMP (v1, v2c, v3) NFS, SMB/CIFS HTTP, HTTPS PPPoE UPnP, Bonjour, RTSP, RTP, RTCP, SSL
Betriebstemperatur	-30 - 60 °C (-22 - 140 °F)
Betriebsfeuchtigkeit	Max. 95% nicht-kondensierend
Zertifizierungen	CE FCC UL 60950
Maße	60 x 60 x 152 mm (2,4 x 2,4 x 6,2 Zoll)
Gewicht	375 g (13,2 Unzen)
Leistung	Eingang: PoE (802.3af) Verbrauch: 7 Watt max.
Optionale Stromversorgung (separat erhältlich)	Ausgangsleistung: 12 V DC 1 A 5,5 mm Hohlstecker TRENDnet Netzadapter, Modell 12VDC1A, separat erhältlich
Verwaltungsschnittstelle	Unterstützt mehrere Sprachen: Englisch, Französisch, Deutsch, Russisch und Spanisch IP-Adressfilter QoS Verkehrspriorisierung Zeit-, Datum- und Textstempel Bildeinstellungen: Helligkeit, Kontrast, Sättigung, Schärfe, Smart IR, Belichtungszeit (1/3 – 1/100,000), Schaltzeit, Spiegel, Umkehrung, D-WDR, Gegenlichtkompensation, Weißabgleich, digitale Rauschreduzierung D-WDR verbessert die Videoqualität bei kontrastreichem Tageslicht 3D Digitale Rauschreduzierung sorgt für bessere Qualität der Nachtsicht Geplante Aufzeichnung: Fortlaufend und bei Bewegungserkennung Videospeicher: Speichern auf Computer, NAS, SMB/CIFS Share oder durch Software Bewegungserkennungsfelder: Definition von Bewegungserkennungsbereichen, Bewegungsempfindlichkeit und dynamische Bewegungsanalyse Privatzonenmasken: Benutzerdefinierte Privatzonenmasken Video-Manipulationserkennung: Emailbenachrichtigung, wenn sich das Sichtfeld plötzlich verdunkelt Video-Wiedergabeschnittstelle: Wiedergabe aufgezeichneter Videos aus Fernspeicher Video-Wiedergabe im Browser: Fortschrittliche Wiedergabefunktion mit visueller Zeitleiste zeigt Bewegungserkennung und geplante Aufzeichnungen an Benachrichtigungen: Speicher voll, Speicherfehler und ungültige Anmeldung Momentaufnahme: Momentaufnahme in Echtzeit, Bewegungserkennung mit Zeitplan, Manipulationserkennung mit Zeitplan Unterstützte dynamische DNS-Dienste: dyn.com und No-IP.com Verwaltungseinstellung: Maximal 32 Benutzerkonten Unterstützt Fernverwaltung Kompatibilität: Internet Explorer^® 9.0 oder höher
Garantie	TV-NVR104: 2 Jahre begrenzt TV-IP320PI: 3 Jahre begrenzt

PACKUNGSINHALT

TV-NVR104 Netzwerkvideorekorder mit vorinstalliertem 1 TB HDD

2 x TV-IP320PI 720p Netzwerkkameras

Mehrsprachige Schnellinstallationsanleitung

CD-ROM (Benutzerhandbuch)

2 x Netzwerkkabel (30 m/100 Fuß)

1 x Netzwerkkabel (1,8 m/6 Fuß)

1 x HDMI-Kabel (1,8 m/6 Fuß)

Netzadapter (48V DC, 1A)

*Die Eigenschaften beziehen sich ausschließlich auf integrierte Kameras. Eine ausführliche Kameraliste finden Sie auf http://www.trendnet.com/products/nvr-solutions
**6,5 Tage fortlaufende Videoaufzeichnung je Kamera bei Aufzeichnung von 4 Kameras mit 1280 x 960 zu 30 fps und Einstellung auf mittlere VBR

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
