Conversor de mídia 100/1000 Base-T SFP industrial endurecido

TI-F11SFP (Version v1.0R)

  • Conversor 100/1000 Base-T Ethernet para SFP com classificação IP30 e endurecido
  • A porta SFP acomoda a fibra multimodal ou modo único
  • Até 80 km de distâncias de rede de fibra com o módulo TEG-MGBS80 SFP
  • Inclui montagens de parede e trilho DIN
  • Faixa de temperatura de operação extrema de -40 a 75 ºC (-40 a 167 ºF)
  • Entradas de energia redundantes e duplas com proteção contra corrente de sobrecarga
  • Fontes de alimentação vendidas separadamente (modelo TI-M6024)
DISCONTINUED PRODUCT
The TI-F11SFP (Version v1.0R) has been discontinued. It has been replaced by the TI-F11SFP (Version v2.0R). For a list of discontinued products, click here.

O TI-F11SFP da TRENDnet é um conversor de mídia 100/1000 Base-T para SFP confiável e com classificação IP30, com componentes endurecidos e classificado para ambientes industriais extremos. Ajuste as velocidades de rendimento para 100 ou 1000 Mbps, auto-negociação e falha de passagem pelo link (LFP) usando os interruptores DIP do painel dianteiro. Entradas de energia redundantes e duplas (fonte de alimentação vendidas separadamente: TI-M6024) com suporte a proteção contra corrente de sobrecarga, aplicações de tempo parado zero.

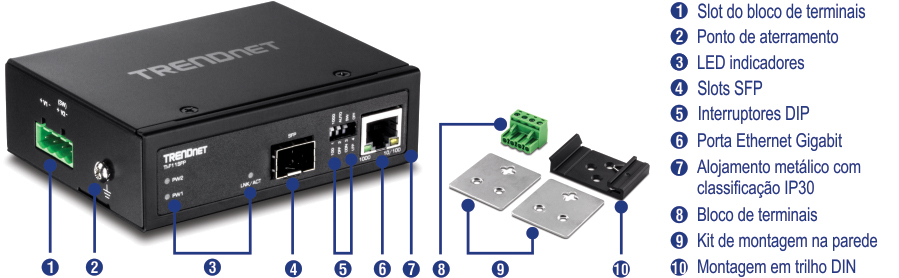

Um dispositivo TRENDnet com vários componentes, incluindo um slot de bloco de terminais, ponto de aterramento, indicadores LED, slot SFP, chaves DIP, porta Gigabit Ethernet, caixa de metal com classificação IP30, bloco de terminais, kit de montagem na parede e montagem em trilho DIN. O bloco de terminais, o kit de montagem na parede e o suporte em trilho DIN são mostrados separadamente ao lado do dispositivo.

Portas de rede

1 x porta Gigabit Ethernet e 1 x slot SFP

Interruptores DIP

  • Interruptor DIP 1: velocidades de rendimento de 100 ou 1.000 Mbps
  • Interruptor DIP 2: Habilita/desabilita a auto-negociação de porta
  • Interruptor DIP 3: Modo conversor ou switch
  • Interruptor DIP 4: Habilita/desabilita suporte para falha de passagem pelo link (LFP)

Montagem em parede / trilho DIN

Invólucros de metal com classificação IP30 com ferragens de montagem em parede e trilho DIN incluídas

Capacidade de comutação

Capacidade de comutação de 2 Gbps

Quadro Jumbo

Envia pacotes maiores ou quadros jumbo (até 9 KB) para um maior desempenho

Temperaturas extremas

O conversor endurecido é classificado para uma faixa de temperatura de operação de -40 a 75 ºC (-40 a 167 ºF)

Conformidade eletromagnética

Em conformidade com as normas FCC Parte 15 Subparte B Classe A e CE EN 55022 Classe A

Certificações

Classificado para equipamentos de tecnologia da informação (ITE) (EN55022/24) e equipamentos médicos, científicos e industriais (ISM) (EN55011)

Resistente a choques e vibrações

Classificação para choque (IEC 60068-2-27), queda livre (IEC 60068-2-32) e vibração (IEC 60068-2-6)

Ponto de aterramento

O ponto de aterramento protege o equipamento contra picos elétricos externos

Normas
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
Interface do dispositivo
  • 1 x porta gigabit
  • 1 x slot Gigabit SFP
  • Bloco de terminais removível de 4 pinos
  • Indicadores de LED
  • Interruptor DIP
  • Montagem em trilho DIN
  • Montagem na parede
  • Ponto de aterramento
Taxa de transferência de dados
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
Desempenho
  • Buffer de RAM de dados: 1024 KB
  • Quadro Jumbo: 9 KB
Recursos especiais
  • Componentes endurecidos classificados para temperaturas extremas
  • Entradas de energia redundantes e duplas
  • Auto-negociação
  • Arquitetura de encaminhamento e autoarmazenamento
  • Envelhecimento de endereço e aprendizagem de endereço automáticos
  • Proteção contra picos de 6 KV e descarga eletrostática (EDS) de 8 KV
Energia
  • Entrada: 12 - 56 VCC ou1 18 - 36 VCA
  • Fonte de alimentação compatível: TI-M6024 (vendida separadamente)
  • Consumo: Máx. 3 watt
Bloco de terminais
  • Entradas de energia redundantes, 4 pinos
  • Alcance do fio: 0,34 mm^2 a 2,5 mm^2
  • Fio sólido (AWG): 12-24/14-22
  • Fio trançado (AWG): 12-24/14-22
  • Torque: 5 lb. – Pol / 0,5 Nm / 0,56 Nm
  • Comprimento do fio nu: 7-8 mm
Interruptor DIP
  • 1: Ajuste a velocidade SFP para 100 Mbps ou 1000 Mbps
  • 2: Habilite ou desabilite a auto-negociação na porta SFP
  • 3: Coloque no modo switch ou passagem
  • 4: Ligue ou desligue o LFP (Link Fault Pass Through)
Tempo médio entre avarias
  • 510.304 horas
Alojamento
  • Caixa metálica IP30
  • Montagem em trilho DIN
  • Montagem na parede
  • Ponto de aterramento
  • Proteção contra descarga eletrostática (ESD) de 8 KV
  • Proteção contra picos de 6 KV
Temperatura de operação
  • - 40 a 75 °C (-40 a 167 °F)
Umidade de operação
  • Máximo 95 % sem condensação
Dimensões
  • 113 x 82 x 31 mm (4,4 x 3,2 x 1,2 pol.)
Peso
  • 152 g (5,4 oz.)
Certificações
  • CE
  • FCC
  • Choque (IEC 60068-2-27)
  • Queda livre (IEC 60068-2-32)
  • Vibração (IEC 60068-2-6)
Garantia
  • Limitada de 3 anos

CONTEúDO DA EMBALAGEM
  • TI-F11SFP
  • Guia de instalação rápida
  • Bloco de terminais removível
  • Kit de montagem em parede / trilho DIN

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
