Adaptateur réseau PCIe 10 Gigabits

TEG-10GECTX (Version v3.0R)

Convertit un logement PCIe en un port Ethernet 10G
Compatible avec le balisage VLAN 802.1Q
Supports de fixation standards et discrets fournis
Prise en charge Windows®
Compatible IEEE 802.3an et IEEE 802.3bz
Conformité NDAA / TAA (États-Unis et Canada uniquement)

DISCONTINUED PRODUCT

The TEG-10GECTX (Version v3.0R) has been discontinued. For a list of discontinued products, click here.

L'adaptateur réseau PCIe 10 Gigabits de TRENDnet, modèle TEG-10GECTX, convertit un logement PCI Express libre en un port Ethernet 10 Gigabits. La carte PCIe 10G offre des fonctions avancées comme la prise en charge des trames Jumbo et le balisage VLAN. Les supports de fixation normaux et à faible encombrement fournis avec la carte PCIe 10G sont compatibles avec les ordinateurs de bureau Windows®.

Illustration d’une carte réseau PCIe avec deux ordinateurs de bureau connectés à un commutateur réseau, mettant en évidence le rôle de la carte dans la fourniture de la connectivité réseau.

Port 10G

La carte PCIe 10G pend en charge cinq débits: 10Gb/s, 5Gb/s, 2,5Gb/s, 1Gb/s et 100Mb/s.

Illustration d’un tunnel réseau étiqueté Jumbo Frame jusqu’à 16 Ko avec des icônes pour la musique, le film et les images, indiquant le transfert de données.

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (de 16KB), pour de meilleures performances

Trois ordinateurs, dont un ordinateur de bureau, un serveur et un ordinateur portable, sont connectés dans une disposition circulaire, représentant la compatibilité avec divers systèmes d’exploitation.

Systèmes d'exploitation

Compatible avec les systèmes d'exploitation Windows et Windows Server.

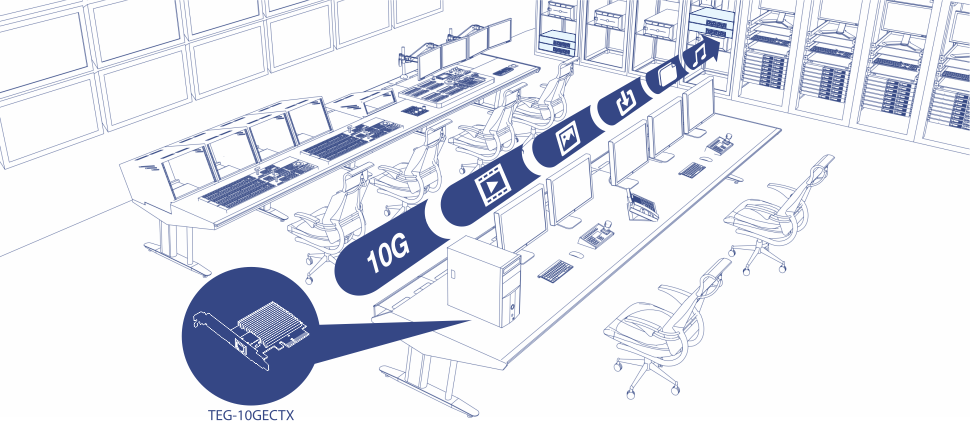

Une configuration de salle de contrôle avec plusieurs écrans d’ordinateur disposés sur des bureaux et plusieurs racks de serveurs en arrière-plan. La configuration comprend des chemins d’accès en surbrillance étiquetés 10G, connectant les serveurs aux moniteurs. Il y a aussi un gros plan d’une carte d’interface réseau étiquetée TEG-10GECTX, utilisée pour faciliter ces connexions à haut débit.

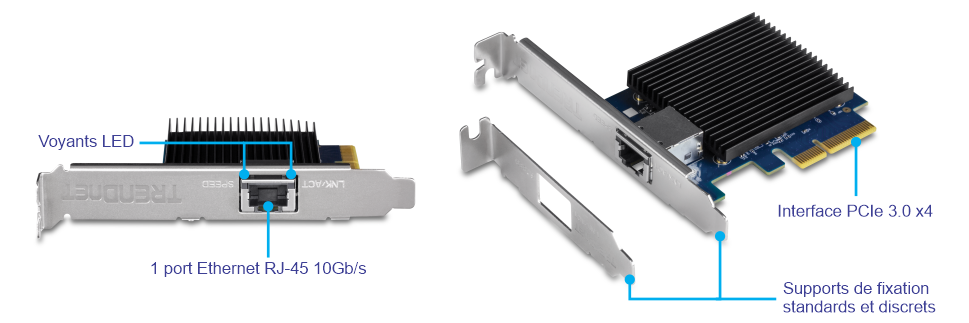

Carte d’interface réseau (NIC) avec différents composants étiquetés. Le côté gauche de la carte réseau met en évidence les indicateurs LED et l’emplacement Ethernet RJ-45 10 Gbit/s. Le côté droit présente des composants supplémentaires, notamment une interface PCIe 3.0 x4, un support standard et un support extra-plat.

Port 10G

La carte PCIe 10G pend en charge cinq débits: 10Gb/s, 5Gb/s, 2,5Gb/s, 1Gb/s et 100Mb/s.

PCI Express

La carte PCIe 10G convertit un logement PCIe 3.0 x4 en un port Ethernet 10G

Prise en charge 2.5/5GBASE-T

La norme 2.5/5G BASE-T (802.3bz) prend en charge les débits 2.5G et 5G en utilisant des câbles Cat5E standards sur une distance de 100m

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (de 16KB), pour de meilleures performances

Compatible VLAN

Compatible IEEE 802.1Q balisé en fonction du VLAN

Supports de fixation

Compatible avec la majorité des installations grâce aux supports de fixation standards et discrets

Systèmes d'exploitation

Compatible avec les systèmes d'exploitation Windows et Windows Server.

Voyants LED

Les voyants LED de la carte PCIe 10G fournissent des informations sur l'état du port, le débit de la liaison et l'activité

Normes	IEEE 802.3u IEEE 802.3ab IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.1Q
Interface matériel	Interface PCIe 3.0 x4 1 port Ethernet RJ-45 10Gb/s (débits supportés: 10Gb/s / 5Gb/s / 2.5Gb/s / 1Gb/s / 100Mb/s) Voyants LED
Exigences relatives aux câbles	10G BASE-T (10Gb/s): Paire torsadée Cat6 @ 55m / 180 pieds (max.) / paire torsadée Cat6A @ 100m / 328 pieds (max.) 5GBASE-T (5Gb/s): Paire torsadée Cat6 @ 100m / 328 pieds (max.) 2.5GBASE-T (2.5Gb/s): Paire torsadée Cat5e @ 100m / 328 pieds (max.) 1000BASE-T (1Gb/s): Paire torsadée Cat5e @ 100m / 328 pieds (max.) 100BASE-TX (100Mb/s): Paire torsadée Cat5 @ 100m / 328 pieds (max.)
Compatibilité	Windows® 10, 8.1, 8 Windows® Server 2019, 2016, 2012, 2012 R2, 2008 R2
Trame Jumbo	Jusqu'à 16 Kb
Fonctions spéciales	Prise en charge 10GBASE-T (10Gb/s) et 2,5 G/5GBASE-T (2,5Gb/s / 5Gb/s) pour une connexion réseau à haut débit Compatible Windows Server
Compatibilité supplémentaire	Balisage VLAN 802.1Q Partage du trafic entrant (RSS) Message Signaled Interrupt (MSI) Déchargement de la somme de contrôle IP, TCP, et UDP Minimisez les coûts grâce à la réduction du trafic sur le bus hôte et de l'utilisation de l'unité centrale
Alimentation	Consommation max.: 6,1W
Température de fonctionnement	0° – 70° C (32° – 158° F)
Humidité en fonctionnement	Max. 90% sans condensation
Certifications	CE FCC
Dimensions	120 x 63 x 17mm (4,7 x 2,5 x 0,7 pouces)
Poids	76g (2,6 livre)
Garantie	3 ans

CONTENU DE L'EMBALLAGE

TEG-10GECTX
Guide d'installation rapide

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
