Séparateur PoE Gigabit

TPE-104GS (Version v2.0R)

  • Alimentez un périphérique non PoE jusqu'à 100 mètres (328 pieds)
  • Partage un signal PoE Gigabit en sources d'énergie et de données séparées.
  • La sortie d'alimentation ajustable est compatible avec les périphériques 5V, 9V, ou 12V
  • Utilisez ce périphérique compact avec les switches ou les injecteurs PoE
  • Réalisez des économies sur les frais d'installation et de matériel
  • Débit Gigabit full duplex
  • Compatible PoE IEEE 802.3af
  • Conforme à la NDAA
NDAA Compliant

Le splitter PoE Gigabit de TRENDnet (modèle TPE-104GS), met un périphérique non-PoE en réseau à distance en utilisant une connexion réseau PoE. Le TPE-104GS divise une connexion PoE Gigabit en des sources d'alimentation et de données Gigabit distinctes. Un interrupteur à bascule adapte l'alimentation sur 5V, 9V ou 12V afin de correspondre aux exigences en alimentation du périphérique non PoE. Les câbles de liaison de 2,0 et de 2,5mm fournis offrent une meilleure compatibilité au périphérique.

Un schéma montrant un commutateur PoE sur la gauche avec une ligne allant au port de données/alimentation d’un séparateur PoE Gigabit. De l’autre côté du répartiteur, une ligne du port de sortie d’alimentation CC va à une caméra, et une autre ligne du port de sortie de données Gigabit va également à la caméra. Cette configuration montre comment l’alimentation et les données sont transmises du commutateur au répartiteur, qui sépare ensuite l’alimentation et les données pour faire fonctionner la caméra.

Alimentation PoE

Aucun adaptateur secteur nécessaire; le TPE-104GS prend une connexion réseau PoE et répartit l'alimentation et les données en des connexions séparées pour alimenter un périphérique non-PoE à une distance de 100m (328 pieds).

Schéma d’un répartiteur PoE Gigabit industriel, mettant en évidence la tension de sortie réglable via un commutateur DIP. L’interrupteur est représenté dans une vue agrandie, avec un doigt pointé vers lui.

Sortie d'alimentation ajustable

Un interrupteur à bascule adapte la tension sur 5V, 9V ou 12V afin de correspondre aux exigences en alimentation du périphérique non PoE.

Une illustration d’un injecteur avec une flèche pointant vers un mur, indiquant qu’il peut être installé sur un mur.

Fixation murale

Sa conception fixable au mur permet la majorité des scénarios d'installation.

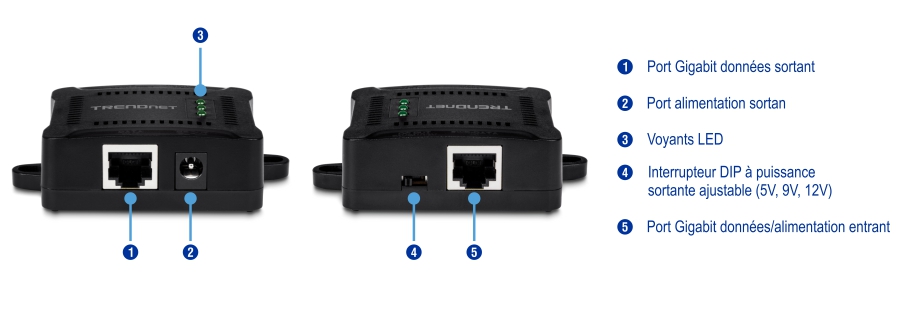

L’illustration montre plusieurs vues d’un répartiteur PoE Gigabit. La vue inférieure gauche met en évidence le port de sortie de données Gigabit, le port de sortie d’alimentation CC et les indicateurs LED. La vue de dessus droite indique le commutateur DIP de puissance de sortie réglable (5 V, 9 V, 12 V) et le port de données/d’alimentation Gigabit.

Ethernet Gigabit

1 port gigabit PoE entrant, 1 port gigabit sortant

Alimentation PoE

Aucun adaptateur secteur nécessaire; le TPE-104GS prend une connexion réseau PoE et répartit l'alimentation et les données en des connexions séparées pour alimenter un périphérique non-PoE à une distance de 100m (328 pieds)

Sortie d'alimentation ajustable

Un interrupteur à bascule adapte la tension sur 5V, 9V ou 12V afin de correspondre aux exigences en alimentation du périphérique non PoE.

Câble de liaison

Les câbles de liaison de 2,0 et de 2,5mm fournis offrent une meilleure compatibilité au périphérique.

Fixation murale

Sa conception fixable au mur permet la majorité des scénarios d'installation

Voyants LED

Les voyants LED affichent la tension de sortie DC

Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3af
Interface du périphérique
  • 1 port Gigabit données/alimentation entrant
  • 1 port Gigabit données sortant
  • 1 port alimentation sortan
  • Voyants LED
  • Interrupteur DIP à puissance sortante ajustable (5V, 9V, 12V)
Débit de transfert des données
  • Ethernet: 10Mb/s (half duplex), 20Mb/s (full duplex)
  • Fast Ethernet: 100Mb/s (half duplex), 200Mb/s (full duplex)
  • Gigabit: 2000Mb/s (full duplex)
Câble de connexion
  • 2,5 à 2,0/2,5 mm
Alimentation
  • Sortie: 5 V (2 A), 9 V (2 A), 12 V (1,5 A)
  • Consommation: 0,5 watt (max.)
Température de fonctionnement
  • 0° – 40° C (32° – 104° F)
Humidité en fonctionnement
  • Max. 90 % sans condensation
Dimensioni
  • 84 x 63 x 22mm (3,3 x 2,5 x 0,87 pounce)
Poids
  • 64g (2,3 onces)
Certifications
  • CE
  • FCC
Garantie
  • 3 ans

CONTENU DE L'EMBALLAGE
  • TPE-104GS
  • Guide d'installation rapide
  • Câbles de raccordement (2,5 à 2,0/2,5 mm)

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
