Switch Rail DIN Gigabit industriel renforcé à 6 ports

TI-G62 (Version v1.0R)

  • 5 ports Gigabit Ethernet
  • 1 logement SFP partagé et 1 logement SFP dédié
  • Capacité de commutation de 12 Gb/s
  • Switch métallique renforcé de classe IP30
  • Fixations rail DIN et murales fournies
  • Eventail de température de fonctionnement de -40 à 75 ºC (-40 to 167 ºF)
  • Doubles entrées d'alimentation redondantes avec protection contre les surcharges
  • Alarme déclenchée lors d'une coupure de courant
  • Alimentation électrique vendue séparément (modèle TI-M6024)
  • Conformité NDAA / TAA
NDAA/TAA Compliant

Le TI-G62 de TRENDnet est un switch rail DIN IP30 non géré fiable avec des composants renforcés, conçu pour des environnements industriels extrêmes. Il offre 5 ports Ethernet Gigabit, un logement SFP partagé, un logement SFP dédié et une capacité de commutation de 12 Gb/s. Les interrupteurs DIP passent automatiquement du port Gigabit partagé et le logement SFP et établissent les débits supportés sur 100 Mb/s et 1 Gb/s. Entrées d'alimentation redondante doubles (alimentation électrique vendue séparément: TI-M6024) et une alarme en cas de coupure de courant permet une utilisation sans la moindre interruption.

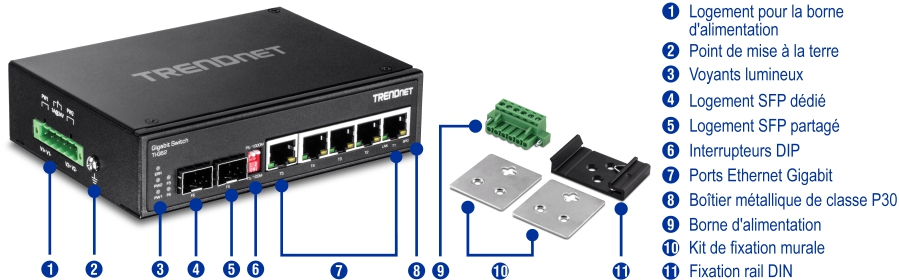

Le visuel montre une vue inclinée de face du commutateur industriel sur rail DIN Gigabit renforcé à 6 ports TI-G62. Les étiquettes numérotées indiquent le bornier, le point de mise à la terre, les indicateurs LED, l’emplacement SFP dédié, l’emplacement SFP partagé, les commutateurs DIP, les ports Gigabit Ethernet et le boîtier métallique classé IP30. Les pièces séparées sont étiquetées Bornier, Kit de montage mural et Support sur rail DIN.

Ports réseau

5 ports Ethernet Gigabit, 1 logement SFP partagé (partagé avec le port Ethernet 5 et disposant d'un interrupteur DIP d'alimentation 100/1000 Mb/s) et 1 logement SFP dédié

Fixations rail DIN/murale

Boîtier métallique de classe IP30 avec matériel de fixation rail DIN et murale fourni

Capacité de commutation

Capacité de commutation de 12 Gb/s

Alimentation redondante

Doubles entrées d'alimentation redondantes avec protection contre les surcharges (alimentation électrique vendue séparément: modèle TI-M6024)

Alarme

Sortie d'alarme déclenchée par une coupure de courant de l'alimentation principale et/ou redondante

Trame Jumbo

Envoie des paquets plus volumineux -ou trames Jumbo- (jusqu'à 9 KB), pour de meilleures performances

Températures extrêmes

Ce switch renforcé est conçu pour fonctionner à des températures allant de -40 à 75 ºC (-40 à 167 ºF)

Conformité électromagnétique

Respecte les normes FCC Part 15 sous chapitre B classe A et CE EN 55022 classe A

Certifications

Conçu pour le matériel informatique (ITE) (EN55022/24) et le matériel industriel, scientifique et médical (ISM) (EN55011)

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (IEC 60068-2-27), aux chutes libres (IEC 60068-2-32) et aux vibrations (IEC 60068-2-6)

Point de mise à la terre

Le point de mise à la terre protège le matériel des surtensions électriques externes

Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
Interface du périphérique
  • 5 ports Gigabit
  • 1 logement SFP partagé (port F5)
  • 1 logement Gigabit SFP (port F6)
  • Bornier détachable à 6 broches
  • Voyants LED
  • Interrupteur DIP
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
  • Gigabit: 2000 Mb/s (full duplex)
Performances
  • Mémoire tampon RAM : 128 KB (1800 pieds)
  • Matrice de commutation : 12 Gb/s
  • Tableau des adresses MAC: Entrées de 2 K
  • Trame Jumbo: 9 KB (1800 pieds)
  • Débit de transmission: 8,9 Mb/s (paquet 64 bytes)
Fonctions spéciales
  • Composants trempés conçus pour des températures extrêmes
  • Double entrée d'alimentation redondante
  • Autonégociation
  • Architecture de stockage et de transmission automatiques
  • Apprentissage automatique des adresses et gestion de la durée de vie des adresses
Alimentation
  • Entrée: 12 - 56 V DC
  • Alimentation électrique compatible: TI-M6024 (vendu séparément)
  • Consommation: 3,84 watts (max)
Bornes
  • Entrées d'alimentation redondantes, relais d'alarme, 6 broches
  • Section: 0,34 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG): 12-24/14-22
  • Fils torsadés (AWG): 12-24/14-22
  • Couple: 5 lb. – In / 0.5 Nm / 0.56 Nm
  • Longueur de câble à dénuder: 7-8 mm
Interrupteur DIP
  • 1: paramétrer le port 5 en tant que port cuivre ou logement SFP
  • 2: Paramétrer le port 5 sur 100 Mb/s ou 1000 Mb/s sur le logement SFP
Relais d'alarme
  • Sorties de relais avec capacité de transport de courant de 1 A, 24 V DC
  • Mode court-circuit lorsque deux sources d'alimentation sont connectées
  • Mode circuit ouvert lorsque seule l'une des sources d'alimentation est connectée
MTBF
  • 510.304 heures
Boîtier
  • Boîtier métallique IP30
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
  • Protection ESD: Contact : 6kV / Air: 8kV
  • Protection contre les surcharges 2 KV
Température de fonctionnement
  • - 40 à 75 °C (-40 à 167 °F)
Humidité en fonctionnement
  • Max. 95 % sans condensation
Dimensions
  • 143 x 104 x 36 mm ( 5,6 x 4,1 x 1,4 pouces)
Poids
  • 514 g (1,1 livre)
Certifications
  • CE
  • FCC
  • Résistance aux chocs (IEC 60068-2-27)
  • Résistance aux chutes (IEC 60068-2-32)
  • Résistance aux vibrations (IEC 60068-2-6)
Garantie
  • 3 ans, limitée

CONTENU DE L'EMBALLAGE
  • TI-G62
  • Guide d'installation rapide
  • Bornier détachable
  • Kit de fixations rail DIN / murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
