Extenseur PoE++ Gigabit à 2 ports

TPE-BE200 (Version v1.0R)

Simplicité d’installation
Etend une connexion de 100 mètres (328 pieds) afin d’obtenir une distance totale de 200 mètres (656 pieds)
Connectez 4 unités en chaîne afin obtenir une extension totale de 500m (1640 pieds) du réseau PoE.
Utilisez une seule connexion PoE++ (60W) pour étendre le PoE (30W) à deux dispositifs
Compatible avec les dispositifs PoE (15,4W), PoE+ (30W) et PoE++ (60W)
Conception permettant la fixation murale
Aucun adaptateur secteur extérieur nécessaire
Conformité NDAA / TAA (États-Unis et Canada uniquement)

L’extenseur PoE+ Gigabit à 2 ports de TRENDnet, modèle TPE-BE200, utilise une seule connexion PoE+ (60W) et l’étend sur une distance supplémentaire de 100m (328 pieds) pour deux dispositifs PoE+ (30W). Cet extenseur à double port détecte automatiquement un signal PoE (15,4W), PoE+ (30W) ou PoE++ (60W) et l’étend sur une distance totale de 200 mètres (656 pieds) depuis la source PoE. Connectez 4 extenseurs en chaîne afin obtenir une extension totale de 500m (1640 pieds) du réseau PoE. Cet extenseur de portée PoE++ Gigabit est doté d’un seul port PoE++ (60W) entrant et de deux ports PoE+ (30W) sortants.

Prolongateur PoE++ Gigabit à 2 ports connectant une caméra dôme et une caméra bullet d’une puissance allant jusqu’à 60 watts.

Alimentation PoE++

Etend une connexion PoE++ sur 100 mètres (328 pies) pour les dispositifs PoE (15,4W), PoE+ (30W) et PoE++ (60W)

Illustration d’un câble réseau étiqueté Full Duplex Gigabit avec des icônes représentant la musique, la vidéo, les jeux, le transfert de données se déplaçant sur le réseau.

Logements SFP Gigabit

Un port Gigabit PoE++ entrant et deux ports PoE+ Gigabit sortants étendent une seule connexion PoE++ de 100 mètres (328 pieds) supplémentaires pour deux dispositifs PoE+.

Dessin au trait représentant quatre répéteurs Gigabit PoE++ à 2 ports connectés via Power over Ethernet (PoE), avec une caméra bullet connectée au dernier appareil.

Installation en série

Connectez 4 extenseurs PoE++ afin obtenir une extension totale de 500m (1640 pieds) du réseau PoE.

Le diagramme illustre une application réseau PoE++, détaillant la configuration et la distribution de l’alimentation sur divers périphériques réseau. En partant de la gauche, un commutateur TPE-BG102g émet des PoE d’une gamme de puissance de 60W à 95W sur une distance de 100 mètres ou 328 pieds, conforme à la norme 802.3 bt. Celui-ci se connecte à un appareil TPE-BE200, qui distribue davantage l’énergie et les données. Plusieurs appareils sont connectés en séquence, chacun étiqueté avec sa puissance de sortie et ses capacités de distance. Le premier appareil produit 24 W sur 100 mètres, le second 18 W sur 200 mètres, et ainsi de suite, dont la puissance de sortie diminue à mesure que la distance augmente. Le dernier périphérique de la séquence est un point d’accès PoE. De plus, une branche du TPE-BE200 se connecte à une caméra IP PoE et à un autre point d’accès PoE, chacun avec des sorties d’alimentation et des distances spécifiques. Le diagramme fournit une représentation visuelle claire de la façon dont l’alimentation et les données sont distribuées dans un réseau PoE++, ce qui le rend pertinent pour comprendre l’infrastructure et la planification du réseau.

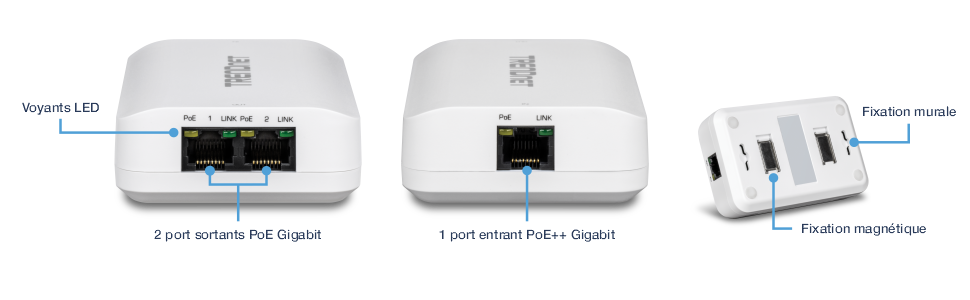

Le visuel montre un appareil avec trois vues différentes et des composants étiquetés. La première vue met en évidence le côté gauche de l’appareil, montrant deux ports de sortie PoE Gigabit et des indicateurs LED étiquetés PoE 1, LINK, PoE 2 et LINK. La deuxième vue affiche le côté droit de l’appareil, en se concentrant sur un seul port PoE++ Gigabit et des indicateurs LED étiquetés PoE et LINK. La troisième vue présente l’arrière de l’appareil, illustrant les caractéristiques du support mural et du support magnétique. L’appareil est blanc et rectangulaire, avec le nom de marque TRENDnet visible sur le dessus.

Distance de l’extension

Etend une connexion réseau PoE/PoE+/PoE++ de 100m (328 pieds) supplémentaires afin d’obtenir une connexion à 200m (656 pieds) de la source PoE

PoE/PoE+/PoE++

Compatible avec les connexions réseau PoE (15,4W), PoE+ (30W) et PoE++ (60W)

Installation en série

Connectez 4 extenseurs PoE++ afin obtenir une extension de 500m (1640 pieds) du réseau PoE.

Flexibilité d’installation

Sa conception de fixation murale permet la majorité des scénarios d’installation

Alimentation PoE

Aucune alimentation externe n’est nécessaire: l’extenseur PoE++ (parfois aussi appelé répéteur PoE++) est alimenté par Power over Ethernet

Normes	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3az IEEE 802.3af IEEE 802.3at IEEE 802.3bt
Interface du périphérique	1 port entrant PoE++ Gigabit 2 port sortants PoE Gigabit Voyants LED
Débit de transfert des données	Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex) Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex) Ethernet Gigabit: 2000 Mb/s (full duplex)
Performance	Tampon RAM: 1Mb Tableau des adresses MAC: Entrées de 2K Trame Jumbo: 10 KB
Fonctions spéciales	Etend une connexion réseau PoE/PoE+ de 100 mètres supplémentaires afin d’obtenir un signal à 500 mètres (1640 pieds) Installez 4 répéteurs en cascade
Alimentation	Alimenté par le dispositif PoE++ Consommation max.: 3,3W
PoE	Capacité PoE: 60W Broche du dispositif alimenté: 1,2,4,5 (+) et 3,6,7,8 (-) Broche PSE: 1,2 (+) et 3,6 (-).
Température de fonctionnement	0° – 45° C (32° - 113° F)
Humidité en fonctionnement	Max. 95% pas de condensation
Dimensions	110 x 70 x 29mm (4,3 x 2,8 x 1,1 pouces)
Poids	125g (4 onces)
Certifications	CE FCC
Garantie	3 ans

CONTENU DE L'EMBALLAGE

TPE-BE200
Guide d’installation rapide

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
