Switch PoE+ EdgeSmart Gigabit à 5 ports

TPE-TG50ES (Version v1.2R)

4 ports PoE+ Gigabit
1 port Gigabit
Alimentation PoE de 31W
Interface de gestion basée Internet simple d'emploi
Prise en charge de l'agrégation de liens statiques, RSTP, le VLAN, le QoS et le filtrage IGMP
VLAN vocal pour les applications VoIP
Contrôle de la largeur de bande par port
Capacité de commutation de 10 Gb/s
QoS IEEE 802.1p avec compatibilité de la programmation de la file d'attente
Conception compacte sans ventilateur
Boîtier métallique fixable au mur
Conformité NDAA / TAA (États-Unis et Canada uniquement)

Le switch PoE+ EdgeSmart Gigabit à 5 ports de TRENDnet, le modèle TPE-TG50ES, est une solution économique de switch de bureau administrable pour les applications PoE+ gigabit à haut débit. Ce switch PoE+ intelligent à 5 ports offre les fonctions les plus fréquentes des switches administrables, limitant les difficultés superflues. L'interface de gestion basée sur le Web offre des fonctions de contrôle du trafic, agrégation de lien statique, le RSTP, me VLAN, le QoS, ainsi que des fonctions de surveillance. Le TPE-TG50ES de TRENDnet offre quatre ports PoE+ Gigabit pour connecter des dispositifs tels que des points d'accès, des caméras IP et des combinés VoIP WiFi.

Dessin au trait d’un commutateur réseau avec bulle de gestion du tableau de bord.

Gestion EdgeSmart

Fournit une gestion basée Internet simple d'emploi avec une complexité de configuration réduite du switch et une combinaison des fonctions de gestions les plus fréquemment utilisées par les PME pour un déploiement simple.

Un schéma de réseau du commutateur réseau, connecté à la caméra PoE et au périphérique de point d’accès sans fil jusqu’à 31 watts.

Alimentation PoE+

Une capacité d'alimentation PoE de 31 watts alimente quatre dispositifs Power over Ethernet depuis le switch PoE+ intelligent à 5 ports.

Schéma montrant un commutateur réseau connecté à divers protocoles de gestion de réseau. Un cloud étiqueté « Réseau » se connecte à cinq boîtiers étiquetés VLAN, QoS, IGMP et PoE, qui sont tous liés à un commutateur réseau situé ci-dessous. Le commutateur dispose de plusieurs ports Ethernet, illustrant sa capacité à gérer plusieurs fonctions réseau.

Souplesse d'intégration

Les fonctions gérées comprennent la détection de boucles, le RSTP, agrégation de lien statique, le VLAN, le filtrage IGMP et le QoS pour une intégration souple au réseau.

Configuration réseau au sein d’un bâtiment, mettant en évidence la connexion de caméras IP et d’un point d’accès PoE à un commutateur réseau étiqueté TPE-TG50ES. Les caméras IP sont positionnées à différents endroits du bâtiment, connectées par des câbles au commutateur réseau. Le point d’accès PoE est également connecté au commutateur, fournissant l’alimentation et la connectivité réseau.

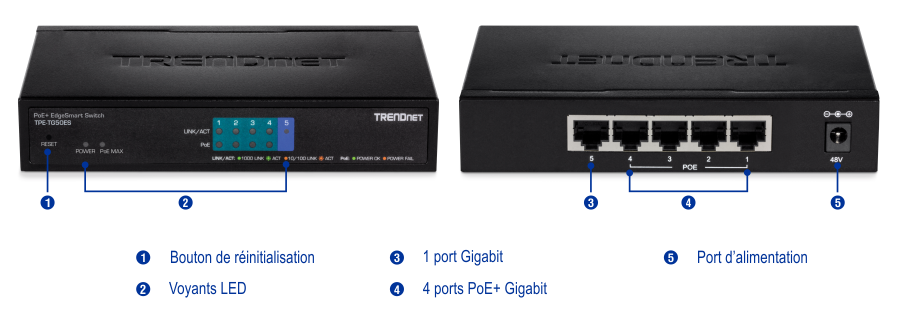

L’illustration montre un commutateur TRENDnet PoE EdgeSmart modèle TPE-TG50ES. La vue avant affiche un bouton de réinitialisation sur la gauche, suivi d’indicateurs LED étiquetés comme alimentation et PoE max. La vue arrière montre un port Gigabit sur la gauche, quatre ports Gigabit PoE+ au milieu et un port d’alimentation sur la droite étiqueté 48 V. Chaque élément est numéroté et étiqueté pour plus de clarté.

Ports

Quatre ports PoE+ Gigabit et un port Gigabit offrent une capacité de commutation de 10 Gb/s sur ce switch PoE+ intelligent à 5 ports

Conception compacte

Grâce à la conception légère et compacte de son boîtier métallique, ce switch est parfait pour une installation sur le bureau ou pour une fixation murale

Gestion réseau

L'interface de gestion basée Internet offre des fonctions de la détection de boucles, le RSTP, agrégation de lien statique, le VLAN, le filtrage IGMP et le QoS

Surveillance

SNMP, l'interruption SNMP et la mise en miroir des ports sont compatibles avec les solutions de surveillance administrateur

Dépannage

Statistiques sur le trafic et un test pratique du câble

Sans ventilateur

Sa conception sans ventilateur est idéale pour les environnements calmes qui exigent un fonctionnement silencieux

Voyants LED

Le switch de bureau géré dispose de voyants LED qui fournissent des informations sur l'état du port

Normes	IEEE 802.1d IEEE 802.1w IEEE 802.1p IEEE 802.1Q IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af IEEE 802.3at IEEE 802.3az
Interface du périphérique	4 ports PoE+ Gigabit 1 port Gigabit Voyants LED Bouton de réinitialisation
Débit de transfert des données	Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex) Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex) Gigabit: 2000 Mb/s (full duplex)
Performances	Tampon de paquets: 125KB Matrice de commutation 10 Gb/s Tableau des adresses MAC: Entrées de 2K Débit de transmission: 7,44 Mb/s (paquets de 64 octets) Trame Jumbo: 9KB
Gestion	GUI (interface utilisateur graphique) basé Internet SNMP v1, v2c Test de diagnostic du câble Sauvegarde/restauration de la configuration Mise à jour du micrologiciel
Arborescence	IEEE 802.1D STP (protocole Spanning Tree) IEEE 802.1w RSTP (protocole spanning tree rapide)
Agrégation de liens	Agrégation de lien statique (1 groupe) Quality of Service (QoS) QoS basé sur le port Classe de service 802.1p (CoS) Contrôle de la largeur de bande/limitation du débit par port (Limite min.: 8Kb/s) Programmation de la file d'attente : Priorité stricte (SP), Weighted Fair Queuing (Mise en file d'attente pondérée et équitable - WFQ)
VLAN	VLAN basé sur le port Repérage VLAN 802.1Q Jusqu'à 32 groupes VLAN, Gamme d'ID de 1 à 4094 VLAN privé VLAN asymétrique Voix sur le VLAN (5 OUI définis par utilisateur)
Multidiffusion	Filtrage IGMP v1/2/3 Bloque les source de multidiffusion inconnues Jusqu'à 32 groupes de multidiffusion
Port miroir	Un vers un De plusieurs à un
Contrôle Storm	Diffusion (limite min.: 8Kb/s) Multidiffusion (limite min.: 8Kb/s) Détection des boucles
Fonctions spéciales	Prise en charge PoE+ Activer/désactiver l'économie d'énergie 802.3az Mur montable
Alimentation	Entrée: 110-240 V AC, 50/60 Hz, 0,75 A Sortie: Adaptateur secteur externe de 48V DC 0.8A Consommation max.: 34W
PoE	Alimentation PoE: 31W PoE Mode A: Broches 1, 2 pour l'alimentation, broches 3, 6 pour l'alimentation
MTBF	2,942,586 heures
Température de fonctionnement	0° – 40° C (32° – 104° F)
Humidité en fonctionnement	Max. 90% pas de condensation
Dimensions	150 x 98 x 28mm (5,9 x 3,86 x 1,1 pounce)
Poids	380 g (13.4 onces)
Certifications	CE FCC
Garantie	3 ans

CONTENU DE L'EMBALLAGE

TPE-TG50ES
Guide d'installation rapide
Bloc d'alimentation (48V DC, 0.8A)
Cordon d'alimentation

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
