Switch industriel PoE+ Gigabit à 5 ports avec accès frontal et fixation murale

TI-PG50F (Version v2.1R)

  • 4 ports PoE+ Gigabit
  • 1 port Gigabit
  • Alimentation PoE totale de120W
  • Capacité de commutation de 10 Gb/s
  • Prise en charge des trames jumbo de 9KB
  • Boîtier métallique renforcé de classe IP40
  • Support de montage rail DIN et kit de fixation murale magnétique fournis
  • La température de fonctionnement va de -40 – 75°C (-40 – 167°F)
  • Entrées d'alimentation redondantes avec protection contre les surcharges électriques
  • Relais d'alarme déclenchée lors d'une coupure de courant
  • Alimentation vendue séparément (modèles: TI-S15052, TI-S24052, TI-S12048, TI-S24048 et 48VDC3000)
  • Conformité NDAA / TAA
NDAA/TAA Compliant

Les séries de switches industriels PoE+ Gigabit avec accès frontal et fixation murale de TRENDnet sont parfaitement adaptées à la surveillance IP, à l'IoT et aux réseaux d'automatisation des domiciles et des entreprises. Ces switches industriels Gigabit plats renforcés offrent un accès frontal aux ports et aux interfaces d'alimentation pour une installation plus simple. Leur conception plate et compacte est idéale pour les installations dans les armoires informatiques où l'espace est limité. Chaque switch industriel renforcé à accès frontal dispose de ports PoE+ gigabit pour connecter des dispositifs tels que des points d'accès WiFi, des caméras IP et des dispositifs IoT. Ces switches renforcés à accès frontal sont fournis avec un solide boîtier métallique de classe IP40 et sont conçus pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de température de -40° à 75 °C (-40° à 167 °F) pour les environnements industriels.

TI-PG50F monté sur une armoire réseau, mettant en évidence sa taille plate et compacte, idéale lorsque l'espace est limité.

Switch à fixation murale et accès frontal

Le switch plat à fixation murale permet un accès frontal aux ports et aux interfaces d'alimentation pour faciliter l'installation. Sa conception plate et compacte est idéale pour les installations dans les armoires informatiques où l'espace est limité.

TI-PG50F avec trois appareils connectés (deux caméras et un point d'accès) utilisant un budget d'alimentation PoE de 120 watts.

Alimentation PoE+

Une capacité d'alimentation PoE de 120W fournit l'alimentation PoE à partir du switch industriel renforcé à accès frontal à cinq dispositifs Power over Ethernet.

Conception industrielle renforcée

alt="Quatre icônes, chacune représentant des fonctionnalités ou protections différentes : Appareil avec des lignes de vibration: indique une résistance aux vibrations ou aux chocs, Thermomètre : signifie une résistance à la température, Éclair : représente une résistance électrique ou une protection contre les surtensions électriques, Texte “IP40” : indique un niveau spécifique de protection contre les intrusions (IP) contre la poussière et l'eau.">

Equipée d'un boîtier métallique conforme à la norme IP40, ce switch à accès frontal est conçu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de température de -40° à 75°C (-40° à 167°F) pour les environnements industriels.

Une illustration de style plan d’un entrepôt avec des unités de stockage en rangées au rez-de-chaussée et un espace de bureau avec des bureaux et des chaises à l’étage supérieur. Des caméras de sécurité se trouvent sur les murs extérieurs et une voiture est garée à l’extérieur. Un encart montre un gros plan d’un commutateur d’accès frontal mural industriel Gigabit PoE+ à 5 ports et d’une alimentation dans un boîtier à l’intérieur de l’installation.

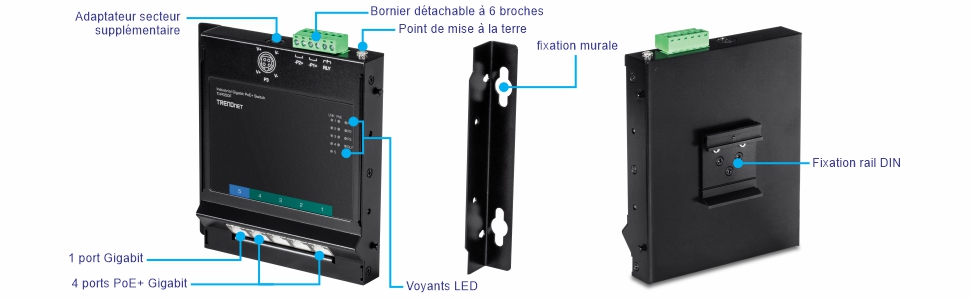

Vue de face d’un commutateur industriel TRENDnet montrant les composants étiquetés : adaptateur d’alimentation en option, bornier amovible à 6 broches, point de mise à la terre, indicateurs LED, un port Gigabit et quatre ports Gigabit PoE+. Une vue latérale affiche le support mural. La vue arrière est dotée d’un support sur rail DIN.

Ports réseau

4 ports PoE+ Gigabit et 1 port Gigabit

Alimentation PoE

Alimentation PoE+ de 30 W par port avec une alimentation totale de 120W

Conception du matériel

La conception du matériel, fixable au mur, permet un accès frontal aux ports et aux interfaces d'alimentation pour faciliter l'installation.

Compact

Sa conception plate et compacte est idéale pour les installations dans les armoires informatiques où l'espace est limité.

Matériel de fixation

Support de montage rail DIN et kit de fixation murale magnétique fournis

Capacité de commutation

Capacité de commutation de 10Gb/s

Alimentation redondante

Les deux entrées d'alimentation fournissent une alimentation redondante avec protection contre les courants de surcharge et un relais d'alarme sortant pour indiquer une panne de l'alimentation. (alimentation vendue séparément: TI-S15052, TI-S24052, TI-S12048, TI-S24048 et 48VDC3000)

Relais d'alarme

Sortie d'alarme déclenchée par une coupure de courant de l'alimentation principale et/ou secondaire

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (jusqu'à 9 KB), pour de meilleures performances

Large plage de températures de fonctionnement

Le boîtier industriel renforcé offre une large plage de températures de fonctionnement de -40° – 75°C (-40° – 167°F) permettant des installations dans des environnements industriels avec des conditions extrêmes de chaleur ou de froid.

Résistance aux chocs et aux vibrations

Conception renforcée résistant aux chocs (EN 60068-2-2-27), aux chutes (EN 60068-2-32) et aux vibrations (EN 60068-2-6) pour environnements industriels.

Point de mise à la terre

Le point de mise à la terre protège le matériel des surtensions électriques externes

Voyants LED

Switch à accès frontal avec voyants LED indiquant l'état de l'alimentation et du port

Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interface du périphérique
  • 4 ports PoE+ Gigabit
  • 1 port Gigabit
  • Bornier détachable à 6 broches
  • Voyants LED
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
  • Ethernet Gigabit: 2000 Mb/s (full duplex)
Performance
  • Mémoire tampon RAM: 128KB
  • Matrice de commutation: 10 Gb/s
  • Tableau des adresses MAC: Entrées de 2K
  • Trame Jumbo: 9 KB
  • Débit de transmission: 7,44 Mb/s (paquets de 64 octets)
Fonctions spéciales
  • Composants renforcés conçus pour des températures extrêmes
  • Entrées d'alimentation redondantes
  • Autonégociation
  • Architecture de stockage et de transmission automatiques
  • Apprentissage automatique des adresses et gestion de la durée de vie des adresses
  • Protection de décharges électrostatiques (ESD) de 8kV
Alimentation DC
  • Entrée: 48 - 56V DC
  • Alimentation électrique compatible: TI-S15052, TI-S24052, TI-S12048, TI-S24048 (vendu séparément)
  • Consommation max.: 5W (non PoE)
Alimentation (Courant continu)
  • Entrée: 100 - 240V AC, 50/60Hz, 2A
  • Adaptateur secteur compatible: 48VDC3000 (vendus séparément0
  • Sortie: 48V DC, 3,34A 160W max.
PoE
  • Alimentation PoE: 120W @ 56V DC
Bornier
  • Entrées d'alimentation redondantes, relais d'alarme, 6 broches
  • Section: 0,34 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG): 12-24/14-22
  • Fils torsadés (AWG): 12-24/14-22
  • Couple: 5 lb. – In / 0,5 Nm / 0,56 Nm
  • Longueur de câble à dénuder: 7 – 8mm
Contact de relai d'alarme
  • Sorties de relais avec capacité de transport de courant de 1A, 24V DC
  • Mode circuit ouvert lorsque deux sources d'alimentation sont connectées
  • Mode court-circuit lorsque seule l'une des sources d'alimentation est connectée
MTBF
  • 454,556 heures
Boîtier
  • Boîtier métallique IP40
  • Fixation rail DIN
  • Fixation murale
  • Fixation magnétique
  • Point de mise à la terre
Température de fonctionnement
  • -40° – 75° C (-40° – 167° F)
Humidité en fonctionnement
  • Max. 95 % sans condensation
Dimensions
  • 120 x 145 x 25mm (4,7 x 5,7 x 1 pouce)
Poids
  • 510g (1,2 livre)
Certifications
  • CE
  • FCC
  • Résistance aux chocs (IEC 60068-2-27)
  • Résistance aux chutes (IEC 60068-2-32)
  • Résistance aux vibrations (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantie
  • 3 ans

CONTENU DE L'EMBALLAGE
  • TI-PG50F
  • Guide d'installation rapide
  • Bornier détachable
  • Kit de fixation rail DIN, murale et magnétique

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
