Switch Rail DIN PoE+ Gigabit industriel à 16 ports

TI-PG162 (Version v1.0R)

  • 14 ports PoE+ Gigabit
  • 2 logements Gigabit SFP
  • Alimentation PoE totale de 240W.
  • Capacité de commutation de 32 Gb/s
  • Switch métallique renforcé de classe IP30
  • Fixations Rail-DIN et murale fournies
  • Températures de fonctionnement étendues, de -40° – 75°C (-40° – 167°F)
  • Les différentes entrées offrent une alimentation redondante avec une protection contre les surcharges de courant
  • Alarme déclenchée lors d'une coupure de courant
  • Adaptateur secteur vendu séparément (modèles: TI-S48048)
  • Conformité NDAA / TAA
NDAA/TAA Compliant

Les switches industriels Rail-DIN PoE+ Gigabit de TRENDnet offrent une connexion réseau dans les environnements difficiles, tout en vous permettant d'épargner sur les coûts d'installation et le temps de configurations en utilisant la technologie Power over Ethernet. Les switches industriels non administrables PoE+ Gigabit disposent tous d'un solide boîtier métallique, conçu pour résister à des niveaux élevés de vibrations et de chocs et fonctionnent à des températures basses et élevées dans des environnements industriels allant de -40° à 75° C (-40° à 167° F). Nos modèles de switches industriels PoE+ 2 disposent de ports PoE+ Gigabit cuivre pour les connexions de dispositifs à haut débit et de logements SFP qui prennent en charge les modules 1000Base-FX pour les applications de réseau fibre optique longue distance.

Les installateurs et les intégrateurs peuvent épargner sur les coûts d'équipement et réduire le temps d'installation grâce aux switches industriels Rail-DIN PoE+ Gigabit de TRENDnet en fournissant une alimentation PoE de 30W par port et des données via les câbles Ethernet existants. Grâce à la technologie PoE embarquée dans ces switches industriels PoE+, les utilisateurs n'ont besoin que d'un seul ensemble de câbles pour fournir à la fois l'alimentation électrique et les données. Connectez en réseau des dispositifs PoE+ avec ce switch industriel PoE+ renforcé, qu'il s'agisse de points d'accès WiFi haute puissance, des caméras IP, des systèmes téléphoniques VoIP, des décodeurs IPTV, des contrôles d'accès, etc.

TI-PG162 avec deux appareils (une caméra et un point d'accès) connectés, utilisant un budget d'alimentation PoE+ de 240 watts.

Alimentation PoE+

Ce switch PoE+ industriel renforcé dispose d'une capacité d'alimentation PoE+ de 240W qui alimente les périphériques Power over Ethernet avec 30W de puissance PoE+ par port.

TI-PG162 connecté à deux alimentations externes (v1 et v2) avec sortie d'alarme.

Alimentation redondante

Plusieurs entrées d'alimentation fournissent une alimentation redondante avec protection contre les courants de surcharge sur ce switch industriel PoE+, minimisant ainsi les temps d'arrêt réseau (alimentations vendues séparément).

Quatre icônes, chacune représentant des fonctionnalités ou protections différentes: Appareil avec des lignes de vibration : indique une résistance aux vibrations ou aux chocs, Thermomètre : signifie une résistance à la température, Éclair : représente une résistance électrique ou une protection contre les surtensions électriques, Texte “IP30” : indique un niveau spécifique de protection contre les intrusions (IP) contre la poussière et l'eau.

Conception industrielle renforcée

Equipé d'un solide boîtier métallique de classe IP30, conçu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de température de -40° C 75° C (-40° - 167° F).

Une plate-forme offshore située dans l’océan avec des dauphins nageant à proximité. Divers composants technologiques sont mis en avant, notamment un appareil TI-PG162, un PLC, une caméra antidéflagrante et un hôte SCADA. Des inserts circulaires mettent l’accent sur ces composants clés, montrant des caractéristiques détaillées du panneau avant telles que les ports et les indicateurs. La scène met en valeur l’intégration de technologies de pointe pour la surveillance et la gestion des activités des plates-formes pétrolières offshore.

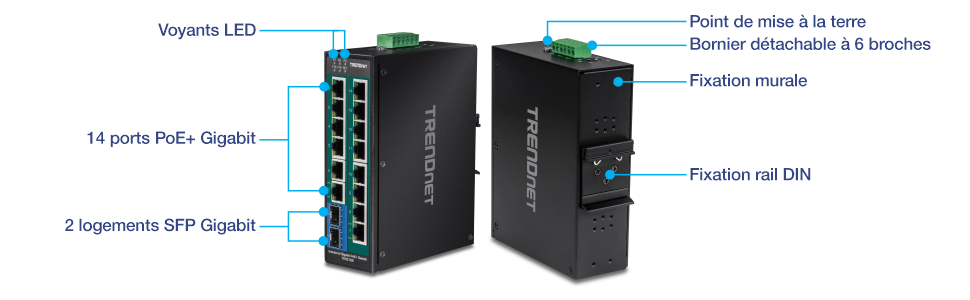

La vue de face d’un commutateur réseau industriel TRENDnet met en évidence plusieurs caractéristiques : des indicateurs LED en haut, quatorze ports Gigabit PoE+ au milieu et deux emplacements Gigabit SFP en bas. La vue arrière montre des caractéristiques supplémentaires : un point de mise à la terre en haut, un bornier amovible à six broches en dessous, des trous de montage mural au milieu et un support sur rail DIN en bas. L’interrupteur est conçu pour les environnements industriels, offrant de multiples options de montage et une connectivité robuste.

Alimentation PoE+

Les switches PoE+ industriels fournissent 30 W d'alimentation PoE+ par port aux dispositifs Power over Ethernet

Ports Gigabit

Ports PoE+ Gigabit cuivre pour la connexion de dispositifs à haut débit avec le commutateur switch industriel PoE+ non administrable et logements SFP prenant en charge les modules 1000Base-FX pour des applications de réseau fibre longue distance.

Fixations rail DIN/murale

Solide switch PoE+ industriel avec boîtier métallique IP30, avec matériel de fixation rail DIN et murale

Alimentation redondante

Plusieurs entrées d'alimentation sur les switches industriels PoE+ fournissent une alimentation redondante avec protection contre les surcharges (alimentation vendue séparément, modèle: TI-S48048)

Relais d'alarme

Relais d'alarme déclenchée par une coupure de courant de l'alimentation principale et/ou redondante

Trame Jumbo

Prend en charge des paquets plus volumineux, ou trames Jumbo (jusqu'à 9KB), pour de meilleures performances

Large plage de températures de fonctionnement

Une large plage de températures de fonctionnement de -40° – 75° C (-40° – 167° F) permet des installations dans des environnements industriels avec des conditions extrêmes de chaleur ou de froid.

Résistance aux chocs et aux vibrations

Ces solides switches industriels PoE+ disposent d'une protection contre les chocs (EN 60068-2-2-27), les chutes (EN 60068-2-32) et les vibrations (EN 60068-2-6).

Conformité électromagnétique

Conforme aux certifications EMS industrielles (IEC 61000-4-2) ESD : Contact : 6kV | Air: 8kV, (IEC 61000-4-4) Transitoires électriques rapides (EFT): Alimentation: 2kV | Signal: 2kV, (61000-4-5) Surtension: Alimentation: 2kV | Signal: 2kV

Point de mise à la terre

Ce switch industriel PoE+ dispose d'un point de mise à la terre pour une protection contre les surcharges électriques externes

Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3af
  • IEEE 802.3at
Interface du périphérique
  • 14 ports PoE+ Gigabit
  • 2 logements SFP Gigabit
  • Bornier détachable à 6 broches
  • Voyants LED
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
  • Ethernet Gigabit: 2000 Mb/s (full duplex)
  • SFP: 2000Mb/s (full duplex)
Performances
  • Mémoire tampon RAM: 512 KB
  • Matrice de commutation: 32Gb/s
  • Tableau des adresses MAC: Entrées de 8K
  • Trame Jumbo: 9KB
  • Débit de transmission: 23,8 Mb/s (paquets de 64 octets)
Fonctions spéciales
  • Composants renforcés conçus pour des températures extrêmes
  • Plusieurs entrées d'alimentation redondantes
  • Protection contre les décharges électrostatiques (ESD): contact: 6kV, décharges dans l'air: 8kV, et protection contre les surcharges: 2kV
  • Design discret.
Alimentation DC
  • Entrée: 48 - 56V DC
  • Alimentation recommandée: TI-S48048 (vendu séparément)
  • Consommation max.: 13W (non PoE)
Adaptateur secteur supplémentaire (48VDC3000, vendu séparément)
  • Entrée: 100 - 240V AC, 50/60Hz, 2A
  • Sortie: 48V DC, 3,34A 160W max.
PoE
  • Alimentation PoE: 240W
Bornier
  • Plusieurs entrées d'alimentation, contact de relais d'alarme, 6 broches
  • Section: 0,34 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG): 12-24/14-22
  • Fils torsadés (AWG): 12-24/14-22
  • Couple: 5 lb. – In / 0,5 Nm / 0,56 Nm
  • Longueur de câble à dénuder: 7 – 8mm
Contact de relai d'alarme
  • Sorties de relais avec capacité de transport de courant de 1A, 24 V DC
  • Mode circuit ouvert lorsque deux sources d'alimentation sont connectées
  • Mode court-circuit lorsque seule l'une des sources d'alimentation est connectée
MTBF
  • 504.738hrs @ 50° C
  • 222.000hrs @ 75° C
Boîtier
  • Boîtier métallique IP30
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
  • Protection contre les surcharges 6kV
  • Protection 8kV contre les décharges dans l'air
  • Protection contre les surcharges 2 KV
Température de fonctionnement
  • - 40° – 75° C (-40° – 167° F)
Humidité en fonctionnement
  • Max. 95 % sans condensation
Dimensions (L x l x H)
  • 155 x 120 x 48mm (6 x 4,7 x 1,9 pouce)
Poids
  • 562g (19,8 onces)
Certifications
  • CE
  • FCC
  • MET
  • Résistance aux chocs (IEC 60068-2-27)
  • Résistance aux chutes (IEC 60068-2-32)
  • Résistance aux vibrations (IEC 60068-2-6)
Garantie
  • 3 ans

CONTENU DE L'EMBALLAGE
  • TI-PG162
  • Guide d'installation rapide
  • Bornier détachable
  • Kit de fixations rail DIN et murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
