Module SFP LC monomode à double longueur d’onde (10 km)

TEG-MGBS10D3 (Version v5.0R)

Doit être couplé avec le TEG-MGBS10D5 ou un autre module compatible
Distance de transmission de 10 km (6,21 miles)
Type de connecteur LC Simplex (simple brin)
Module SFP bidirectionnel (WDM)
Supporte un débit de données de 1,25Gb/s
Prend en charge 1310 nm en TX et 1550 nm en RX
Conception à faible interférence électromagnétique (EMI)
Compatible avec la norme Gigabit Ethernet IEEE 802.3z
Compatible canal fibre ANSI
Compatible SFP (Small Form-Factor Pluggable) et MSA (Multi-Source Agreement)
Faible consommation
Conformité NDAA / TAA (États-Unis et Canada uniquement)

Les modules SFP LC monomodes à double longueur d’onde de TRENDnet sont compatibles avec les logements SFP standards des switches réseau et des convertisseurs de fibre optique. Chaque émetteur-récepteur BiDi SFP monomode est équipé d’une interface de connexion fibre LC simplex, et prend en charge des débits de données élevés de 1,25Gb/s. Tous les modules fibre SFP de TRENDnet prennent en charge les connexions pour des applications réseau fiables et à longue distance.

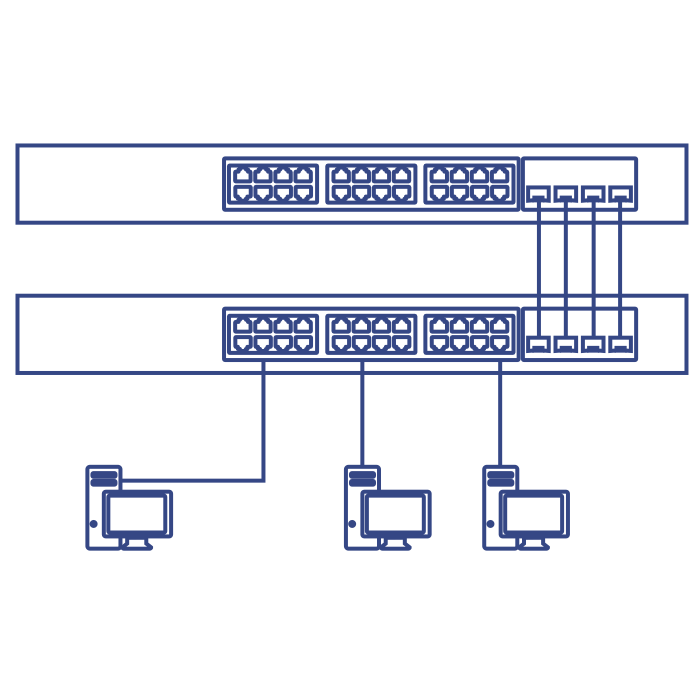

Schéma montrant deux périphériques réseau connectés l’un à l’autre, avec trois ordinateurs connectés à l’un des commutateurs.

Applications fibre

Mise en réseau longue distance par fibre optique pour la production, les parcs industriels et les campus scolaires.

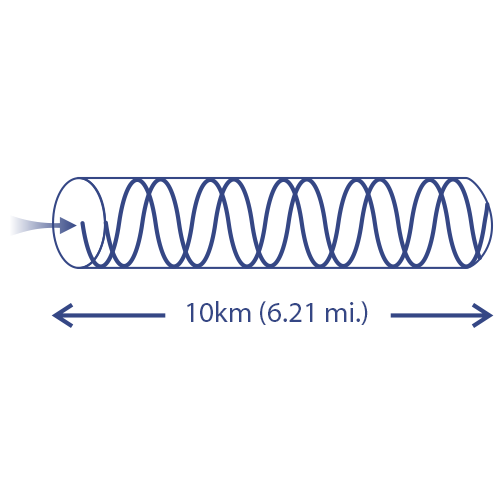

Une onde de signal avec des flèches bidirectionnelles, étiquetée comme 10 kilomètres (6,2 miles).

Mode fibre/Distance

L’émetteur-récepteur SFP monomode couvre des distances allant de 10 km (6,21 miles) à des débits Gigabit.

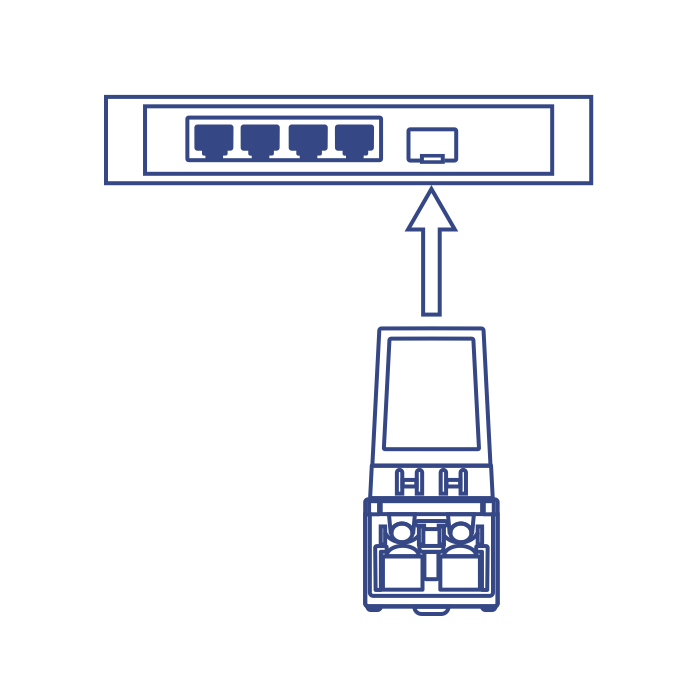

Illustration d’un module de fibre optique avec une flèche pointant vers lui, indiquant son emplacement.

Compatibilité

Connectable à chaud avec un logement SFP conforme à la norme MSA et compatible avec les câbles à fibres optiques avec connecteurs simplex de type LC.

Configuration réseau impliquant deux commutateurs, un convertisseur de média et deux modules SFP étiquetés TEG-MGBS10D3 et TEG-MGBS10D5. Le module TEG-MGBS10D3 est connecté au premier commutateur, tandis que le module TEG-MGBS10D5 est connecté au convertisseur de média, qui se connecte ensuite au deuxième commutateur. La configuration illustre la connexion entre ces appareils à l’aide de câbles et souligne la nécessité de coupler le module TEG-MGBS10D3 avec le module TEG-MGBS10D5 ou un autre module compatible.

Vue rapprochée d’un module émetteur-récepteur SFP (Small Form-Factor Pluggable) avec deux annotations. La première annotation pointe vers le type de connecteur LC Simplex (simple brin). La deuxième annotation indique la conformité aux normes SFP et Multi-Source Agreement (MSA). Le module est doté d’un boîtier métallique et d’une étiquette code-barres sur le dessus.

Distance fibre

Idéal pour les réseaux longue portée jusqu’à 10 km (6,21 miles)

Interface fibre

Cet émetteur-récepteur SFP BiDi fibre monomode prend en charge un connecteur simplex de type LC

SFP bidirectionnel

Emission: 1310 nm / Réception: 1550 nm, à coupler avec le TEG-MGBS10D5 ou un module SFP compatible

SFP Connectable à chaud

Module SFP WDM connectable à chaud, compatible avec un logement SFP conforme à la norme MSA

Température de fonctionnement

Ce module SFP BiDi est conçu pour une plage de température de fonctionnement de 0° - 70°C (-32° - 158°F)

Normes	IEEE 802.3 IEEE 802.3u IEEE 802.3z
Interface du périphérique	Compatible SFP MSA Connecteur LC Simplex
Débit de transfert des données	1,25 Gb/s
Longueur d'onde	TX: 1310nm RX: 1550nm
Puissance de sortie optique	-9 ~ -3 dBm
Distance	10km (12,42 miles)
Fonctions spéciales	Connectable à chaud Boîtier métallique
Sensibilité	-24 dBm
Alimentation	Consommation max.: 8.0W
Température de fonctionnement	0° – 70° C (32° – 158° F)
Humidité en fonctionnement	Max. 95% pas de condensation
Dimensions	58 x 13,4 x 12,6mm (2,2 x 0,5 x 0,5 pouces)
Poids	18g (0,6 livre)
Certifications	CE FCC
Garantie	3 ans

CONTENU DE L'EMBALLAGE

TEG-MGBS10D3
Guide d’installation rapide

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
