Mini switch industriel rail DIN Fast Ethernet PoE+ à 5 ports

TI-PELC80 (Version v1.0R)

  • 8 ports PoE+ 10/100Mb/s
  • ALIMENTATION PoE + DE 200W.
  • Mini switch métallique renforcé de classe IP30
  • Températures de fonctionnement extrêmes, de -40° – 75°C (-40° – 167°F)
  • Capacité de commutation de 1.6 Gb/s
  • Fixations Rail-DIN et murale fournies
  • Alimentation vendue séparément (modèle: TI-S15052, TI-S12048)
  • Conformité NDAA / TAA
NDAA/TAA Compliant

Le mini switch industriel rail DIN Fast Ethernet PoE+ à 8 ports de TRENDnet, modèle TI-ELC80, est une solution de mise en réseau fiable et solide conçue pour être utilisée dans des environnements extrêmes et exigeants. Le mini switch industriel rail DIN Fast Ethernet dispose d’un solide boîtier métallique de classe IP30, conçu pour résister à des niveaux élevés de vibrations et de chocs et fonctionne à des températures basses et élevées dans des environnements industriels allant de -40° à 75°C (-40° à 167°F). Le switch industriel renforcé est doté de quatre ports PoE+ Fast Ethernet et d’un port Fast Ethernet pour connecter des dispositifs à haut débit. Le boîtier miniature est conçu pour s’intégrer dans les zones d’installation les plus compactes.

Les installateurs et les intégrateurs peuvent épargner sur les coûts d’équipement et réduire le temps d’installation grâce aux switches PoE+ industriels Fast Ethernet de TRENDnet qui fournissent une alimentation PoE+ de 30W par port et des données via les câbles Ethernet existants. Grâce à la technologie PoE, les utilisateurs n’ont besoin que d’un câble pour fournir simultanément les données et l’alimentation depuis le switch PoE+ industriel non administrable. Ces switches PoE+ industriels non administrables vous permettent de mettre en réseau des dispositifs PoE, tels que des points d’accès WiFi à haute puissance, des caméras PTZ et autres caméras IP de pointes, des systèmes téléphoniques VoIP, des décodeurs IPTV, des contrôles d’accès, etc.

Dispositif réseau facilitant le transfert rapide de données entre deux ordinateurs portables, avec des icônes représentant divers types de données comme l’e-mail, la musique et la vidéo.

Ports PoE+ Fast Erthernet

200 Mb/s full duplex par port et une capacité totale de commutation de 1,6 Gb/s et d’alimentation de 200W.

quatre icônes, chacune représentant différentes caractéristiques ou protections, Lignes de vibration : Cela indique la résistance aux vibrations ou aux chocs, Thermomètre : Signifie la résistance à la température. Éclair : Représente la résistance électrique ou la protection contre les surtensions électriques et Texte « IP30 » : Indique un niveau spécifique d’indice de protection contre la poussière et l’eau.

Conception industrielle renforcée

Equipé d’un solide boîtier métallique de classe IP30 conçu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une plage de températures extrêmes de -40 à 75°C (-40 à 167°F).

Une main avec un commutateur Ethernet à 8 ports au-dessus, soulignant la petite taille.

Mini Design

Grâce à la conception compacte de son boîtier métallique, ce mini switch réseau est parfait pour une installation dans la majorité des environnements.

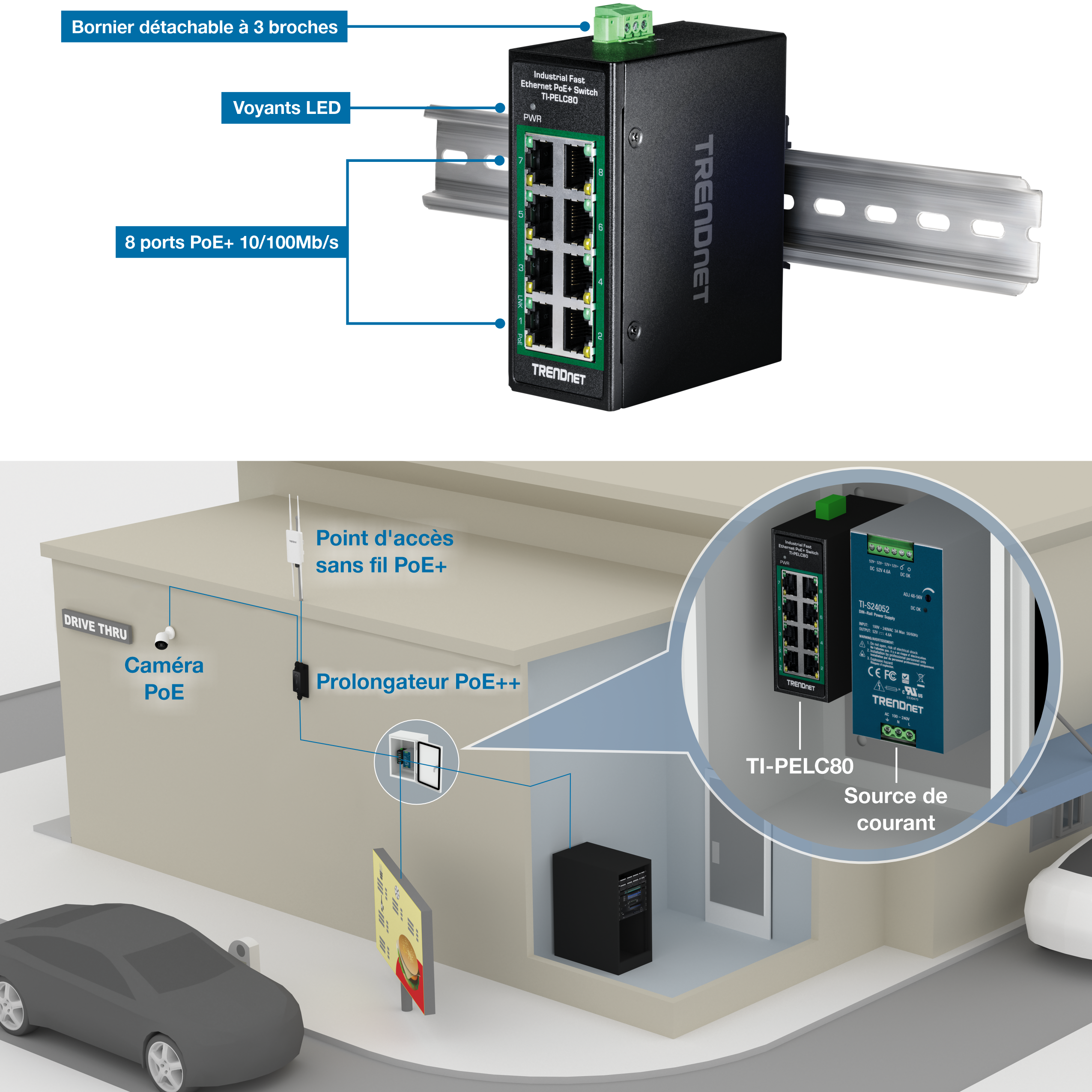

Vue de face d’un mini-commutateur industriel Fast Ethernet PoE+ sur rail DIN à 8 ports avec indicateurs LED, un bloc de connexion amovible à 3 broches et huit ports PoE+ 10/100 Mbit/s. Ci-dessous, un schéma montre son application dans une configuration de service au volant avec des connexions à un répéteur PoE++, une caméra PoE et un point d’accès sans fil PoE+. Cette configuration démontre son utilisation dans les environnements industriels et commerciaux nécessitant une connectivité réseau robuste.

Ports Fast Ethernet

Full duplex de 200 Mb/s par port et une capacité totale de commutation de 1,6 Gb/s

Alimentation PoE totale:

Fournit une alimentation PoE/PoE+ de 30W par port PoE+ avec une capacité d’alimentation totale de 200W

Fixations rail DIN/murale

Switch industriel avec boîtier métallique de classe IP30. Matériel de fixation Rail DIN et murale fourni

Mini boîtier

Boîtier métallique compact et résistant

Plage de températures de fonctionnement

Une large plage de températures de fonctionnement de -40 – 75°C (-40 – 167°F) permet l’installation du switch industriel dans des environnements avec des conditions extrêmes de chaleur ou de froid

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (IEC 60068-2-27), aux chutes libres (EN 60068-2-31) et aux vibrations (EN 60068-2-6)

Conformité électromagnétique

Conforme aux certifications EMS industrielles (IEC 61000-4-2) ESD : Contact : 6kV | Air: 8kV, (IEC 61000-4-4) EFT: Alimentation: 2kV | Signal: 2kV, (61000-4-5) Surtension: Alimentation: 2kV | Signal: 2kV

Point de mise à la terre

Le switch industriel dispose d’un point de mise à la terre pour une protection contre les surcharges électriques externes

Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interface du périphérique
  • 8 ports PoE+ 10/100Mb/s
  • Bornier détachable à 3 broches
  • Voyants LED
  • Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
Performances
  • Mémoire tampon RAM: 56KB
  • Matrice de commutation: 1Gb/s
  • Tableau des adresses MAC: Entrées de 1K
  • Débit de transmission: 0,744Mpps (paquets de 64 bytes)
Fonctions spéciales
  • Composants trempés conçus pour des températures extrêmes
  • Autonégociation
  • Architecture de stockage et de transmission automatiques
  • Apprentissage automatique des adresses et gestion de la durée de vie des adresses
  • Protection ESD 6 KV
Alimentation
  • Entrée: 48 - 56V DC
  • Alimentation électrique compatible: TI-S24052, TI-S24048 (vendu séparément)
  • Consommation max.: 2,24 W
PoE
  • 802.3at: 30W par port
  • Alimentation PoE: 90W
  • Broches 1,2 pour l’alimentation positive (+) et broches 3,6 pour l’alimentation négative (-)
Bornes
  • Bornier à 3 broches
  • Section: 1,5 mm^ 2
  • Fils massifs (AWG): 16-28
  • Fil torsadé (AWG): 16-28
  • Couple: 3 lb - In/0,2Nm
  • Longueur de câble à dénuder: 6-7 mm
MTBF
  • 560 321 heures @ 50°C
Boîtier
  • Boîtier métallique de classe IP30
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
  • Protection ESD 6 KV
Température de fonctionnement
  • - 40° - 75° C (-40° - 167° F)
Humidité en fonctionnement
  • Max. 95% sans condensation
Dimensions
  • 100,5 x 60 x 25,5mm (3,95 x 2,36 x 1 pouce)
Poids
  • 226g (8 onces)
Certifications
  • CE
  • FCC
  • Résistance aux chocs (IEC 60068-2-27)
  • Résistance aux chutes (IEC 60068-2-31)
  • Résistance aux vibrations (IEC 60068-2-6)
Garantie
  • 2 ans

CONTENU DE L'EMBALLAGE
  • TI-PELC50
  • Guide d’installation rapide
  • Bornier détachable
  • Kit de fixations rail DIN et murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
