Switch Rail DIN Gigabit PoE PoE++ industriel renforcé à 6 ports

TI-UPG62 (Version v2.1R)

  • 4 ports PoE++ Gigabit
  • 1x port de partage Gigabit
  • 2 logements SFP Gigabit
  • Capacite d'alimentation de 240W
  • Capacité de commutation de 12Gb/s
  • Switch métallique renforcé de classe IP30
  • Fixations rail DIN et murales fournies
  • Température de fonctionnement de -40° – 75°C (-40° – 167°F)
  • Deux entrées d'alimentation pour redondance
  • Alarme déclenchée lors d'une coupure de courant
  • Alimentation électrique vendue séparément (TI-S24052, TI-S24048)
  • Conformité NDAA / TAA
NDAA/TAA Compliant

Le modèle TI-UPG62 de TRENDnet, est un switch PoE++ non administrable fiable, équipé d'un solide boîtier conçu pour les environnements industriels extrêmes. Il offre 4 ports Gigabit PoE++, une alimentation PoE de 240W, deux logements SFP dédiés et une capacité de commutation de 12 Gb/s. Ce switch industriel renforcé dispose de plusieurs entrées d'alimentation et d'un relai d'alarme en cas de panne de courant.

Image en dessin au trait du TI-UPG62, un commutateur Gigabit PoE++ industriel durci à 6 ports monté sur rail DIN, connecté à deux caméras et à un point d'accès utilisant un budget de puissance PoE de 240 watts qui alimente jusqu'à quatre appareils Power over Ethernet avec PoE (15,4W), PoE+ (30W) ou PoE++ (90W).

PoE++

Une capacité d'alimentation PoE de 240 watts fournit une alimentation PoE (15,4 W), PoE+ (30 W) ou PoE++ (90 W) à quatre périphériques Power over Ethernet.

Image en dessin au trait du TI-UPG62, un commutateur Gigabit PoE++ industriel durci à 6 ports monté sur rail DIN, montrant plusieurs entrées d'alimentation redondantes par deux sources d'alimentation externes et un relais d'alarme de sortie en cas de défaillance de l'alimentation d'entrée.

Tolérance aux pannes

Dispose de plusieurs entrées d'alimentation redondantes (principale et RPS) depuis des sources d'alimentation externes et d'un relai d'alarme sortant en cas d'éventuelle coupure d'alimentation

Image en dessin au trait du TI-UPG62, un commutateur Gigabit PoE++ industriel durci à 6 ports monté sur rail DIN, avec une classification IP30 et des icônes représentant une résistance élevée aux vibrations et aux chocs, une protection contre les décharges électrostatiques (ESD)/les interférences électromagnétiques (EMI)/les surtensions, et une large plage de températures de fonctionnement.

Conception industrielle renforcée

Equipé d'un solide boîtier de classe IP30 et conçu pour résister aux vibrations, aux chocs, protégé contre ESD/EMI/surcharges électriques. Fonctionne dans une plage de température étendue (- 40 – 75 °C (- 40 - 167 °F)).

L’illustration montre une configuration technique dans un plan de bâtiment. Au centre, on voit en gros plan un appareil étiqueté TI-UPG62, relié par des lignes pointillées à quatre appareils identiques plus petits placés à différents endroits du bâtiment. L’aménagement comprend des pièces et des zones telles qu’une grande salle avec des rangées de sièges, une salle de contrôle et d’autres sections avec des machines et des équipements. Les connexions détaillées suggèrent un système en réseau, éventuellement pour surveiller ou contrôler différentes parties du bâtiment. Le rôle central du dispositif TI-UPG62 dans cette configuration en réseau est mis en évidence.

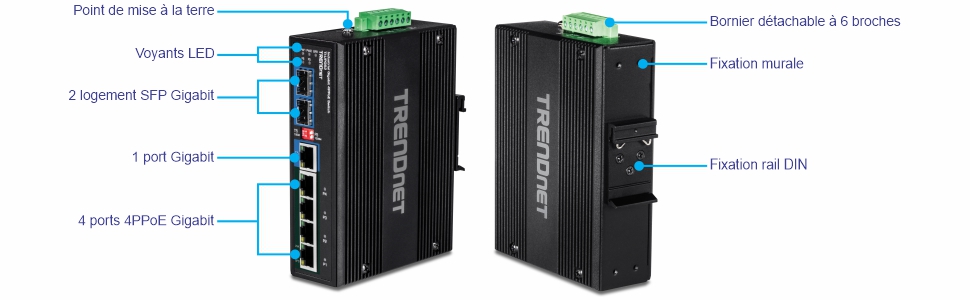

Plusieurs vues d’un commutateur industriel renforcé à 6 ports Gigabit PoE++ sur rail DIN montrent différents ports et options de montage. La vue de gauche comporte des composants étiquetés de haut en bas : point de mise à la terre, indicateurs LED, deux emplacements SFP Gigabit, un port partagé Gigabit et quatre ports Gigabit 4PPoE. La vue de droite comprend un bornier amovible à 6 broches en haut, un support mural au milieu et un support sur rail DIN en bas, conçu pour la connectivité réseau et la flexibilité.

Alimentation PoE totale

Une capacité d'alimentation PoE de 240 watts fournit une alimentation PoE (15,4 W), PoE+ (30 W) ou PoE++ (90 W) à quatre périphériques Power over Ethernet.

Ports réseau

4 ports Gigabit PPoE et 2 logements SFP Gigabit dédiés

Fixations rail DIN/murale

Boîtier métallique de classe IP30 avec matériel de fixation rail DIN et murale fourni

Capacité de commutation

Capacité de commutation de 12Gb/s

Alimentation redondante

Double entrée d'alimentation pour une redondance avec protection contre les surcharges électriques (alimentation électrique vendue séparément - Modèle TI-S24052, TI-S24048)

Relais d'alarme

Relais d'alarme déclenchée par une coupure de courant de l'alimentation principale et/ou redondante

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (jusqu'à 9 KB), pour de meilleures performances

Protégé contre les environnements extrêmes

Le solide boîtier de classe IP30 conçu pour résister aux vibrations et aux chocs fonctionne dans une plage de température étendue (- 40 – 75 °C (- 40 - 167 °F)) pour les environnements difficiles.

Conformité électromagnétique

Respecte les normes FCC Part 15 sous chapitre B classe A et CE EN 55022 classe A

Certifications

Conçu pour le matériel informatique (ITE) (EN55022/24) et le matériel industriel, scientifique et médical (ISM) (EN55011)

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (IEC 60068-2-27), aux chutes libres (IEC 60068-2-32) et aux vibrations (IEC 60068-2-6)

Point de mise à la terre

Le point de mise à la terre protège le matériel des surtensions électriques externes

Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Interface du périphérique
  • 4 ports PoE++ Gigabit
  • 1 port Gigabit
  • 2 logement SFP Gigabit
  • Bornier détachable à 6 broches
  • Voyants LED
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
  • Ethernet Gigabit: 2000 Mb/s (full duplex)
  • Fibre: 2000Mb/s (full duplex)
Performance
  • Mémoire tampon RAM: 128KB
  • Matrice de commutation: 20Gb/s
  • Tableau des adresses MAC: Entrées de 1K
  • Trame Jumbo: 9KB
  • Débit de transmission: 8,9Mpps (paquets de 64 bytes)
Fonctions spéciales
  • Composants renforcés conçus pour des températures extrêmes
  • Plusieurs entrées d'alimentation
  • Autonégociation
  • Architecture de stockage et de transmission automatiques
  • Apprentissage automatique des adresses et gestion de la durée de vie des adresses
Alimentation DC
  • Entrée: 52 - 56V DC
  • Alimentation électrique compatible: TI-S24052, TI-S24048 (vendu séparément)
  • Consommation max.: 6,2W (sans périphérique alimenté)
PoE
  • PoE: 15,4W par port
  • PoE+: 30W par port
  • PoE++: 90W par port
  • Alimentation PoE: 240W
Bornier
  • Entrées d'alimentation redondantes, relais d'alarme, 6 broches
  • Section: 0,34 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG): 12-24/14-22
  • Fils torsadés (AWG): 12-24/14-22
  • Couple: 5 lb. – In / 0,5 Nm / 0,56 Nm
  • Longueur de câble à dénuder: 7 – 8mm
Interrupteur DIP
  • 1: OFF (port SFP 5 activé, mode par défaut), ON (port SFP 5 désactivé)
  • 2: OFF (SFP 1000M, mode par défaut), ON (SFP 100M)
Contact de relai d'alarme
  • Sorties de relais avec capacité de transport de courant de 1A, 24 V DC
  • Mode court-circuit lorsque deux sources d'alimentation sont connectées
  • Mode circuit ouvert lorsque seule l'une des sources d'alimentation est connectée
MTBF
  • 510,304 heures
Boîtier
  • Boîtier métallique IP30
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
  • Protection ESD: Contact : 6kV / Air: 8kV
  • Protection contre les surcharges 2 KV
Température de fonctionnement
  • - 40° – 75° C (-40° – 167° F)
Humidité en fonctionnement
  • Max. 95 % sans condensation
Dimensions
  • 143 x 105 x 36mm (5,6 x 4,1 x 1,4 pouce)
Poids
  • 30g (1,05 livre)
Certifications
  • CE
  • FCC
  • Résistance aux chocs (IEC 60068-2-27)
  • Résistance aux chutes (IEC 60068-2-32)
  • Résistance aux vibrations (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantie
  • 3 ans

CONTENU DE L'EMBALLAGE
  • TI-UPG62
  • Guide d'installation rapide
  • Bornier détachable
  • Kit de fixations rail DIN et murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
