Switch Rail DIN PoE+ Gigabit industriel à 10 ports

TI-PG102 (Version v1.2R)

  • 8 ports PoE+ Gigabit
  • 2 ports 1000Base TX/SX RJ-45/SFP partagés
  • Alimentation PoE de 240 W
  • Capacité de commutation de 20 Gb/s
  • Switch métallique renforcé de classe IP30
  • Fixations rail DIN et murales fournies
  • La température de fonctionnement va de -40 – 75°C (-40 – 167°F)
  • Entrées d'alimentation redondantes avec protection contre les surcharges électriques
  • Alarme déclenchée lors d'une coupure de courant
  • Adaptateur secteur vendu séparément (modèles: TI-S24052, TI-S24048, 48VDC3000)
  • Conformité NDAA / TAA
NDAA/TAA Compliant

Le switch rail Din PoE+ Gigabit industriel à 10 ports de TRENDnet, modèle TI-PG102, dispose de huit ports PoE+ gigabit avec une alimentation PoE de 240 W PoE, plus deux ports gigabit RJ-45 / SFP partagés. Les utilisateurs peuvent connecter huit périphériques PoE+ au switch tout en conservant deux ports gigabit pour des connexions réseau supplémentaires. Le switch dispose d'un solide boîtier métallique de classe IP30 et est conçu pour résister aux vibrations et aux chocs importants, tout en fonctionnant dans une plage de température étendue de - 40 – 75 °C (- 40 – 167 °F) pour les environnements industriels.

TI-PG162 avec deux appareils (une caméra et un point d'accès) connectés, utilisant un budget d'alimentation PoE+ de 240 watts.

PoE Power

A 240 W PoE+ power budget supplies up to eight Power over Ethernet devices with PoE+ power.

TI-PG162 connecté à deux alimentations externes (v1 et v2) avec sortie d'alarme.

Fault Tolerance

Features dual redundant power inputs with output alarm relay.

Quatre icônes, chacune représentant des fonctionnalités ou des protections différentes. Appareil avec des lignes de vibration : indique une résistance aux vibrations ou aux chocs. Thermomètre : signifie une résistance à la température. Éclair : représente une résistance électrique ou une protection contre les surtensions électriques. Texte

Industrial Hardened Design

Equipped with a rugged IP30 rated housing, designed to withstand a high degree of vibration, shock, and operate within a wide temperature range of -40 – 75°C (-40 – 167°F).

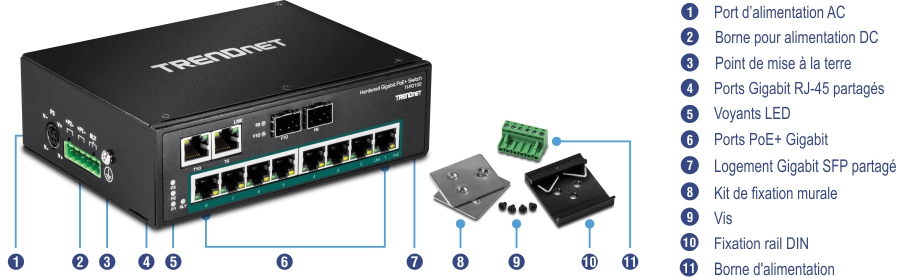

L’appareil TrendNet affiche plusieurs ports et composants sur son panneau avant. Le port d’alimentation CA se trouve sur le côté gauche, suivi d’un emplacement de borne pour l’alimentation CC, d’un point de mise à la terre, de ports Gigabit RJ-45 partagés, d’indicateurs LED et de ports Gigabit PoE+. Sur le côté droit, les emplacements SFP Gigabit partagés sont visibles. À côté de l’appareil, il y a des accessoires supplémentaires, notamment un kit de montage mural, des vis, un support sur rail DIN et un bornier.

Alimentation électrique PoE+ totale

Fournit jusqu'à 30 watts d'alimentation PoE / PoE+ par port, avec une puissance totale d'alimentation PoE de 240 watts.

Ports réseau

8 ports PoE+ Gigabit plus 2 ports Gigabit RJ-45 / SFP partagés

Fixations rail DIN / murale

Boîtier métallique de classe IP30 avec matériel de fixation rail DIN et murale fourni

Capacité de commutation

Capacité de commutation de 20 Gb/s

Alimentation redondante

Entrées d'alimentation redondantes avec protection contre les surcharges électriques (alimentation électrique vendue séparément, modèles: TI-S24052, TI-S24048, / 48VDC3000)

Relais d'alarme

Relais d'alarme déclenchée par une coupure de courant de l'alimentation principale et/ou redondante

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (jusqu'à 10 KB), pour de meilleures performances

Températures extrêmes

Ce switch industriel est conçu pour fonctionner à des gammes de températures de -40 – 75°C (-40 – 167°F)

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (EN 60068-2-27), aux chutes libres (EN 60068-2-32) et aux vibrations (EN 60068-2-6)

Point de mise à la terre

Le point de mise à la terre protège le matériel des surtensions électriques externes

Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interface du périphérique
  • 8 ports PoE+ Gigabit
  • 2 ports 1000Base-TX RJ-45
  • 2 logements 1000Base-SX SFP partagés
  • Bornier détachable à 6 broches
  • Voyants LED
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
  • Gigabit: 2000 Mb/s (full duplex)
Performances
  • Mémoire tampon RAM: 256 Kb
  • Matrice de commutation : 20 Gb/s
  • Tableau des adresses MAC: Entrées de 16 K
  • Débit de transmission: 14,8 Mb/s (paquets de 64 octets)
Fonctions spéciales
  • Composants trempés conçus pour des températures extrêmes
  • Entrées d'alimentation redondantes
  • Autonégociation
  • Architecture de stockage et de transmission automatiques
  • Apprentissage automatique des adresses et gestion de la durée de vie des adresses
  • Protection ESD 6 KV
Alimentation
  • Entrée: 48 - 56 V DC
  • Alimentation électrique compatible: TI-S24052, TI-S24048, (vendu séparément)
  • Consommation: 5,67 W max.
PoE
  • Jusqu'à 30 W par port
  • Alimentation PoE: 240 Watts
Bornes
  • Entrées d'alimentation redondantes, relais d'alarme, 6 broches
  • Section: 0,34 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG): 12-24 / 14-22
  • Fils torsadés (AWG): 12-24 / 14-22
  • Couple: 5 lb. – In / 0,5 Nm / 0,56 Nm
  • Longueur de câble à dénuder: 7-8 mm
Relais d'alarme
  • Sorties de relais avec capacité de transport de courant de 1 A, 24 V DC
  • Mode circuit ouvert lorsque deux sources d'alimentation sont connectées
  • Mode court-circuit lorsqu'une seule source d'alimentation est connectée
MTBF
  • 510.400 heures
Boîtier
  • Boîtier métallique IP30
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
  • Protection ESD 6 KV
Température de fonctionnement
  • -40 à 75 °C (-40 à 167 °F)
Humidité en fonctionnement
  • Max. 95 % sans condensation
Dimensions
  • 155 x 120 x 48 mm (6,1 x 4,7 x 1,9 pouces)
Weight
  • 445 g (1 livre)
Certifications
  • CE
  • FCC
  • Résistance aux chocs (IEC 60068-2-27)
  • Résistance aux chutes (IEC 60068-2-32)
  • Résistance aux vibrations (IEC 60068-2-6)
Garantie
  • 3 ans

CONTENU DE L'EMBALLAGE
  • TI-PG102
  • Guide d'installation rapide
  • Bornier détachable
  • Kit de fixations rail DIN et murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
