Switch SFP Gigabit de couche 2 administré à 14 ports avec 2 ports RJ-45 partagés

TL2-FG142 (Version v1.0R)

12 logements SFP (100/1000Mb/s)
2 ports Gigabit partagés (RJ-45 ou SFP)
Interface de gestion basée Internet
Prise en charge de l'IPv6, du LACP, du VLAN et de la surveillance IGMP
VLAN 802.1Q basé sur les balises, protocole, privé et prise en charge du VLAN vocal
Tunnellisation et traduction Q-in-Q VLAN
Prise en charge QoS avec programmation des files
Compatibles avec 32 routes statiques 32 IPv4/IPv6
Agent sFlow pour analyse du réseau de couche 2
Contrôle de la largeur de bande par port
Capacité de commutation de 28 Gb/s
Gestion des défauts de connectivité/OAM
Prend en charge les modules fibres SFP 100/1000Base-FX
Compatible avec les modules SFP RJ-45 TEG-MGBRJ et TE100-MGBFX
Conception sans ventilateur

DISCONTINUED PRODUCT

The TL2-FG142 (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Le switch SFP Gigabit de couche 2 administré à 14 ports avec 2 ports RJ-45 partagés de TRENDnet, modèle TL2-FG142, offre des fonctions avancées de gestion et une capacité de commutation de 28Gb/s. Ce switch fibre compatible IPv6 montable sur un rack est fourni avec une interface Internet intuitive. Les contrôles de pointe de gestion du trafic, les fonctions de dépannage et la surveillance SNMP font de ce switch une puissante solution destinée à tous les réseaux des PME. Le TL2-FG142 dispose de 12 logements SFP gigabit et de deux ports Gigabit partagés (RJ-45 ou SFP). Sa conception sans ventilateur est idéale pour les environnements calmes nécessitant un fonctionnement silencieux. Ce commutateur SFP est également conçu de manière modulaire pour recevoir des modules SFP fibre et des modules SFP cuivre RJ-45.

Dessin au trait d’un commutateur réseau avec bulle de gestion du tableau de bord.

Gestion L2

Des fonctions telles que l'interface de ligne de commande, OAM, sFlow, VLAN privé/vocal, routes statiques et l'agrégation de liens offrent une combinaison performante d'options de gestion aux PME.

Un schéma de réseau simplifié montrant les composants clés : un nuage étiqueté « Réseau » en haut, connecté à trois rectangles (« VLAN », « QoS » et « IGMP »). En dessous, un rectangle plus grand représente un commutateur avec plusieurs ports.

Souplesse d'intégration

Les fonctions administrées comprennent les listes de contrôle d'accès, le VLAN basé sur la balise, la surveillance IGMP, le QoS, le RMON, l'interruption SNMP et le syslog pour la surveillance et une grande souplesse d'intégration au réseau.

Sans ventilateur

La conception sans ventilateur est idéale pour les environnements calmes nécessitant un fonctionnement silencieux.

L’illustration représente une cour entourée de bâtiments, avec divers équipements de réseau étiquetés et reliés par des lignes pointillées. L’équipement comprend le TEG-524WS, le TL2-FG142 et le TEG-284WS, chacun situé sur des bâtiments différents. Les connexions entre ces appareils sont étiquetées MMF 550 m. Les gens sont assis à des tables, marchent et font du vélo, avec des arbres et des bancs présents dans l’environnement.

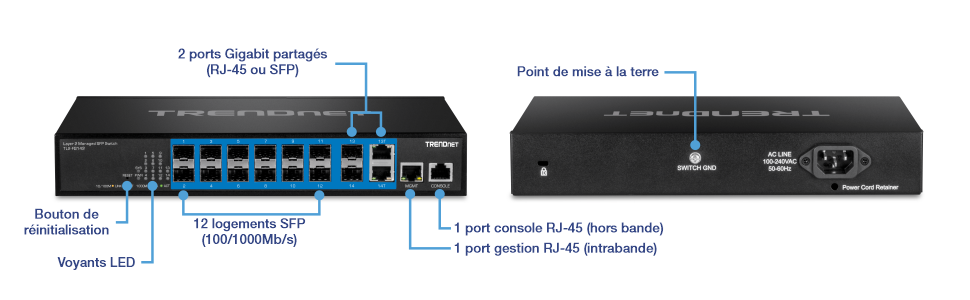

Un commutateur réseau TRENDnet avec divers ports et fonctionnalités étiquetés à l’avant, notamment 12 emplacements SFP prenant en charge 100/1000 Mbps, 2 ports Gigabit partagés pouvant être utilisés comme emplacements RJ-45 ou SFP, un port de console RJ-45 pour la gestion hors bande et un port de gestion RJ-45 pour la gestion intrabande. De plus, il y a des indicateurs LED et un bouton de réinitialisation. Le dos comprend un point de masse, une entrée de ligne AC prenant en charge 100-240V AC à 50-60Hz, et un dispositif de retenue du cordon d’alimentation.

Conception du matériel

Le switch SFP offre 12 logements SFP gigabit, 2 ports Gigabit partagés (RJ-45 ou SFP), un port de gestion, un port console, une capacité de commutation de 28Gb/s, une alimentation intégrée et des supports de montage en rack.

Sans ventilateur

La conception sans ventilateur réduit la consommation d'énergie et le bruit

Compatible IPv6

Ce switch SFP prend en charge la configuration IPv6 et la découverte des voisins IPv6.

Routage IP

Compatibles avec 32 routes IPv4/IPv6 statiques

Gestion du trafic

Une vaste gamme de configurations est supportée par : l'agrégation de liens 802.1ax, le VLAN asymétrique, le VLAN 802.1Q, le VLAN vocal, le RTSP, le MSTP, la Class of Service (CoS) 802.1p, la gestion de la bande passante par port et la programmation de la file QoS

Contrôle d'accès

Le switch SFP dispose de contrôles d'accès tels l'ACL, le filtrage MAC ou sur le port, le 802.1X, le TACACS+ et le RADIUS

Surveillance

Prise en charge sFlow, RMON, SNMP, SNMP Trap, mise en miroir du port et DDMI

Normes	ITU-T G.8013/Y.1731 IEEE 802.1ag IEEE 802.3ah IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.1ad IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3az (ports RJ-45 uniquement) IEEE 802.3ab IEEE 802.1ax IEEE 802.3z
Interface du périphérique	12 logements SFP (100/1000Mb/s) 2 ports Gigabit partagés (RJ-45 ou SFP) 1 port gestion RJ-45 (intrabande) 1 port console RJ-45 (hors bande) Point de mise à la terre Voyants LED Bouton de réinitialisation
Débit de transfert des données	Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex) Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex) Ethernet Gigabit: 2000 Mb/s (full duplex)
Performances	Capacité de commutation: 28Gbps Mémoire tampon RAM: 128MB Tableau des adresses MAC Entrées de 8 K Trames Jumbo: 9.6KB (configurable par port) Mode de transfert: enregistrement et transfert Débit de transmission: 20.8, Mb/s (paquet 64 bytes)
Gestion	CLI (Console/ Telnet/ SSHv2) Interface graphique basée sur le Web HTTP / HTTPS SNMP v1, v2c, v3 Interruption SNMP Goupes RMON 1, 2, 3, 9 LLDP/LLDP-MED avec TLV optionnels ICMPv4/ICMPv6 IPv4/IPv6 Découverte du voisin IPv6 Proxy DNS Network time protocol (NTP) Green Ethernet/EEE ou 802.3az par port Double affichage
Surveillance	Charge du processeur Tableau des interfaces/du routage IP Journalisation interne du système Syslog externe Statistiques de trafic par port Compteurs de file d'attente QoS Liste de contrôle QCL Mise en miroir du port (one to one, many to one) Statistiques EVC (Ethernet Virtual Connection) Tableau des adresses MAC Surveillance de diagnostic numérique (DDM) pour les modules SFP Prise en charge RFC2544 Statistiques sFlow
MIB	MIB II RFC 1213 Pont MIB IEEE8021-Q RFC RMON (groupes 1,2, 3, 9) 2819 Groupe de l'interface utilisant SMIv2 RFC 2863 Découvertes des membres du groupe de multidiffusion MIB RFC 5519 Cadres de gestion SNMP RFC 3411 Modèle de sécurité basé sur l'utilisateur pour SNMPv3 RFC 3414 Modèle de contrôle d'accès basé sur la vue pour SNMP RFC 3415 MIB RFC 3635 semblable à Ethernet 802.3 MAU MIB RFC 3636 Entité MIB v3 RFC 4133 Pont MIB RFC 4188 IP MIB RFC 4293 Authentification client RADIUS MIB RFC 4668 Gestion des comptes RADIUS MIB RFC 4670 LLDP-MIB IEEE802.1AB PAE MIB IEEE802.1X
Arborescence	Protocole Spanning Tree (STP) Protocole spanning tree rapide (RSTP) Protocole Spanning Tree multiple (MSTP)
Agrégation de liens	Agrégation de lien statique et LACP dynamique 802.15ad (jusqu'à 15 groupes)
Quality of Service (QoS)	Classe de service (CoS) Etablissement du DPL (default drop precedence), du PCP (priority code point), du DEI (drop eligible indicator) Classement et traduction du Differentiated Services Code Point (DSCP) Définitions du programmateur de port de sortie, port shaping, marquage des balises de port Contrôle de la largeur de bande par port/Contrôle du débit Programmation de la file d'attente: priorité stricte (SP), permutation circulaire pondérée en déficit (DWRR)
Contrôle Storm	Diffusion (limite min.: 1pps) Multidiffusion (limite min.: 1pps) Unicast (limite min.: 1pps)
VLAN	Repérage VLAN 802.1Q 802.1ad VLAN Q-in-Q VLAN basé MAC VLAN basé sur le protocole Plage d'ID VLAN 1-4095 VLAN privé/isolation du port Voix sur le VLAN (16 OUI définis par utilisateur) Traduction du port VLAN vers le groupe et VID
Carrier Ethernet / OAM	Connectivity Fault Management (Gestion des défauts de connectivité - CFM) IEEE 802.1ag Lien OAM IEEE 802.3ad Service de régulation à double leaky bucket (seaux percés) par port ou par file d'attente avec marquage PCP ou DSCP par point de service Options de statistiques et d'étiquetage par point de service Gestion des erreurs Y.1731 (AIS, RDI, LCK) Gestion des performances Y.1731 (LM, DM) Prise en charge RFC2544 Statistiques sur le lien OAM, statut du port, statut des événements Suivi de l'état de la liaison Récupération de la liaison OAM MIB Point MEP (Maintenance entity point)
Protection de la liaison	Ethernet ring protection switching (ERPS) ITU-T G.8032/Y.1344 Ethernet linear protection switching (ELPS) ITU-T G.8031/Y.1342
Caractéristiques L3	Routage statique IPv4 / IPv6 Interfaces IPv4: 8 Interfaces IPv6: 8 Entrées de la table de routage: Jusqu'à 32 (IPv4 / IPv6) Tableau ARP (1024 entrées) Serveur IPv4 DHCP, relais, option 82 Routage Inter-VLAN
Multidiffusion	Surveillance IGMP v1, v2, v3 Déconnexion IGMP rapide Entrées de multidiffusion statique Surveillance MLD v1, v2 MVR (Multicast VLAN Registration) Groupe de multidiffusion de 1K
Contrôle d'accès	Contrôle des comptes utilisateurs avec gestion des niveaux de privilèges Contrôle de la gestion des accès Restriction de l'apprentissage de la sécurité du port/des adresses (jusqu'à 64 adresses par port) Authentification 802.1X basée sur MAC ou sur le port/simple/multiple RADIUS (Jusqu'à 5 serveurs) TACACS+ (Jusqu'à 5 serveurs) QoS/VLAN/VLAN invités assigné par RADIUS Authentification locale de l'utilisateur Surveillance IPv4 DHCP Détection / prévention des boucles Usurpation d'adresse IP Inspection ARP statique/dynamique Création de listes de contrôle d'accès basées sur la limite de débit/le profil EVC
Alimentation	Entrée: 100 - 240V AC, 50/60 Hz Consommation max.: 36W
Ventilateur/Acoustique	Conception sans ventilateur
MTBF	118,034 heures
Température de fonctionnement	0° – 50° C (32° – 122° F)
Humidité en fonctionnement	Max. 95% pas de condensation
Dimensions	280 x 185 x 44.45 mm (11.02 x 7.28 x 1.75 pouces) Installable dans une armoire informatique d'une hauteur de 1U Mur montable
Poids	1,6kg (3,52 livre)
Certifications	CE FCC UL
Garantie	3 ans

CONTENU DE L'EMBALLAGE

TL2-FG142
Guide d'installation rapide
Cordon d'alimentation
Câble console RJ-45 vers RS-232 (1.5 m / 5 pieds)
Fixation murale et kit de montage sur un rack

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
