Industrieller 10-Port-M12-Gigabit-PoE+-Eisenbahn-Switch (nach EN 50155)

TI-XPG102 (Version v1.0R)

  • 8x M12 (X-Code) Gigabit PoE+-Ports
  • 2x M12 (X-Code) Gigabit-Ports mit Bypass-Funktion
  • 1x M12 (A-Code)-Stromanschluss
  • PoE-Leistungsbudget: 200 W bei 56 V DC / 100 W bei 24 V DC
  • EN 50155-konform für Anwendungen in Schienenfahrzeugen und Eisenbahn
  • Gehärtetes Metallgehäuse mit Schutzklasse IP40
  • 20 Gbps Schaltkapazität
  • Betriebstemperaturbereich von -40° bis 75°C (-40° bis 167°F)
  • M12-Kabel separat erhältlich (Modelle: TI-CD02, TI-CD05, TI-CP02)
  • Netzteil separat erhältlich (Modell: TI-S24052)
  • NDAA/TAA-konform
NDAA/TAA Compliant

Der industrielle 10-Port-M12-Gigabit-PoE+-Eisenbahn-Switch (nach EN 50155) von TRENDnet, Modell TI-XPG102, verfügt über acht M12-Gigabit-PoE+-Ports, zwei M12-Gigabit-Ports und einen M12-Stromanschluss mit einem PoE-Budget von insgesamt bis zu 200 W bei einem Leistungseingang von 56 V DC. Dieser M12-Ethernet-Switch ist mit einem Metallgehäuse der Schutzklasse IP40 ausgestattet, das für einen hohen Grad an Vibrationen und Stößen ausgelegt ist und in einem extremen Temperaturbereich von -40° C bis 75° C (-40° F bis 167° F) für industrielle Umgebungen nach EN 50155 funktioniert. Der M12-Ethernet-Switch ist für Bus-, Bahn-, Automobil- und Telekommunikationsanwendungen konzipiert und getestet.

Bild des TI-XPG102-Switches, der EN50155-konforme Schnittstellen für fahrende Züge und andere Anwendungen für Schienenfahrzeuge unterstützt.

EN 50155-konform

Dieser M12-Ethernet-Switch unterstützt einen Eingangsspannungsbereich von 24 - 56 V DC, mit M12-Schnittstellen für bewegliche Busse, Züge, Automobile und andere Schienenfahrzeuge.

Bild des TI-XPG102 mit einer IP67-Bewertung, der für den Einsatz unter Vibrationen und Stößen ausgelegt ist und einen breiten Betriebstemperaturbereich von -40° bis 75° C (-40° bis 167° F) aufweist.

Industrielles Design

Ausgestattet mit einem Metallgehäuse der Schutzart IP40 ist der M12-Switch widerstandsfähig gegen Vibrationen und Stöße und in einem extremen Betriebstemperaturbereich von -40° bis 75° C (-40° bis 167° F).

Bild des TI-XPG102 mit vier M12-Gigabit-PoE+-Ports, die jeweils bis zu 30W PoE+-Leistung liefern, mit einem Gesamtleistungsbudget von 200W@56V DC.

Power over Ethernet (PoE+)

Acht M12-Gigabit-PoE+-Ports liefern bis zu 30 W PoE+-Leistung pro Port, mit einem Gesamtleistungsbudget von 200 W bei 56 V DC.

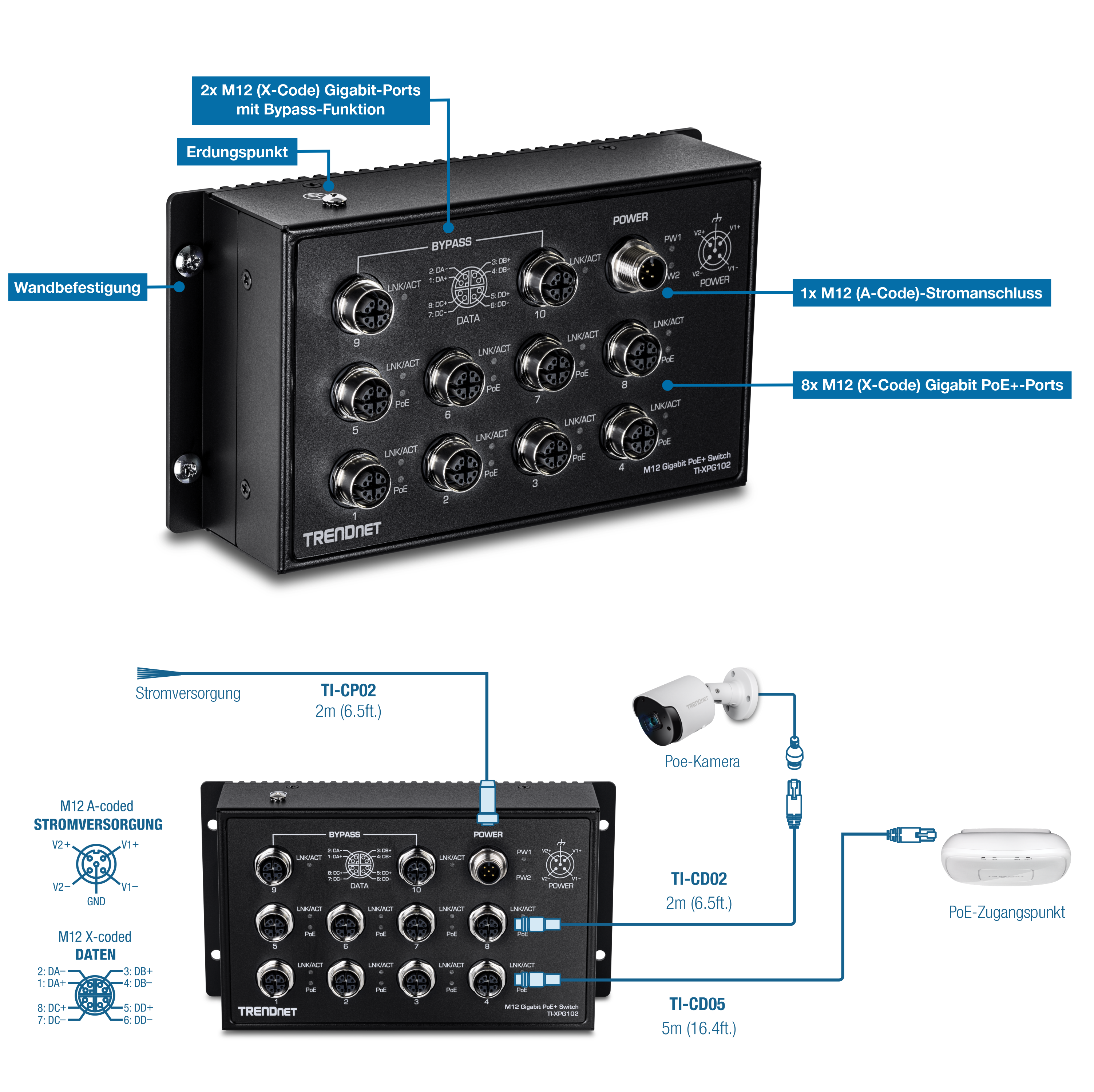

Das Visual zeigt einen TRENDnet M12 Gigabit PoE+ Switch Modell TI-PG102I mit mehreren Ports und Anschlüssen, die für verschiedene Funktionen beschriftet sind. Er verfügt über zwei M12 X-Code Gigabit-Ports mit Bypass-Funktion zur Aufrechterhaltung der Netzwerkkonnektivität bei Stromausfall und acht M12 X-Code Gigabit PoE+ Ports für die Stromversorgung angeschlossener Geräte. Es gibt auch einen M12-A-Code-Stromanschluss, der zum Anschluss des Netzteils verwendet wird, mit einem Erdungspunkt für die elektrische Sicherheit. Unterhalb des Schalters veranschaulicht ein Diagramm die Anschlüsse: Das Netzteil (TI-CP02), das über ein 2 m langes Kabel angeschlossen ist, versorgt den Schalter mit Strom; Eine PoE-Kamera (TI-CD02), die mit einem 2 m langen Kabel verbunden ist, und ein PoE Access Point (TI-CD05), der mit einem 5 m langen Kabel verbunden ist, sind ebenfalls mit dem Switch verbunden. Pfeile und Beschriftungen im Diagramm zeigen deutlich die Verbindungen zwischen dem Switch und diesen Geräten an und markieren die Einrichtung, die erforderlich ist, um eine optimale Funktionalität in einer industriellen Netzwerkumgebung zu gewährleisten.

Power over Ethernet (PoE+)

Die Acht M12-Gigabit-PoE+-Ports auf diesem M12-PoE+-Switch liefern bis zu 30 W PoE+-Leistung pro Port, mit einem Gesamtleistungsbudget von 200 W bei 56 V DC.

EN 50155-konform

Dieser industrielle Ethernet-Switch nach EN 50155 ist für Eisenbahn- und Schienenfahrzeuganwendungen zertifiziert (EN 50155, EN 50121-3 / EN 50121-4)

Extremer Temperaturbereich

Ein extremer Betriebstemperaturbereich von - -40° bis 75° C (-40° bis 167° F) ermöglicht die Installation in Umgebungen mit extrem heißen oder kalten Bedingungen.

Leistung

Unterstützt einen Eingangsspannungsbereich von 24 - 56 V DC, mit M12-Schnittstellen für bewegliche Busse, Züge, Automobile und andere Schienenfahrzeuge.

Stoß- und vibrationsfest

Für Stöße (EN 60068-2-27), Stürze (EN 60068-2-32) und Vibrationen (EN 60068-2-6) klassifiziert.

Wandbefestigung

Wandmontagedesign

Schaltkapazität

20 Gbps Schaltkapazität

Jumbo Frame

Verschickt größere Pakete oder Jumbo Frames (bis zu 9 KB) für bessere Leistung

Gpio anschluss

Erdungspunkt schützt den M12-Ethernet-Switch vor externen Stromstößen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Geräteschnittstelle
  • 8x M12 (X-Code) Gigabit PoE+-Ports
  • 2x M12 (X-Code) Gigabit-Ports mit Bypass-Funktion
  • 1x M12 (A-Code)-Stromanschluss
  • LED-Leuchten
  • Wandbefestigung
  • Erdungspunkt
Datenübertragungsrate
  • Ethernet: 10 Mbps (Halbduplex), 20 Mbps (Vollduplex)
  • Fast Ethernet: 100 Mbps (Halbduplex), 200 Mbps (Vollduplex)
  • Gigabit: 2000Mbps (Vollduplex)
Leistung
  • Daten-RAM-Puffer: 512KB
  • Switching Fabric: 20Gbps
  • MAC Adresstabelle: 8K Einträge
  • Jumbo Frame: 9 KB
  • Weiterleitungsrate: 14.88, Mpps (64-byte Paketgröße)
Besondere Funktionen
  • Gehärtete Komponenten für Einsatz in extremen Temperaturen
  • Gigabit-Bypass-Funktionalität
  • Eisenbahntauglich nach EN 50155
  • Sichere M12-Portverbindung
  • Automatisches Address Learning und Aging
  • 6 KV ESD-Schutz
  • Spannungserhöhung
Gleichstrom
  • Redundanter Eingang: 24-56 V DC
  • Maximaler Verbrauch: 5,76 W (ohne PoE)
  • Interne Stromversorgung: TI-S24052 (mit Überspannungsschutz)
PoE-Gesamtleistung
  • 200 W bei 56 V DC
  • 100 W bei 24 V DC
MTBF
  • 510,037 Stunden
Gehäuse
  • Metallgehäuse mit Schutzklasse IP40
  • Wandbefestigung
  • Erdungspunkt
  • 6 KV ESD-Schutz
Operating Temperature
  • -40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße
  • 160 x 97 x 50 mm (6,3 x 3,8 x 2 in.)
Gewicht
  • 884g (31,2 Unzen)
Zertifizierungen
  • CE
  • FCC
  • IEC EN 60950-1
  • Schock (EN 60068-2-27)
  • Freifall (EN 60068-2-32)
  • Vibration (EN 60068-2-6)
  • RailRoad EN 50155 / EN 50121-3
  • RailRoad EN 50155 / EN 50121-4
Garantie
  • 3 jahre

PACKUNGSINHALT
  • TI-XPG102
  • Anleitung zur Schnellinstallation
  • Wandbefestigung

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
