6-Port industrieller Gigabit L2+ verwalteter PoE++ DIN-Rail Switch

TI-BG62i (Version v1.0R)

  • 4 x Gigabit PoE++ Ports
  • 2 SFP Slots
  • Unterstützt 1000Base-FX Glasfaser-SFP-Module
  • 360W PoE-Gesamtleistung
  • Perpetual PoE liefert PoE-Strom an angeschlossene Geräte beim Hochfahren
  • Fast PoE merkt sich die PoE-Leistungsaufnahme der angeschlossenen Geräte pro Port beim Hochfahren
  • PoE Alive Check startet nicht reagierende PoE-betriebene Geräte neu
  • 12 Gbps Schaltkapazität
  • Gehärtetes Metallgehäuse mit Schutzklasse IP30
  • Mit Halterung für DIN-Rail Montage
  • Betriebstemperaturbereich von -40° bis 75°C (-40° bis 167°F)
  • Unterstützt LACP, STP/RSTP, VLAN, und IGMP Snooping
  • IEEE 802.1p QoS mit Warteschlangenplanung
  • CLI (Konsole / Telnet / SSH), Web (HTTP / HTTPS), SNMP v1 / 2c / 3 Verwaltung
  • 802.1Q / Q-in-Q VLAN und IGMP Snooping / MLD / MVR Unterstützung
  • 802.1p / DSCP / Warteschlangenplanung (SPQ / WRR) QoS-Unterstützung
  • Bandbreitenkontrolle je Port
  • Zwei Eingänge sorgen für redundante Stromversorgung mit Überlaststromschutz
  • Alarm bei Stromausfall
  • Unterstützt Ethernet Ring Protection Switching (ERPSv2)
  • Netzteil separat erhältlich (Modell TI-S48048)
  • NDAA/TAA-konform
NDAA/TAA Compliant

Die TRENDnet Gigabit L2+ verwaltete, industrielle DIN-Rail-Switch-Serie bietet fortschrittliche verwaltete Layer-2 Funktionen mit verbesserter Datenverkehrskontrolle, um die sich entwickelnden Anforderungen der heutigen KMU-Netzwerke zu erfüllen. Jeder industrielle verwaltete Layer-2-Switch ist mit einem Metallgehäuse der Schutzklasse IP30 ausgestattet, das für einen hohen Grad an Vibrationen und Stößen ausgelegt ist und in einem weiten Temperaturbereich von -40° bis 75° C für industrielle Umgebungen funktioniert. Unsere industriellen Layer-2-Managed-Switch-Modelle verfügen über Kupfer-Gigabit-Ports für Hochgeschwindigkeits-Geräteverbindungen und SFP-Steckplätze, die 1000Base-FX-Module für Langstrecken-Glasfasernetzwerkanwendungen unterstützen.

Diese industriellen verwalteten Layer-2-DIN-Rail-Switche bieten eine intuitive webbasierte Verwaltungsoberfläche. Jeder industrielle verwaltete Layer-2-Switch von TRENDnet unterstützt erweiterte Traffic-Management-Kontrollen, Fehlersuche und SNMP-Überwachung. Zu den fortschrittlichen verwalteten Switch-Funktionen gehören LACP zur Gruppierung von Ports, um die Bandbreite zwischen den Switchen zu erhöhen, VLANs zur Segmentierung und Isolierung virtueller LAN-Gruppen, QoS zur Priorisierung des Datenverkehrs, Port-Bandbreitensteuerung und SNMP-Überwachung, wodurch jeder industrielle verwaltete-Layer 2 Switch von TRENDnet zu einer leistungsstarken Lösung für KMU-Netzwerke wird.

Dieser industrielle 802.3bt PoE++-Switch verfügt über vier Gigabit PoE++-Ports mit einer PoE-Gesamtleistung von 360 W sowie zwei SFP-Steckplätze für Langstrecken-Glasfaseranwendungen. Die unterstützte fortschrittliche PoE-Technologie umfasst Perpetual PoE, Fast PoE und PoE Alive Check.

Netzwerkdiagramm, das eine Cloud mit der Bezeichnung Netzwerk zeigt, die mit VLAN-, QoS-, RMON- und IGMP-Komponenten verbunden ist, die alle mit einem Switch verknüpft sind.

L2 Verwaltung

Bietet eine einfach zu bedienende Web-Management-Schnittstelle für Traffic-Management-Kontrollen wie VLAN, QoS, Zugriffskontrollen, Link-Aggregation, Fehlersuche, SNMP-Überwachung und MAC-Beschränkung pro Port.

Ein Netzwerkdiagramm mit einem Switch, der durch Linien verbunden ist und mit 360 Watt gekennzeichnet ist. Die Linien verbinden verschiedene Symbole, darunter Kameras, eine PoE-Kamera, eine PoE-PTZ-Kamera und einen Wireless Access Point.

PoE-Leistung

Eine 360 W PoE-Gesamtleistung versorgt bis zu acht Power over Ethernet-Geräte. Verfügt über fortschrittliche PoE-Port-Steuerungen, wie z. B. Aktivierung/Deaktivierung von PoE, Strompriorität, PD-Alive-Check und Stromverbrauchsplanung.

Grafik mit vier Symbolen: Vibration, Temperatur, Schock und Schutzart IP30.

Industrielles Design

Ausgestattet mit einem IP30-zertifizierten Metallgehäuse, das für ein hohes Maß an Vibrationen und Stößen ausgelegt ist, mit einem weiten Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F) für industrielle Umgebungen.

Die Abbildung zeigt ein Lager mit einer Kamera und einem WiFi-Access-Point, die mit dem hervorgehobenen TI-BG62i in einem Gehäuse verbunden sind. Der TI-BG62i ist mit einem Server verbunden, um die Netzwerkeinrichtung zu demonstrieren.

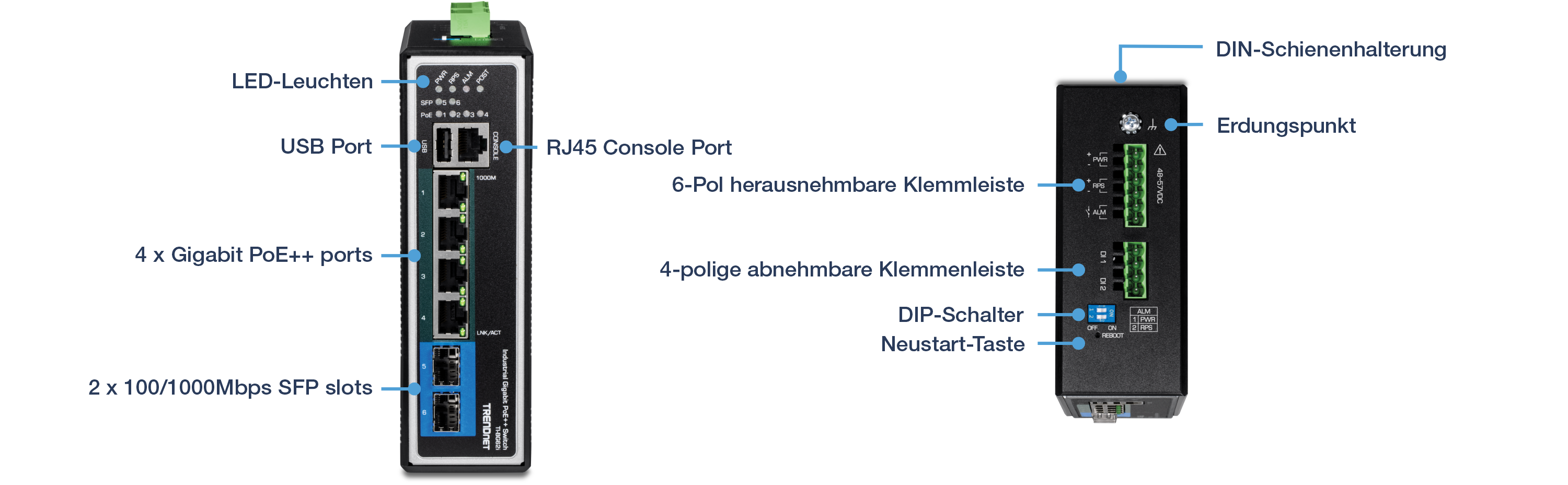

Das Bild zeigt die Vorderansicht des TI-BG62i auf der linken Seite, beschriftet mit LED-Anzeigen, einem USB-Port, einem RJ45-Konsolenport, vier Gigabit PoE++-Ports und zwei 100/1000-Mbit/s-SFP-Steckplätzen. Auf der rechten Seite befinden sich in der Rückansicht Beschriftungen für die DIN-Schienenhalterung, den Erdungspunkt, den abnehmbaren 6-poligen Klemmenblock, den abnehmbaren 4-poligen Klemmenblock, die DIP-Schalter und die Reboot-Taste.

Netzwerk-Anschlüsse

Dieser industrielle 802.3bt PoE++-Switch verfügt über vier Gigabit-PoE++-Ports, zwei Gigabit-SFP-Steckplätze, eine Schaltkapazität von 12 Gbit/s, einen Konsolenport (RJ-45 zu RS-232) für Out-of-Band-Management und einen USB-Port (Konfigurations-Backup/Firmware-Upload)

PoE-Leistung

Unterstützt bis zu 95 W PoE++ Leistung pro Port mit einer Gesamtleistung von 360 W

Volle PoE-Kontrolle je Port

PoE-Portkontrollen beinhalten Aktivieren/Deaktivieren von PoE, Power Priority, PD Alive Check und Power Scheduling

Verkehrsmanagement

Zu den verwalteten Funktionen gehören 802.1Q / Q-in-Q / GVRP / MAC & protokollbasiertes VLAN, IGMP v1 / 2 / 3, IGMP Snooping, MLD, MVR, Bandbreitenkontrolle pro Port / 802.1p / DSCP / Warteschlangenplanung (SPQ / WRR), STP / RSTP / MSTP Spanning Tree, statische und dynamische Link Aggregation, Xpress Ring und ERPS für flexible Netzwerkintegration.

Layer-2-Verwaltung

Der industrielle PoE++ verwaltete Switch bietet statisches IPv4 / IPv6 oder zugewiesenes DHCPv4 / v6, IPv4 / IPv6 statisches Routing und Proxy ARP, DHCP Relay / Option 82 und DHCP Server Snooping / Screening zum Herausfiltern nicht autorisierter DHCP Server

Zugriffskontrolle

Verwaltete Zugriffskontrollfunktionen wie ACLs, IP-MAC-Port-Bindung, ARP-Inspektion, 802.1X RADIUS, MAC-Adresslernen, DHCP-Snooping und IP Source Guard bieten eine mehrschichtige Netzwerkzugriffskontrolle

Systemüberwachung

Zu den Überwachungsfunktionen gehören SNMP v1 / v2c / 3, MIB-Unterstützung, SNMP-Trap, RMON-Gruppen (1, 2, 3, 9), SMTP-Warnung, Syslog, Port-Spiegelung, SFP DDMI und ModBus / TCP

DIN-Rail-Montage

Der gehärtete PoE++-Switch verfügt über ein Metallgehäuse der Schutzklasse IP30 mit integrierter DIN-Rail-Montage

Schaltkapazität

12 Gbit/s Schaltkapazität

Redundante Stromversorgung

Der industrielle 802.3 bt PoE++-Switch verfügt über zwei Stromeingänge mit Überlastschutz (Netzteil separat erhältlich: TI-S48048)

Alarmrelais

Alarmrelaisausgang, ausgelöst durch Stromausfall der primären und/oder redundanten Stromversorgung

Jumbo Frame

Verschickt größere Pakete oder Jumbo Frames (bis zu 10 KB) für bessere Leistung

Großer Temperaturbereich

Ein großer Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F) ermöglicht die Installation in extrem heißen oder kalten Umgebungen

Stoß- und vibrationsfest

Stoß- (EN 60068-2-27), freifall- (EN 60068-2-32) und vibrationsfest (EN 60068-2-6)

Erdungspunkt

Erdungspunkt am industriellen 802.3 bt PoE++-Switch schützt Geräte vor externen Stromstößen

Standards
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.1ax
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3az
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Geräteschnittstelle
  • 4 x Gigabit PoE++ Ports
  • 2 x 100/1000 Mbit/s SFP Slots
  • DIP-Schalter
  • 6-Pol herausnehmbare Klemmleiste (primär/RPS Leistungsaufnahme & Alarmrelaisausgang)
  • 4-polige abnehmbare Klemmenleiste (digitaler Eingang/Ausgang)
  • LED-Anzeige
  • Neustart-Taste
Datenübertragungsrate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
  • Gigabit Ethernet: 2000 Mbit/s (Vollduplex)
Leistung
  • Switch Fabric: 12 Gbit/s
  • RAM-Puffer: 1.5MB
  • MAC-Adresstabelle: 16K Einträge
  • Jumbo Frames: 10 KB
  • Weiterleitungsmodus: Speichern und Weiterleiten
  • Weiterleitungsrate: 8.9Mpps (64 Byte Paketgröße)
Ansteuerung
  • HTTP webbasiertes GUI
  • CLI: Telnet / SSHv2
  • SNMP v1, v2c, v3
  • SNMP Trap (bis zu 5 Empfänger)
  • RMON Gruppen 1/2/3/9
  • Backup und Wiederherstellung von Gerätekonfiguration, Firmware-Aktualisierung, Neustart und Zurücksetzen auf Auslieferungszustand
  • Mehrere Administrator- oder Read Only Benutzerkonten
  • Aktivierung und Deaktivierung von Stromsparmodus je Port
  • Statische MAC-Einträge
  • LLDP (Link Layer Discovery Protocol)
  • Netlite-Gerätelandkarte
  • ONVIF Geräteerkennung
  • SNTP
  • SMTP Alarm
  • Syslog
  • Portstatistiken/-nutzung
  • Verkehrsmonitor
  • Port Mirror: One to One, Many to One
  • Sturmkontrolle: Broadcast, Multicast, Destination Lookup Failure (Mindestgrenze: 1pps)
  • Loopback-Erkennung
  • DHCP Relais/Option 82
  • Xpress Ring
  • ERPS (Ethernet Ring Protection Switching) G8032v2
  • SFP DDMI (Digital Diagnostic Monitoring Interface)
MIB
  • MIB II RFC 1213
  • Bridge MIB RFC 1493
  • RMON (Gruppe 1,2,3,9) RFC 2819 RFC 1757
Spanning Tree
  • IEEE 802.1D STP (Spanning Tree Protokoll)
  • IEEE 802.1w RSTP (Rapid Spanning Tree Protokoll)
  • IEEE 802.1s MSTP (Multiple Spanning Tree Protokoll)
  • BPDU Filter, Guard und Root Guard
Link Aggregation
  • Statische Link-Aggregation und 802.3ad dynamische LACP (bis zu 3 Gruppen)
Quality of Service (QoS)
  • 802.1p Class of Service (CoS)
  • DSCP (Differentiated Services Code Point)
  • Bandbreitenkontrolle je Port
  • Warteschlangenplanung: Strict Priority (SP), Weighted Round Robin (WRR), Weighted Fair Queuing (WFQ)
VLAN
  • 802.1Q Tagged VLAN
  • MAC-basiertes VLAN
  • Portisolierung
  • Bis zu 256 VLAN Gruppen, ID Bereich 1-4094
Multicast
  • IGMP Snooping v1, v2, v3
  • IGMP Querier
  • IGMP Fast Leave
  • Bis zu 256 Multicast-Gruppen
  • Static Multicast Einträge
Zugriffskontrolle
  • 802.1X Authentifizierung (lokale Benutzerdatenbank, RADIUS, Gast-VLAN Zuweisung)
  • DHCP Snooping/Screening
  • Trusted Host/IP-Zugriffsliste für Verwaltungszugriff
  • Port Security/MAC-Adresslernbeschränkung (bis zu 100 Einträge je Port)
  • Static/Dynamic ARP Inspection
ACL
  • Quell-/Ziel-MAC-Adresse
  • Quell-/Ziel-IP-Adresse
  • Quell-Schnittstelle
  • VLAN ID
  • EtherType
  • TCP/UDP Port 1-65535
Layer 3 Features
  • IPv4/IPv6 statisches Routing
  • IPv4 / IPv6 Proxy-ARP
  • IP-Schnittstellen: Bis zu 16
  • Routingtabelleneinträge: Bis zu 500 (IPv4: 400 / IPv6: 100)
  • DHCP Server/Relais/Option 82
Sonderfunktionen
  • Netlite Gerätelandkarte und Anzeigen von Karte in GUI
  • Portsicherheit: MAC-Adresslernbeschränkung je Port
  • Unterstützt DHCP Relais/Option 82 & DHCP Server Snooping/Screening
  • Breiter Betriebstemperaturbereich
  • Dual redundante Stromversorgung
  • Alarmrelais ausgelöst durch Stromausfall
  • Überlast- und ESD-Schutz
  • Fast PoE & Perpetual PoE
Leistung
  • PWR (Primär)-Eingang: 48 - 57V DC
  • RPS (Redundant) Klemmeneingang: 48 - 57V DC
  • Kompatible Stromversorgung: TI-S12048 (120 Watt), TI-S24048 (240 Watt), TI-S48048 (480 Watt) sind separat erhältlich.
  • Max. Verbrauch: 20W (keine PoE-Last), 380W (volle PoE-Last)
PoE
  • PoE-Budget: 360W@48V DC Eingang
  • PoE++ (802.3bt): Bis zu 95W pro Anschluss
  • PoE++: Modus A+ (1, 2, 3, 6) und Modus B- (4, 5, 7 und 8) für Strom
  • PoE-Auto-Klassifizierung
  • PoE-Port-Priorität/Power Scheduling/PD-Alive-Check
  • Fast PoE/Perpetual PoE
  • Überlast-/Kurzschlussschutz
Klemmleiste
  • Redundante Stromeingänge, Alarmrelaiskontakt, 6-polig
  • Kabeldurchmesser: 0,5 mm^2 bis 2,5 mm^2
  • Volldraht (AWG): 12-26
  • Litze (AWG): 12-26
  • Abisolierlänge: 10-11 mm
DIP-Schalter
SwitchStatusFunktion
1AUSDeaktivierung des Alarmrelais für PWR-Leistungseingang
EINAktivierung des Alarmrelais bei Stromausfall am PWR-Eingang
2AUSDeaktivierung des Alarmrelais für RPS-Leistungseingang
EINAktivierung des Alarmrelais bei Stromausfall am RPS-Eingang
Alarmrelaisausgang
  • Relaisausgang mit Strombelastbarkeit in Höhe von 1A, 24V DC
  • Kurzschlussmodus, wenn nur eine Stromquelle angeschlossen ist
  • Offener Stromkreismodus bei Anschluss von zwei Stromquellen
Einschließung
  • Metallgehäuse mit Schutzklasse IP30
  • Passive, lüfterlose Kühlung
  • DIN-Schienenmontage
  • Erdungspunkt
  • ESD (Ethernet) Schutz: 8KV DC
  • Überlastschutz: 6KV DC
MTBF
  • 379.100 Stunden bei 25° C
  • 48.624 Stunden bei 75° C
Betriebstemperatur
  • -40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße
  • 170 x 118 x 50mm (6,69 x 4,65 x 1,97 Zoll)
Gewicht
  • 1,69 kg (3,72 Pfund)
Zertifizierungen
  • CE
  • FCC
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TI-BG62i
  • Schnellinstallationsanleitung
  • Abnehmbare Klemmleiste
  • Halterung für DIN-Schienenmontage
