Gehärteter industrieller 100Base-FX Multi-Modus SC Glasfaser-Konverter (2 km, 1,2 Meilen)

TI-F10SC (Version v1.0R)

  • Gehärtetes kompaktes Gehäuse mit Schutzklasse IP40
  • 100Base-FX Multi-Modus Glasfaser auf Entfernungen bis zu 2 km (1,2 Meilen)
  • Typ SC Glasfaser-Port
  • Extremer -40 bis 75 ºC (-40 bis 167 ºF) Betriebstemperaturbereich
  • Überlastschutz
  • DIN-Schienen- und Wandbefestigung im Lieferumfang enthalten
  • Netzteil separat erhältlich (Modell TI-M6024)
  • NDAA/TAA-konform
NDAA/TAA Compliant

Der TI-F10SC von TRENDnet ist ein kompakter 100Base-FX Glasfaserkonverter mit Schutzklasse IP40 und gehärteten Komponenten, der für extreme industrielle Umgebungen zertifiziert ist. Er unterstützt Networking zwischen Gebäuden oder über große Entfernungen mit 100Base-FX Multi-Modus Glasfaser auf bis zu 2 km (1,2 Meilen). Hardware für DIN-Schienen- und Wandbefestigung ist im Lieferumfang enthalten. Netzteil separat erhältlich: Modell TI-M6024.

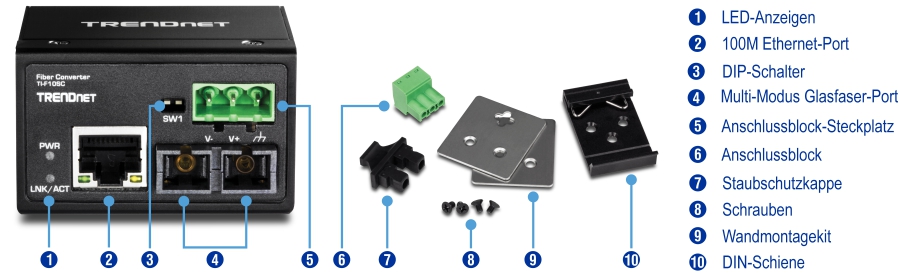

Das Visual zeigt die Frontansicht des TI-F10SC Fiber Converters. Er ist mit nummerierten Komponenten beschriftet: LED-Anzeigen, 100M-Ethernet-Anschluss, DIP-Schalter, zwei Multimode-Glasfaseranschlüsse und ein Klemmenblocksteckplatz. Separat werden der Klemmenblock, die Staubkappe, die Schrauben, das Wandmontageset und die DIN-Schienenhalterung beschriftet.

Netzwerkports

1 x 10/100 Mbit/s Ethernet-Port und 1 x 100Base-FX Typ SC Glasfaser-Port

Faser

100Base-FX Multi-Modus Glasfaser auf Entfernungen bis zu 2 km (1,2 Meilen)

DIP-Schalter

  • DIP-Schalter 1: Link Fault Pass Through (LFP) aktivieren/deaktivieren
  • DIP-Schalter 2: Konvertermodus oder Switch-Modus

DIN-Schienen-/Wandbefestigung

Metallgehäuse mit Schutzklasse IP40 mit Hardware zur DIN-Schienen- und Wandbefestigung

Extreme Temperaturen

Gehärteter Konverter ist ausgelegt für Betriebstemperaturen im Bereich von -40 bis 75 ºC (-40 bis 167 ºF)

LED-Anzeige

LED-Leuchten zeigen Netzwerkverbindung an

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
Geräteschnittstelle
  • 1 x 10/100 Mbit/s Port
  • 1 x 100Base-FX Port (Typ SC)
  • 3-polige Klemmleiste
  • LED-Anzeige
  • DIN-Schienenmontage
  • Wandbefestigung
Datenübertragungsrate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
Sonderfunktionen
  • Gehärtete Komponenten für extreme Temperaturbedingungen
  • Auto-Negotiation
  • Link Fault Pass Through (LFP)
  • Konvertermodus, Switch-Modus
  • ESD 8 KV und 6 KV Überlastschutz
Faser
  • Medien: Multi-Modus SC-Anschluss
  • Kabel: 62,5 / 125 oder 50 / 125 µm
  • Wellenlänge: 1310 nm
  • Optische Ausgangsleistung (dBm): -20 ~ -14
  • Optische Eingangsleistung (dBm): -31 ~ 0
  • Gesamtleistung: 7 dBm
  • Entfernung: 2 km
Stromversorgung
  • Eingangsleistung: 12 – 60 V DC oder 18 – 36 V AC
  • Kompatibles Netzteil: TI-M6024 (separat erhältlich)
  • Verbrauch: Max, 1,92 Watt
Klemmleiste
  • Eingangsleistung, 3-polig
  • Kabeldurchmesser: 0,34 mm^2 bis 2,5 mm^2
  • Volldraht (AWG): 12-24/14-22
  • Feindraht (AWG): 12-24/14-22
  • Drehmoment: 5 Pfund – In / 0,5 Nm / 0,56 Nm
  • Abisolierlänge: 7 – 8 mm
MTBF
  • 510,304 Stunden
Gehäuse
  • IP40 Metallgehäuse
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
  • 8 KV ESD-Schutz
  • 6 KV Überlastschutz
Betriebstemperatur
  • - 40 bis 75 °C (-40 bis 167 °F)
Betriebsfeuchtigkeit
  • Max. 95 % nicht kondensierend
Maße
  • 60 x 50 x 35 mm (2,36 x 2 x 1,4 Zoll)
Gewicht
  • 88 g (3,1 Unzen)
Zertifizierungen
  • CE
  • FCC
  • Schock (IEC 60068-2-27)
  • Freifall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
Garantie
  • 3 Jahre Begrenzte

PACKUNGSINHALT
  • TI-F10SC
  • Anleitung zur Schnellinstallation
  • Abnehmbare Klemmleiste
  • DIN-Schienen- und Wandbefestigungszubehör

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
