10-Port Industrieller Gigabit PoE++ DIN-Rail Switch

TI-BG104 (Version v2.0R)

  • 4 x Gigabit PoE++ Ports
  • 4 x Gigabit PoE+ Ports
  • 2 x Gigabit Share Ports (SFP oder RJ-45)
  • 360W Gesamtleistung
  • 20 Gbps Schaltkapazität
  • Gehärteter Metallschalter nach Schutzart IP30
  • DIN-Schienen- und Wandbefestigung im Lieferumfang enthalten
  • Extremer Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F)
  • Duale Stromeingänge für Redundanz
  • Alarm bei Stromausfall
  • Netzteil separat erhältlich (TI-S48048)
  • NDAA/TAA-konform
NDAA/TAA Compliant

Die industriellen Gigabit PoE++ DIN-Rail Switche von TRENDnet bieten Netzwerkkonnektivität für raue Umgebungen und sparen gleichzeitig Installationskosten und Einrichtungszeit durch Power over Ethernet-Technologie. Die industriellen PoE++-Switche verfügen über ein robustes Metallgehäuse der Schutzklasse IP30, das für hohe Vibrations- und Stoßfestigkeit ausgelegt ist und sowohl bei hohen als auch bei niedrigen Temperaturen in industriellen Umgebungen von -40° bis 75° C funktioniert. Diese gehärteten industriellen PoE++-Switch-Modelle verfügen über Kupfer-Gigabit-PoE+-Ports für Hochgeschwindigkeits-Geräteverbindungen und SFP-Steckplätze, die 1000Base-FX-Module für Langstrecken-Glasfasernetzwerkanwendungen unterstützen.

Installateure und Integratoren können mit den industriellen Gigabit PoE++ DIN-Rail-Switchen von TRENDnet Gerätekosten sparen und die Installationszeit verkürzen, da sie bis zu 90 W PoE-Strom und -Daten pro Port über vorhandene Ethernet-Kabel liefern. Dank der PoE-Technologie in diesen industriellen PoE++-Switches benötigen Benutzer nur einen Kabelsatz, um sowohl Daten als auch Strom zu liefern. Verknüpfen Sie PoE-Geräte, wie z. B. leistungsstarke Wireless Access Points, IP-Kameras, VoIP-Telefonsysteme, IPTV-Decoder und Zugangskontrollen, ganz einfach mit diesem robusten industriellen PoE+-Switch.

Ein Netzwerkdiagramm eines Netzwerk-Switches mit 10 Ports, der mit einer PoE-Kamera und einem Wireless Access Point-Gerät mit bis zu 360 Watt verbunden ist.

PoE++

Die 360 W PoE-Gesamtleistung unterstützt bis zu acht Power over Ethernet-Geräte mit PoE (15,4 W), PoE+ (30 W) oder PoE++ (90 W).

Ein Netzwerkdiagramm eines Netzwerk-Switches mit 10 Ports, das eine andere Eingangsstromverbindung zeigt.

Redundante Stromversorgung

Mehrere Stromeingänge sorgen für redundante Stromversorgung mit Überlastungsschutz und minimieren so die Ausfallzeiten des Netzwerks (Netzteile sind separat erhältlich).

Grafik mit vier Symbolen: Vibration, Temperatur, Schock und Schutzart IP30.

Industriell gehärtetes Design

Robustes IP30-Gehäuse mit hoher Vibrations- und Stoßfestigkeit, ESD/EMI-Überspannungsschutz und einem großen Betriebstemperaturbereich (- 40°-75° C).

Die Abbildung zeigt ein Lager mit einer Kamera und einem WiFi Access Point, die mit dem hervorgehobenen TI-BG104 in einem Gehäuse verbunden sind. Der TI-BG104 ist mit einem Server verbunden, um die Netzwerkeinrichtung zu demonstrieren.

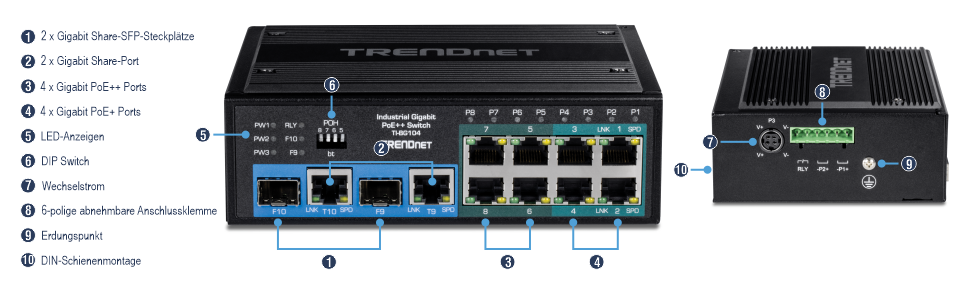

Das Visual zeigt die Frontansicht des TI-BG104. Zu den beschrifteten Komponenten gehören ein DIP-Switch, LED-Anzeigen, zwei gemeinsam genutzte Gigabit-SFP-Steckplätze, zwei gemeinsam genutzte Gigabit-Ports, vier Gigabit PoE++-Ports und vier Gigabit PoE+-Ports. Die Rückansicht verfügt über eine DIN-Schienenhalterung, Wechselstrom, einen abnehmbaren 6-poligen Klemmenblock und einen Erdungspunkt.

PoE Gesamtleistung

Die 360 W PoE-Gesamtleistung dieses industriellen 802.3bt PoE++-Switches unterstützt bis zu acht Power over Ethernet-Geräte mit PoE (15,4 W), PoE+ (30 W) oder PoE++ (90 W)

Netzwerkports

4 x Gigabit PoE++-Ports (802.3bt PoE++-Ports), 4 x Gigabit PoE+-Ports und 2 x Gigabit Share-Ports (SFP oder RJ-45)

DIN-Schienen-/Wandbefestigung

Metallgehäuse mit Schutzklasse IP30 mit Hardware zur DIN-Schienen- und Wandbefestigung

Schaltkapazität

20 Gbps Schaltkapazität

Redundante Stromversorgung

Zwei Stromeingänge für Redundanz mit Überlastungsschutz (Netzteile separat erhältlich, Modell TI-S48048)

Alarmrelais

Das Alarmrelais des industriellen PoE++-Switches wird bei einem Stromausfall der primären und/oder redundanten Stromversorgung ausgelöst

Jumbo Frame

Verschickt größere Pakete oder Jumbo Frames (bis zu 10 KB) für bessere Leistung

Rated for Extreme Environments

Stabiles IP30 Gehäuse hält hoher Stoß- und Vibrationsbelastung stand; geeignet zum Gebrauch in einem breiten Temperaturbereich (- 40 – 75 °C (- 40 - 167 °F)) unter rauen Bedingungen.

Stoß- und vibrationsfest

Schock- (IEC 60068-2-27), Freifall- (IEC 60068-2-32), und Vibrationszertifizierung (IEC 60068-2-6)

Erdungspunkt

Der Erdungspunkt am industriellen PoE++-Switch schützt die Geräte vor externen Stromstößen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Geräteschnittstelle
  • 4 x Gigabit PoE++ Ports
  • 4 x Gigabit PoE+ Ports
  • 2 x Gigabit Share-Port
  • 2 x Gigabit Share-SFP-Steckplätze
  • 6-polige abnehmbare Anschlussklemme
  • LED-Anzeigen
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
Data Transfer Rate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
  • Gigabit: 2000 Mbit/s (Vollduplex)
  • Glasfaser: 2000Mbps (Vollduplex)
Leistung
  • RAM Datenpuffer: 256KB
  • Switching Fabric: 20Gbps
  • MAC Adresstabelle: 11K Einträge
  • Jumbo Frames: 10 KB
  • Weiterleitungsrate: 8,9 Mpps (64-byte Paketgröße)
Sonderfunktionen
  • Gehärtete Komponenten, die für extreme Temperaturen ausgelegt sind
  • Mehrere Stromeingänge
  • Auto-Negotiation
  • Automatische Speicher- und Weiterleitungsarchitektur
  • Automatisches Lernen von Adressen und Alterung von Adressen
  • ESD-Schutz 8KV
Gleichstromversorgung
  • Eingang: 48 – 56V DC
  • Ompatibles Netzgerät: TI-S24048, TI-S48048 (separat erhältlich)
  • Consumo máximo: 6.2W (sin dispositivos alimentados)
Wechselstrom
  • Eingang: 100 – 240V AC, 50/60Hz, 2A
  • Kompatibles Netzteil: 48VDC3000 (separat erhältlich)
  • Ausgang: 48C DC, 3,34A 160W max.
PoE
  • PoE: hasta 15.4W por puerto
  • PoE+: hasta 30W por puerto
  • PoE++: bis zu 90W pro Port
  • Gesamtleistung: 360W
Klemmleiste
  • Redundante Stromeingänge, Alarmrelaiskontakt, 6-polig
  • Kabelbereich: 0,34mm^2 bis 2,5mm^2
  • Volldraht (AWG): 12-24/14-22
  • Litzendraht (AWG): 12-24/14-22
  • Anzugsmoment: 5 Pfund - In / 0,5Nm / 0,56 Nm
  • Kabel-Abisolierlänge: 7-8mm
Alarmrelais-Kontakt
  • Relaisausgänge mit einer Strombelastbarkeit von 1A, 24V DC
  • Modo cortocircuito cuando se conectan dos fuentes de alimentación
  • Modo circuito abierto cuando se conecta una sola fuente de alimentación
MTBF
  • 510,304 Stunden
Gehäuse
  • IP30 Metallgehäuse
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
  • 8KV ESD-Schutz
Betriebstemperatur
  • - 40° – 75° C (-40 – 167° F)
Betriebsfeuchtigkeit
  • Max. 90% nicht-kondensierend
Maße
  • 156 x 122 x 48mm (6,1 x 4,8 x 1,9 zoll)
Gewicht
  • 630g (1,38 Pfund)
Zertifizierungen
  • CE
  • FCC
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TI-BG104
  • Schnellinstallationsanleitung
  • Abnehmbare Klemmleiste
  • DIN-Rail Halterung

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
