8-Port industrieller Fast Ethernet PoE+ DIN-Rail Switch

TI-PE80 (Version v1.0R)

  • 8 x Fast Ethernet PoE+ Ports
  • 200 Watt PoE-Gesamtleistung
  • 1.6 Gbit/s Schaltkapazität
  • Gehärteter Metallschalter nach Schutzart IP30
  • Inklusive DIN-Schienenmontage und Wandmontagehalterungen
  • Großer Betriebstemperaturbereich von -40° - 75°C (-40° - 167°F)
  • Dual redundante Stromversorgungen mit Überlastschutz
  • Alarmrelais ausgelöst durch Stromausfall
  • Netzteil separat erhältlich (Modell TI-S24052, TI-S24048)
  • NDAA/TAA-konform
NDAA/TAA Compliant

Die industriellen Fast Ethernet DIN-Rail-Switche von TRENDnet verfügen über ein robustes Metallgehäuse nach IP30. Diese industriellen Ethernet-Switche sind so konzipiert, dass sie hohen Vibrationen und Stößen standhalten und sowohl bei niedrigen als auch bei hohen Temperaturen in industriellen Umgebungen innerhalb eines weiten Temperaturbereichs von -40° - 75° C (-40° - 167° F) arbeiten. Redundante Stromeingänge mit Überlastschutz an jedem industriellen Ethernet-Switch minimieren die Netzwerk-Ausfallzeiten. Installateure und Integratoren können durch die Lieferung von bis zu 30 W PoE-Leistung und Daten pro Port über bestehende Ethernet-Kabel mit den industriellen Fast Ethernet Switchen von TRENDnet Gerätekosten sparen und die Installationszeit verkürzen. Mit der PoE-Technologie benötigen Anwender nur einen Kabelsatz, um sowohl Daten als auch Strom vom industriellen, nicht verwalteten PoE+-Switch zu beziehen. Mit diesen industriellen, unverwalteten PoE+-Switchen können Sie PoE-Geräte wie leistungsstarke drahtlose Zugangspunkte, PTZ und andere fortschrittliche IP-Kameras, VoIP-Telefonsysteme, IPTV-Decoder, Zugangskontrollen und vieles mehr einfach vernetzen.

alt="TI-PE80 mit drei Geräten (zwei Kameras und Zugangspunkte) verbunden mit einem 200-Watt-PoE+-Leistungsbudget.

PoE+ Power

Mit einer PoE+ Gesamtleistung in Höhe von 200 Watt versorgt das Gerät bis zu vier Power-over-Ethernet Geräte mit PoE+ Leistung.

alt="TI-PE80, der an zwei externe Stromquellen (v1 und v2) mit Alarmausgang angeschlossen ist.

Redundante Stromversorgung

Zwei Stromeingänge bieten redundante Stromversorgung mit Überlaststromschutz und ein Ausgangsalarmrelais zur Anzeige eines Stromausfalls am Eingang.

Industriell gehärtetes Design

Ausgestattet mit einem robusten Gehäuse nach IP30, das so ausgelegt ist, dass es einem hohen Grad an Vibration, Erschütterung und Betrieb in einem weiten Temperaturbereich von -40 - 75°C (-40 - 167°F) standhält.

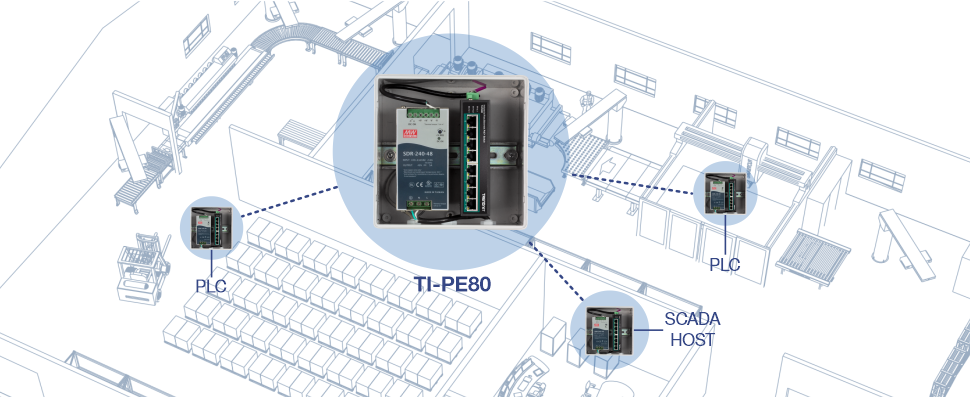

Un plan d’usine avec des composants connectés à un appareil central étiqueté TI-PE80. Vue rapprochée de la structure détaillée de la TI-PE80. La disposition comprend deux appareils étiquetés PLC et un étiqueté SCADA HOST reliés par des lignes pointillées, et les machines, les zones de stockage et les postes de travail indiquent l’environnement industriel.

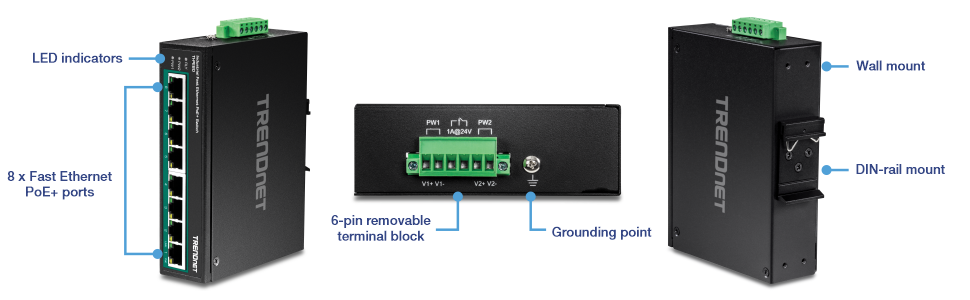

Vorderansicht eines TRENDnet Industrial Network Switches mit beschrifteten Merkmalen. Es verfügt über acht Fast Ethernet PoE+-Ports, LED-Anzeigen, einen abnehmbaren 6-poligen Klemmenblock, einen Erdungspunkt, eine Wandhalterung und eine DIN-Schienenhalterung. Entwickelt für Installations- und Einrichtungszwecke.

PoE+ Power

Der industrielle Ethernet-Switch verfügt über eine PoE+ Gesamtleistung in Höhe von 90 Watt, um bis zu vier Power over Ethernet Geräte mit PoE+ Power zu versorgen

Einfache Installation

Keine Konfiguration erforderlich, einfach PoE+ Netzwerkgeräte an den industriellen Ethernet-Switch anschließen

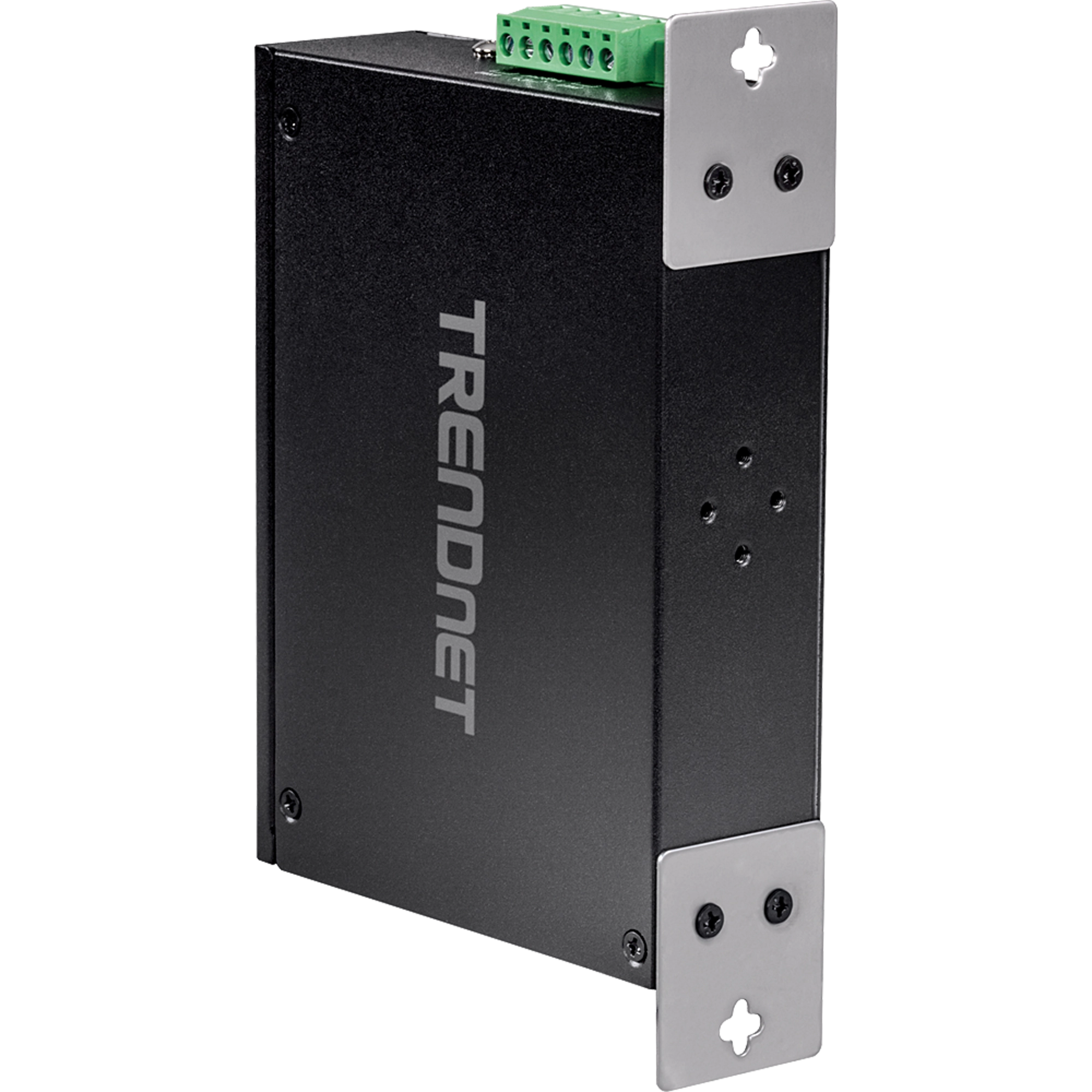

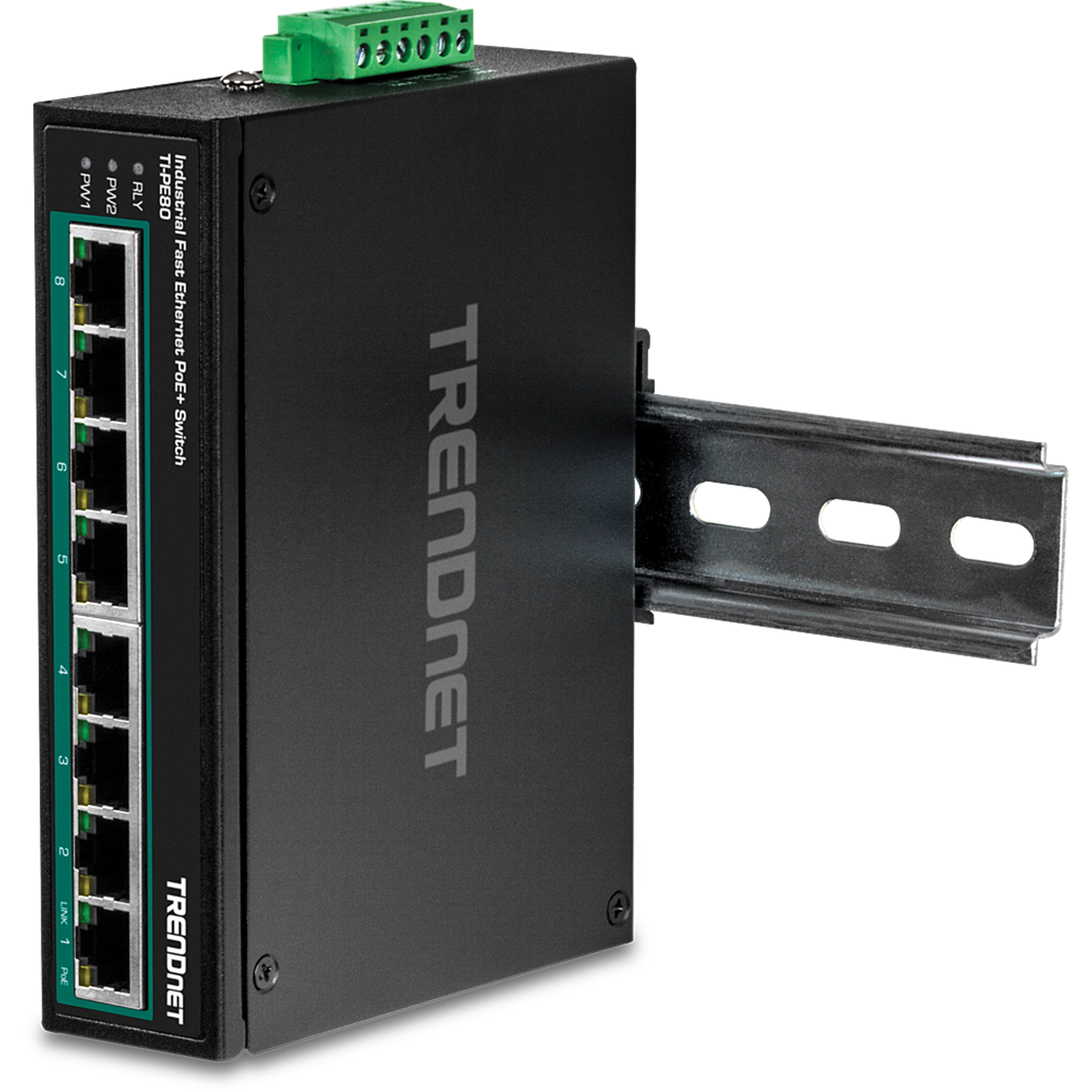

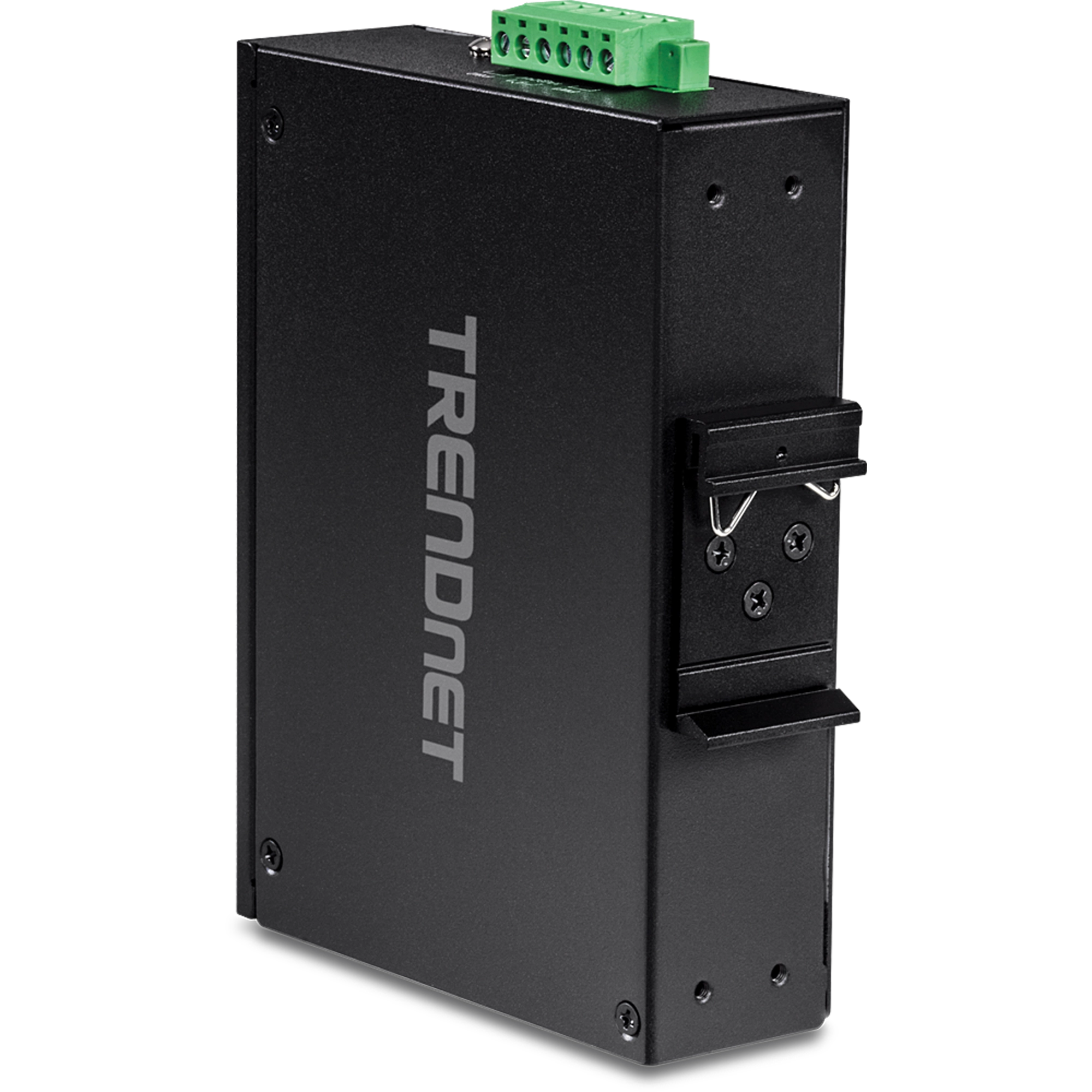

Montagezubehör

Metallgehäuse nach IP30 mit DIN-Rail-Halterung und Hardware für Wandmontage im Lieferumfang enthalten

Redundante Stromversorgung

Dual redundante Stromversorgungen mit Überlastschutz (Netzteil separat erhältlich, Modelle: TI-S24052, TI-S24048)

Großer Temperaturbereich

Ein großer Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F) ermöglicht die Installation in industriellen Umgebungen mit extremen Heiß- oder Kaltbedingungen

Stoß- und vibrationsfest

Stoß- (EN 60068-2-27), freifall- (EN 60068-2-32) und vibrationsfest (EN 60068-2-6)

Erfüllung elektromagnetischer Vorschriften

Entspricht den industriellen EMS-Zertifizierungen (IEC 61000-4-2) ESD: Kontakt: 6kV | Luft: 8kV, (IEC 61000-4-4-4) EFT: Leistung: 2kV | Signal: 2kV, (61000-4-5) Überlast: Leistung: 2kV | Signal: 2kV

Erdungspunkt

Jeder industrielle, unverwaltete PoE+-Switch verfügt über einen Erdungspunkt, um das Gerät vor externen Stromschlägen zu schützen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Geräteschnittstelle

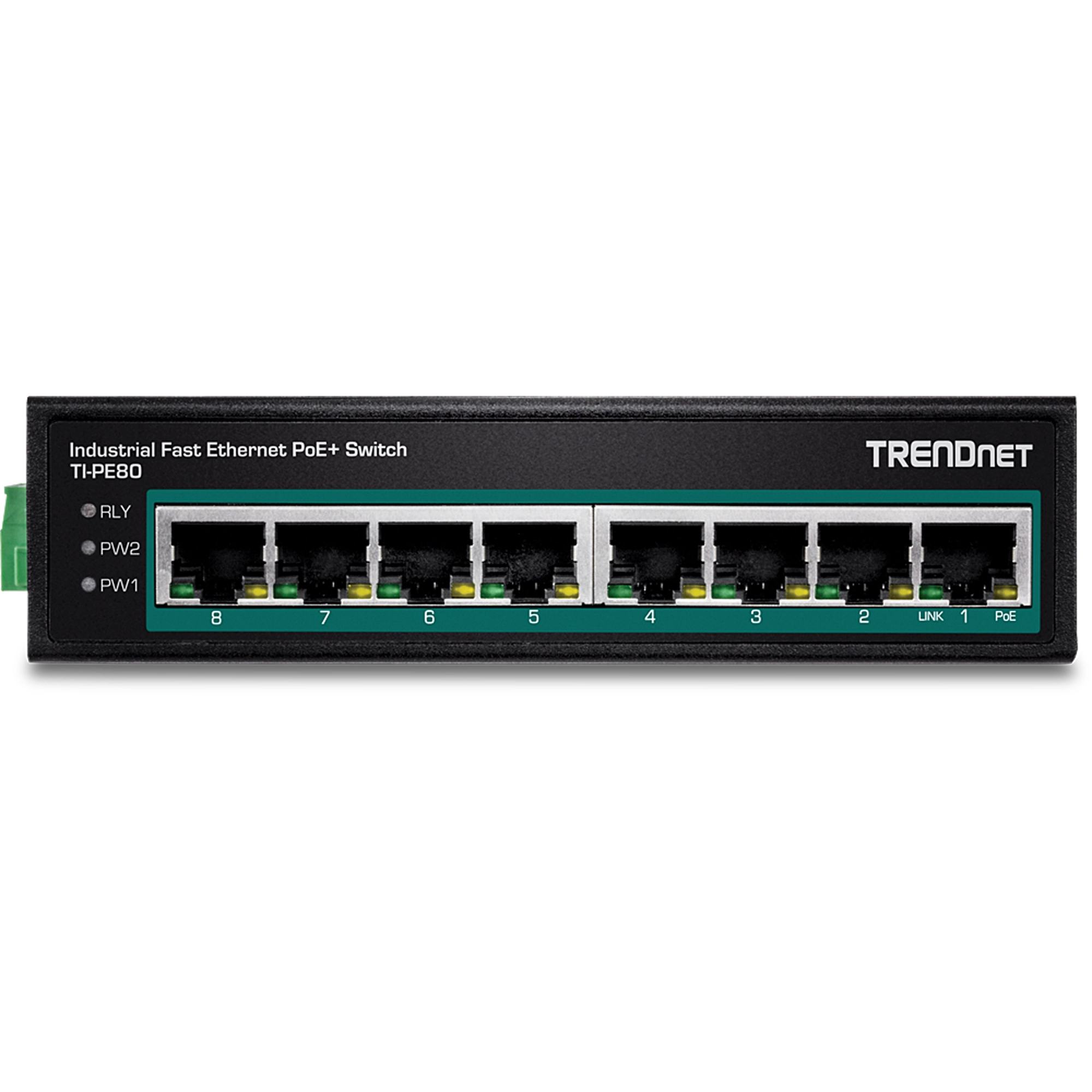

  • 8 Fast Ethernet PoE+ Ports
  • 6-polige abnehmbare Anschlussklemme
  • LED-Leuchten
  • Wandbefestigung
  • DIN-SCHIENENMONTAGE
  • Erdungspunkt
Datenübertragungsrate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
Leistung
  • Daten-RAM-Puffer: 128 KB
  • Switching Fabric: 1,6Gbps
  • MAC Adresstabelle: 1K Einträge
  • Weiterleitungsrate: 0.744, Mpps (64-byte Paketgröße)
Besondere Funktionen
  • Gehärtete Komponenten für extreme Temperaturbedingungen
  • Zwei redundante Stromeingänge
  • ESD 8KV Unterstützung
  • Flache Bauweise
Gleichstromversorgung
  • Eingangsleistung: 48 – 56V DC
  • Empfohlene Stromversorgung: TI-S24052, TI-S24048 (separat erhältlich)
  • Max. Verbrauch: 5,76 W (ohne PoE)
  • PoE
  • PoE-Gesamtleistung: 200W

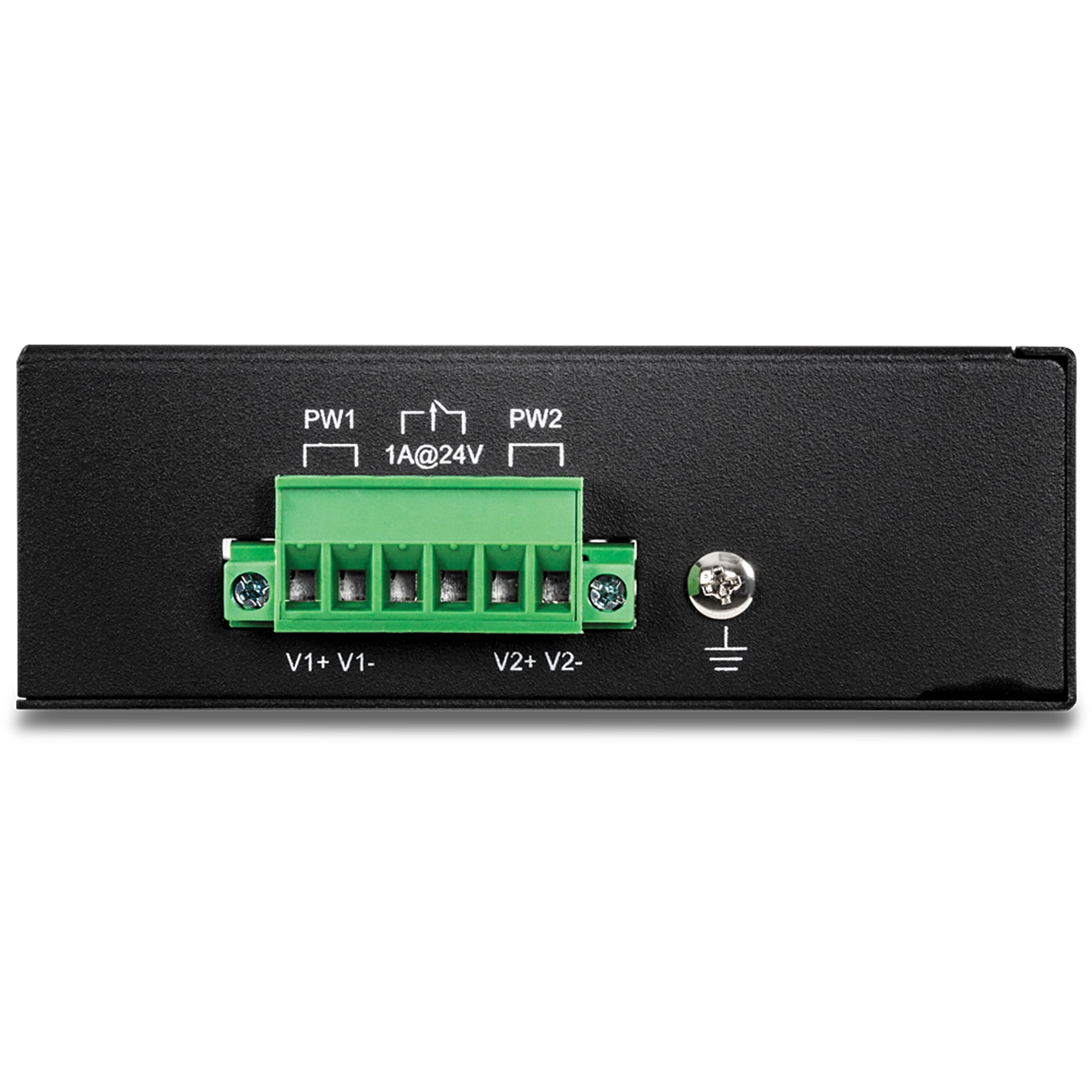

Klemmleiste
  • Redundante Stromeingänge, Alarmrelaiskontakt, 6-polig
  • Kabeldurchmesser: 0,34 mm^2 bis 2,5 mm^2
  • Volldraht (AWG): 12-24/14-22
  • Feindraht (AWG): 12-24/14-22
  • Drehmoment: 5 Pfund – In / 0,5Nm / 0,56 Nm
  • Abisolierlänge: 7 – 8mm
  • Alarmrelaiskontakt
  • Relaisausgang mit Strombelastbarkeit in Höhe von 1A, 24V DC
  • Arbeitsstromprinzip, wenn zwei Stromquellen angeschlossen sind
  • Kurzschlussmodus, wenn nur eine Stromquelle angeschlossen ist
MTBF
  • 510,304 Stunden
Gehäuse
  • IP30 Metallgehäuse
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
Betriebstemperatur
  • -40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95 % nicht kondensierend
Maße
  • 104 x 82 x 32mm (4 x 3.2 x 1.25 Zoll)
Gewicht
  • 486g (17.1 Unzen)
Zertifizierungen
  • CE
  • FCC
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TI-PE80
  • Schnellinstallationsanleitung
  • Abnehmbare Klemmleiste
  • DIN-Schienen- und Wandbefestigungszubehör

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
