8-Port industrieller Gigabit PoE+ DIN-Rail-Switch (24 - 56V)

TI-PG80B (Version v1.0R)

  • 8 x Gigabit PoE+ Ports (bis zu 30W)
  • PoE-Gesamtleistung 120W@24V – 200W@48V
  • 16 Gbit/s Schaltkapazität
  • Gehärteter Metallschalter nach Schutzart IP30
  • Inklusive DIN-Schiene und Wandhalterung
  • Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F)
  • Duale 24 - 56V DC Spannungseingänge für Redundanz
  • Netzteil separat erhältlich (Modell: TI-S15052, TI-S24052, TI-S12024, TI-S24048)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

Der 8-Port industrielle Gigabit PoE+ DIN-Rail-Switch von TRENDnet, Modell TI-PG80B, ist ein industrieller variabler Spannungswandler mit acht Gigabit PoE+ Ports und einer PoE-Gesamtleistung von 200W. Benutzer können acht PoE+-Geräte an diesen industriellen PoE+-Switch mit variabler Spannung anschließen, um eine schnelle Verbindung zum Netzwerk herzustellen. Der industrielle PoE+-Switch mit variabler Spannung ist mit einem robusten Metallgehäuse nach IP30 ausgestattet und so konzipiert, dass er einem hohen Grad an Vibration und Schock standhält und gleichzeitig in einem weiten Temperaturbereich von -40° - 75° C (-40° - 167° F) für industrielle Umgebungen eingesetzt werden kann. Zwei 24 - 56V DC-Netzeingänge am industriellen Switch mit variabler Spannung sorgen für Redundanz mit Netzausfallalarmrelais.

Ein Netzwerkdiagramm eines Netzwerk-Switches mit 8 Ports, der mit einer PoE-Kamera und einem Wireless Access Point-Gerät mit bis zu 200 Watt verbunden ist.

PoE-Leistung

Der industrielle PoE-Switch mit variabler Spannung verfügt über eine PoE+ Gesamtleistung von 200 W und versorgt bis zu acht Power over Ethernet-Geräte mit PoE+-Leistung.

Schematische Darstellung eines industriellen Gigabit-PoE+-DIN-Rail-Switches mit 8 Anschlüssen (24 – 56 V) mit einem 24-56 V Gleichstromeingang, Überlaststromschutz und dem Symbol einer Alarmleuchte.

Fehlertoleranz

Der industrielle PoE-Switch mit variabler Spannung verfügt über zwei 24V - 56V DC-Leistungseingänge für Redundanz mit Überlastschutz.

Grafik mit vier Symbolen: Vibration, Temperatur, Schock und Schutzart IP30.

Industrielles Design

Ausgestattet mit einem robusten Gehäuse nach IP30, das gegen starke Vibrationen und Stöße beständig ist und in einem weiten Temperaturbereich von -40° - 75° C (-40° - 167° F) arbeitet.

Ein technisches Diagramm stellt einen Netzwerkaufbau in einer industriellen Umgebung dar. In der Mitte befindet sich ein TI-PG80B-Gerät, das mit einem blauen Kreis hervorgehoben ist. Dieses Gerät ist über gestrichelte Linien mit mehreren anderen Komponenten verbunden. Auf der linken Seite ist eine SPS (Speicherprogrammierbare Steuerung) mit einer Überwachungskamera verbunden. Eine weitere SPS befindet sich auf der rechten Seite des Diagramms. Zusätzlich ist unten ein SCADA-Host (Supervisory Control and Data Acquisition) angeschlossen. Der Hintergrund zeigt einen detaillierten Grundriss einer Industrieanlage, einschließlich Maschinen, Förderbändern und Sitzanordnungen, die auf ein komplexes und miteinander verbundenes System hinweisen.

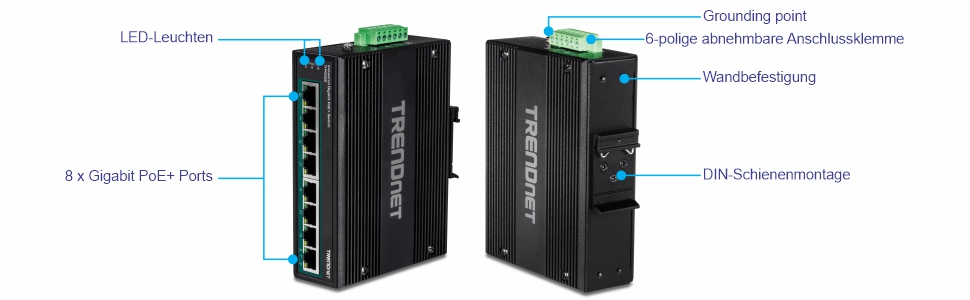

Mehrere Ansichten eines industriellen Gigabit-PoE+-DIN-Schienen-Switches mit 8 Anschlüssen. In der linken Ansicht befinden sich acht vertikal ausgerichtete Gigabit PoE+-Ports mit LED-Anzeigen. In der rechten Ansicht sind mehrere Komponenten zu sehen, darunter ein Erdungspunkt an der Oberseite, ein abnehmbarer 6-poliger Klemmenblock neben dem Erdungspunkt, eine Wandhalterung an der Seite und eine DIN-Schienenhalterung unterhalb der Wandhalterung. Entwickelt für Netzwerkkonnektivität und Flexibilität bei der Montage.

PoE+-Power Budget

Industrieller Switch mit variabler Spannung liefert bis zu 30 W PoE-Leistung pro Port mit einer PoE-Gesamtleistung von 200 W.

Netzwerk-Ports

8 Gigabit PoE+ Ports

DIN-Schienen-/Wandbefestigung

Metallgehäuse nach IP30 mit DIN-Rail und Wandhalterung im Lieferumfang enthalten.

Schaltkapazität

16 Gbit/s Schaltkapazität

Redundante Stromversorgung

Duale 24V - 56V DC Leistungseingänge mit Überlastschutz (kompatible Netzteile für diesen industriellen PoE+ Switch mit variabler Spannung separat erhältlich, Modelle: TI-S15052, TI-S24052, TI-S12024, TI-S24048)

Jumbo Frame

Industrieller Switch mit variabler Spannung sendet größere Pakete oder Jumbo-Frames (bis zu 9KB) für mehr Leistung.

Breiter Betriebstemperaturbereich

Industrieller Switch mit variabler Spannung, ausgelegt für einen Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F).

Stoß- und vibrationsfest

Stoß- (EN 60068-2-27), freifall- (EN 60068-2-32) und vibrationsfest (EN 60068-2-6)

Erdungspunkt

Der Erdungspunkt des industriellen Switch mit variabler Spannung schützt das Gerät vor äußeren elektrischen Überspannungen.

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Geräteschnittstelle
  • 8 x Gigabit PoE+ Ports
  • 6-polige abnehmbare Anschlussklemme
  • LED-Leuchten
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
Datenübertragungsrate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
  • Gigabit: 2000 Mbit/s (Vollduplex)
Leistung
  • Daten-RAM-Puffer: 128KB
  • Switching Fabric: 1,6Gbps
  • MAC Adresstabelle: 4 K Einträge
  • Jumbo Frames: 9 KB
  • Weiterleitungsrate: 11,9 Mpps (64-byte Paketgröße)
Sonderfunktionen
  • Gehärtete Komponenten, die für extreme Temperaturen ausgelegt sind
  • Zwei Stromeingänge
  • ESD 8kV Unterstützung
Gleichstromversorgung
  • Eingangsleistung: 24 – 56V DC
  • Kompatibles Netzteil: TI-S15052, TI-S24052, TI-S12024, TI-S24048 (separat erhältlich)
  • Max. Verbrauch: 5,3 W (ohne PoE)
PoE
  • Max. Gesamtleistung: 200W bei 56V DC
  • Max. Gesamtleistung: 120W bei 24V DC
Klemmleiste
  • Redundante Stromeingänge, Alarmrelaiskontakt, 6-polig
  • Kabeldurchmesser: 0,34 mm^2 bis 2,5 mm^2
  • Volldraht (AWG): 12-24/14-22
  • Feindraht (AWG): 12-24/14-22
  • Drehmoment: 5 Pfund – In / 0,5Nm / 0,56 Nm
  • Abisolierlänge: 7 – 8mm
Alarmrelais-Kontakt
  • Relaisausgänge mit einer Strombelastbarkeit von 1A, 24V DC
  • Offener Stromkreismodus bei Anschluss von zwei Stromquellen
  • Kurzschlussmodus bei Anschluss von nur einer Stromquelle
MTBF
  • 529,765 Stunden
Gehäuse
  • IP30 Metallgehäuse
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
Betriebstemperatur
  • -40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 90% nicht-kondensierend
Maße
  • 142 x 105 x 36mm (5,6 x 4,1 x 1,4 Zoll)
Gewicht
  • 3,89 kg (8,5 Pfund)
Zertifizierungen
  • CE
  • FCC
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantie
  • 3 Jahre Begrenzte

PACKUNGSINHALT
  • TI-PG80B
  • Schnellinstallationsanleitung
  • Abnehmbare Klemmleiste
  • DIN-Schienen- und Wandbefestigungszubehör

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
