6-Port industrieller Gigabit PoE+ Switch mit Frontzugang für Wandmontage

TI-PG62F (Version v1.0R)

  • 4 x Gigabit PoE+ Ports
  • Zwei Gigabit SFP-Slots
  • 120W PoE-Gesamtleistung
  • 12Gbps Schaltkapazität
  • Weiterleitungsrate: 8.9Mpps (64 Byte Paketgröße)
  • Unterstützt Jumbo-Frames bis zu 10KB
  • Gehärtetes Metallgehäuse mit Schutzklasse IP40
  • Inklusive DIN-Rail-Halterung und magnetischem Wandhalterungsset
  • Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F)
  • Redundante Stromeingänge mit Überlaststromschutz
  • Alarmrelais ausgelöst durch Stromausfall
  • Netzteil separat erhältlich (Modelle: TI-S15052, TI-S24052, TI-S12048, TI-S24048 und 48VDC3000)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

Die industrielle Gigabit PoE+ Switch-Serie mit Frontzugang für Wandmontage von TRENDnet eignet sich hervorragend für IP-Überwachungs-, IoT- und Automatisierungsnetzwerke für Haushalte und Unternehmen. Diese robusten industriellen Gigabit-Flat-Switche bieten Frontzugang zu Ports und Stromschnittstellen für eine einfachere Installation. Die flache und kompakte Größe macht sie ideal für Schrankinstallationen bei beengten Platzverhältnissen. Jeder gehärtete industrielle Frontzugangsschalter verfügt über Gigabit-PoE+-Ports zum Anschluss von Geräten wie Wireless Access Points, IP-Kameras und IoT-Geräten. Diese gehärteten Frontschalter sind mit einem Metallgehäuse nach IP40 ausgestattet, das einem hohen Grad an Vibration und Schock standhält und in einem weiten Temperaturbereich von -40° - 75° C (-40° - 167° F) für industrielle Umgebungen eingesetzt werden kann.

TI-PG62F 6-Port Industrie-Gigabit-PoE+-Wandmontage-Switch mit Frontzugriff, montiert an einem Netzwerkschrank, der seine flache und kompakte Größe hervorhebt, ideal bei begrenztem Platzangebot.

Wandmontierbarer Frontzugangsschalter

Der wandmontierbare flache Switch bietet Frontzugang zu Anschlüssen und Stromschnittstellen für eine einfachere Installation. Seine flache und kompakte Größe macht ihn ideal für Schrankinstallationen mit begrenztem Platz.

TI-PG62F 6-Port Industrie-Gigabit-PoE+-Wandmontage-Switch mit Frontzugriff, mit drei angeschlossenen Geräten (zwei Kameras und einem Zugangspunkt) und einem PoE-Leistungsbudget von 120 Watt.

PoE+ Power

Die 240W PoE-Gesamtleistung liefert PoE-Strom vom gehärteten industriellen Frontzugangsswitch an bis zu acht Power over Ethernet-Geräte.

Vier Symbole, die jeweils unterschiedliche Funktionen oder Schutzmaßnahmen darstellen: Gerät mit Vibrationslinien: weist auf Vibrations- oder Stoßfestigkeit hin, Thermometer: bedeutet Temperaturbeständigkeit, Blitz: steht für elektrischen Widerstand oder Schutz vor Überspannungen, Text “IP40”: gibt eine spezifische Schutzart (IP) gegen Staub und Wasser an.

Gehärtetes Industriedesign

Ausgestattet mit einem Metallgehäuse mit Schutzart IP40 ist dieser Frontzugangsswitch so konzipiert, dass er einem hohen Grad an Vibration und Erschütterung standhält und gleichzeitig in einem weiten Temperaturbereich von -40° - 75° C (-40° - 167° F) für industrielle Umgebungen eingesetzt werden kann

Die Abbildung zeigt ein zweistöckiges Gebäude mit einem Schwerpunkt auf einem Lagerbereich im Erdgeschoss und einer Bürofläche im Obergeschoss. Im Erdgeschoss befinden sich mehrere in Reihen angeordnete Schränke, mit einem Regal an der Rückwand und einer Tür auf der rechten Seite. Im Obergeschoss befinden sich mehrere Schreibtische und Stühle, die an eine Büroumgebung erinnern. An den Außenwänden des Gebäudes sind Überwachungskameras angebracht. Ein kreisförmiger Einsatz in der oberen rechten Ecke zeigt die Nahaufnahme eines industriellen Gigabit-PoE+-Wand-Frontzugriffs-Switches mit 6 Anschlüssen und eines Netzteils in einem Gehäuse. In der Szene ist auch ein geparktes Auto im Vordergrund zu sehen, das die äußere Umgebung des Gebäudes andeutet.

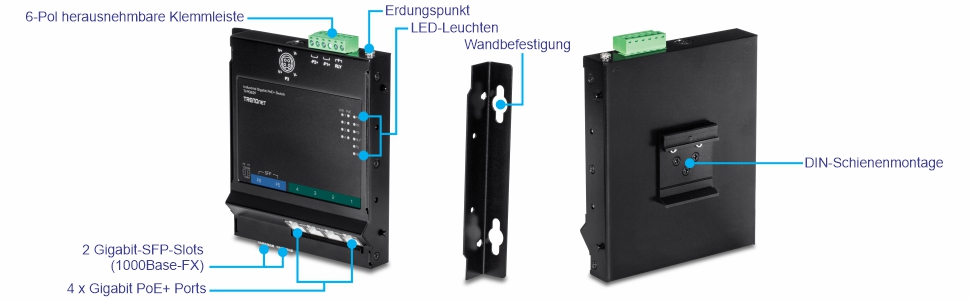

Ein Netzwerkgerät mit einem sechspoligen, abnehmbaren Klemmenblock an der Oberseite, einem Erdungspunkt und LED-Anzeigen auf der Vorderseite. Es verfügt über zwei Gigabit-SFP-Steckplätze (100/1000Base-FX) und vier Gigabit-PoE+-Ports an der Unterseite. Das Gerät kann mit einer Wandhalterung oder einer DIN-Schienenhalterung montiert werden. Die Wandhalterung ist eine separate Halterung, während die DIN-Schienenhalterung an der Rückseite des Gerätes befestigt wird. Das Gerät ist schwarz und rechteckig mit Beschriftungen, die die spezifischen Teile und ihre Funktionen angeben.

Netzwerkports

4 Gigabit PoE+ Ports and 2 Gigabit SFP-Slots

PoE Power

Liefert bis zu 30 W PoE+-Leistung pro Port mit einer Gesamtleistung in Höhe von 120 Watt

Hardware Design

Das wandmontierbare Hardware-Design bietet Frontzugang zu Anschlüssen und Stromschnittstellen für einfachere Installation.

Kompakt

Die flache und kompakte Größe ist ideal für Schrankinstallationen, bei denen der Platz begrenzt ist

Montagezubehör

Inklusive DIN-Rail-Halterung und magnetischem Wandhalterungsset

Schaltkapazität

12 Gbit/s Schaltkapazität

Redundante Stromversorgung

Zwei Stromeingänge bieten redundante Stromversorgung mit Überlaststromschutz und ein Ausgangsalarmrelais zur Anzeige von Eingangsleistungsausfall (Netzteil separat erhältlich, Modelle: TI-S12048, TI-S24048 und 48VDC3000)

Alarmrelais

Alarm wird ausgelöst durch Ausfall der primären und/oder redundanten Stromversorgung

Jumbo Frame

Verschickt größere Pakete oder Jumbo Frames (bis zu 10 KB) für bessere Leistung

Großer Temperaturbereich

Gehärtetes Industriegehäuse bietet einen weiten Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F) und ermöglicht den Einbau in extrem heißen und kalten Umgebungen

Stoß- und vibrationsfest

Gehärtetes Design für Schock (EN 60068-2-2-27), Freifall (EN 60068-2-32) und Vibration (EN 60068-2-6) für den industriellen Einsatz

Erfüllung elektromagnetischer Vorschriften

Entspricht den industriellen EMS-Zertifizierungen (IEC 61000-4-2) ESD: Kontakt: 6kV | Luft: 8kV, (IEC 61000-4-4-4) EFT: Leistung: 2kV | Signal: 2kV, (61000-4-5) Überlast: Leistung: 2kV | Signal: 2kV

LED-Leuchten

LED-Leuchten zeigen den Strom- und Portzustand an

Erdungspunkt

Erdungspunkt schützt Ausrüstung vor externen elektrischen Überspannungen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Geräteschnittstelle
  • 4 x Gigabit PoE+ Ports
  • 2 Gigabit-SFP-Slots (100/1000Base-FX)
  • 6-polige abnehmbare Anschlussklemme
  • LED-Anzeige
  • DIN-Schienenmontage
  • Wandbefestigung
  • Magnetische Befestigung
  • Erdungspunkt
Data Transfer Rate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
  • Gigabit: 2000 Mbit/s (Vollduplex)
  • SFP: 2000 Mbit/s (Vollduplex)
Leistung
  • Daten RAM Pufferbetrieb: 128 KB
  • Switch Fabric: 12 Gbit/s
  • MAC-Adresstabelle: 1.000 Einträge
  • Jumbo Frames: 10 KB
  • Weiterleitungsrate: 8.9 Mpps (64-byte Paketgröße)
Besondere Funktionen
  • Gehärtete Komponenten für extreme Temperaturbedingungen
  • Redundante Stromeingänge
  • DIN-Netzteil (separat erhältlich: Modell 48VDC3000)
  • ESD 8kV Unterstützung
  • Flache Bauweise
Gleichstromversorgung
  • Eingangsleistung: 48 – 56V DC
  • Kompatibles Netzteil: TI-S15052, TI-S24052, TI-S12048, TI-S24048 (separat erhältlich)
  • Max. Verbrauch: 7.2 W (ohne PoE)
Wechselstrom
  • Eingang: 100 - 240 V AC, 50/60 Hz, 2 A
  • Kompatibles Netzteil: 48VDC3000 (separat erhältlich)
  • Ausgang: 48V DC, 3,34 A 160 W max.
PoE
  • PoE-Gesamtleistung: 120 Watt@56V DC Eingang
DIP-Schalter
  • DIP 1: AUS (F6 SFP 1000Mbps standardmäßig)
  • EIN (F6 SFP 100Mbps)
  • DIP 2: AUS (F5 SFP 1000Mbps standardmäßig)
  • EIN (F5 SFP 100Mbps)
Klemmleiste
  • Redundante Stromeingänge, Alarmrelaiskontakt, 6-polig
  • Kabeldurchmesser: 0,34 mm^2 bis 2,5 mm^2
  • Volldraht (AWG): 12-24/14-22
  • Feindraht (AWG): 12-24/14-22
  • Drehmoment: 5 Pfund – In / 0,5Nm / 0,56 Nm
  • Abisolierlänge: 7 – 8mm
Alarmrelais-Kontakt
  • Relaisausgang mit Strombelastbarkeit in Höhe von 1A, 24V DC
  • Offener Stromkreismodus bei Anschluss von zwei Stromquellen
  • Kurzschlussmodus, wenn nur eine Stromquelle angeschlossen ist
MTBF
  • 500,000 Stunden
Gehäuse
  • IP40 Metallgehäuse
  • DIN-Schienenmontage
  • Wandbefestigung
  • Magnetische Befestigung
  • Erdungspunkt
Betriebstemperatur
  • - 40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße
  • 150 x 145 x 26.7mm (5.9 x 5.7 x 1.1 Zoll)
Gewicht
  • 420 g (14,8 Unzen)
Zertifizierungen
  • CE
  • FCC
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TI-PG62F
  • Schnellinstallationsanleitung
  • Abnehmbare Klemmleiste
  • DIN-Schienen-, Wand- und Magnetmontage-Kit

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
