16-Port industrieller Gigabit L2 Managed DIN-Rail-Switch

TI-G160i (Version v1.0R)

  • 16 x Gigabit Ports
  • 32 Gbit/s Schaltkapazität
  • Gehärtetes Metallgehäuse mit Schutzklasse IP30
  • Mit Halterung für DIN-Rail Montage
  • Betriebstemperaturbereich von -40° bis 75°C (-40° bis 167°F)
  • Unterstützt LACP, STP/RSTP, VLAN, und IGMP Snooping
  • IEEE 802.1p QoS mit Warteschlangenplanung
  • Bandbreitenkontrolle je Port
  • Dual redundante Stromversorgungen mit Überlastschutz
  • Alarm bei Stromausfall
  • Netzteil separat erhältlich (Modell: TI-M6024, TI-S12024, TI-S12048, TI-S24048, TI-S15052, TI-S24052)
  • NDAA/TAA-konform
NDAA/TAA Compliant

Der 16-Port industrielle Gigabit L2 Managed DIN-Rail-Switch von TRENDnet, Modell TI-G160i, bietet erweiterte Verwaltungsfunktionen mit einer Schaltkapazität von 32 Gbps. Benutzer können sechzehn Geräte an den Switch anschließen, um Hochgeschwindigkeits-Gigabit-Netzwerkverbindungen herzustellen. Der Switch ist mit einem Metallgehäuse nach IP30 ausgestattet, das so konzipiert ist, dass es einem hohen Grad an Vibration und Erschütterung standhält und gleichzeitig in einem weiten Temperaturbereich von -40° - 75° C (-40° - 167° F) für industrielle Umgebungen eingesetzt werden kann. Fortschrittliche Traffic-Management-Kontrollen, Fehlerbehebung und Unterstützung für SNMP-Überwachung machen das Gerät zu einer leistungsstarken Lösung für kleine und mittlere Netzwerke.

Zwei Symbole, die verschiedene Funktionen oder Schutzmaßnahmen darstellen. Gerät mit Vibrationslinien: zeigt Vibrations- oder Stoßfestigkeit an. Blitz: stellt elektrischen Widerstand oder Schutz vor Stromüberspannungen dar.

Stoß- und vibrationsfest

Die industriellen Layer 2 Switche sind für Schock (EN 60068-2-2-27), Freifall (EN 60068-2-32) und Vibration (EN 60068-2-6) ausgelegt

Illustration der Vollduplex-Kommunikation, bei der Daten gleichzeitig in beide Richtungen übertragen werden. Zwei Pfeile, die in entgegengesetzte Richtungen zeigen, jeder mit Symbolen, die Datenpakete von Dokumenten, Ordnern, Musik und Video darstellen.

Flexible Integration

Zu den verwalteten Layer 2-Funktionen gehören VLAN, IGMP-Snooping, QoS, RMON, SNMP-Trap und Syslog zur Überwachung und flexiblen Netzwerkintegration

Zwei Symbole, die verschiedene Funktionen oder Schutzmaßnahmen darstellen. Text „IP30“: Gibt eine spezifische Schutzart (IP) gegen Staub und Wasser an. Thermometer: Bezeichnet Temperaturbeständigkeit.

Industrielles Design

Ausgestattet mit einem Metallgehäuse nach IP30, arbeitet der Industrial Layer 2 Managed Switch in einem breiten Temperaturbereich von -40° - 75° C (-40° - 167° F).

Die Abbildung zeigt eine Lagerhalle mit einem vergrößerten TI-G160i in der Mitte. Es zeigt eine SPS im Lagerbereich, eine weitere SPS im Produktionsbereich und einen SCADA-Host im Serverraum, um die Konnektivität im gesamten Gebäude zu demonstrieren.

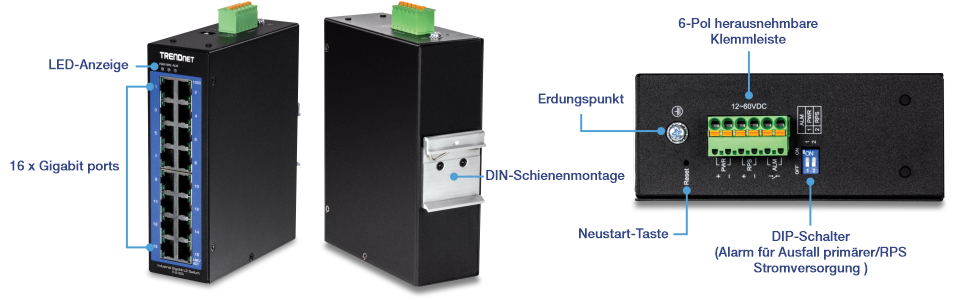

Die Abbildung zeigt mehrere Ansichten des TI-G160i. Auf der linken Seite ist eine schräge Ansicht von vorne mit LED-Anzeigen und 16 Gigabit-Ports beschriftet. Das zweite Bild zeigt eine nach hinten gewinkelte Ansicht, die mit einer DIN-Schienenhalterung beschriftet ist. Die dritte Ansicht, eine Draufsicht, ist mit einem abnehmbaren 6-poligen Klemmenblock, einem Erdungspunkt, einer Reset-Taste und einem DIP-Schalter (Alarm für Primär-/RPS-Stromversorgung) beschriftet.

Netzwerk-Ports

16 x Gigabit ports

Verkehrsmanagement

Eine breite Palette von Netzwerkkonfigurationen wird unterstützt durch: 802.3ad Link Aggregation, Private VLAN, 802.1Q VLAN, RTSP, Loopback Detection, 802.1p Class of Service (CoS), Port-Bandbreitenmanagement und QoS Queue Scheduling.

Zugriffskontrolle

Funktionen wie ACL, MAC/Portfilterung, 802.1X, und RADIUS sind kompatibel mit abgestuften Zugriffskontrollen

Überwachung

RMON, SNMP, SNMP Trap und Port Mirroring unterstützen Administrator-Überwachungslösungen

DIN-Schienenmontage

Metallgehäuse mit Wetterschutzklasse IP30 enthält Halterung für DIN-Rail-Montage

Schaltkapazität

32 Gbit/s Schaltkapazität

Redundante Stromversorgung

Dual redundante Stromversorgungen mit Überlastschutz (Netzteil separat erhältlich, Modelle: TI-M6024)

Alarmrelais

Alarmrelais wird ausgelöst durch Ausfall der primären und/oder redundanten Stromversorgung

Jumbo Frame

Verschickt größere Pakete oder Jumbo Frames (bis zu 10 KB) für bessere Leistung

Extreme Temperaturen

Industrieller Switch geeignet für den Betrieb in einem großen Temperaturbereich von -40 – 75° C (-40 – 167° F)

Stoß- und vibrationsfest

Stoß- (EN 60068-2-27), freifall- (EN 60068-2-32) und vibrationsfest (EN 60068-2-6)

Erdungspunkt

Erdungspunkt schützt Ausrüstung vor externen elektrischen Überspannungen

Standards
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.1ax
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3az
Geräteschnittstelle
  • 16 x Gigabit ports
  • 6-Pol herausnehmbare Klemmleiste (primär/RPS Leistungsaufnahme & Alarmrelaisausgang)
  • DIP-Schalter (Alarm für Ausfall primärer/RPS Stromversorgung )
  • LED-Anzeige
  • Neustart-Taste
Datenübertragungsrate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
  • Gigabit Ethernet: 2000 Mbit/s (Vollduplex)
Leistung
  • Switch Fabric: 32 Gbit/s
  • RAM Datenpuffer: 512KB
  • MAC Adressentabelle: 8 K Einträge
  • Jumbo Frames: 10 KB
  • Weiterleitungsmodus: Speichern und Weiterleiten
  • Weiterleitungsrate: 23,8 Mpps (64-byte Paketgröße)
Management
  • HTTP webbasiertes GUI
  • CLI: Telnet / SSHv2
  • SNMP v1, v2c, v3
  • SNMP Trap (bis zu 5 Empfänger)
  • RMON Gruppen 1/2/3/9
  • Backup und Wiederherstellung von Gerätekonfiguration, Firmware-Aktualisierung, Neustart und Zurücksetzen auf Auslieferungszustand
  • Mehrere Administrator- oder Read Only Benutzerkonten
  • Aktivierung und Deaktivierung von Stromsparmodus je Port
  • Statische MAC-Einträge
  • Static Unicast Einträge
  • LLDP (Link Layer Discovery Protocol)
  • Netlite-Gerätelandkarte
  • ONVIF Geräteerkennung
  • SNTP
  • SMTP Alarm
  • Syslog
  • Portstatistiken/-nutzung
  • Verkehrsmonitor
  • Port Mirror: One to One, Many to One
  • Sturmkontrolle: Broadcast, Multicast, Destination Lookup Failure (Mindestgrenze: 1pps)
  • Loopback-Erkennung
  • DHCP Relais/Option 82
  • Modbus/TCP
  • ERPS (Ethernet Ring Protection Switching) G8032v2
MIB
  • MIB II RFC 1213
  • Bridge MIB RFC 1493
  • RMON (Gruppe 1,2,3,9) RFC 2819 RFC 1757
Spanning Tree
  • IEEE 802.1D STP (Spanning Tree Protokoll)
  • IEEE 802.1w RSTP (Rapid Spanning Tree Protokoll)
  • BPDU Filter, Guard und Root Guard
Link Aggregation
  • Static Link Aggregation und 802.1ax/802.3ad Dynamic LACP (bis zu 8 Gruppen)
Quality of Service (QoS)
  • 802.1p Class of Service (CoS)
  • DSCP (Differentiated Services Code Point)
  • Bandbreitenkontrolle je Port
  • Warteschlangenplanung: Strict Priority (SP), Weighted Round Robin (WRR), Weighted Fair Queuing (WFQ)
VLAN
  • 802.1Q Tagged VLAN
  • MAC-basiertes VLAN
  • Portisolierung
  • Bis zu 256 VLAN Gruppen, ID Bereich 1-4094
Multicast
  • IGMP Snooping v1, v2, v3
  • IGMP Querier
  • IGMP Fast/Immediate Leave
  • Bis zu 256 Multicast-Gruppen
  • Static Multicast Einträge
Zugriffskontrolle
  • 802.1X Authentifizierung (lokale Benutzerdatenbank, RADIUS, Gast-VLAN Zuweisung)
  • DHCP Snooping/Screening
  • Trusted Host/IP-Zugriffsliste für Verwaltungszugriff
  • Port Security/MAC-Adresslernbeschränkung (bis zu 100 Einträge je Port)
  • Static/Dynamic ARP Inspection
ACL
  • Quell-/Ziel-MAC-Adresse
  • Quell-/Ziel-IP-Adresse
  • Quell-Schnittstelle
  • VLAN ID
  • EtherType
  • TCP/UDP Port 1-65535
Besondere Funktionen
  • Netlite Gerätelandkarte und Anzeigen von Karte in GUI
  • Portsicherheit: MAC-Adresslernbeschränkung je Port
  • Unterstützt DHCP Relais/Option 82 & DHCP Server Snooping/Screening
  • Breiter Betriebstemperaturbereich
  • Dual redundante Stromversorgung
  • Alarmrelais ausgelöst durch Stromausfall
  • Überlast- und ESD-Schutz
Stromversorgung
  • PWR (Primärer) Terminal-Input: 12 – 60V DC (TI-S12048 separat erhältlich)
  • RPS (Redundanter) Terminal-Input: 12 – 60V DC (TI-S12048 separat erhältlich)
  • Kompatible Stromversorgung: TI-M6024 (60W), TI-S12024 (120W), TI-S12048 (120W), TI-S24048 (240W) separat erhältlich
  • Max. Verbrauch: 12 Watt
Klemmleiste
  • Redundante Stromversorgungen, Alarmrelais, 6 Pole
  • Kabeldurchmesser: 0,5 mm^2 bis 2,5 mm^2
  • Volldraht (AWG): 12-26
  • Litze (AWG): 12-26
  • Abisolierlänge: 10-11 mm
DIP-Schalter
Switch Status Funktion
1AUS Deaktivierung des Alarmrelais für PWR-Leistungseingang
EIN Aktivierung des Alarmrelais bei Stromausfall am PWR-Eingang
2AUS Deaktivierung des Alarmrelais für RPS-Leistungseingang
EIN Aktivierung des Alarmrelais bei Stromausfall am RPS-Eingang
Alarmrelaisausgang
  • Relaisausgang mit Strombelastbarkeit in Höhe von 1A, 24V DC
  • Kurzschlussmodus, wenn nur eine Stromquelle angeschlossen ist
  • Arbeitsstromprinzip, wenn zwei Stromquellen angeschlossen sind
Einschließung
  • Metallgehäuse mit Schutzklasse IP30
  • Passive, lüfterlose Kühlung
  • DIN-Schienenmontage
  • Erdungspunkt
  • ESD (Ethernet) Schutz: 8KV DC
  • Überlastschutz: 6KV DC
MTBF
  • 1,072,674 Stunden bei 25° C
  • 177,143 Stunden bei 75° C
Betriebstemperatur
  • -40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße
  • 160 x 120 x 50 mm. (6,3 x 4,72 x 1,97 zoll)
Gewicht
  • 884 g (1,95 Pfund)
Zertifizierungen
  • CE
  • FCC
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TI-G160i
  • DIN-Rail Halterung
  • Schnellinstallationsanleitung

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
