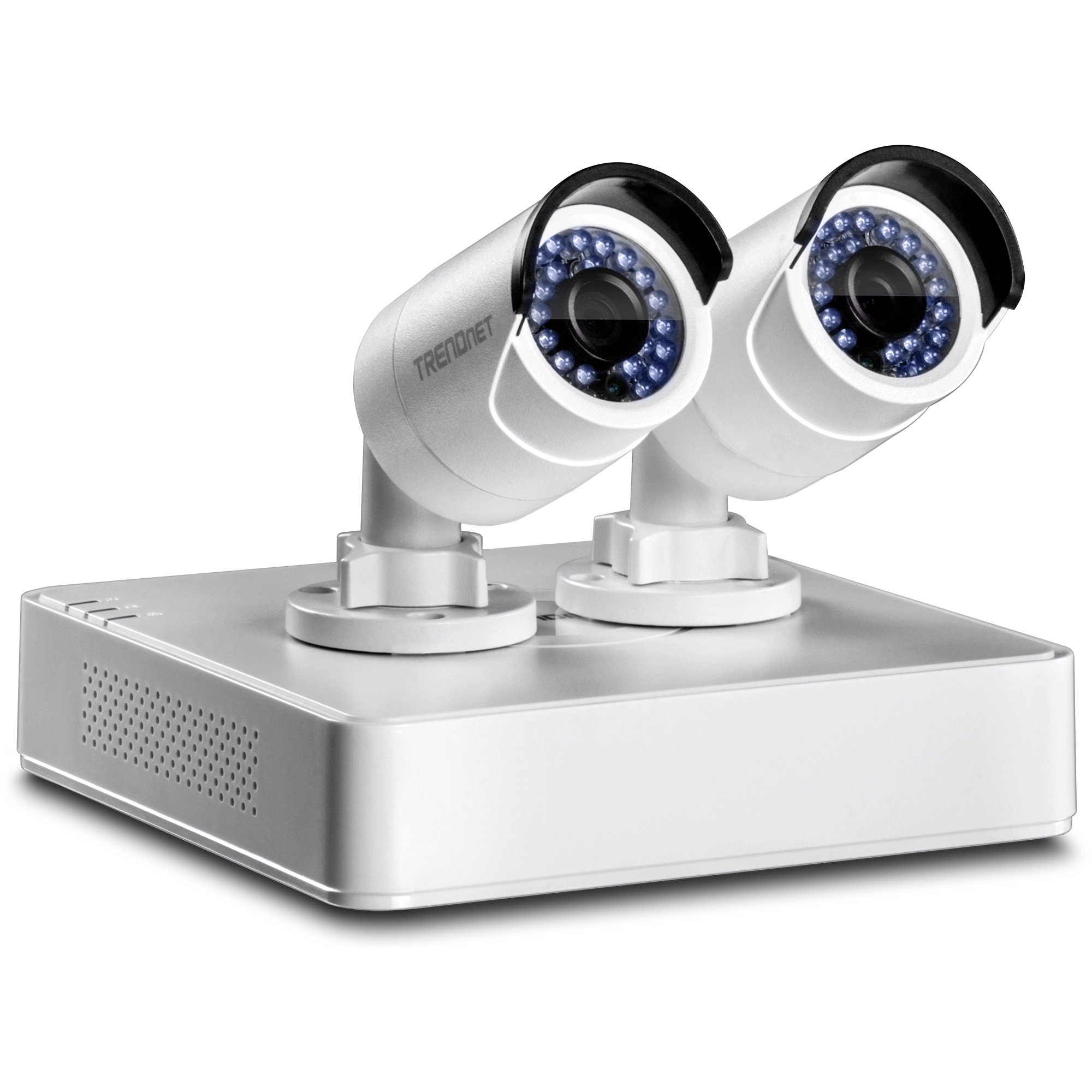

4-Kanal HD PoE NVR-Kit

TV-NVR104K   (Version v1.0R)

  • Eigenständiger 4-Kanal PoE-Netzwerkvideorekorder
  • Werkseitig installierte 1 TB SATA HDD
  • Enthält zwei TRENDnet TV-IP320PI HD-Kameras für den Außengebrauch
  • Plug-and-Play bis zu vier PoE-Kameras*
  • Unterstützt Videoaufzeichnung bis zu 720p Voll-HD
  • Über 6,5 Tage fortlaufende Aufzeichnung**
  • Unterstützt ONVIF-konforme Netzwerkkamera

DISCONTINUED PRODUCT

The TV-NVR104K (Version v1.0R) has been discontinued. It has been replaced by the TV-NVR408 (Version v1.0R). For a list of discontinued products, click here.

Hilfsprogramme

NVR video player
Dateiname: player.zip
SHA-1 Checksum: C71B448CD1E655D9A3CBADE38AB496EF3D04EC28
Datum: 7/28/2017
Dateigröße: 1.32 MB
Download
Storage Calculator
Dateiname: Storage_Calculator.zip
SHA-1 Checksum: 26BE8392F414FE137337AFF66224AE9B06F24406
Datum: 7/28/2017
Dateigröße: 18.52 MB
Download

Treiber/Hilfsprogramme

Plug-in

Web plug-in for MAC OS

Release Date: 7/2015
Release Note:
  • Initial release


Dateiname: VideoServerPlugin-MAC.zip
SHA-1 Checksum: FE471924083205C1A150B89D3A3FE0C9F4059080
Datum: 7/28/2017
Dateigröße: 3.65 MB
Download

Firmware

Firmware
Aktualisieren Sie die Firmware von TRENDnet-Produkten NICHT über eine drahtlose Verbindung.
Wenn die Firmware über eine drahtlose Verbindung aktualisiert wird, kann das Produkt Schaden nehmen. Führen Sie Aktualisierungen deshalb bitte nur über verdrahtete Verbindungen durch.

Version: 2.3.7
Date: 09/2015
Note:

  1. Fix the Web GUI bug on schedule recording
  2. Add URL of web plug-in for MAC on download link.
  3. Supports TRENDnet IP View mobile app
  4. Fix manual UPnP issue
  5. Fix RTSP port number setting issue

Dateiname: FW_TV-NVR104_2K(2.3.7build 150912).zip
SHA-1 Checksum: 8109DF38C557169344357A8D1EF1624B8005CB0F
Datum: 3/23/2021
Dateigröße: 7.27 MB
Download

Software

TRENDnetView Evo Advanced camera management software (64-bit)

Release Note:

  1. Added TV-IP323PI, TV-IP460PI, TV-IP344PIv2, TV-IP345PIv2, TV-IP328PI, TV-IP329PI support
  2. Fixed TV-NVR408, TV-NVR416 detection issue
  3. Fixed PT speed on TV-IP420P, TV-IP440PI issue
  4. Removed offline activation option

Version 1.12.0

Product Information
Dateiname: TRENDnetView_EVO__x64_1.12.0.zip
SHA-1 Checksum: A4566734A9DBAE4DD283B85576AEB4E0FF8A0B96
Datum: 2/14/2019
Dateigröße: 372.89 MB
Download
TRENDnetView Evo Advanced camera management software (32-bit)

Release Note:

  1. Added TV-IP323PI, TV-IP460PI, TV-IP344PIv2, TV-IP345PIv2, TV-IP328PI, TV-IP329PI support
  2. Fixed TV-NVR408, TV-NVR416 detection issue
  3. Fixed PT speed on TV-IP420P, TV-IP440PI issue
  4. Removed offline activation option

Version 1.12.0

Product Information
Dateiname: TRENDnetView_EVO__x86_1.12.0.zip
SHA-1 Checksum: B9F07E9FAA203B8CA71FCB1489EAC236BF1D0E23
Datum: 2/14/2019
Dateigröße: 269.18 MB
Download

Datenblätter

Datasheet (English)
Dateiname: EN_spec_TV-NVR104K(v1.0R).pdf
Datum: 9/4/2018
Dateigröße: 2.15 MB
Download Email
Datasheet (Français)
Dateiname: FR_spec_TV-NVR104K(v1.0R).pdf
Datum: 9/4/2018
Dateigröße: 2.82 MB
Download Email
Datasheet (Deutsch)
Dateiname: GE_spec_TV-NVR104K(v1.0R).pdf
Datum: 9/4/2018
Dateigröße: 3.91 MB
Download Email
Datasheet (Português)
Dateiname: PO_spec_TV-NVR104K(v1.0R).pdf
Datum: 9/4/2018
Dateigröße: 2.81 MB
Download Email
Datasheet (Español)
Dateiname: SP_spec_TV-NVR104K(v1.0R).pdf
Datum: 9/4/2018
Dateigröße: 4.02 MB
Download Email
Datasheet (Pусский)
Dateiname: RU_spec_TV-NVR104K(v1.0R).pdf
Datum: 9/4/2018
Dateigröße: 2.70 MB
Download Email
Datasheet (Italiano)
Dateiname: IT_spec_TV-NVR104K(v1.0R).pdf
Datum: 9/4/2018
Dateigröße: 3.34 MB
Download Email

IPView App Quick Installation Guide

IPView App Kurzanleitung zur Installation
Dateiname: IPView_app.pdf
Datum: 7/15/2016
Dateigröße: 5.02 MB
Download

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: EN_Web_TV-NVR104K(V1.0R).pdf
Datum: 6/24/2015
Dateigröße: 8.37 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: FR_Web_TV-NVR104K(V1.0R).pdf
Datum: 6/24/2015
Dateigröße: 8.38 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: GE_Web_TV-NVR104K(V1.0R).pdf
Datum: 6/24/2015
Dateigröße: 8.32 MB
Download
Kurzanleitung zur Installation (Polski)
Dateiname: POL_Web_TV-NVR104K(V1.0R).pdf
Datum: 2/26/2015
Dateigröße: 8.37 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: PO_Web_TV-NVR104K(V1.0R).pdf
Datum: 6/24/2015
Dateigröße: 8.29 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: SP_Web_TV-NVR104K(V1.0R).pdf
Datum: 6/24/2015
Dateigröße: 8.31 MB
Download
Kurzanleitung zur Installation (Pусский)
Dateiname: RU_Web_TV-NVR104K(V1.0R).pdf
Datum: 6/24/2015
Dateigröße: 8.33 MB
Download
Kurzanleitung zur Installation (Italiano)
Dateiname: ITA_Web_TV-NVR104K(V1.0R).pdf
Datum: 2/26/2015
Dateigröße: 8.37 MB
Download
Kurzanleitung zur Installation (Român)
Dateiname: RO_Web_TV-NVR104K(V1.0R).pdf
Datum: 2/26/2015
Dateigröße: 8.38 MB
Download
Kurzanleitung zur Installation (Nederlands)
Dateiname: NL_Web_TV-NVR104K(V1.0R).pdf
Datum: 2/26/2015
Dateigröße: 8.37 MB
Download
Kurzanleitung zur Installation (Magyar)
Dateiname: HUG_Web_TV-NVR104K(V1.0R).pdf
Datum: 2/26/2015
Dateigröße: 8.37 MB
Download

Bedienungsanleitung

Bedienungsanleitung
Dateiname: UG_TV-IPNVR104K(v1.0R).pdf
Datum: 2/10/2015
Dateigröße: 8.05 MB
Download

Produktbild(er)

JPEG Image
Dateigröße: : 988.45 KB
Datum: : 2/26/2015
Download
JPEG Image
Dateigröße: : 286.55 KB
Datum: : 2/26/2015
Download
JPEG Image
Dateigröße: : 236.69 KB
Datum: : 2/26/2015
Download
JPEG Image
Dateigröße: : 286.19 KB
Datum: : 2/26/2015
Download
JPEG Image
Dateigröße: : 230.96 KB
Datum: : 2/26/2015
Download
JPEG Image
Dateigröße: : 964.22 KB
Datum: : 5/21/2015
Download
JPEG Image
Dateigröße: : 601.02 KB
Datum: : 5/21/2015
Download
ROHS compliant WEEE crossed-out bin symbol.
Are you able to use an app with the TV-NVR104K?
Yes, an app is available for Android and iOS. Download the TRENDnet IPView app from the Google Play Store or the Apple App store. ...
How do view the NVR from a remote location?
To remotely access the TV-NVR104 you will need to forward TCP port 80 and TCP port 554 to the NVR in your router. If the TV-NVR104 has a dynamically assigned IP address please make sure you use a DHCP reservation or set a static IP address on it to ensure the port forwarding rules remain accurate. I...
I have four cameras connected to the TV-NVR104. Why can I only see 3 of them?
The TV-NVR104 is not capable of displaying 1080p simultaneously on all four channels. Change the resolution on the cameras to 1280 x 960 on all cameras. This is the max resolution for four channel simultaneous viewing. ...
What are the default login credentials and IP address for the TV-NVR104?
The default Username and Password are both admin. The first time you log into the TV-NVR104 you will be prompted to change the password. Do not forget this password. For security purposes the TV-NVR104 cannot be reset without TRENDnet technical support interaction. The TV-NVR104 is configured to rec...
I have forgotten my password on the TV-NVR104. How do I reset it to factory default settings?
For security purposes, if you find yourself in need of restoring the TV-NVR104 to factory default settings you will need to contact TRENDnet technical support. Click Reset Password and provide the Serial Number to the support agent for a temporary access code. This code is time sensitive; p...
Can I setup the TV-NVR104K to send email alerts when motion is detected?
After you have setup motion detection right click on the camera then click Menu. Click Configuration Click Network then Email Configure the email settings then click Test to ensure the settings are correct. After you have confirmed the settings are correct click Apply then Back. This will ...
How do you upgrade the firmware on the TV-NVR104K?
You will need to download the firmware to a USB drive or external drive first then plug it in to the NVR.  Right click on any window and select Menu > Maintenance > Upgrade.  Select the firmware file then click Upgrade. Download the latest firmware update from our website here. http...
How do you setup motion detection in the TV-NVR104K?
Right click on the camera then click Menu.> Camera > Motion. Click Camera Click Motion Make sure that Enable Motion Detection Is checked. Draw the motion detection window and set your Sensitivity then click Apply. ...

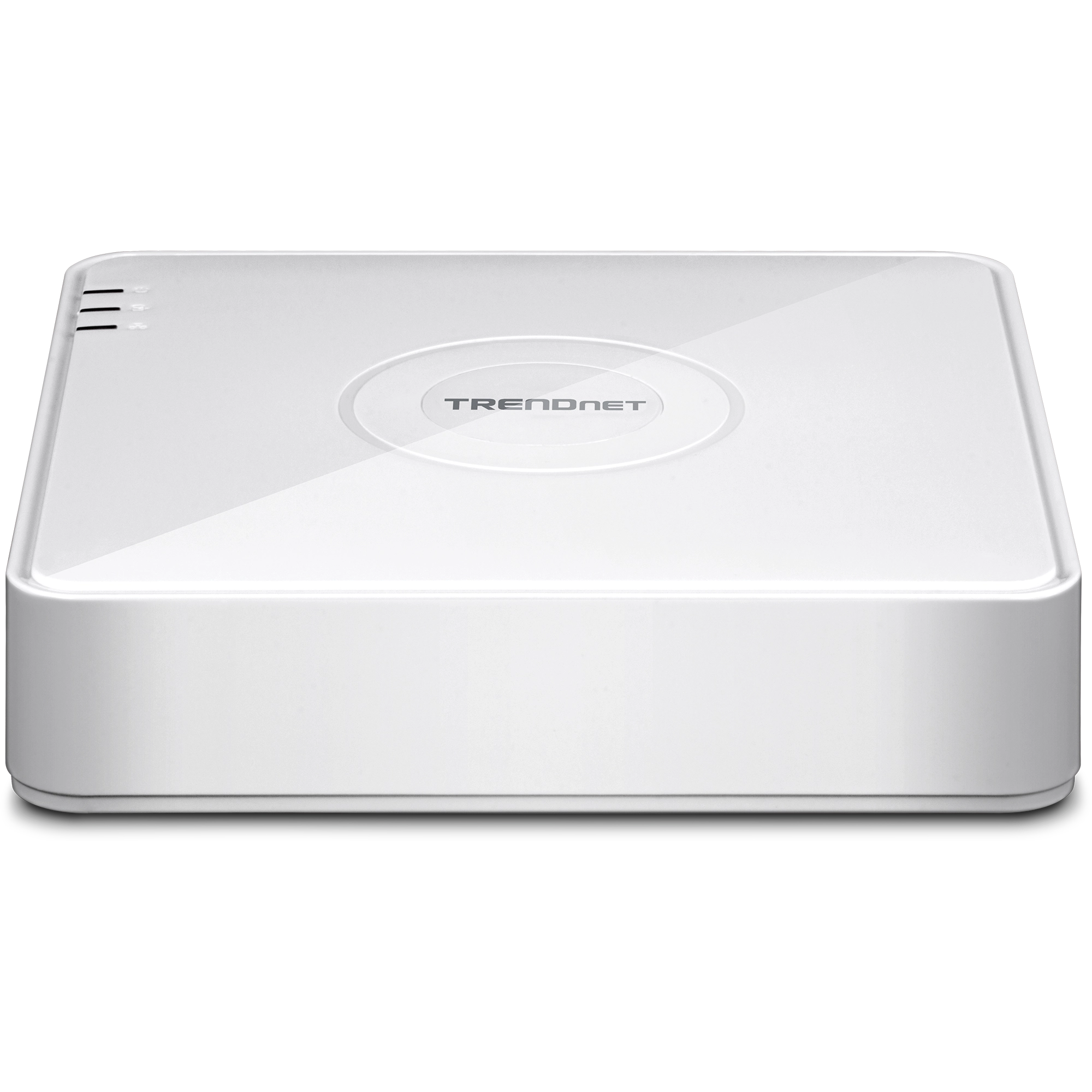

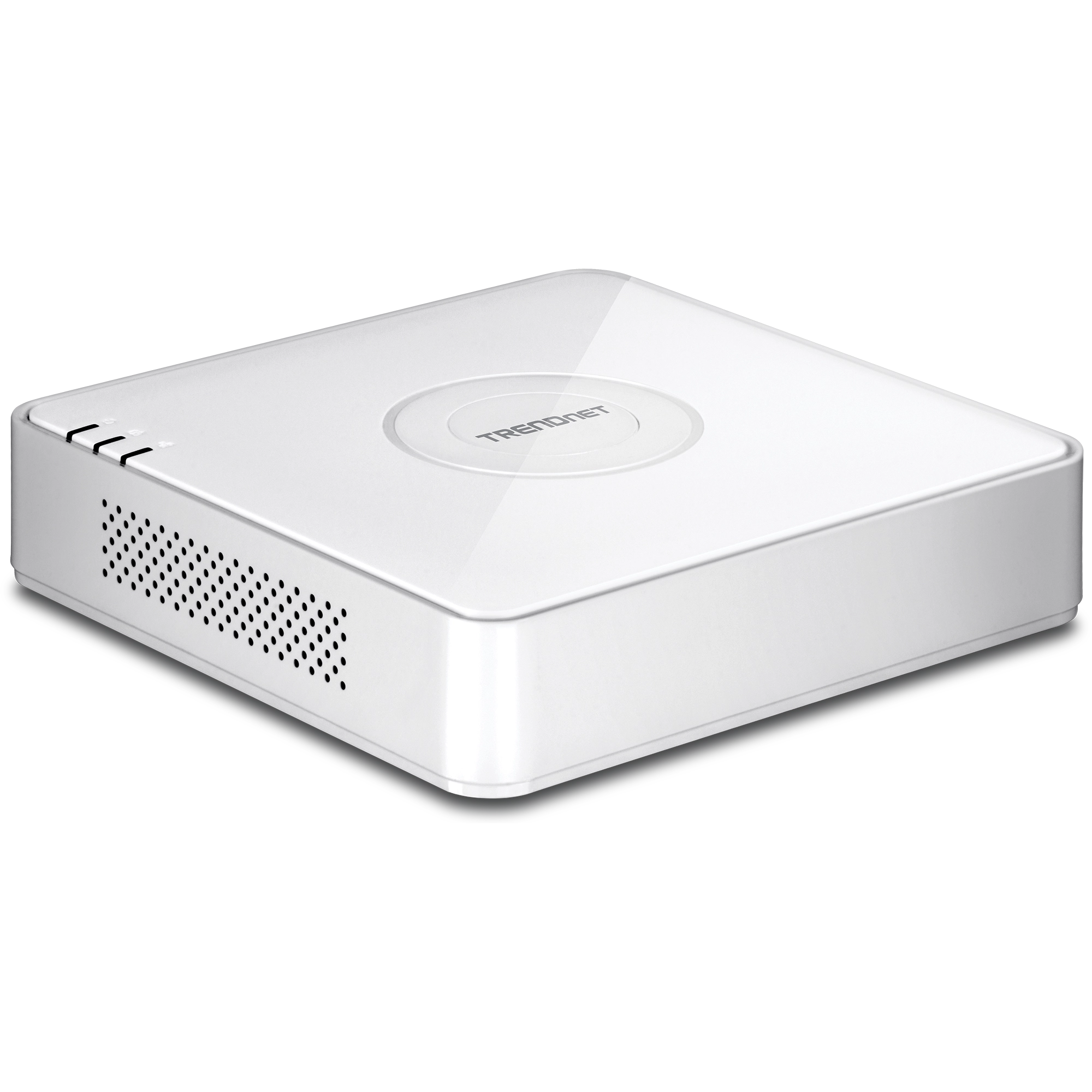

TV-NVR104 (mit 1 TB HDD)
Videoeingang
  • 4 PoE-Kanäle
Videoausgang
  • HDMI- und VGA-Monitorausgänge
  • Auflösung: 1920 x 1080 (1080p), 1280 x 1024, 1280 x 720 (720p), 1024 x 758 @ 60Hz
Audio
  • Analoger Audioein-/ausgang (2,0 Vp-p, 1kΩ)
Speicher
  • Unterstützt eine 3,5 Zoll SATA I/II Festplatte
  • 1TB Festplattenlaufwerk werkseitig installiert. Kann auf 6 TB SATA I/II Festplattenlaufwerk aufgerüstet werden
Netzwerkstandards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3af

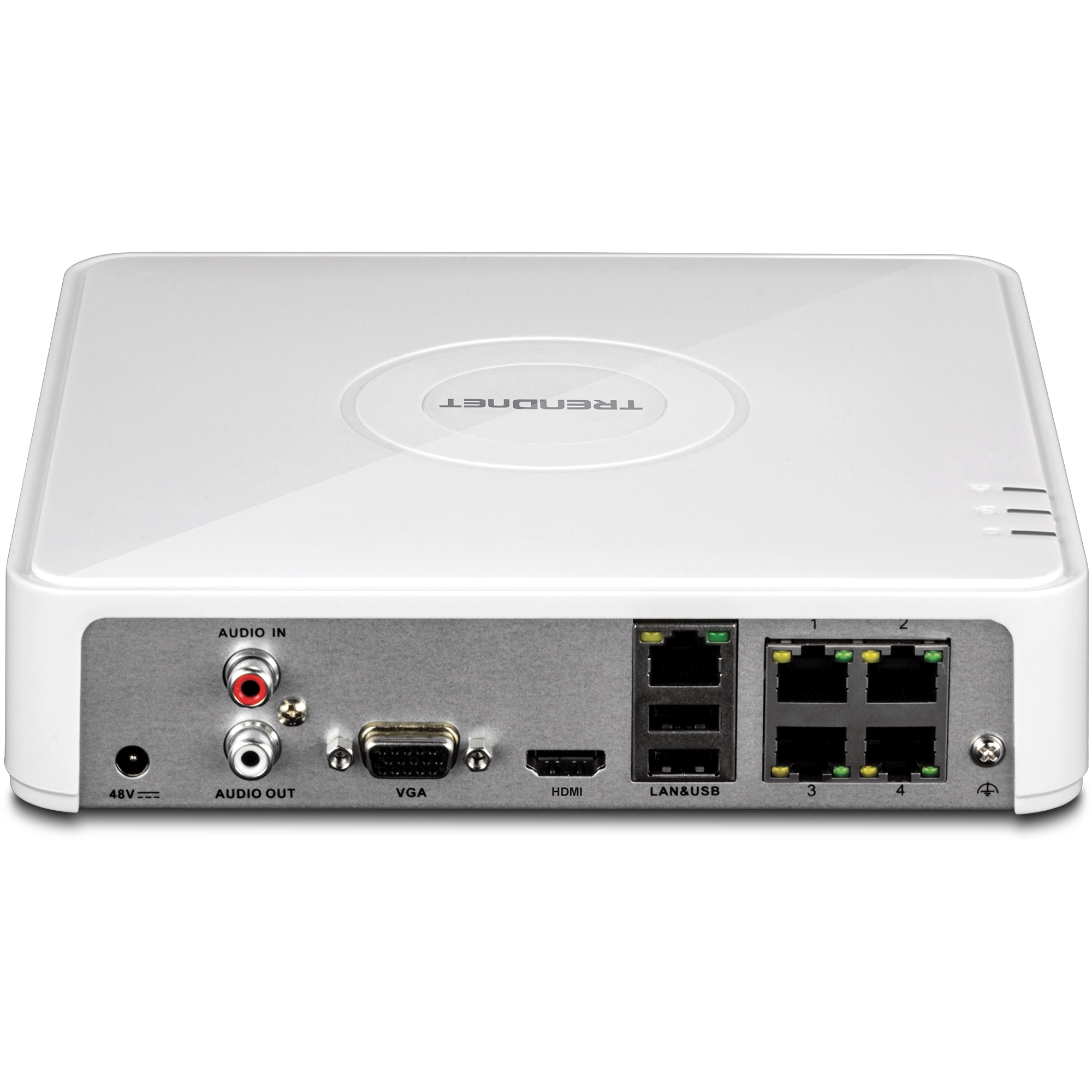

Geräteschnittstelle
  • 10/100 Mbps Netzwerkport
  • 4 x 10/100 Mbps PoE Kameranetzwerkports
  • 2 x USB 2.0 Ports
  • HDMI-Port
  • VGA-Port
  • Analoger Audioeingang
  • Analoger Audioausgang
  • Stromanschluss
  • LED-Leuchten (Strom, Speicher und Netzwerk)
  • Erdungspunkt
Netzwerkprotokoll
  • IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2
  • DHCP, NTP, DNS, DDNS, SMTP, FTP
  • HTTP, UPnP, RTSP, RTP, RTCP
Leistung
  • Eingang: 100 – 240 V AC, 50/60 Hz, 1,5 A
  • Ausgang: 48 V DC, 1 A
  • Verbrauch: 50 Watt (mit Festplattenlaufwerk und max. PoE PD)
  • 35 Watt PoE Gesamtleistung
Betriebstemperatur
  • -10 - 55 °C (14 - 131 °F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Zertifizierungen
  • CE
  • FCC
Maße
  • 199 x 199 x 47 mm (7,8 x 7,8 x 1,8 Zoll)
Gewicht
  • 1,2 kg (2,1 Pfund)
Verwaltungsschnittstelle
  • Live-Ansicht: Einzelne Kamera oder Vier-Felder-Sicht
  • Kameraverwaltung*:
  • Bildschirmanzeige: Kameraname, Datum, Woche und Datumsformat
  • Bildqualität: Helligkeit, Kontrast, Sättigung, Farbe, Spiegelung
  • PTZ: Schwenken, Neigen, Zoomen, Fokus, Iris, voreingestellte Punkte, Muster, Cruising, Patrouille
  • Bewegungserkennung: Definition benutzerdefinierter Bewegungserkennungsbereiche, Bewegungsempfindlichkeit und auslösende Kanäle
  • Privatzonenmasken: Definition von benutzerdefinierten Privatzonenmasken
  • Video-Manipulationserkennung: Auslösung von Aktionen, wenn sich das Sichtfeld plötzlich verdunkelt
  • Videoausfallerkennung: Auslösung von Aktionen, wenn das Video ausfällt
  • Aufzeichnung nach Zeitplan: Laufende Aufzeichnung und Aufzeichnung bei Bewegungserkennung
  • Videoaufzeichnung: Aufzeichnung bis zu 720p Voll-HD Video
  • Aufzeichnungszeit*: (A) 6,5 Tage Aufzeichnung pro Kamera: 4 Kameras fortlaufende Aufzeichnung bei 1280 x 960 und 30 bps; (B) 8,5 Tage Aufzeichnung pro Kamera: 4 Kameras mit fortlaufender Aufzeichnung bei 720p und 30 bps
  • Feiertagszeitplan für benutzerdefinierte Aufzeichnungszeitpläne an Feiertagen.
  • Fortschrittliche Wiedergabe: Wiedergabe mehrere Kanäle gleichzeitig und Durchsuchen von Videoaufzeichnungen nachbestimmten Ereignissen oder nach Markierung
  • Video-Export: Markieren, Schneiden und Exportieren von Videoclips
  • Festplatte: Verschlüsselte Festplattenformatierung, S.M.A.R.T. Festplattenüberwachung und -test, Entdecken fehlerhafter Sektoren, Zuteilung von Speicherquoten zu den einzelnen Videokanälen, Wiederverwendung von altem Aufzeichnungsplatz oder Email an den Administrator mit der Benachrichtigung, dass die Festplatte voll ist
  • USB externe Speicherung: Firmware-Upgrade, Import-/Export-Konfigurationsdatei und Protokolle, Exportieren von aufgezeichneten Videodateien, Suchen und Wiedergabe von Videos direkt in externem Speicher
  • Lokale Live-View-Einstellungen: Definition von Bildschirm-Layout und Reihenfolge, in der die Kanäle angezeigt werden
  • Benachrichtigungen: Speicher voll, Speicherfehler, Netzwerkverbindung getrennt, IP-Konflikt, illegaler Login, und besondere Vorfälle bei der Aufzeichnung
  • Unterstützte dynamische DNS-Dienste: Dyn.com und NO-IP.com
  • Verwaltungseinstellung: Maximal 32 Benutzerkonten
  • Verkehrstabelle und Statistiken für Netzwerkverwaltung
  • Unterstützt IPv6
  • Unterstützt ONVIF-konforme Netzwerkkamera
Fernansicht und -verwaltung
  • Benutzerschnittstelle kompatibel mit Internet Explorer® 9.0 oder höher

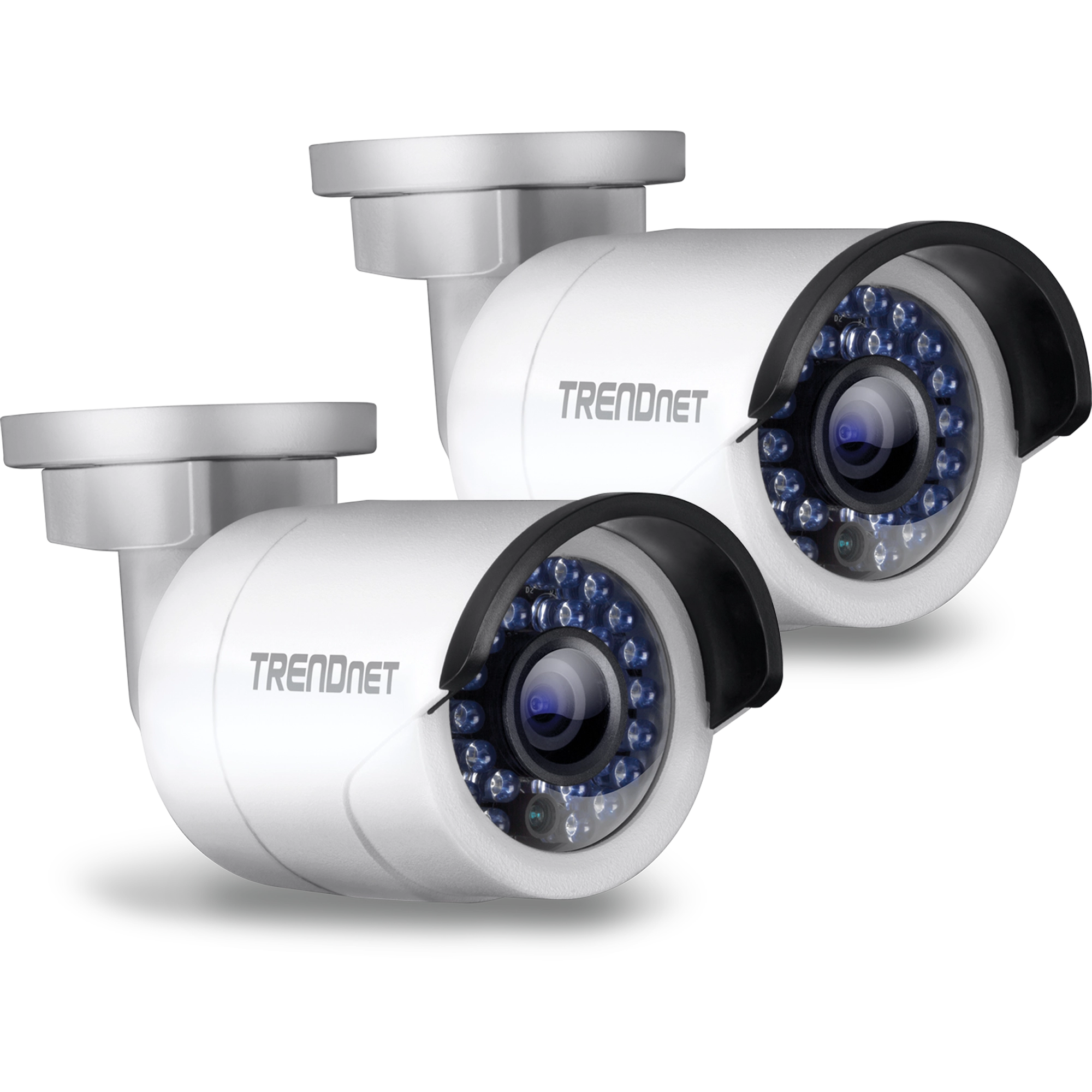

TV-IP320PI
Objektiv
  • Brennweite: 4 mm
  • Schärfentiefe: 20 cm +
  • Blende: F2.0
  • Platinen-Objektiv
  • Sensor: 1/3 Zoll CMOS
Blickwinkel
  • Horizontal: 70°
  • Vertikal: 52°
  • Diagonal: 89°
Zoom
  • Benutzerdefiniertes digitales Zoom-Fenster
Mindestbeleuchtung
  • IR aus: 0,01 lux
  • IR ein: 0 lux
  • 30 Meter IR-Beleuchtungsentfernung
  • Smart IR
Video
  • D-WDR: Skala 0-100
  • Verschlussgeschwindigkeit: 1/3 - 1/10,000
  • H.264: 1280 x 960 bis zu 30 bps
  • MJPEG: 704 x 480 bis zu 30 bps
Hardware-Standards
  • IEEE 802.1X
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3af
Geräteschnittstelle
  • 10/100 Mbps PoE Port
  • Stromanschluss (für nicht-PoE-Installation, Netzadapter separat erhältlich (12VDC1A))
  • Erdungspunkt
  • Integrierte Befestigungsplatte mit Gelenk
  • Rückstelltaste
Gehäuse
  • Wetterschutzklasse: IP66
Netzwerkprotokoll
  • IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2
  • DHCP, NTP, DNS, DDNS, SMTP, FTP, SNMP (v1, v2c, v3)
  • NFS, SMB/CIFS
  • HTTP, HTTPS
  • PPPoE
  • UPnP, Bonjour, RTSP, RTP, RTCP, SSL
Betriebstemperatur
  • -30 - 60 °C (-22 - 140 °F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Zertifizierungen
  • CE
  • FCC
  • UL 60950
Maße
  • 60 x 60 x 152 mm (2,4 x 2,4 x 6,2 Zoll)
Gewicht
  • 375 g (13,2 Unzen)
Leistung
  • Eingang: PoE (802.3af)
  • Verbrauch: 7 Watt max.
Optionale Stromversorgung (separat erhältlich)
  • Ausgangsleistung: 12 V DC 1 A
  • 5,5 mm Hohlstecker
  • TRENDnet Netzadapter, Modell 12VDC1A, separat erhältlich
Verwaltungsschnittstelle
  • Unterstützt mehrere Sprachen: Englisch, Französisch, Deutsch, Russisch und Spanisch
  • IP-Adressfilter
  • QoS Verkehrspriorisierung
  • Zeit-, Datum- und Textstempel
  • Bildeinstellungen: Helligkeit, Kontrast, Sättigung, Schärfe, Smart IR, Belichtungszeit (1/3 – 1/100,000), Schaltzeit, Spiegel, Umkehrung, D-WDR, Gegenlichtkompensation, Weißabgleich, digitale Rauschreduzierung
  • D-WDR verbessert die Videoqualität bei kontrastreichem Tageslicht
  • 3D Digitale Rauschreduzierung sorgt für bessere Qualität der Nachtsicht
  • Geplante Aufzeichnung: Fortlaufend und bei Bewegungserkennung
  • Videospeicher: Speichern auf Computer, NAS, SMB/CIFS Share oder durch Software
  • Bewegungserkennungsfelder: Definition von Bewegungserkennungsbereichen, Bewegungsempfindlichkeit und dynamische Bewegungsanalyse
  • Privatzonenmasken: Benutzerdefinierte Privatzonenmasken
  • Video-Manipulationserkennung: Emailbenachrichtigung, wenn sich das Sichtfeld plötzlich verdunkelt
  • Video-Wiedergabeschnittstelle: Wiedergabe aufgezeichneter Videos aus Fernspeicher
  • Video-Wiedergabe im Browser: Fortschrittliche Wiedergabefunktion mit visueller Zeitleiste zeigt Bewegungserkennung und geplante Aufzeichnungen an
  • Benachrichtigungen: Speicher voll, Speicherfehler und ungültige Anmeldung
  • Momentaufnahme: Momentaufnahme in Echtzeit, Bewegungserkennung mit Zeitplan, Manipulationserkennung mit Zeitplan
  • Unterstützte dynamische DNS-Dienste: dyn.com und No-IP.com
  • Verwaltungseinstellung: Maximal 32 Benutzerkonten
  • Unterstützt Fernverwaltung
  • Kompatibilität: Internet Explorer® 9.0 oder höher
Garantie
  • TV-NVR104: 2 Jahre begrenzt
  • TV-IP320PI: 3 Jahre begrenzt

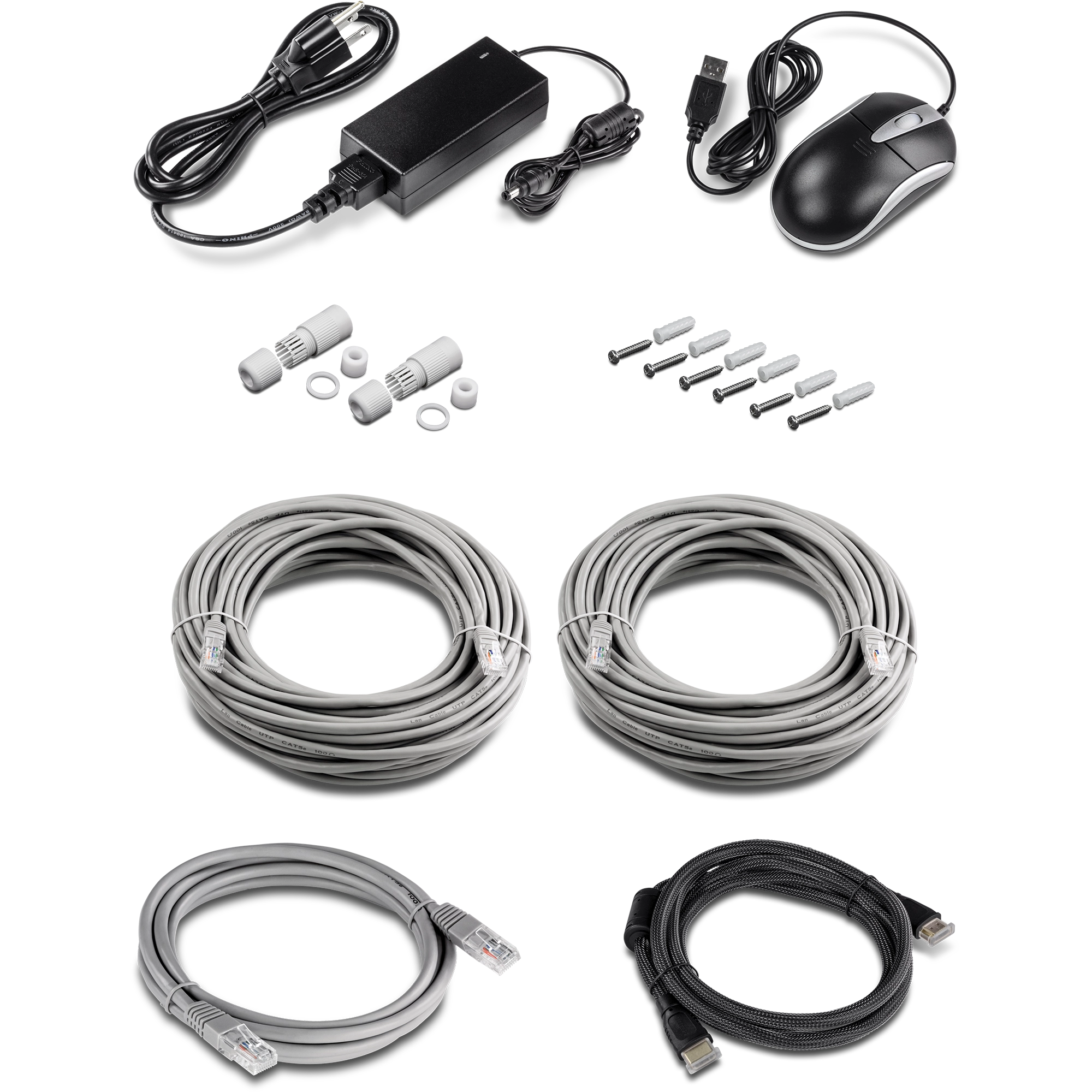

PACKUNGSINHALT
  • TV-NVR104 Netzwerkvideorekorder mit vorinstalliertem 1 TB HDD
  • 2 x TV-IP320PI 720p Netzwerkkameras
  • Mehrsprachige Schnellinstallationsanleitung
  • CD-ROM (Benutzerhandbuch)
  • 2 x Netzwerkkabel (30 m/100 Fuß)
  • 1 x Netzwerkkabel (1,8 m/6 Fuß)
  • 1 x HDMI-Kabel (1,8 m/6 Fuß)
  • Netzadapter (48V DC, 1A)
    		•

    *Die Eigenschaften beziehen sich ausschließlich auf integrierte Kameras. Eine ausführliche Kameraliste finden Sie auf http://www.trendnet.com/products/nvr-solutions
    **6,5 Tage fortlaufende Videoaufzeichnung je Kamera bei Aufzeichnung von 4 Kameras mit 1280 x 960 zu 30 fps und Einstellung auf mittlere VBR

    Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
