WiFi Everywhere™ Powerline 1200 AV2 Wireless Kit

TPL-430APK   (Version v1.0R)

   Select Another Version
  • Powerline 1200 Networking über bestehende Stromleitungen

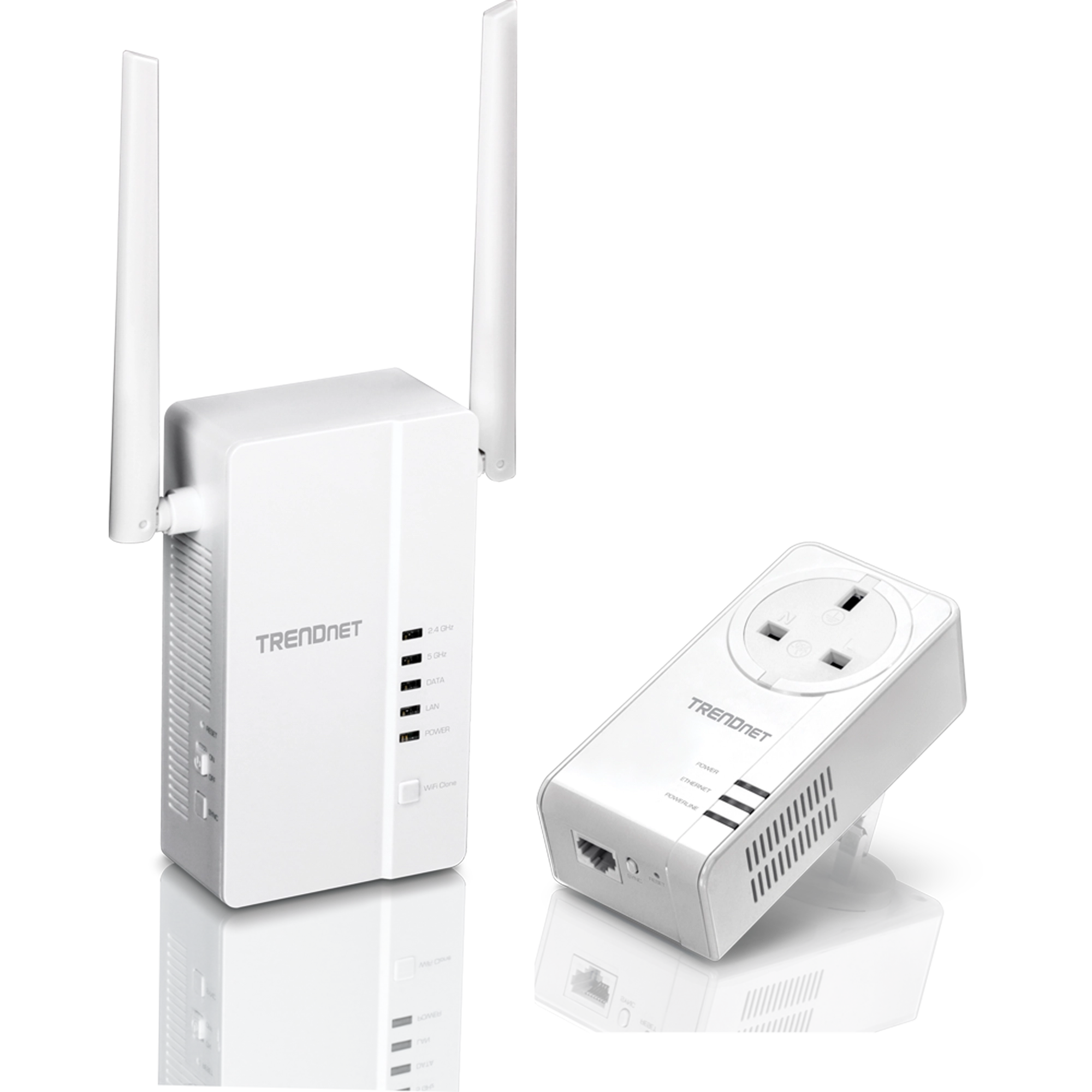

  • Das Powerline Kit enthält einen TPL-421E und einen TPL-430AP
  • Der TPL-430AP ist ein Dualband Wireless AC1200 Access Point mit drei Gigabit-Ports
  • Bessere Powerline-Leistung und Reichweite dank MIMO mit Beamforming-Technologie
  • Einfaches Einrichten – TRENDnet-Adapter stellen automatisch nach Einschalten eine Verbindung her
  • Praktisch werkseitig verschlüsselt
  • Powerline-Empfangsbereich bis zu 300 m (984 Fuß) über bestehende Stromleitungen
  • Mit der Wi-Fi Clone Taste kopieren Sie die Einstellungen Ihres bestehenden Wireless-Netzwerks auf den TPL-430AP für schnellere Netzwerkintegration.

DISCONTINUED PRODUCT

The TPL-430APK (Version v1.0R) has been discontinued. It has been replaced by the TPL-430APK (Version v2.0R). For a list of discontinued products, click here.

Firmware

Firmware
Aktualisieren Sie die Firmware von TRENDnet-Produkten NICHT über eine drahtlose Verbindung.
Wenn die Firmware über eine drahtlose Verbindung aktualisiert wird, kann das Produkt Schaden nehmen. Führen Sie Aktualisierungen deshalb bitte nur über verdrahtete Verbindungen durch.

Version: 1.0.1
Date: 4/2021
Note:

  • Add Static IP Address
  • Add Enable/Disable SSID

Dateiname: TPL-430AP_FW1.0.1.zip
SHA-1 Checksum: 323C928E698004B96E91EAE3C33CC78023CAE909
Datum: 4/1/2021
Dateigröße: 7.73 MB
Download

Datenblätter

Data Sheets (English)
Dateiname: EN_datasheet_TPL-430APK_(v1.0R).pdf
Datum: 6/26/2017
Dateigröße: 1.14 MB
Download Email
Data Sheets (Français)
Dateiname: FR_datasheet_TPL-430APK_(v1.0R).pdf
Datum: 6/26/2017
Dateigröße: 744.71 KB
Download Email
Data Sheets (Deutsch)
Dateiname: GE_datasheet_TPL-430APK_(v1.0R).pdf
Datum: 6/26/2017
Dateigröße: 788.91 KB
Download Email
Data Sheets (Português)
Dateiname: PO_datasheet_TPL-430APK_(v1.0R).pdf
Datum: 6/26/2017
Dateigröße: 796.01 KB
Download Email
Data Sheets (Español)
Dateiname: SP_datasheet_TPL-430APK_(v1.0R).pdf
Datum: 6/26/2017
Dateigröße: 797.23 KB
Download Email
Data Sheets (Italiano)
Dateiname: IT_datasheet_TPL-430APK_(v1.0R).pdf
Datum: 6/26/2017
Dateigröße: 739.83 KB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: EN_QIG_TPL-430AP_430APK(V1)(CD15-curved).pdf
Datum: 4/10/2017
Dateigröße: 2.61 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: FR_QIG_TPL_430AP_430APK_TPL-420E(V1)(CD15-curved).pdf
Datum: 4/10/2017
Dateigröße: 2.68 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: GE_QIG_TPL_430AP_430APK(V1)(CD15-curved).pdf
Datum: 4/10/2017
Dateigröße: 2.69 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: PO_QIG_TPL-430AP_430APK_TPL-420E(V1)(CD15-curved).pdf
Datum: 4/10/2017
Dateigröße: 2.67 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: SP_QIG_TPL_430AP_430APK_TPL-420E(V1)(CD15-curved).pdf
Datum: 4/10/2017
Dateigröße: 2.67 MB
Download
Kurzanleitung zur Installation (Italiano)
Dateiname: IT_QIG_TPL-430AP_430APK_TPL-420E(V1)(CD15-curved).pdf
Datum: 4/10/2017
Dateigröße: 2.68 MB
Download

Bedienungsanleitung

Bedienungsanleitung
Dateiname: UG_TPL-430AP(v1.0R)_430APK(v1.0R).pdf
Datum: 5/1/2018
Dateigröße: 1.13 MB
Download

Produktbild(er)

PNG Image
Dateigröße: : 3.21 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 2.44 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.75 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 2.14 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.86 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.93 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.66 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 2.07 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 961.69 KB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 2.25 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.07 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.32 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.28 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.36 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 2.04 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.29 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.08 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 2.06 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.08 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.30 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.25 MB
Datum: : 3/1/2017
Download
PNG Image
Dateigröße: : 1.16 MB
Datum: : 3/1/2017
Download
ROHS compliant WEEE crossed-out bin symbol.

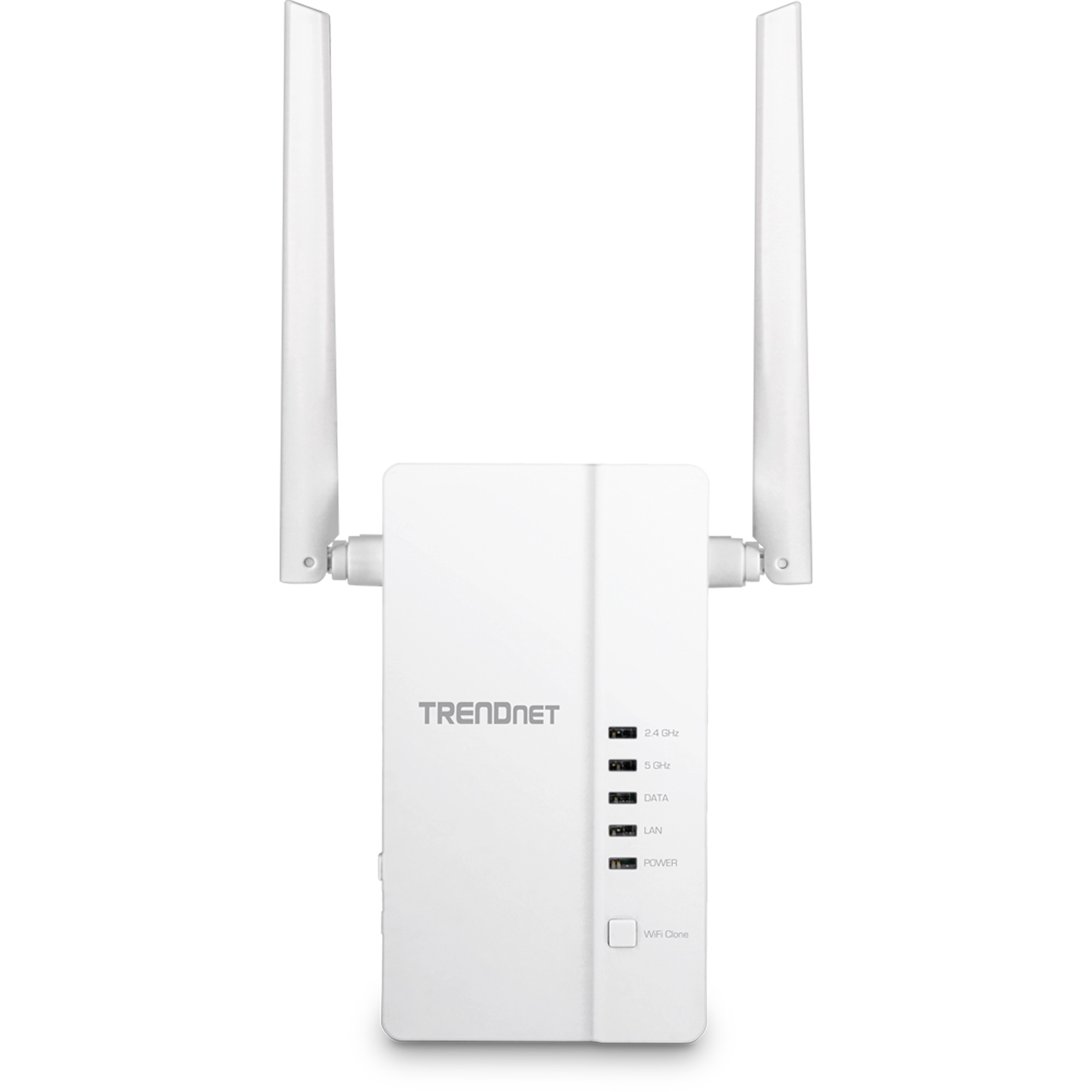

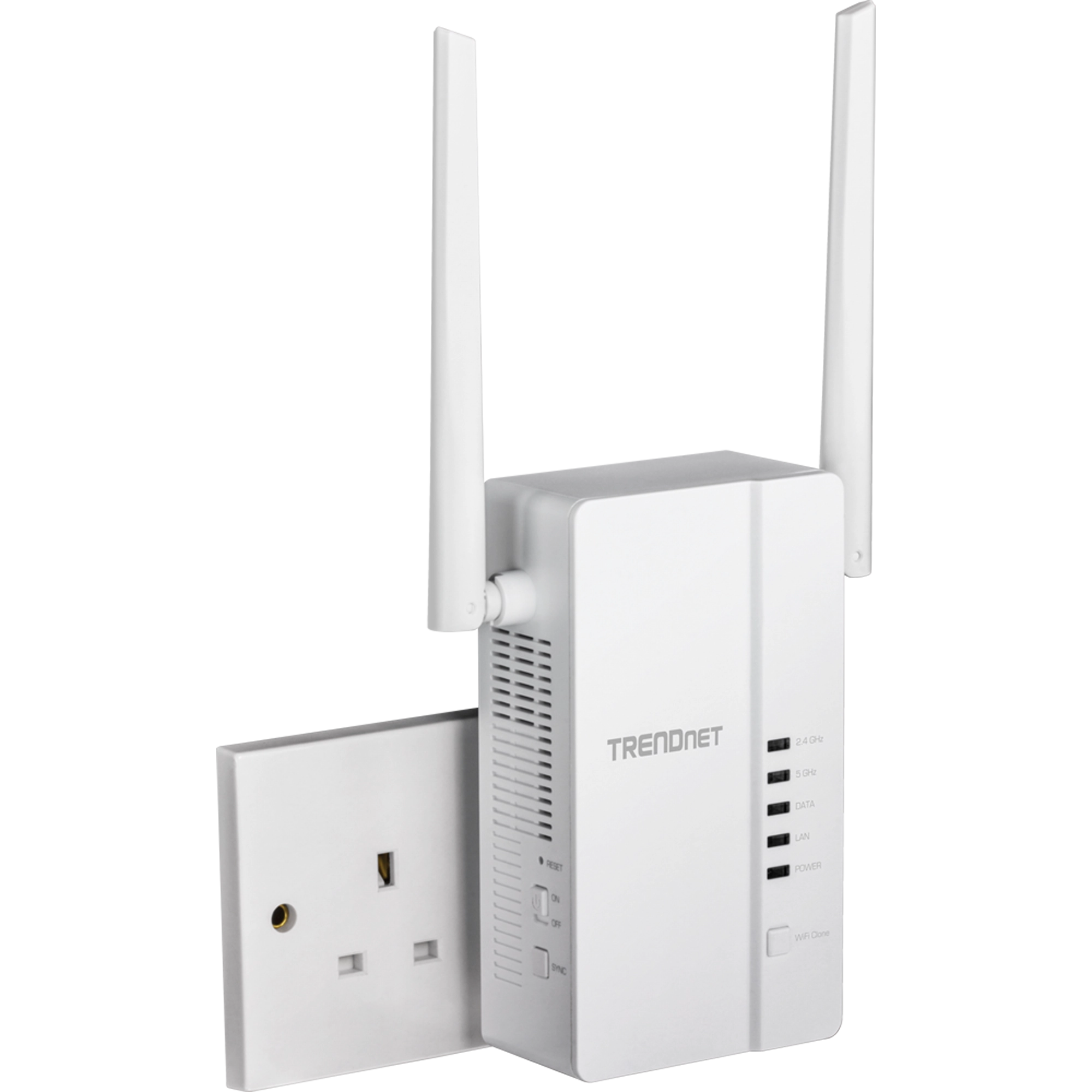

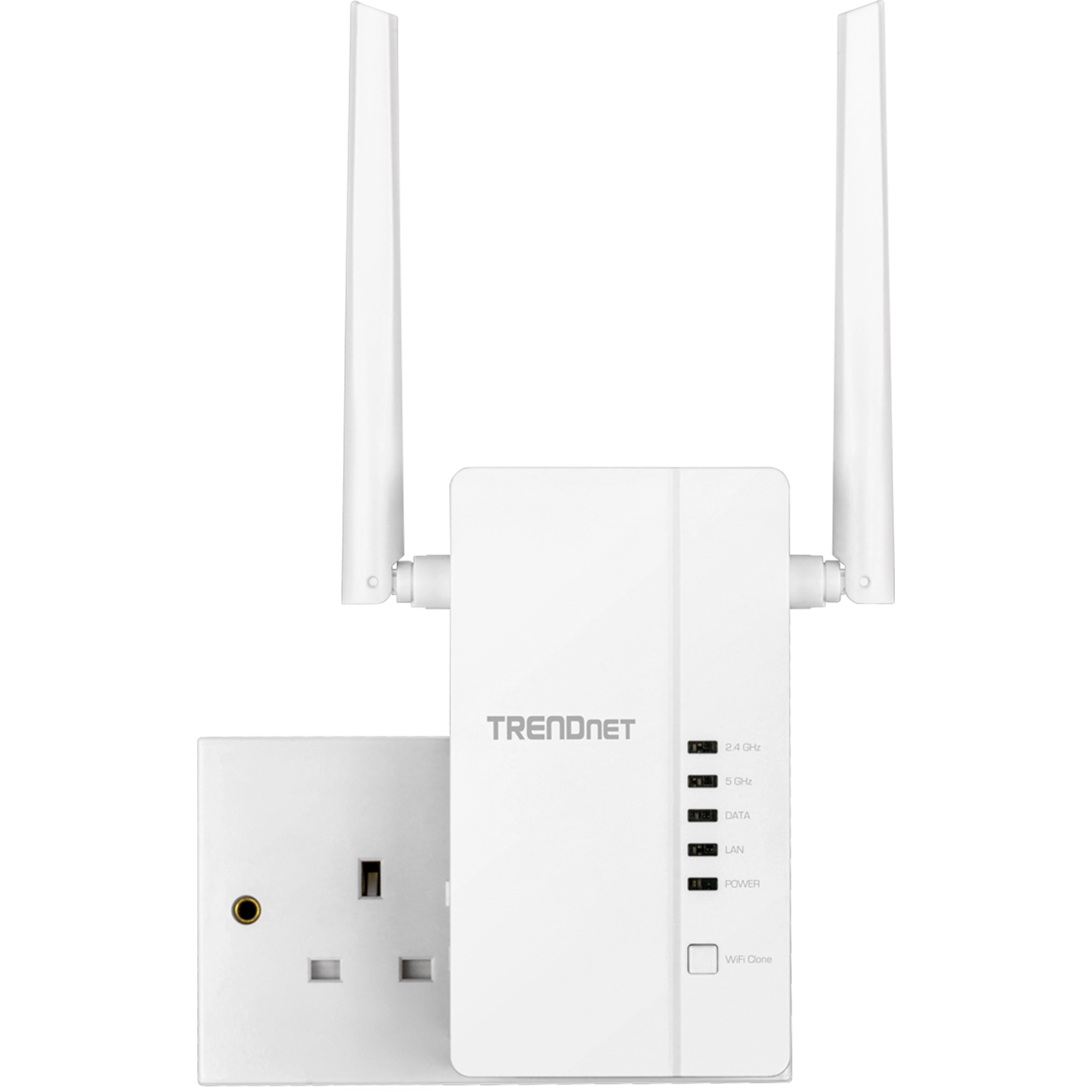

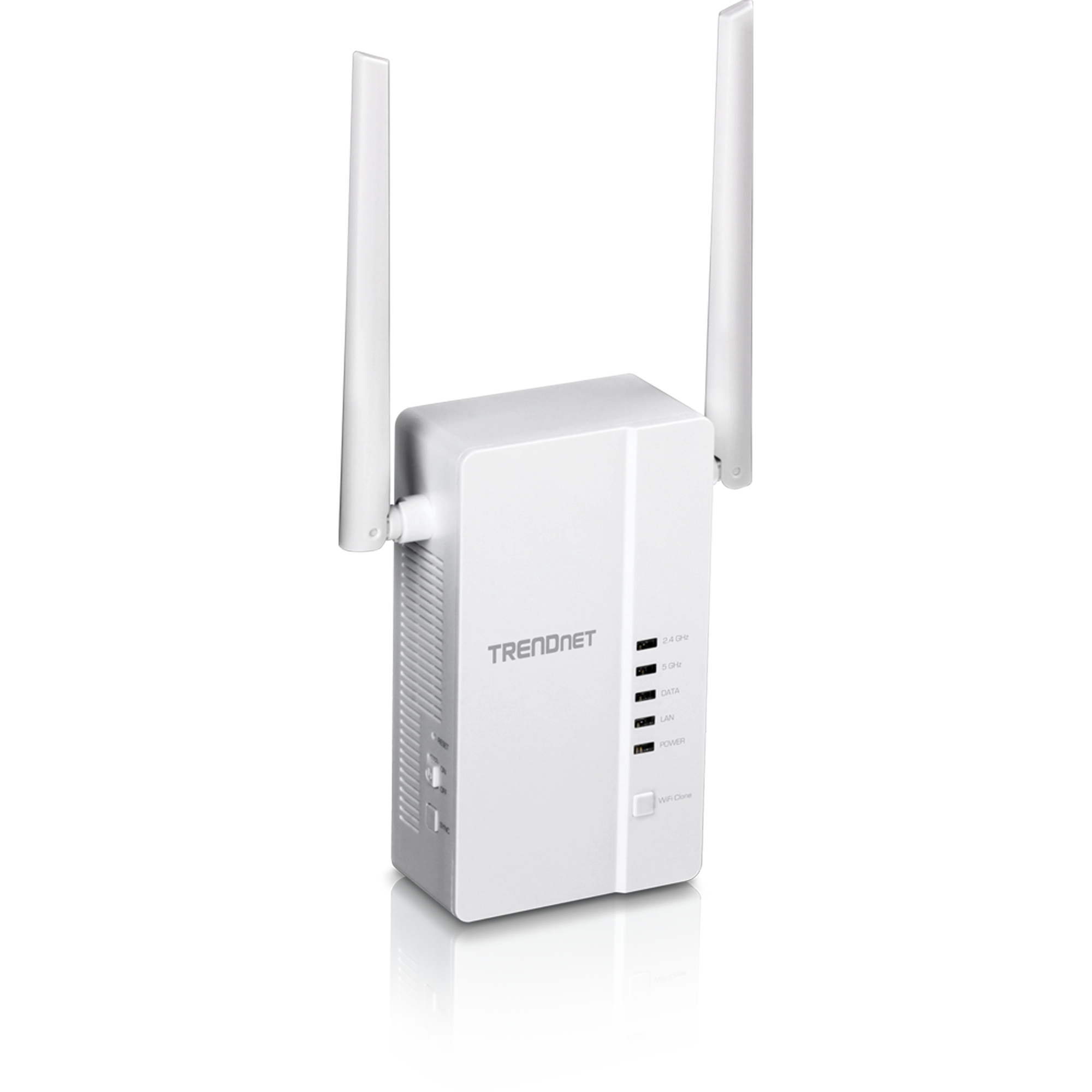

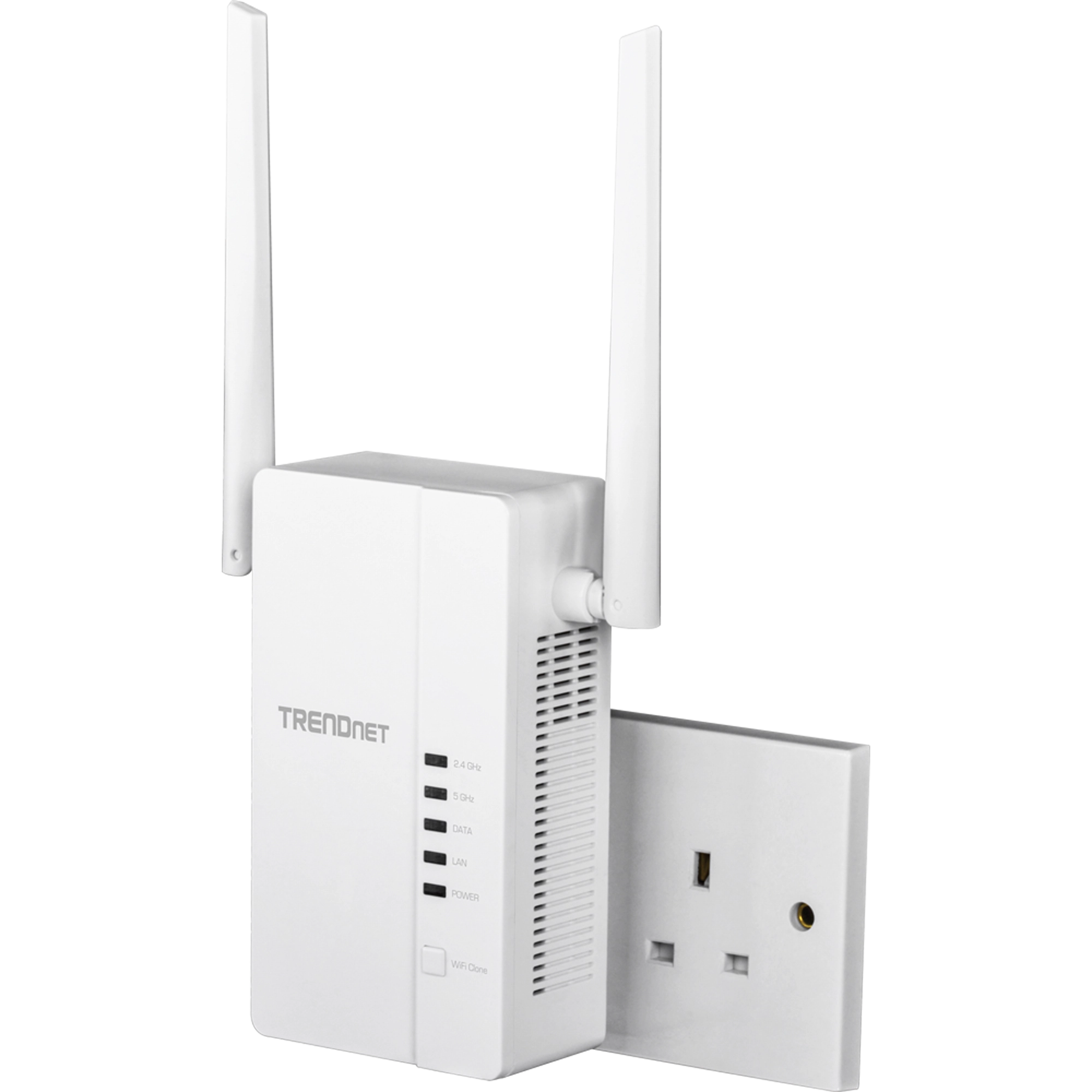

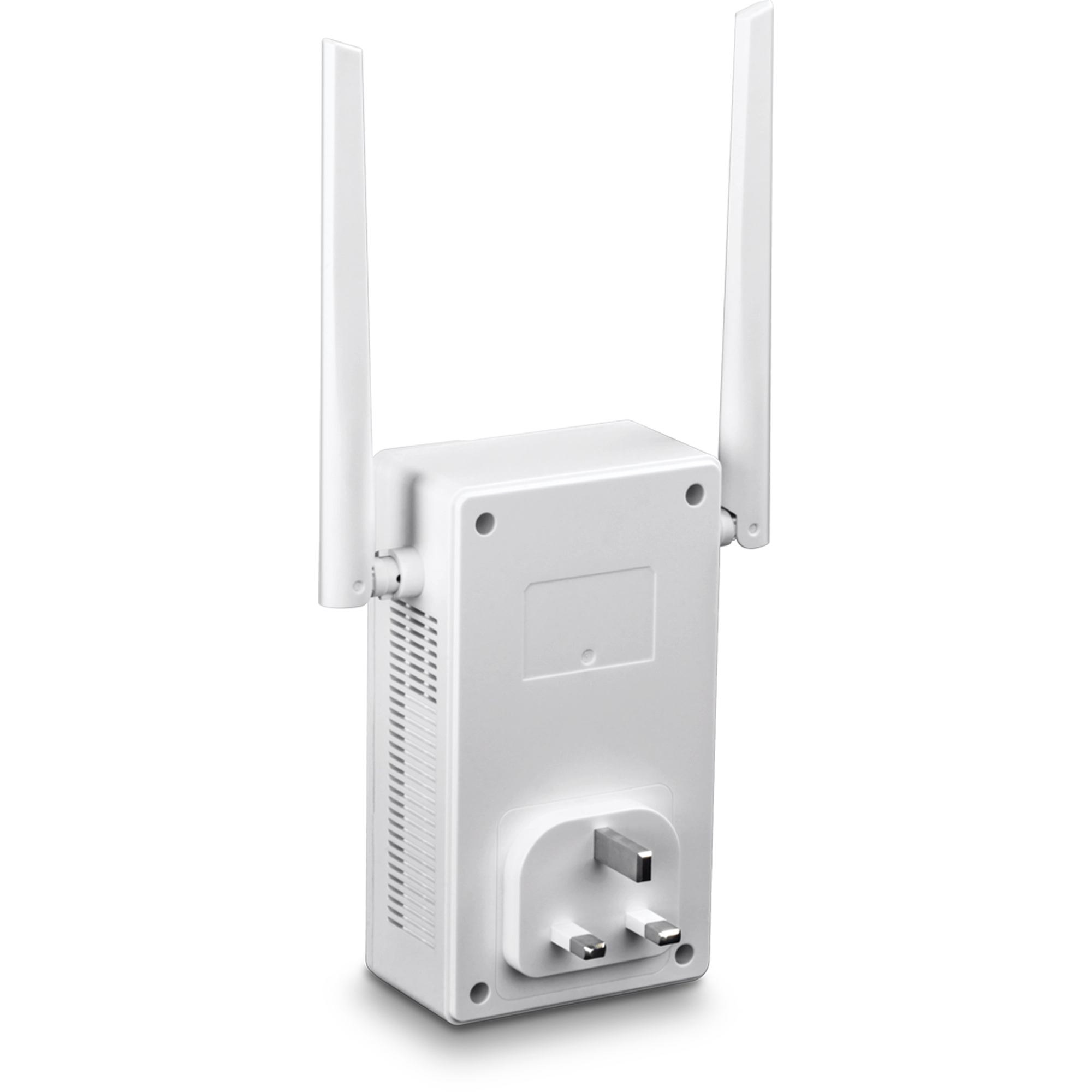

TPL-430AP
Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.11a
  • IEEE 802.11b
  • IEEE 802.11g
  • IEEE 802.11n (bis zu 300 Mbps)
  • IEEE 802.11ac (bis zu 866 Mbps)
  • IEEE 1901
Geräteschnittstelle

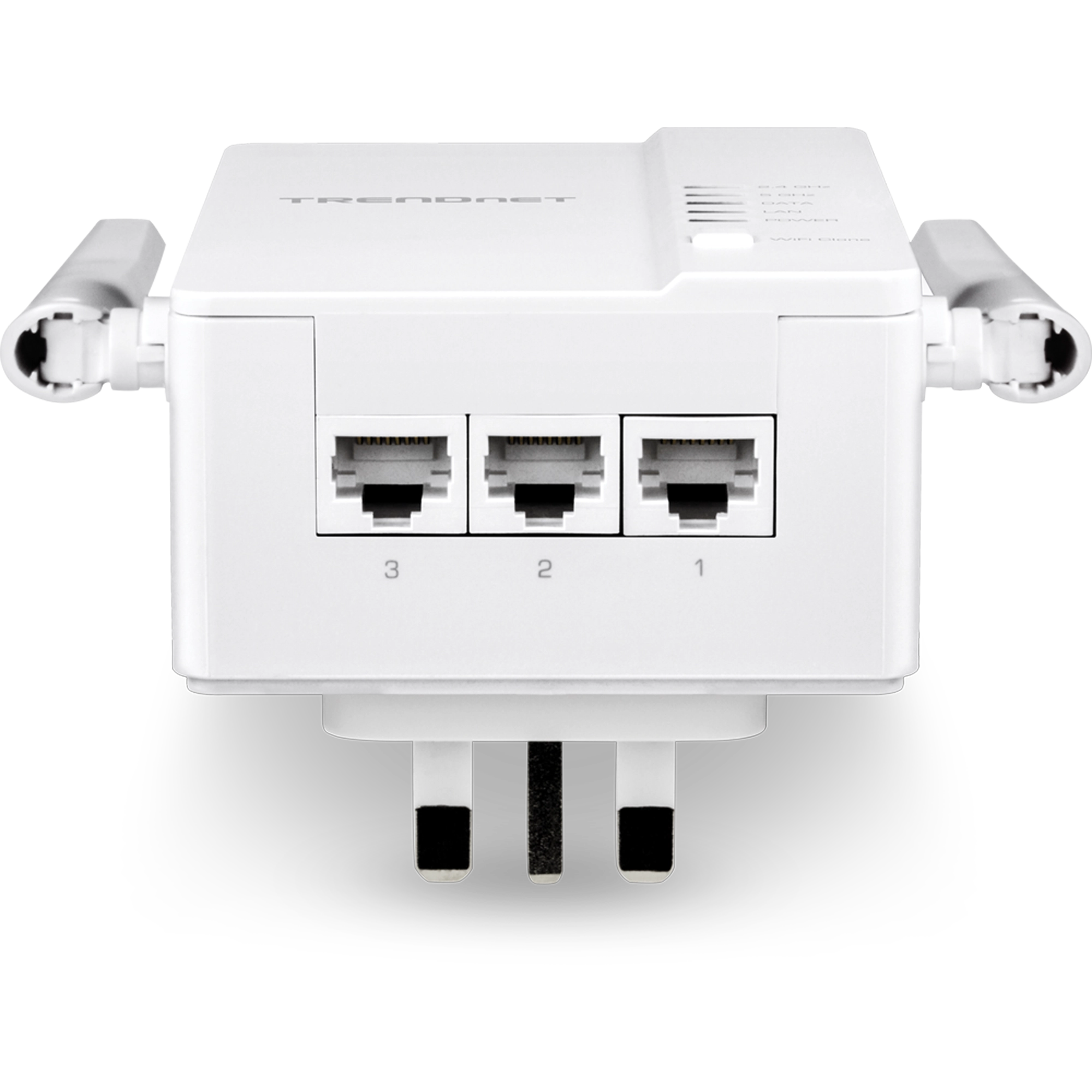

  • 3 Gigabit LAN-Ports
  • Wi-Fi Klontaste
  • Rückstelltaste
  • Sync-taste
  • Netzschalter
  • LED-Anzeige
  • Stecker
  • A: Nordamerika Typ B (NEMA 5–15)
  • EU: Europäisch Typ E/F Hybrid (CEE 7/7)
  • REINO UNIDO: Reino Unido Tipo G (BS 1363)
Frequenz band
  • 2 - 67MHz
Modulation/Protokoll
  • OFDM Symbolmodulation auf Verbindungssynchronisation, 4096/1024/256/64/8 - QAM, QPSK, BPSK, ROBO Carrier
  • CSMA/CA
Vernetzung entfernungen
  • Powerline: Bis zu 300 m (980 Fuß) lineare Entfernung über Stromkabel
Verschlüsselung
  • Wireless: WPA2-PSK
  • Powerline: 128-bit AES (Advanced Encryption Standard)
Powerline-Knoten
  • Bis zu 8 (max.)
Überlappende Stromleitungsnetzwerke
  • Bis zu 4 (je Stromkreis)
Sonderfunktionen
  • Stellt automatisch eine verbindung zu anderen trendnet powerline-adaptern her
  • Zusätzliche Ethernet-Ports für Kabelverbindung
  • Klont automatisch SSID und Passwort Ihres Wi-Fi Netzwerks
  • Unterstützt IPv6
  • QoS Management
  • IGMP / MLDv2 Streams
Antennengewinn
  • 2.4 GHz: 2 x 3.31 dBi
  • 5 GHz: 2 x 4.51dBi
Wireless Ausgangsleistung/Empfangsempfindlichkeit
  • 802.11a: 16 dBm (typisch) / -65 dBm (typisch) @ 54Mbps
  • 802.11b: 20dBm (typisch) / -88dBm (typisch) @ 11Mbps
  • 802.11g: 15dBm (typisch) / -76dBm (typisch) @ 54Mbps
  • 802.11n (2.4 GHz): 13dBm (typisch) / -73dBm (typisch) @ 300Mbps
  • 802.11n (5 GHz): 16dBm (typisch) / -70dBm (typisch) @ 300Mbps
  • 802.11ac (5GHz): 15dBm (typisch) / -60dBm (typisch) @ 866Mbps
Stromversorgung
  • Eingang: 100 – 240 V AC, 50 – 60 Hz, 0,2 A
  • Verbrauch im Aktivmodus: 12 Watt (max.)
Betriebstemperatur
  • 0 - 40°C (32 – 104°F)
Betriebsfeuchtigkeit
  • Max. 90% nicht-kondensierend
Zertifizierungen
  • CE
  • FCC
  • IC
  • UL
Maße
  • 255 x 130 x 75 mm (10,04 x 5,11 x 2,95 zoll)
Gewicht
  • A: 332 g (11,7 Unzen)
  • EU: 342 g (12 Unzen)
  • UK: 332 g (11,7 Unzen)

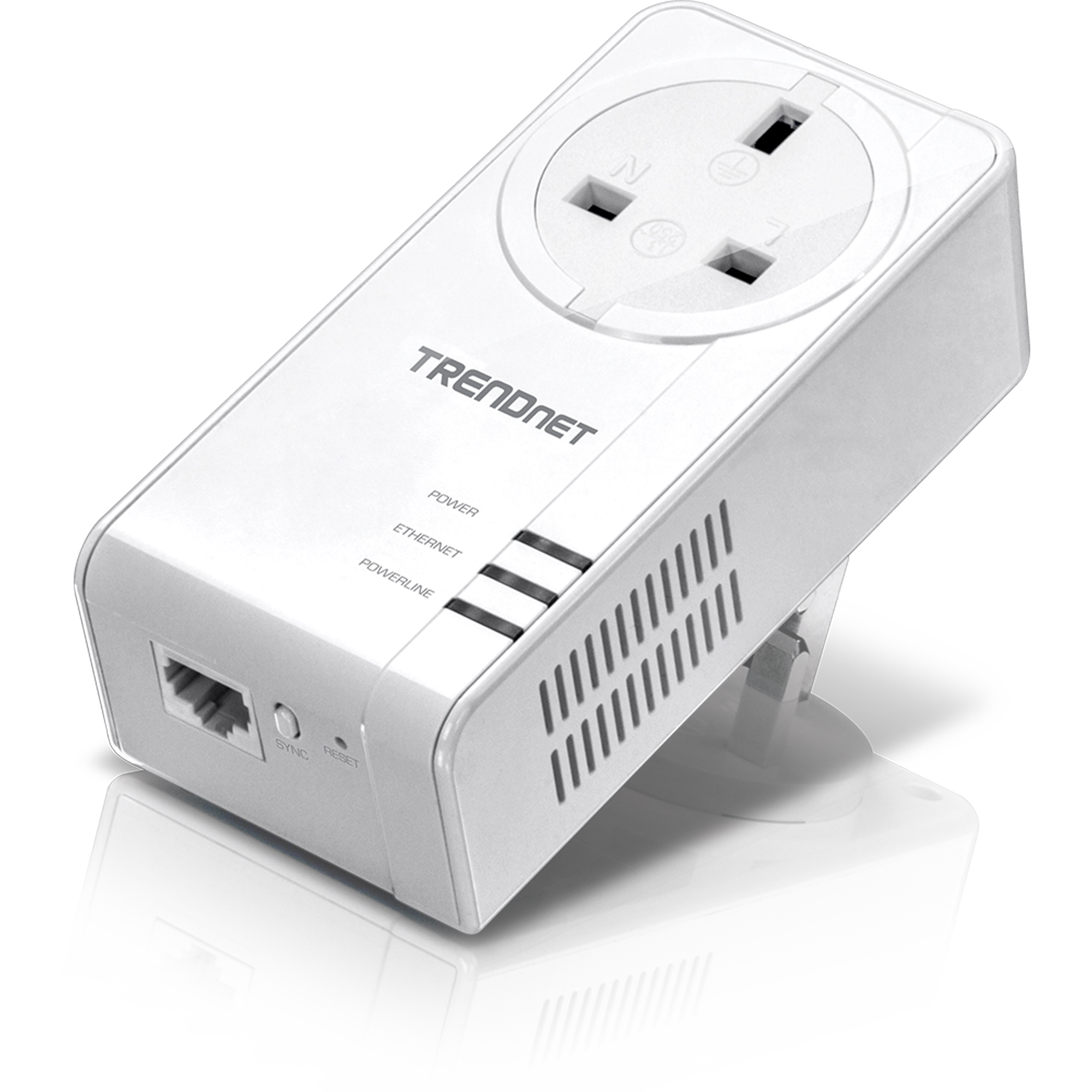

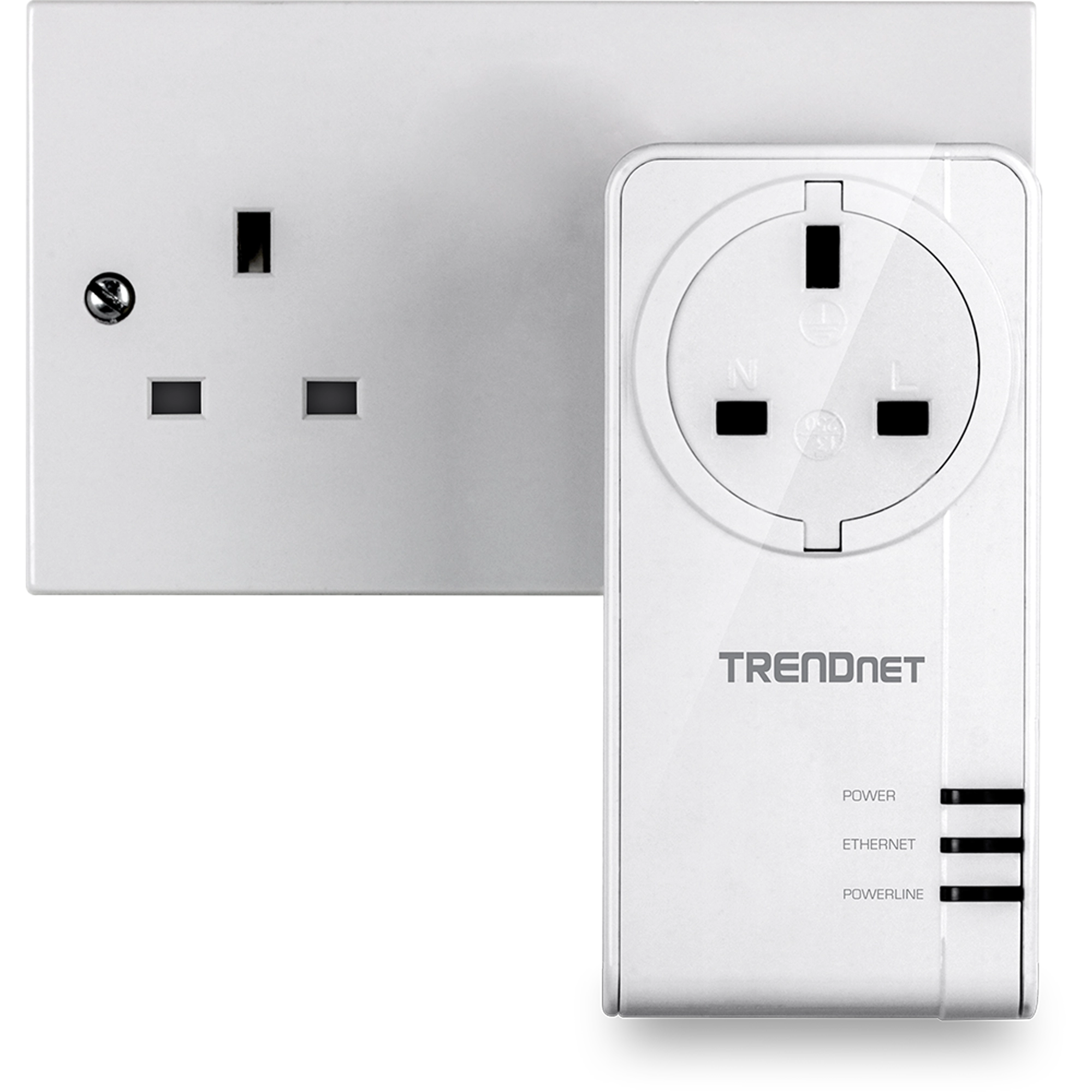

TPL-421E
Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 1901
Interfaces do dispositivo
  • Ethernet-Port
  • Taste für synchronisieren/zurücksetzen
  • Status led
  • Stecker
  • A: Nordamerika Typ B (NEMA 5–15)
  • EU: Euro-Typ C (CEE 7/16)
  • GB: Großbritannien Typ G (BS 1363)
Frequenz band
  • 2 – 68MHz
PHY-Datenrate
  • Bis zu 1200 Mbps
Vernetzung entfernungen
  • Bis zu 300 m (980 Fuß) lineare Entfernung über bestehende elektrische Stromleitungen
Sicherheit
  • 128-Bit AES (Advanced Encryption Standard)
Knotenpunkte
  • Bis zu 8 (max.)
Überlappende Stromleitungsnetzwerke
  • Bis zu 4 (je Stromkreis)
Ausgangsstrom
  • 110V AC, 20A (max.)
  • 220V AC, 16A (max.)
Stromversorgung
  • Eingang: 100 - 240 V AC, 50/60 Hz
  • Verbrauch: Aktivmodus: 2,7 Watt (max.); Standby-Modus: 0,34 Watt (max.)
Betriebstemperatur
  • 0 – 40 °C (32 – 104 °F)
Betriebsfeuchtigkeit
  • Max. 90% nicht-kondensierend
Zertifizierungen
  • CE
  • FCC
  • UL
Maße
  • A: 61 x 123 x 65mm (2.4 x 4.8 x 2.6in.)
  • EU: 61 x 123 x 75mm (2.4 x 4.8 x 3.0in.)
  • GB: 61 x 123 x 68mm (2.4 x 4.8 x 2.7in.)
Gewicht
  • A: 104 g (3,7 Unzen)
  • EU: 190 g (6,7 Unzen)
  • UK: 190 g (6,7 Unzen)
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TPL-430AP
  • TPL-421E
  • Anleitung zur Schnellinstallation
  • 2 Netzwerkkabel (1,5 m / 5 Fuß)

*Maximale Wireless-Signalraten sind von IEEE 802.11 theoretischen Spezifikationen abgeleitet. Tatsächlicher Datendurchsatz und Abdeckung schwanken abhängig von Störungen, Netzwerkverkehr, Gebäudematerialien und anderen Bedingungen.
** 1200 Mbps ist die maximale physische Powerline Datenrate. Der Datendurchsatz kann je nach Zustand des Leiterkabels schwanken. Wir empfehlen eine maximale Anzahl von 8 Adaptern (Nodes) für Video-Streaming innerhalb Ihres Netzwerks.
*** Powerline-Networking ist auf das gleiche Stromnetz beschränkt. Steckdosenleisten, GFCI-Steckdosen und AFCI-Stromkreisunterbrecher können die Powerline-Netzwerksignale abschwächen.

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
