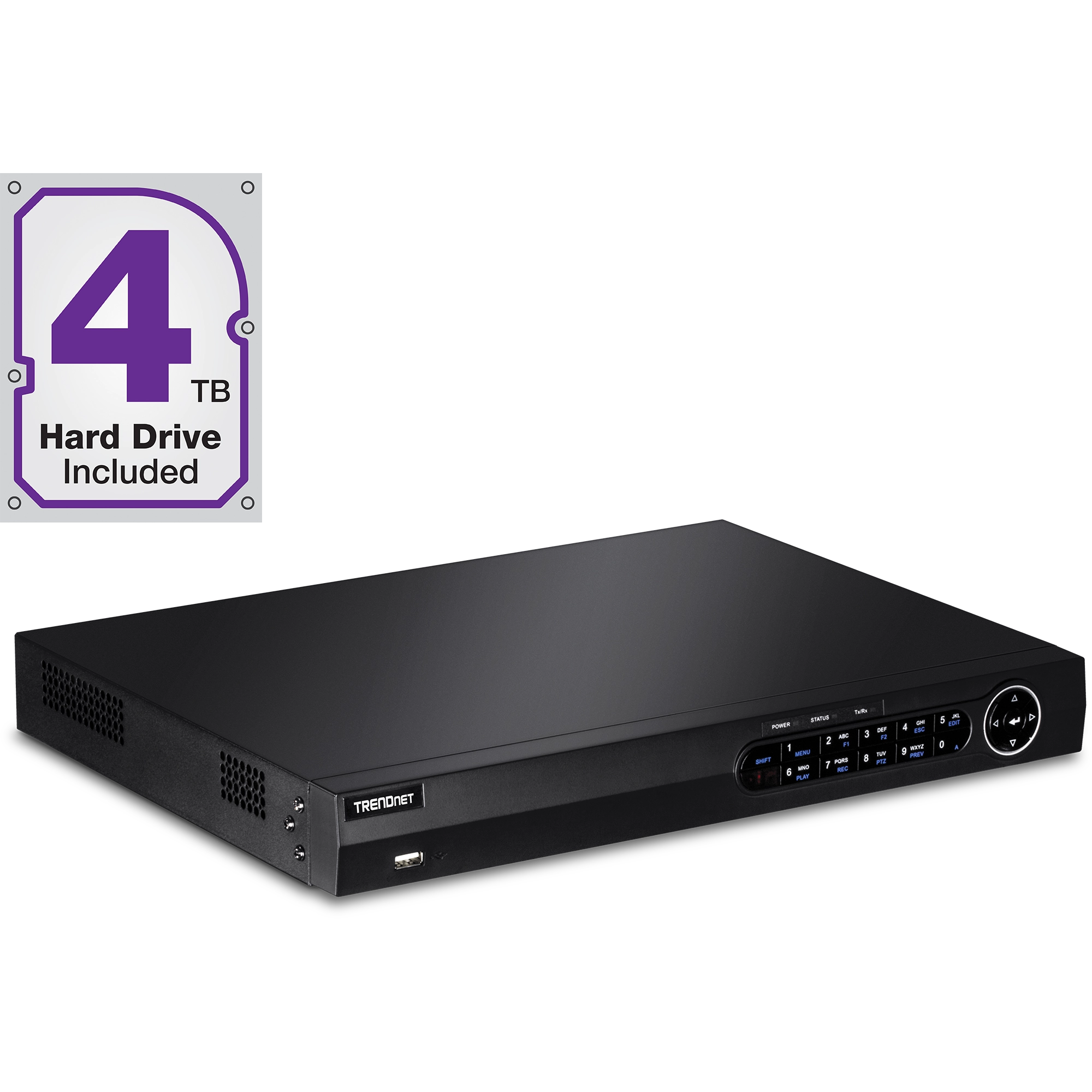

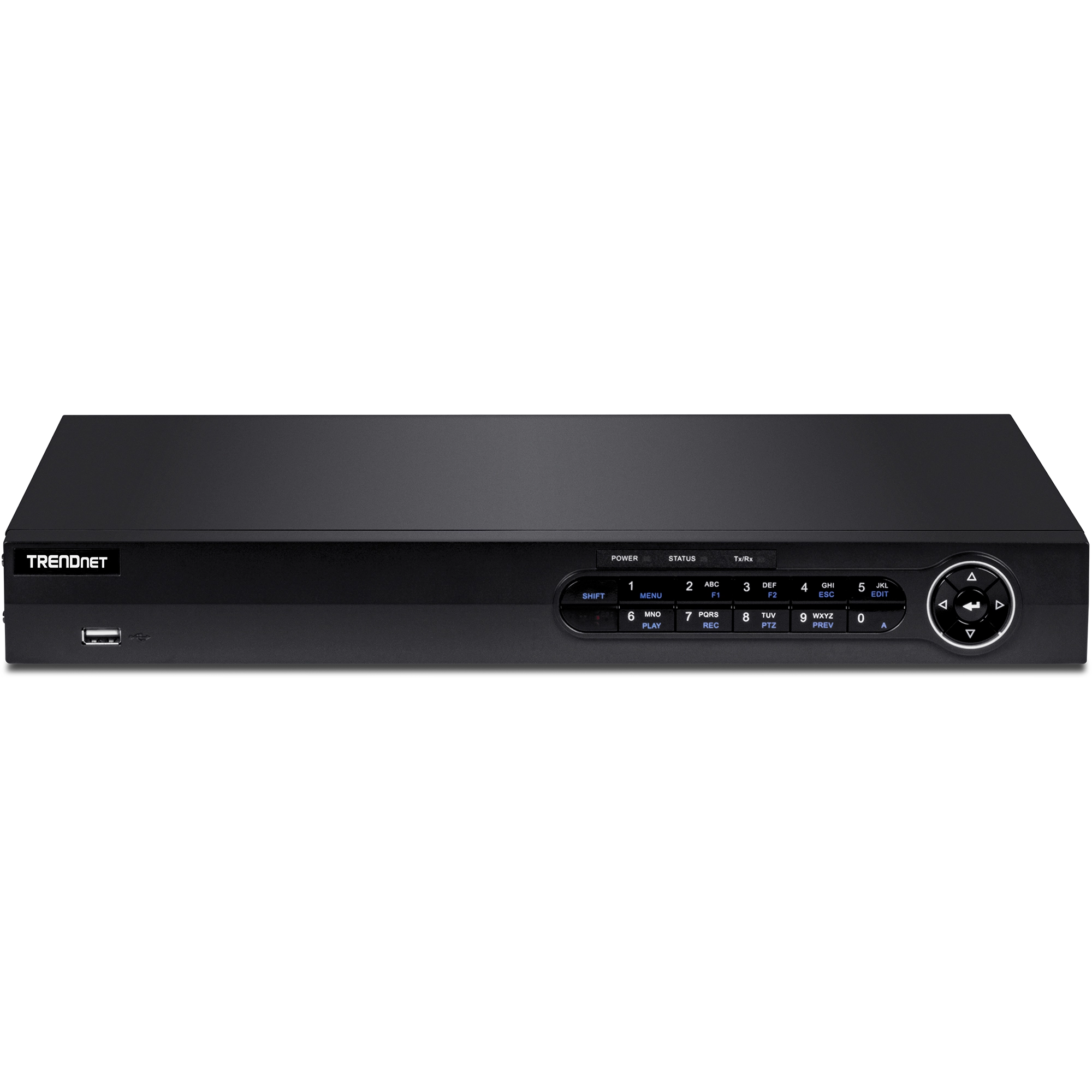

16-Channel HD PoE+ NVR mit 4TB HDD

TV-NVR216D4   (Version v1.0R)

  • Eigenständiger 16-Kanal PoE+ Netzwerkvideorekorder
  • Plug-and-Play für bis zu 16 TRENDnet PoE-Kameras*
  • Gleichzeitige 1080p Videoaufzeichnung für alle Kanäle
  • Werkseitig installierte 4 TB HDD für eine Woche fortlaufende Aufzeichnung von 1080p Video***
  • Zwei 3,5 Zoll SATA II Buchten unterstützen bis zu 12 TB Speicher (6 TB je Bucht, weitere Festplatten separat erhältlich)
  • Fortschrittliche Videowiedergabe
  • Hardware zur Rackmontierung inbegriffen
  • PoE-Gesamtleistung: 200W
  • Unterstützt ONVIF-konforme Netzwerkkamera

DISCONTINUED PRODUCT

The TV-NVR216D4 (Version v1.0R) has been discontinued. It has been replaced by the TV-NVR416 (Version v1.0R). For a list of discontinued products, click here.

Hilfsprogramme

NVR video player
Dateiname: player.zip
SHA-1 Checksum: C71B448CD1E655D9A3CBADE38AB496EF3D04EC28
Datum: 7/28/2017
Dateigröße: 1.32 MB
Download
NVR Storage Calculator
Dateiname: Storage_Calculator.zip
SHA-1 Checksum: 26BE8392F414FE137337AFF66224AE9B06F24406
Datum: 7/28/2017
Dateigröße: 18.52 MB
Download

Firmware

Firmware
Aktualisieren Sie die Firmware von TRENDnet-Produkten NICHT über eine drahtlose Verbindung.
Wenn die Firmware über eine drahtlose Verbindung aktualisiert wird, kann das Produkt Schaden nehmen. Führen Sie Aktualisierungen deshalb bitte nur über verdrahtete Verbindungen durch.

Firmware Version: 3.3.4 build 180522
Release Date: 5/2018
Release Note:

  1. Update email triggered snapshot update to 720p resolution

Dateiname: FW_TV-NVR2xx_22xx_series3.3.4(180522).zip
SHA-1 Checksum: 802135AAADECA99870B8F8DF35290D4255C2EE27
Datum: 5/29/2018
Dateigröße: 15.31 MB
Download

Software

TRENDnetView Evo Advanced camera management software (64-bit)

Release Note:

  1. Added TV-IP323PI, TV-IP460PI, TV-IP344PIv2, TV-IP345PIv2, TV-IP328PI, TV-IP329PI support
  2. Fixed TV-NVR408, TV-NVR416 detection issue
  3. Fixed PT speed on TV-IP420P, TV-IP440PI issue
  4. Removed offline activation option

Version 1.12.0

Product Information
Dateiname: TRENDnetView_EVO__x64_1.12.0.zip
SHA-1 Checksum: A4566734A9DBAE4DD283B85576AEB4E0FF8A0B96
Datum: 2/14/2019
Dateigröße: 372.89 MB
Download
TRENDnetView Evo Advanced camera management software (32-bit)

Release Note:

  1. Added TV-IP323PI, TV-IP460PI, TV-IP344PIv2, TV-IP345PIv2, TV-IP328PI, TV-IP329PI support
  2. Fixed TV-NVR408, TV-NVR416 detection issue
  3. Fixed PT speed on TV-IP420P, TV-IP440PI issue
  4. Removed offline activation option

Version 1.12.0

Product Information
Dateiname: TRENDnetView_EVO__x86_1.12.0.zip
SHA-1 Checksum: B9F07E9FAA203B8CA71FCB1489EAC236BF1D0E23
Datum: 2/14/2019
Dateigröße: 269.18 MB
Download

Datenblätter

Data Sheets (English)
Dateiname: EN_datasheet_TV-NVR216D4(v1.0R).pdf
Datum: 12/6/2017
Dateigröße: 915.17 KB
Download Email
Data Sheets (Français)
Dateiname: FR_datasheet_TV-NVR216D4(v1.0R).pdf
Datum: 12/6/2017
Dateigröße: 932.69 KB
Download Email
Data Sheets (Deutsch)
Dateiname: GE_datasheet_TV-NVR216D4(v1.0R).pdf
Datum: 12/6/2017
Dateigröße: 921.48 KB
Download Email
Data Sheets (Português)
Dateiname: PO_datasheet_TV-NVR216D4(v1.0R).pdf
Datum: 12/6/2017
Dateigröße: 931.09 KB
Download Email
Data Sheets (Español)
Dateiname: SP_datasheet_TV-NVR216D4(v1.0R).pdf
Datum: 12/6/2017
Dateigröße: 837.97 KB
Download Email
Data Sheets (Italiano)
Dateiname: IT_datasheet_TV-NVR216D4(v1.0R).pdf
Datum: 12/6/2017
Dateigröße: 925.67 KB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: English_TV-NVR216_D4(V1).pdf
Datum: 10/3/2016
Dateigröße: 13.20 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: French_TV-NVR216_D4(V1).pdf
Datum: 10/3/2016
Dateigröße: 13.17 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: German_TV-NVR216_D4(V1).pdf
Datum: 10/3/2016
Dateigröße: 13.11 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: Portuguese_TV-NVR216_D4(V1).pdf
Datum: 10/3/2016
Dateigröße: 13.16 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: Spanish_TV-NVR216_D4(V1).pdf
Datum: 10/3/2016
Dateigröße: 13.11 MB
Download
Kurzanleitung zur Installation (Pусский)
Dateiname: Russian_TV-NVR216_D4(V1).pdf
Datum: 4/5/2018
Dateigröße: 7.53 MB
Download
Kurzanleitung zur Installation (Italiano)
Dateiname: Italian_TV-NVR216_D4(V1).pdf
Datum: 10/3/2016
Dateigröße: 13.12 MB
Download

Bedienungsanleitung

Bedienungsanleitung
Dateiname: UG_TV-NVR216_NVR216D4_(1.01).pdf
Datum: 10/3/2016
Dateigröße: 6.25 MB
Download

Produktbild(er)

PNG Image
Dateigröße: : 1.56 MB
Datum: : 1/4/2017
Download
PNG Image
Dateigröße: : 1.11 MB
Datum: : 9/26/2016
Download
PNG Image
Dateigröße: : 1.20 MB
Datum: : 9/26/2016
Download
ROHS compliant WEEE crossed-out bin symbol.
Videoausgang
  • HDMI/VGA
  • Auflösung:
  • 1920 × 1080P/60 Hz
  • 1600 × 1200P/60 Hz
  • 1280 × 1024/60 Hz
  • 1280 × 720/60 Hz
  • 1024 × 768/60 Hz
Audio
  • Eingang mit RCA-Stecker (2,0Vp-p, 1 kΩ)
  • Ausgang mit RCA-Stecker
Aufzeichnung
  • 16-Kanal simultane Aufzeichnung bis zu 1080p mit 30 bps
  • 2 SATA Buchten für HDD oder SSD mit jeweils bis zu 6 TB Speicher
Wiedergabe
  • Wiedergabeauflösung: 6MP, 1080p, UXGA, 720p, VGA, 4CIF, DCIF, 2CIF, CIF, QCIF
Hardware-Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3af
  • IEEE 802.3at

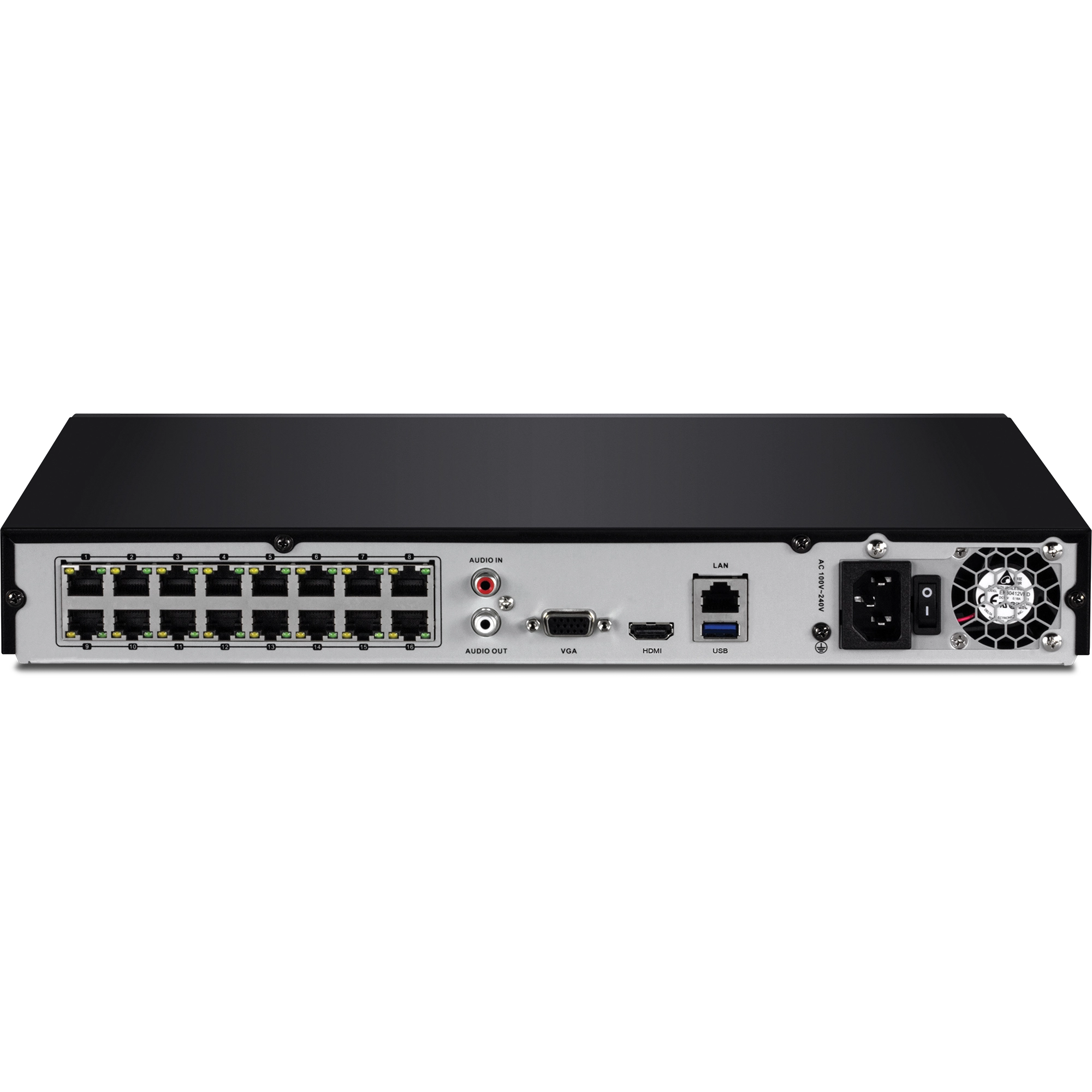

Geräteschnittstelle
  • 1 Gigabit-Netzwerkport
  • Sechzehn 10/100 PoE+ Kameranetzwerkports
  • 1 x 4TB HDD
  • 1 USB 2.0, 1 USB 3.0
  • HDMI-Port
  • VGA-Port
  • Analoger Audioeingang / -ausgang
  • Stromversorgungsbuchse
  • LED-Leuchten (Strom, Speicher und Netzwerk)
Netzwerkprotokoll
  • IPv4, IPv6, UDP, TCP, ICMP, SSL, TLS, ONVIF v2.2
  • DHCP, NTP, DNS, DDNS, SMTP, FTP, SNMP v2
  • HTTP, UPnP, RTSP, RTP, RTCP
Betriebstemperatur
  • -10 - 55 °C (14 - 131 °F)
Betriebsfeuchtigkeit
  • Max. 90% nicht-kondensierend
Certifications
  • CE
  • FCC
  • UL
Dimensions
  • 380 x 270 x 45 mm (15 x 11 x 1.8 Zoll)
Gewicht
  • 3.2 kg (7 Pfund)
Leistung
  • Eingang: 100 – 240 V AC, 50/60 Hz
  • Verbrauch: 15 Watt max. (ohne PoE)
PoE
  • PoE 802.3at (max. 30W je port)
  • PoE-Gesamtleistung: 200W
  • Plug-and-play mit TRENDnet PoE-Kameras*
Verwaltungsschnittstelle
  • Liveansicht: Simultane 2x2, 3x3, 4x4, 1+5, 1+7 Ansichten oder Einzelansicht mit automatischer Weiterschaltung
  • Geplante Aufzeichnung: fortlaufend und bei Bewegungserkennung mit optionaler Ausnahme von Feiertagen.
  • Unterstützt Kamerakonfiguration über NVR*: On Screen Display, Displayeinstellungen: Helligkeit, Kontrast, Sättigung, Schwenken/Neigen/Zoomen, Bewegungserkennungseinstellung, Videomanipulation und Videoausfall.
  • Feiertagszeitplan für benutzerdefinierte Aufnahmezeitpläne während Feiertage
  • Fortschrittliche Wiedergabe: Wiedergabe von mehreren Kanälen gleichzeitig und Durchsuchen von Videos nach besonderen Vorkommnissen oder Markierung
  • Videoexport: Markieren, Zuschneiden und Exportieren von Videoclips
  • Festplatte: Verschlüsselte Festplattenformatierung, S.M.A.R.T. Überwachung und Test des Festplattenzustands, Erkennung schlechter Sektoren, Speicherquotenzuteilung je Videokanal, Überschreiben alter Aufzeichnungen oder Emailbenachrichtigung an Administrator, wenn die Festplatte voll ist
  • USB externer Speicher: Firmwareaktualisierung, Importieren/Exportieren von Konfigurationsdatei und Protokollen, Exportieren aufgezeichneter Videodateien, Suche und Wiedergabe von Videos direkt aus dem externen Speicher
  • Lokale Liveview-Einstellungen: Definition von Bildschirmlayout und Kanalanzeigesequenz
  • Benachrichtigungen: Speicherplatz erschöpft, Speicherfehler, Netzwerk getrennt, IP-Konflikt, unbefugter Zugriff und Aufzeichnungsausnahmen
  • Unterstützte Dynamic DNS Dienste: Dyn.com und NO-IP.com
  • Verwaltungseinstellungen: maximal 32 Benutzerkonten
  • Verkehrstabelle und Statistiken für Netzwerkverwaltung
TRENDnet IP View App
  • Kostenlose iOS® und Android™ Apps
  • Sehen Sie Live-Videos von Ihrem NVR auf Ihrem Mobilgerät
  • Momentaufnahmen
  • Digitaler Zoom / optischer Zoom
Garantie
  • 2 Jahre begrenzt

PACKUNGSINHALT
  • TV-NVR216
  • 1 x 4TB HDD
  • CD-ROM (Hilfsprogramm und Benutzerhandbuch)
  • Netzadapter (12V DC)
  • Netzwerkkabel (1,8 m / 6 Fuß)
  • HDMI-Kabel (1,8 m / 6 Fuß)
  • Optische Maus
  • IR-Fernbedienung
  • SATA-Datenkabel / Stromkabel
  • Schnellinstallationseinrichtung
  • Hardware zur Rackmontierung

* Siehe Liste kompatibler Kameras http://www.trendnet.com/langge/products/nvr-solutions
** Drei Wochen fortlaufende Aufzeichnung mit 16 Kameras in 1080p Auflösung mit 30 fps (mittlere VBR) mit 12 TB Speicher (weitere Festplatten separat erhältlich)
*** Eine Woche fortlaufende Aufzeichnung je Kamera mit werkseitig installierter 4 TB HDD und sechzehn 1080p Kameras mit 30 bps (mittlere VBR)

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
