Powerline 200 AV Nano-Adaptersatz

TPL-308E2K   (Version v1.0R)

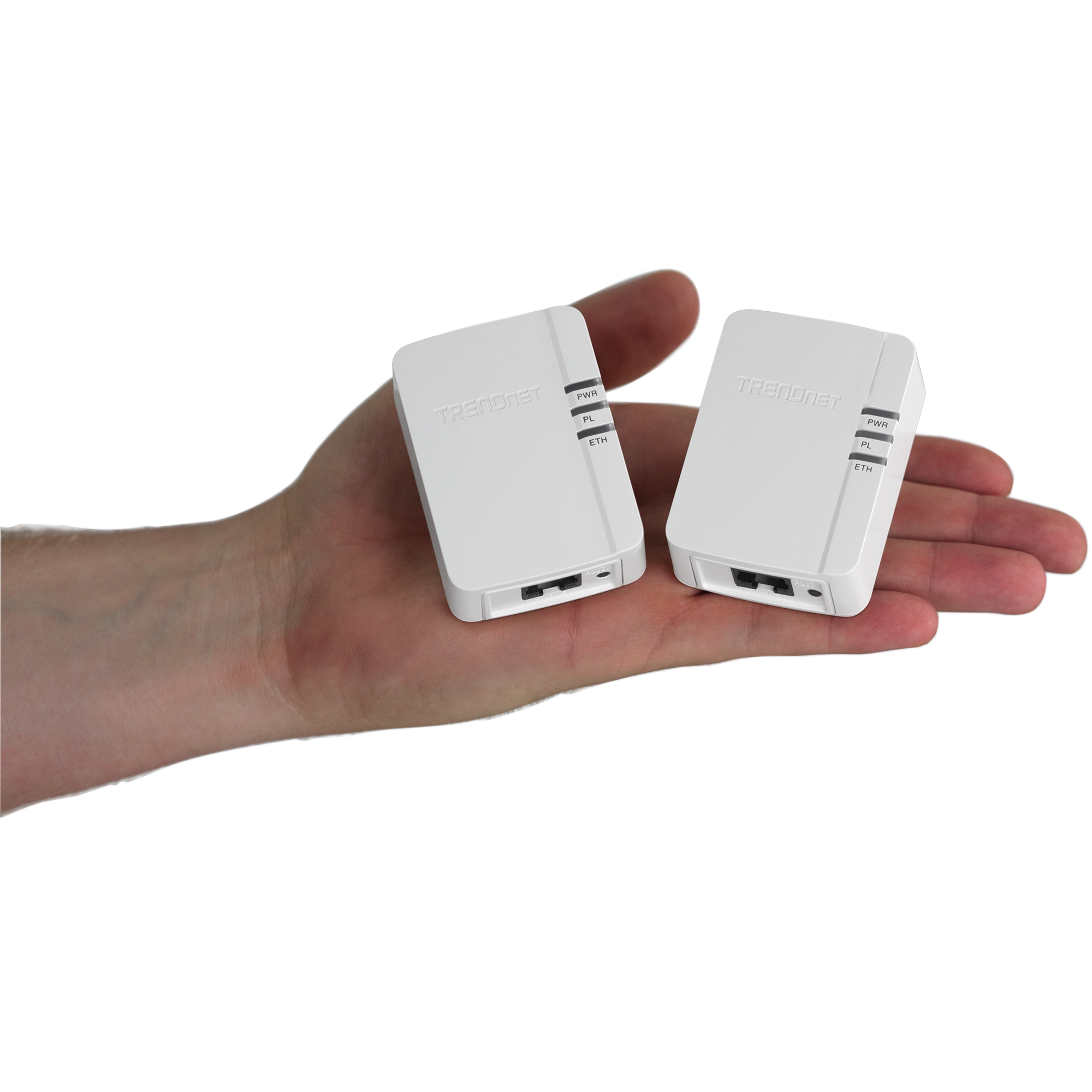

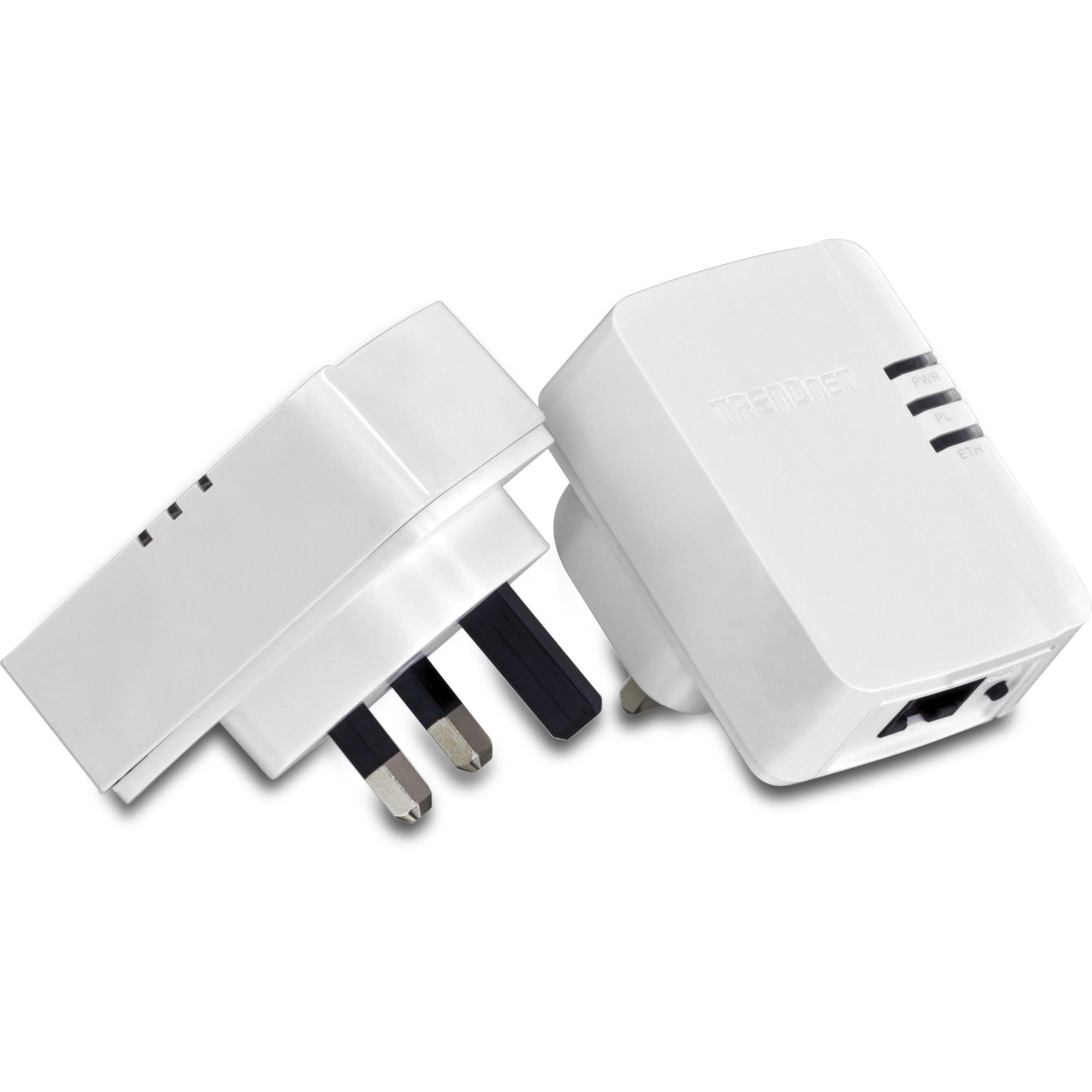

  • Zwei TPL-308E-Adapter im Lieferumfang enthalten
  • 200 MBit/s Netzwerk aus der Steckdose
  • Die kompakte Form ist platzsparend
  • Der Stromsparmodus verringert Leistungsaufnahme um bis zu 70%
  • Ein Gerät überträgt, und bis zu 3 zusätzliche TPL-308 E-Geräte empfangen die Netzwerksignale

DISCONTINUED PRODUCT

The TPL-308E2K (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Treiber/Hilfsprogramme

Driver / Utility

Date: 12/2012
Version: 6.1.0008
Notes:

  1. Erste Ausgabe
  2. Compatible with Windows 8

*Prerequisite: Requires Microsoft® .NET Framework 2.0. Please refer to the Microsoft download center for details on downloading and installing .NET Framework 2.0.


Dateiname: Utility_Powerline(v6.1.0008).zip
SHA-1 Checksum: 92DEED182D68719A8EED8A2D1CA7B86FA16BE9E7
Datum: 7/28/2017
Dateigröße: 1.56 MB
Download

Firmware

Firmware (All Other Regions)

Date: 1/2013
Version: 1.0.0-06
Date: 1/2013
Note:

  1. Erste Ausgabe

*Prerequisite for Software Utility: Requires Microsoft® .NET Framework 2.0.
Please refer to the Microsoft download center for details on downloading and installing .NET Framework 2.0.


Dateiname: FW_TPL-308E_v1.0R(1.0.0-06)-WW.zip
SHA-1 Checksum: 351C7A22CE83BC372F2A822EFF3E089467704B6A
Datum: 7/28/2017
Dateigröße: 2.29 MB
Download
Firmware (North America)

Date: 1/2013
Version: 1.0.0-06
Date: 1/2013
Note:

  1. Erste Ausgabe

*Prerequisite for Software Utility: Requires Microsoft® .NET Framework 2.0.
Please refer to the Microsoft download center for details on downloading and installing .NET Framework 2.0.


Dateiname: FW_TPL-308E_v1.0R(1.0.0-06)-NA.zip
SHA-1 Checksum: BE6BAF09B96389368E456954E72494E396773FD2
Datum: 7/28/2017
Dateigröße: 2.29 MB
Download

Datenblätter

Datasheet (English)
Dateiname: EN_spec_TPL-308E2K(v1.0R).pdf
Datum: 12/19/2012
Dateigröße: 460.67 KB
Download Email
Datasheet (Français)
Dateiname: FR_spec_TPL-308E2K(v1.0R).pdf
Datum: 12/19/2012
Dateigröße: 464.16 KB
Download Email
Datasheet (Deutsch)
Dateiname: C:\data\ftp\TPL-308E2K\datasheets\GE_spec_TPL-308E2K(v1.0R).
Datum: 12/19/2012
Dateigröße: 463.16 KB
Download Email
Datasheet (Português)
Dateiname: PO_spec_TPL-308E2K(v1.0R).pdf
Datum: 2/11/2016
Dateigröße: 339.11 KB
Download Email
Datasheet (Español)
Dateiname: SP_spec_TPL-308E2K(v1.0R).pdf
Datum: 12/19/2012
Dateigröße: 475.89 KB
Download Email
Datasheet (Pусский)
Dateiname: RU_spec_TPL-308E2K(v1.0R).pdf
Datum: 12/19/2012
Dateigröße: 443.03 KB
Download Email
Datasheet (Italiano)
Dateiname: IT_spec_TPL-308E2K(v1.0R).pdf
Datum: 12/19/2012
Dateigröße: 480.22 KB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation
Dateiname: Lineart_Web_TPL-308E_308E2K(V1.0R).pdf
Datum: 12/19/2012
Dateigröße: 1.69 MB
Download
Kurzanleitung zur Installation (EUNL)
Dateiname: EUNL_Web_TPL-308E_308E2K(V1.0R).pdf
Datum: 12/19/2012
Dateigröße: 2.19 MB
Download

Bedienungsanleitung

Bedienungsanleitung (Français)
Dateiname: FR_UG_TPL-308E_E2K(v1.0R).pdf
Datum: 4/8/2014
Dateigröße: 6.56 MB
Download
Bedienungsanleitung (English)
Dateiname: EN_UG_TPL-308E_E2K(v1.0R).pdf
Datum: 4/8/2014
Dateigröße: 1.62 MB
Download

Produktbild(er)

JPEG Image
Dateigröße: : 189.82 KB
Datum: : 3/14/2013
Download
JPEG Image
Dateigröße: : 204.50 KB
Datum: : 3/14/2013
Download
JPEG Image
Dateigröße: : 219.27 KB
Datum: : 3/14/2013
Download
TIFF Image
Dateigröße: : 2.12 MB
Datum: : 3/14/2013
Download
TIFF Image
Dateigröße: : 2.35 MB
Datum: : 3/14/2013
Download
TIFF Image
Dateigröße: : 2.42 MB
Datum: : 3/14/2013
Download
ROHS compliant WEEE crossed-out bin symbol.
Hardware
Standards
  • IEEE 1901, HomePlug® AV, IEEE 802.3, IEEE 802.3x, IEEE 802.3u
Schnittstelle
  • 1 x 10/100 MBit/s Auto-MDIX RJ-45 port
  • 1 x Synch-/ Rücksetz-Tasten
  • Power prong
  • A: Nordamerikanische Ausführung B (NEMA 5–15)
  • EU: Europäische Hybrid-Ausführung E/F (CEE 7/16)

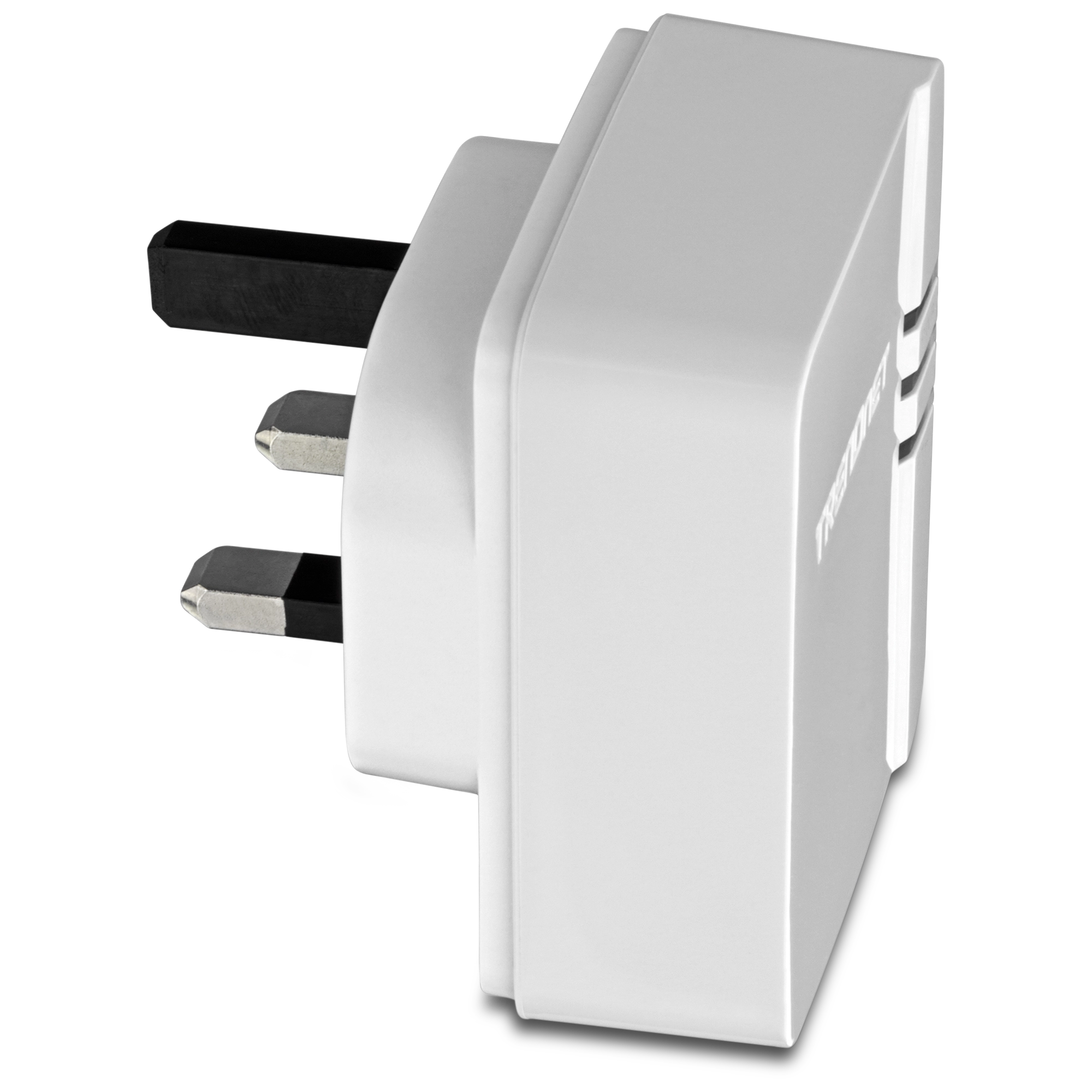

  • UK: Britische Ausführung G (BS 1363)
Frequenzband
  • 2 ~ 30 MHz
Modulationen
  • OFDM Symbolmodulation bei Verbindungs-Synchronisation, 1024/256/64/8 - QAM, QPSK, BPSK, ROBO Carrier
Protokoll
  • TDMA und CSMA/CA
Geschwindigkeit
  • Powerline: Bis zu 200 MBit/s **
  • Ethernet: Bis zu 200 MBit/s (Vollduplexmodus)
Kompatibilität mit Betriebssystem
  • Windows 7 (32/64-bit), Vista (32/64-bit), XP (32/64-bit)
Geräte
  • Bis zu 4 (max.)
Überlappende Powerline-Netzwerke
  • Bis zu 4 (pro elektrischem System)
Abdeckung
  • Bis zu 300 m (984 ft.)
Sicherheit
  • 128-Bit AES (Fortgeschrittener Verschlüsselungsstandard)

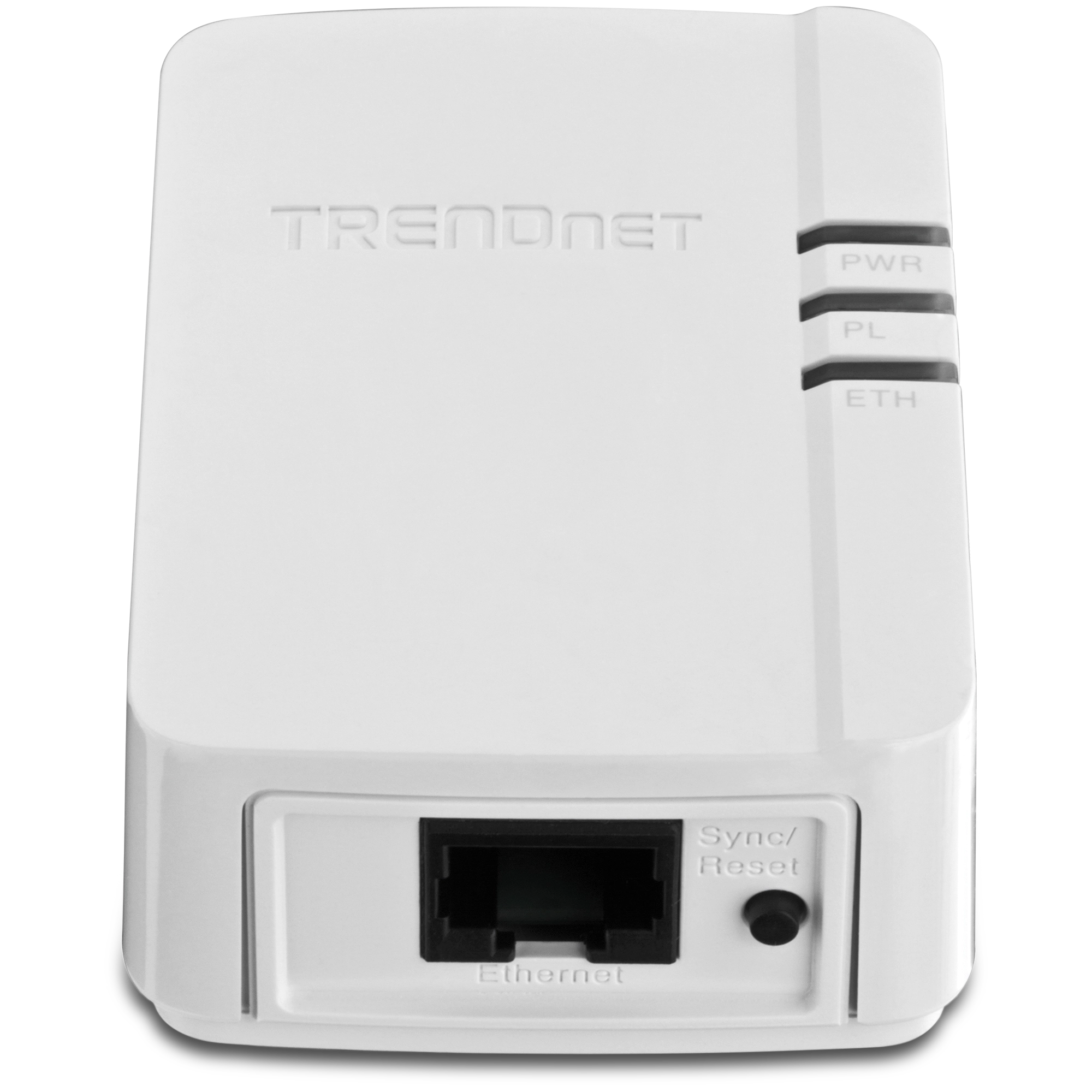

LED
  • Stromversorgung (PWR)
  • Powerline-Verbindung (PL)
  • Am besten (Grün)
  • Besser (Gelb)
  • Gut (Rot)
  • Keine Verbindung (Aus)
  • Ethernet -Verbindung (ETH)
  • Leuchtet
  • Blinkt
  • Aus
Taste
  • Synch (3 Sekunden)/Rücksetz (20 Sekunden)
Abmessungen (B x T x H)
  • A: 70 x 50 x 43 mm (2,76 x 1,97 x 1,69 zoll) Pro Gerät
  • EU: 70 x 50 x 63 mm (2,76 x 1,97 x 2,48 zoll) Pro Gerät
  • UK: 70 x 50 x 58 mm (2,76 x 1,97 x 2,28 zoll) Pro Gerät
Gewicht
  • A: 62,4 g (2,2 unzen) Pro Gerät
  • EU: 68 g (2,4 unzen) Pro Gerät
  • UK: 79,4 g (2,8 unzen) Pro Gerät
Stromversorgung
  • 100~240 V AC, 50~60 Hz
Verbrauch
  • Aktiver Modus: 1,75 watts (max.)
  • Bereitschaftsmodus: 0,56 watts (max.)
Temperatur
  • Funktionieren: 0° ~ 40°C (32° ~ 104°F)
  • Lagerung: -10° ~ 55°C (14° ~ 131°F)
Feuchtigkeit
  • Max 95% (nicht kondensierend)
Zulassungen
  • CE, FCC

PACKUNGSINHALT
  • 2 x TPL-308E
  • Anleitung zur Schnellinstallation
  • CD-ROM (Dienstprogramm & Bedienungsanleitung)
  • 2 x Netzwerkkabel (1.5 m / 5 ft.)

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
