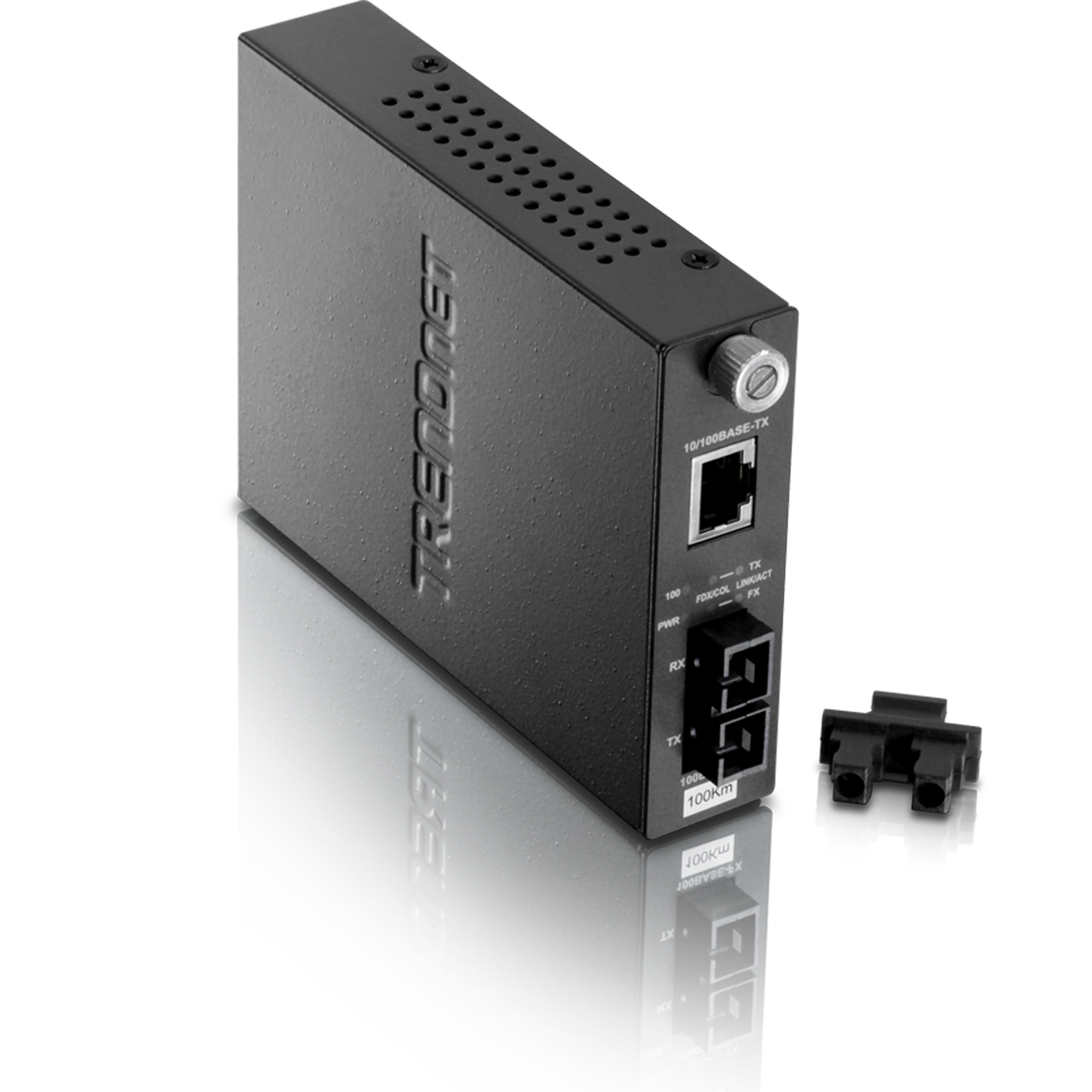

100Base-TX / 100Base-FX Einzelmodus-SC-Glasfaserkonverter

TFC-110S100

  • Einzelmodus-SC-Glasfaserport erlaubt bis zu 100 km lange Verbindungen
  • 10/100Base-TX-Port unterstützt Auto-Negotiation, Auto-MDIX und Vollduplexmodus
  • Funktioniert als einzelner Wandler oder in Kombination mit Glasfasergehäuse TFC-1600
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

DISCONTINUED PRODUCT

The TFC-110S100  has been discontinued. For a list of discontinued products, click here.

Datenblätter

Datasheet (English)
Dateiname: EN_Spec_TFC-110S100.pdf
Datum: 2/20/2019
Dateigröße: 995.43 KB
Download Email
Datasheet (Français)
Dateiname: FR_Spec_TFC-110S100.pdf
Datum: 2/20/2019
Dateigröße: 997.44 KB
Download Email
Datasheet (Deutsch)
Dateiname: GE_Spec_TFC-110S100.pdf
Datum: 2/20/2019
Dateigröße: 946.81 KB
Download Email
Datasheet (Português)
Dateiname: PO_Spec_TFC-110S100.pdf
Datum: 2/20/2019
Dateigröße: 199.31 KB
Download Email
Datasheet (Español)
Dateiname: SP_Spec_TFC-110S100.pdf
Datum: 2/20/2019
Dateigröße: 278.17 KB
Download Email
Datasheet (Pусский)
Dateiname: RU_Spec_TFC-110S100.pdf
Datum: 2/20/2019
Dateigröße: 1.49 MB
Download Email
Datasheet (Italiano)
Dateiname: IT_Spec_TFC-110S100.pdf
Datum: 2/20/2019
Dateigröße: 197.14 KB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: English_TFC-110_Series_Fiber_Converters.pdf
Datum: 5/2/2019
Dateigröße: 3.97 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: French_TFC-110_Series_Fiber_Converters.pdf
Datum: 5/2/2019
Dateigröße: 4.08 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: German_TFC-110_Series_Fiber_Converters.pdf
Datum: 4/11/2019
Dateigröße: 3.51 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: PO_Web_TFC-110_Series_Fiber_Converters.pdf
Datum: 3/26/2018
Dateigröße: 5.70 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: Spanish_TFC-110_Series_Fiber_Converters.pdf
Datum: 4/11/2019
Dateigröße: 3.57 MB
Download
Kurzanleitung zur Installation (Pусский)
Dateiname: Russian_TFC-110_Series_Fiber_Converters.pdf
Datum: 4/11/2019
Dateigröße: 3.50 MB
Download
Kurzanleitung zur Installation (Eesti)
Dateiname: EST_Web_TFC-110_Series_Fiber_Converters.pdf
Datum: 3/26/2018
Dateigröße: 5.42 MB
Download

Produktbild(er)

JPEG Image
Dateigröße: : 346.19 KB
Datum: : 9/20/2004
Download
TIFF Image
Dateigröße: : 3.82 MB
Datum: : 9/20/2004
Download
ROHS compliant WEEE crossed-out bin symbol.
Hardware
Standards
  • IEEE802.3 10Base-T, IEEE 802.3u 100Base-TX und 100Base-FX
Unterstützte Rahmengröße
  • Standard-Ethernet bis zu 1522 Byte
Netzwerkkabel
  • 100Base-TX: Kat. 5, EIA/TIA-568 100 Ohm UTP/STP, max. 100 Meter
  • 100Base-FX: Einzelmodus-Glasfaserkabel 9/125 oder 10/125 µm, bis zu 100 km
Wellenlänge
  • 1550 nm
Protokoll
  • CSMA/CD
Ports
  • 1 x 10/100Base-TX und 1 x 100Base-FX
Datenübertragungsrate
  • 100 MBit/s (Halbduplex), 200 MBit/s (Vollduplex)
Diagnose-LEDs
  • Stromversorgung, Link/Aktivität, Vollduplex und Geschwindigkeit
Netzteil
  • 5 V Gleichstrom, 1 A (max. 5 Watt)
Temperatur
  • Betrieb: 0° ~ 40° C (32° ~ 104° F)
  • Lagerung: -25° ~ 70° C (-13° ~ 158° F)
Luftfeuchtigkeit
  • Betrieb: 10 % - 90 %
  • Lagerung: 5 % - 90 % (nicht kondensierend)

PACKUNGSINHALT
  • TFC-110S100
  • Multi-Language Quick Installation Guide

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
