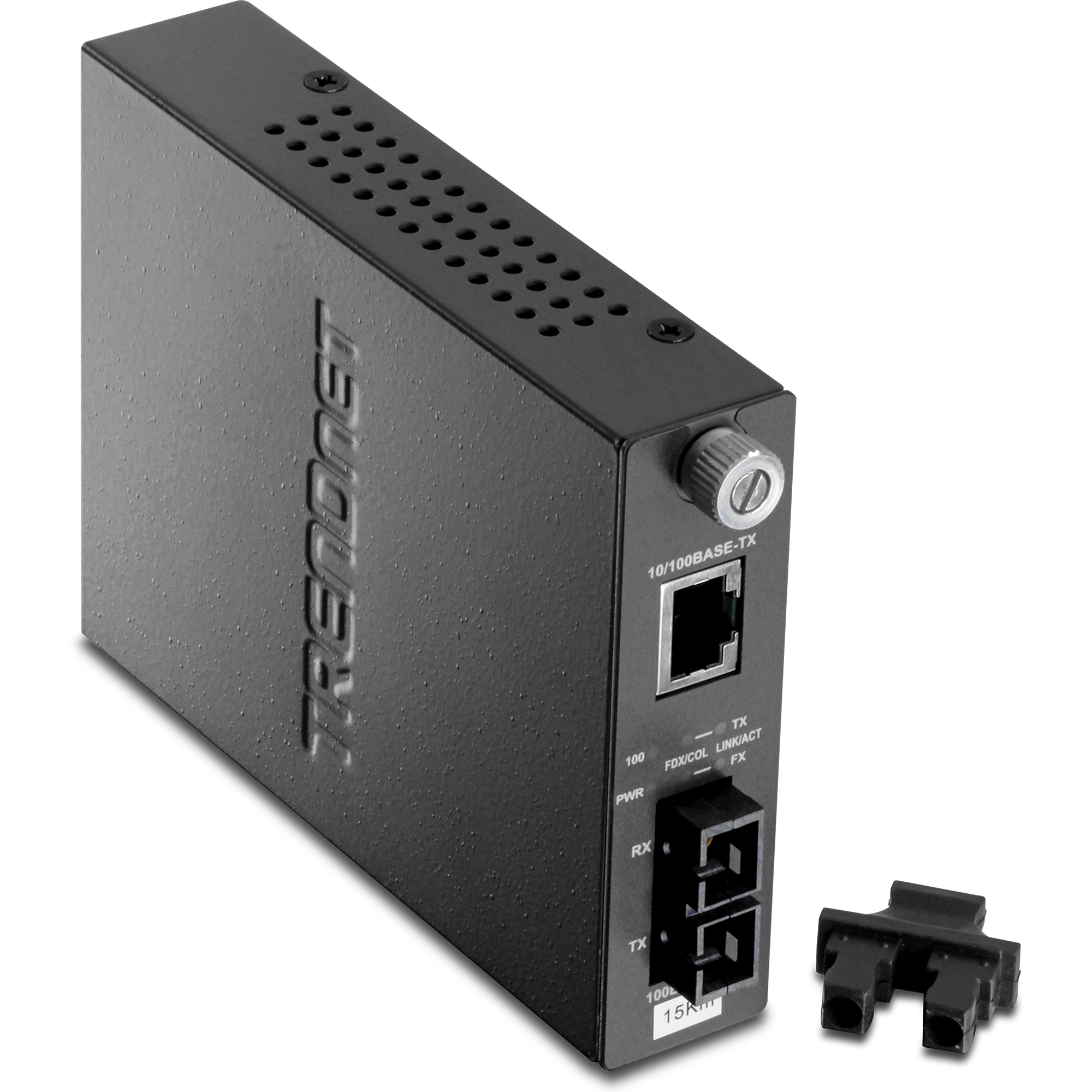

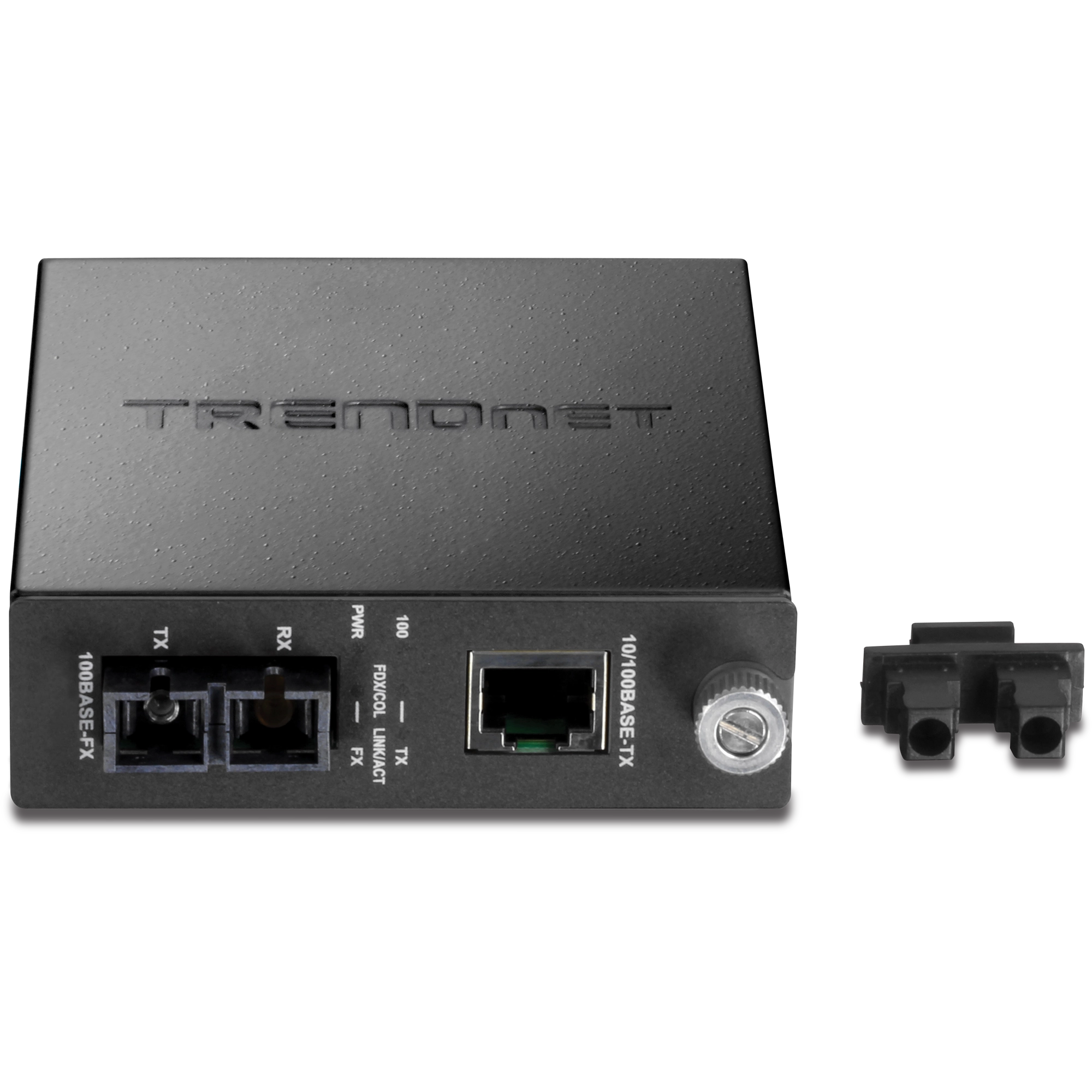

100Base-TX / 100Base-FX Einzelmodus-SC-Glasfaserkonverter

TFC-110S15

   Select Another Version
  • Einzelmodus-SC-Glasfaserport erlaubt bis zu 15 km lange Verbindungen
  • 10/100Base-TX-Port unterstützt Auto-Negotiation, Auto-MDIX und Vollduplexmodus
  • Funktioniert als einzelner Wandler oder in Kombination mit Glasfasergehäuse TFC-1600

DISCONTINUED PRODUCT

The TFC-110S15  has been discontinued. It has been replaced by the TFC-110S15 (Version D3.4R). For a list of discontinued products, click here.

Datenblätter

Datasheet (English)
Dateiname: EN_Spec_TFC-110S15.pdf
Datum: 5/6/2011
Dateigröße: 1.08 MB
Download Email
Datasheet (Français)
Dateiname: FR_Spec_TFC-110S15.pdf
Datum: 5/6/2011
Dateigröße: 1.08 MB
Download Email
Datasheet (Deutsch)
Dateiname: GE_Spec_TFC-110S15.pdf
Datum: 5/6/2011
Dateigröße: 1.09 MB
Download Email
Datasheet (Português)
Dateiname: PO_Spec_TFC-110S15.pdf
Datum: 5/6/2011
Dateigröße: 87.87 KB
Download Email
Datasheet (Español)
Dateiname: SP_Spec_TFC-110S15.pdf
Datum: 5/6/2011
Dateigröße: 1.08 MB
Download Email
Datasheet (Pусский)
Dateiname: RU_Spec_TFC-110S15.pdf
Datum: 5/6/2011
Dateigröße: 1.93 MB
Download Email
Datasheet (Italiano)
Dateiname: ITA_Spec_TFC-110S15.pdf
Datum: 5/6/2011
Dateigröße: 1.12 MB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: EN_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/19/2012
Dateigröße: 4.21 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: FR_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/19/2012
Dateigröße: 4.17 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: GE_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/19/2012
Dateigröße: 3.68 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: PO_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/19/2012
Dateigröße: 4.17 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: SP_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/19/2012
Dateigröße: 3.68 MB
Download
Kurzanleitung zur Installation (Pусский)
Dateiname: RU_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/19/2012
Dateigröße: 4.58 MB
Download
Kurzanleitung zur Installation (Eesti)
Dateiname: EST_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/19/2012
Dateigröße: 4.20 MB
Download

Produktbild(er)

JPEG Image
Dateigröße: : 437.28 KB
Datum: : 9/20/2004
Download
TIFF Image
Dateigröße: : 4.14 MB
Datum: : 9/20/2004
Download
ROHS compliant WEEE crossed-out bin symbol.
Hardware
Standards:
  • IEEE802.3 10Base-T
  • IEEE 802.3u 100Base-TX und 100Base-FX
Unterstützte Rahmengröße:Standard-Ethernet bis zu 1522 Byte
Netzwerkkabel:
  • 100Base-TX: Kat. 5, EIA/TIA-568 100 Ohm UTP/STP, max. 100 Meter
  • 100Base-FX: Einzelmodus-Glasfaserkabel 9/125 oder 10/125 µm, bis zu 15 km
Wellenlänge: 1310 nm
Protokoll:CSMA/CD
Ports:
  • 1 x 10/100Base-TX
  • 1 x 100Base-FX
Datenübertragungsrate:100 MBit/s (Halbduplex), 200 MBit/s (Vollduplex)
Diagnose-LEDs:Stromversorgung, Link/Aktivität, Vollduplex und Geschwindigkeit
Netzteil:7,5 V Gleichstrom, 1,5 A (max. 7,2 Watt)
Temperatur:
  • Betrieb: 0 °C bis 40 °C
  • Lagerung: -25 °C bis 70 °C
Luftfeuchtigkeit:
  • Betrieb: 10 % - 90 %
  • Lagerung: 5 % - 90 % (nicht kondensierend)

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
