100Base-TX / 100Base-FX Einzelmodus-SC-Glasfaserkonverter (30 km)

TFC-110S30

   Select Another Version
  • Einzelmodus-SC-Glasfaserport erlaubt bis zu 30 km lange Verbindungen
  • 10/100Base-TX-Port unterstützt Auto-Negotiation, Auto-MDIX und Vollduplexmodus
  • Funktioniert als einzelner Wandler oder in Kombination mit Glasfasergehäuse TFC-1600

DISCONTINUED PRODUCT

The TFC-110S30  has been discontinued. It has been replaced by the TFC-110S30 (Version D3.4R). For a list of discontinued products, click here.

Datenblätter

Datasheet (English)
Dateiname: EN_Spec_TFC-110S30.pdf
Datum: 5/12/2011
Dateigröße: 1.17 MB
Download Email
Datasheet (Français)
Dateiname: FR_Spec_TFC-110S30.pdf
Datum: 5/12/2011
Dateigröße: 1.17 MB
Download Email
Datasheet (Deutsch)
Dateiname: GE_Spec_TFC-110S30.pdf
Datum: 5/12/2011
Dateigröße: 73.11 KB
Download Email
Datasheet (Português)
Dateiname: PO_Spec_TFC-110S30.pdf
Datum: 4/29/2005
Dateigröße: 85.04 KB
Download Email
Datasheet (Español)
Dateiname: SP_Spec_TFC-110S30.pdf
Datum: 5/12/2011
Dateigröße: 1.17 MB
Download Email
Datasheet (Pусский)
Dateiname: RU_Spec_TFC-110S30.pdf
Datum: 5/12/2011
Dateigröße: 1.73 MB
Download Email
Datasheet (Italiano)
Dateiname: IT_Spec_TFC-110S30.pdf
Datum: 5/12/2011
Dateigröße: 1.13 MB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: English_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 6.29 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: French_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 4.62 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: German_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 3.01 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: Portuguese_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 2.83 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: Spanish_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 2.97 MB
Download
Kurzanleitung zur Installation (Pусский)
Dateiname: Russian_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 2.97 MB
Download
Kurzanleitung zur Installation (Italiano)
Dateiname: Italian_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 2.88 MB
Download

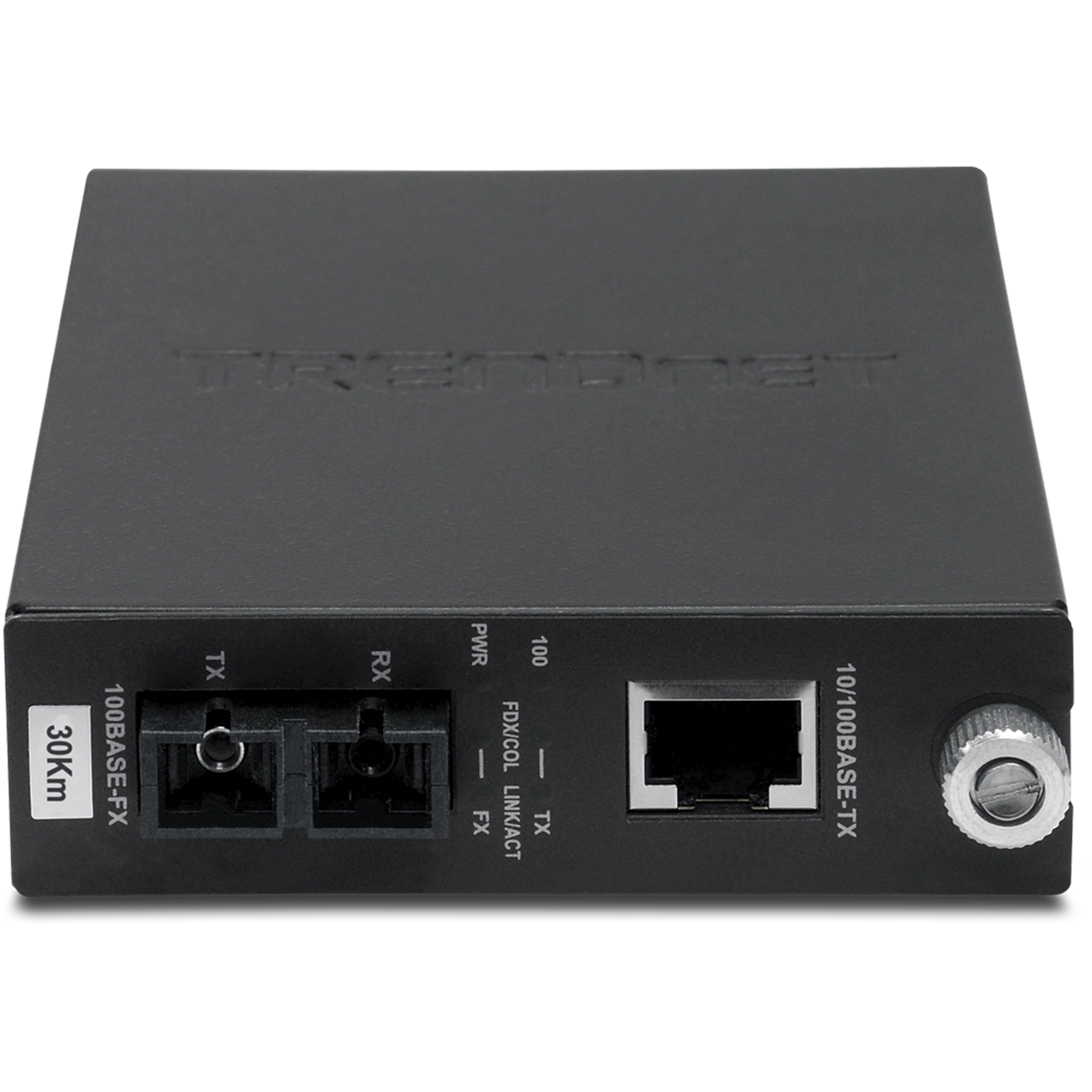

Produktbild(er)

JPEG Image
Dateigröße: : 459.36 KB
Datum: : 9/20/2004
Download
TIFF Image
Dateigröße: : 4.27 MB
Datum: : 9/20/2004
Download
ROHS compliant WEEE crossed-out bin symbol.
Hardware
Standards:
  • IEEE802.3 10Base-T
  • IEEE 802.3u 100Base-TX und 100Base-FX
Unterstützte Rahmengröße:Standard-Ethernet bis zu 1522 Byte
Netzwerkkabel:
  • 100Base-TX: Kat. 5, EIA/TIA-568 100 Ohm UTP/STP, max. 100 Meter
  • 100Base-FX: Einzelmodus-Glasfaserkabel 9/125 oder 10/125 µm, bis zu 30 km
Wellenlänge: 1300 nm
Protokoll:CSMA/CD
Ports:
  • 1 x 10/100Base-TX
  • 1 x 100Base-FX
Datenübertragungsrate:100 MBit/s (Halbduplex), 200 MBit/s (Vollduplex)
Diagnose-LEDs: Stromversorgung, Link/Aktivität, Vollduplex und Geschwindigkeit
Netzteil:7,5 V Gleichstrom, 1,5 A (max. 7,2 Watt)
Temperatur:
  • Betrieb: 0 °C bis 40 °C
  • Lagerung: -25 °C bis 70 °C
Luftfeuchtigkeit:
  • Betrieb: 10 % - 90 %
  • Lagerung: 5 % - 90 % (nicht kondensierend)

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
