10-Port Gigabit Web Smart PoE+ Switch

TPE-082WS   (Version v1.0R)

   Select Another Version
Hardware versions of (v1.xR) can be upgraded with the latest firmware to update your model to the latest hardware version.
  • 8 x Gigabit PoE+ Ports
  • 2 SFP-Slots
  • 75W PoE-Gesamtleistung
  • Leicht zu bedienende webbasierte Verwaltungsoberfläche
  • Unterstützt IPv6, LACP, VLAN, QoS und IGMP Snooping
  • Bandbreitenkontrolle je Port
  • Unterstützt privates VLAN und Voice VLAN
  • 20 Gbps Schaltkapazität
  • IEEE 802.1p QoS mit Warteschlangenplanung
  • Lüfterloses, rackmontierbares Metallgehäuse

DISCONTINUED PRODUCT

The TPE-082WS (Version v1.0R) has been discontinued. It has been replaced by the TPE-082WS (Version v1.5R). For a list of discontinued products, click here.

Hilfsprogramme

Utility

HilfsprogrammeVersion: 3.4
OS Compatibility: Windows® 10, 8.1, 8, 7, Vista, XP, Windows® 2003/2008 Server
Note:

  • Erste Ausgabe

Dateiname: Utility_WebSmartManagement(v3.4).zip
SHA-1 Checksum: 6ED9FEDA35F843B25288121F9A68F3FD2918DED8
Datum: 7/28/2017
Dateigröße: 1.42 MB
Download

Firmware

Firmware

Firmware Version: v3.01.022
Release Date: 06/2023
Note:

**This download only includes Firmware version 3.01.022. If upgrading from firmware version 2.10.024 or earlier, please download firmware version 3.01.012 first (firmware can be downloaded from below**
If it is the first time upgrading the switch from 1.00.010 to 2.10.010 or above, it is recommended to manually reset the device to factory default and clear web browser cache after the loading firmware file.

  • -Fix PoE Bootup bug

Dateiname: TRENDNET-3-01-022-FW.zip
SHA-1 Checksum: B9F6700A5812758C3F426BC7A424BF743CC201DB
Datum: 6/8/2023
Dateigröße: 12.07 MB
Download
Firmware

Firmware Version: v3.01.012
Release Date: 08/2021
Note:

* This download includes Firmware version 3.0.012, Firmware version 2.10.024 and Firmware version 1.10.026.
** If your firmware version is between firmware version 1.00.xx 1.00.023, please install firmware version 1.10.026 before upgrading to firmware version 2.10.024.
***If your firmware version is between firmware version 2.0.xx to 2.10.011, please install firmware version 2.10.024 first before upgrading to firmware version 3.01.012
If it is the first time upgrading the switch from 1.00.010 to 2.10.010 or above, it is recommended to manually reset the device to factory default and clear web browser cache after the loading firmware file.

  • New GUI
  • Add Ping Watchdog feature
  • Adds Cloud enabled feature (TRENDnet Hive)
  • Adds capability to backup, copy, restore config functions on Hive
  • Adds capability to configure additional QoS functions
  • Sync time settings from Hive
  • Bug Fixes

Dateiname: TPE-082WS_FW_3-01-012.zip
SHA-1 Checksum: BD8E32E4A85B0F158B714181272FC0CC2278F0A0
Datum: 6/8/2023
Dateigröße: 33.12 MB
Download

Other

MIB
Version: 3.00.002
Release Date: 3/2022
Note:
  • Added auto firmware upgrade feature

Dateiname: MIB_TPE-082WS_v1(3.00.002).zip
Datum: 3/10/2022
Dateigröße: 115.26 KB
Download

Datenblätter

Datasheet (English)
Dateiname: EN_datasheet_TPE-082WS_(v1.0R).pdf
Datum: 11/15/2018
Dateigröße: 1.23 MB
Download Email
Datasheet (Français)
Dateiname: FR_datasheet_TPE-082WS_(v1.0R).pdf
Datum: 11/15/2018
Dateigröße: 1.23 MB
Download Email
Datasheet (Deutsch)
Dateiname: GE_datasheet_TPE-082WS_(v1.0R).pdf
Datum: 11/15/2018
Dateigröße: 1.23 MB
Download Email
Datasheet (Português)
Dateiname: PO_datasheet_TPE-082WS_(v1.0R).pdf
Datum: 11/15/2018
Dateigröße: 1.23 MB
Download Email
Datasheet (Español)
Dateiname: SP_datasheet_TPE-082WS_(v1.0R).pdf
Datum: 11/15/2018
Dateigröße: 1.23 MB
Download Email
Datasheet (Italiano)
Dateiname: IT_datasheet_TPE-082WS_(v1.0R).pdf
Datum: 11/15/2018
Dateigröße: 1.23 MB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: EN_Web_TPE_082WS(V1.0R).pdf
Datum: 7/7/2017
Dateigröße: 1.15 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: FR_Web_TPE_082WS(V1.0R).pdf
Datum: 7/7/2017
Dateigröße: 1.25 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: GE_Web_TPE_082WS(V1.0R).pdf
Datum: 7/7/2017
Dateigröße: 1.00 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: PT_Web_TPE_082WS(V1.0R).pdf
Datum: 7/7/2017
Dateigröße: 1.00 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: SP_Web_TPE_082WS(V1.0R).pdf
Datum: 7/7/2017
Dateigröße: 1.00 MB
Download
Kurzanleitung zur Installation (Italiano)
Dateiname: ITA_Web_TPE_082WS(V1.0R).pdf
Datum: 7/7/2017
Dateigröße: 1.00 MB
Download

Bedienungsanleitung

Bedienungsanleitung
Dateiname: PoE_Web_Smart_Switch_Series_User’s_Guide.pdf
Datum: 4/20/2021
Dateigröße: 4.99 MB
Download

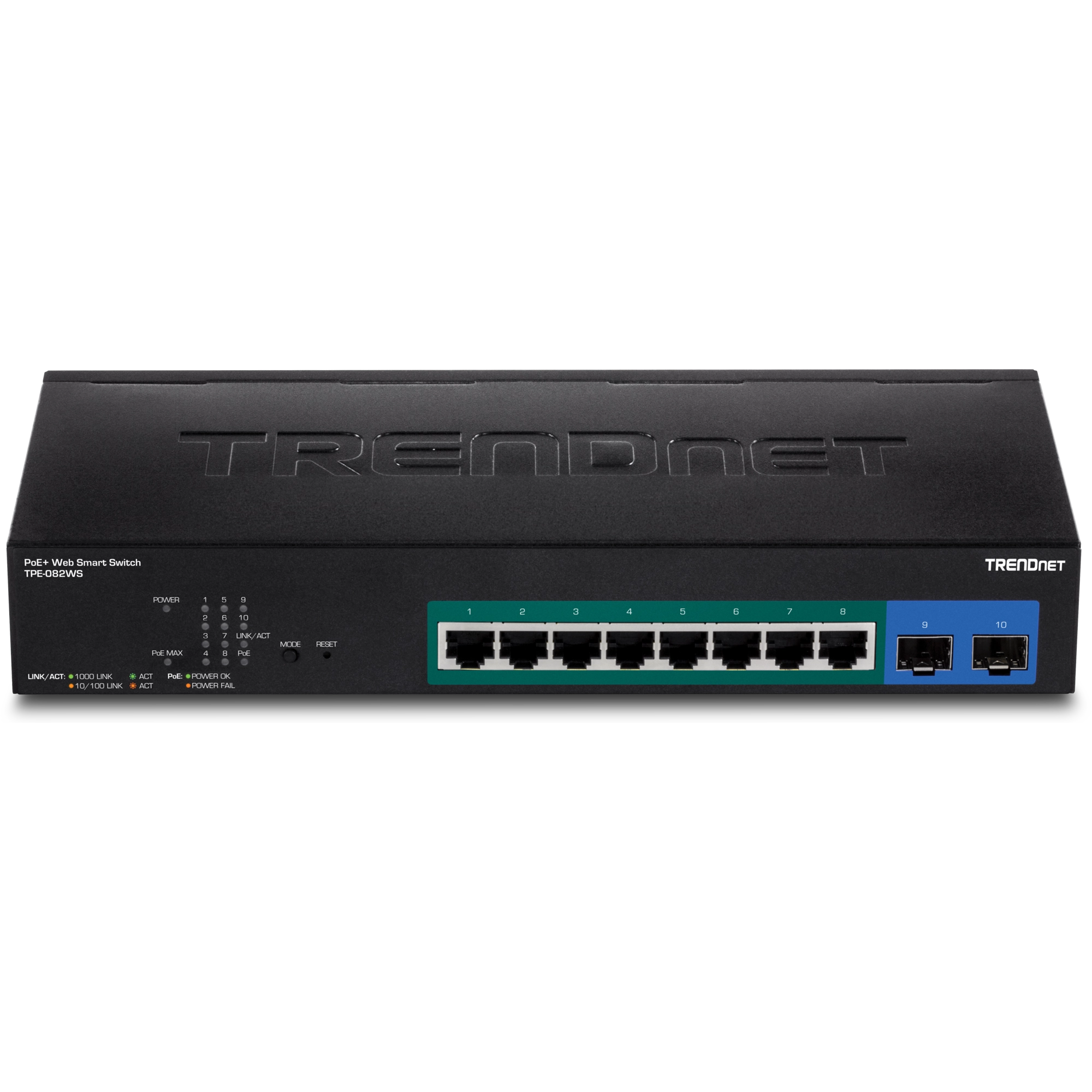

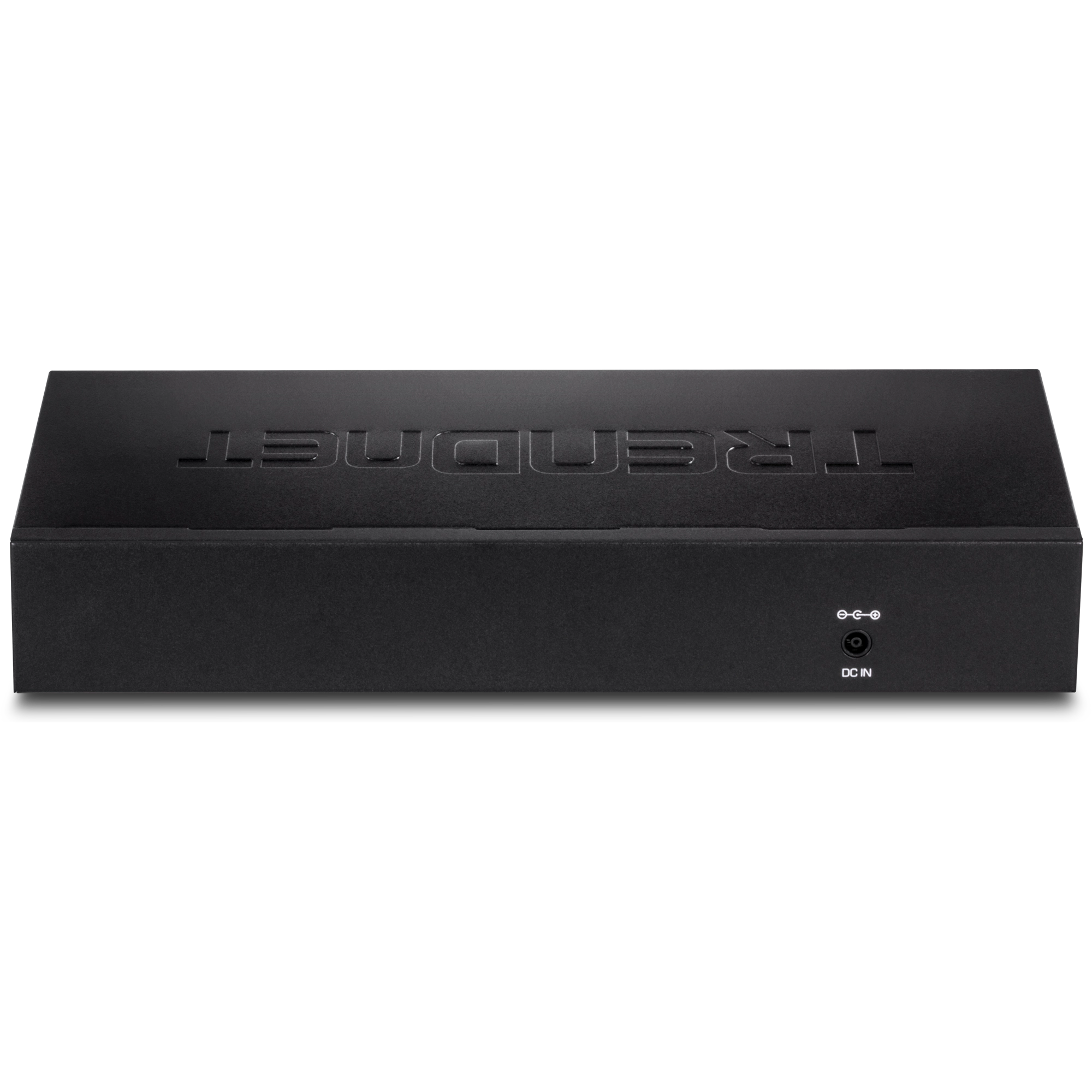

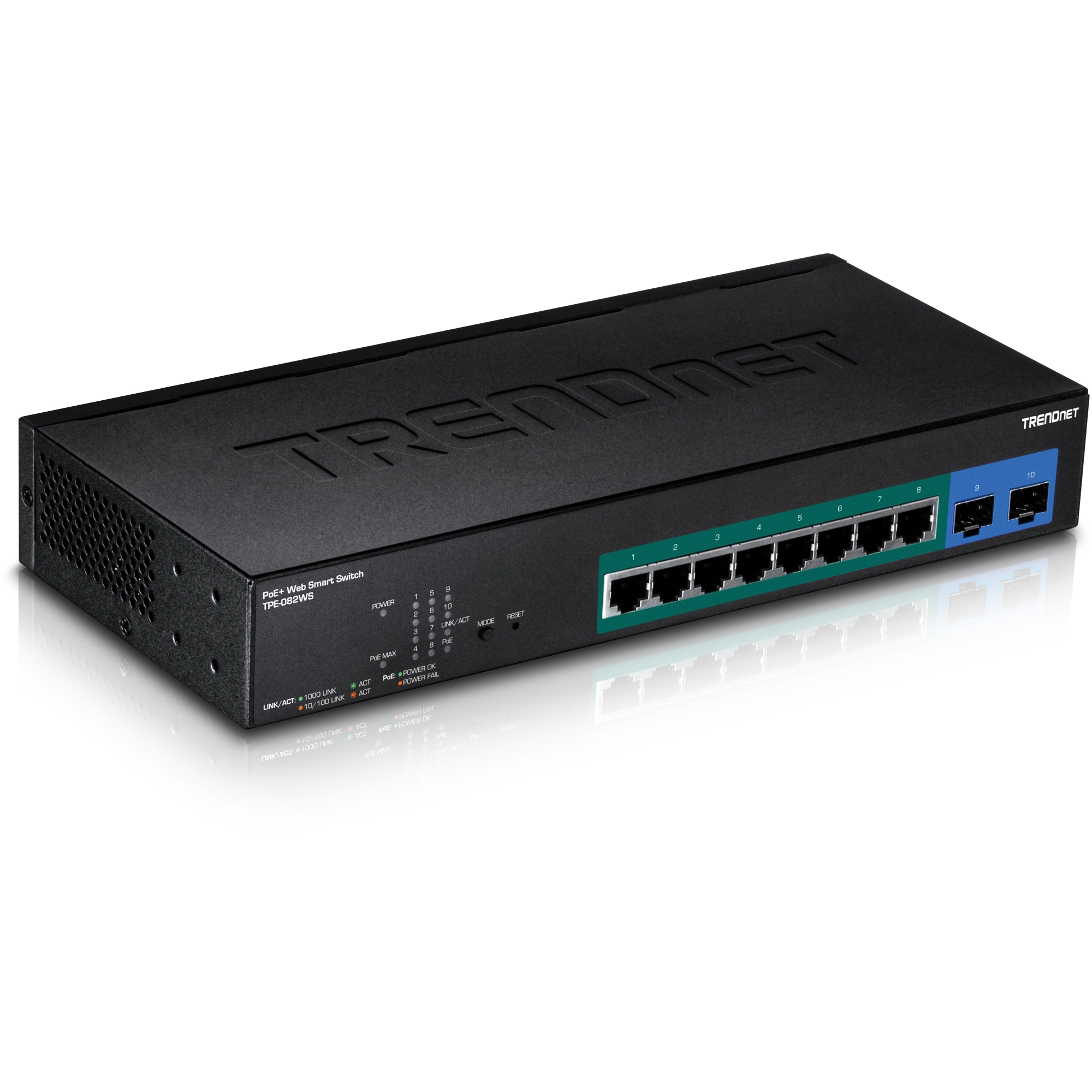

Produktbild(er)

PNG Image
Dateigröße: : 1.81 MB
Datum: : 7/7/2017
Download
PNG Image
Dateigröße: : 1.54 MB
Datum: : 7/7/2017
Download
PNG Image
Dateigröße: : 1.43 MB
Datum: : 7/7/2017
Download
ROHS compliant WEEE crossed-out bin symbol.
Standards
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1s
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3az
Geräteschnittstelle
  • 8 x Gigabit PoE+ Ports
  • 2 SFP-Slots
  • LED-Leuchten
Datenübertragungsrate
  • Ethernet: 10 Mbps (Halbduplex), 20 Mbps (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
  • Gigabit Ethernet: 2000 Mbit/s (Vollduplex)
Leistung
  • Switch Fabric: 20 Gbps
  • RAM-Puffer: 4.1 Mbit
  • MAC Adressentabelle: 8 K Einträge
  • Jumbo Frames: 10 KB
  • HOL Blockiervermeidung
  • Weiterleitungsrate: 14,9 Mpps (64-byte Paketgröße)
Management
  • HTTP/HTTPS (SSL v2/3 TLS) webbasiertes GUI
  • SNMP v1, v2c, v3
  • RMON v1
  • Static Unicast MAC-Adresse
  • Stromsparfunktion 802.3az aktivieren/deaktivieren
  • LLDP und LLDP-MED
  • Virtueller Kabeldiagnostiktest
  • IPv6: IPv6 Neighbor Discovery, IPv6 Statisch IP, DHCPv6, Auto-Konfiguration
MIB
  • IP WEITERLEITUNGSTABELLE MIB RFC 1354
  • RMON-MIB RFC 1271
  • IPV4-MIB RFC 1213
  • IPV6-MIB RFC 2465
  • GVRP-MIB IEEE 802.1Q-VLAN
  • LA-MIB IEEE 802.3ad
  • LLDP-MIB IEEE 802.1AB
  • IGMP SNOOPING-MIB RFC 2933
  • MLD SNOOPING-MIB RFC 3019
  • PRIVATES VLAN-MIB IEEE 802.1Q
  • DHCPSNOOP-MIB RFC 2026
  • QOS-MIB RFC 4323
  • SNMP-MIB RFC 3415
  • STP-MIB RFC 4318
  • PNAC-MIB IEEE 802.1x
  • VLAN-MIB IEEE 802.1q
  • DNS-MIB RFC 1611
  • ACL-MIB
  • BANDBREITENKONTROLLE-MIB
  • LBD-MIB
  • MIRROR-MIB
  • IPV6 NEIGHBOR-MIB
  • SNTP-MIB
  • STORM CTRL-MIB
  • STATISTIK-MIB
  • Tool-MIB
  • VOICE VLAN-MIB
  • DOS-MIB
Spanning Tree
  • IEEE 802.1D STP (Spanning Tree Protokoll)
  • IEEE 802.1w RSTP (Rapid Spanning Tree Protokoll)
  • IEEE 802.1s MSTP (Multiple Spanning Tree Protokoll)
Link Aggregation
  • Static Link Aggregation
  • 802.3ad Dynamic LACP
Quality of Service (QoS)
  • 802.1p Class of Service (CoS)
  • DSCP (Differentiated Services Code Point)
  • Bandbreitenkontrolle je Port
  • Warteschlangenplanung: Strict Priority, Weighted Round Robin (WRR)
VLAN
  • Multiple Management VLAN-Zuteilung
  • Asymmetrisches VLAN
  • 802.1Q Tagged VLAN
  • Dynamic GVRP
  • Bis zu 256 VLAN Gruppen, ID Bereich 1-4094
  • Privates VLAN (geschützte Ports)
  • Voice VLAN (10 benutzerdefinierte OUIs)
Multicast
  • IGMP Snooping v1, v2, v3 (per VLAN)
  • Static Multicast Address
  • Bis zu 256 Multicast-Einträge
Port-Spiegelung
  • RX, TX, oder beides
  • One-to-one
Verschlüsselung
  • 802.1X portbasierte Netzwerkzugangskontrolle, RADIUS, TACACS+
  • Lokale Benutzerauthentifizierung
  • DHCP Snooping (über VLAN)
  • Loopback-Erkennung
  • Doppelte Adresserkennung
  • Trusted Host
  • Denial of Service (DoS)
ACL IPv4 L2-L4 & IPv6
  • MAC-Adresse
  • VLAN ID
  • Ether Type (nur IPv4)
  • IP-Protokoll 0-255
  • TCP/UDP Port 1-65535
  • 802.1p
  • DSCP (nur IPv4)
  • IPv6 Adresse (nur IPv6)
Kompatibilität
  • Optionales Softwarehilfsprogramm: Windows® 10, 8.1, 8, 7, Vista, XP, Windows® 2003/2008 Server
Sonderfunktionen
  • PoE+
  • Lüfterloses Design
  • IPv6
  • 802.3az (stromsparend)
  • Rackmontierbar
  • PoE-Planung
Stromversorgung
  • Eingang: 100 – 240 V AC, 50/60 Hz, DC 54V/1.67A Externe Stromversorgung
  • Verbrauch: 82 W (max.)
  • Gesamtleistung: 75 W
MTBF
  • 862,966 Stunden
Betriebstemperatur
  • -5 – 50°C (23 - 122°F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße
  • 280 x 125.8 x 44 mm (11 x 5 x 1.74 in.)
  • Rackmontierbar, 1U hoch
Gewicht
  • 0.92 kg (2 Unzen)
Zertifizierungen
  • CE
  • FCC
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TPE-082WS
  • Schnellinstallationseinrichtung
  • CD-ROM (Hilfsprogramm und Benutzerhandbuch)
  • Netzadapter (54V DC, 1,67A)
  • Montagesatz für Gestell
