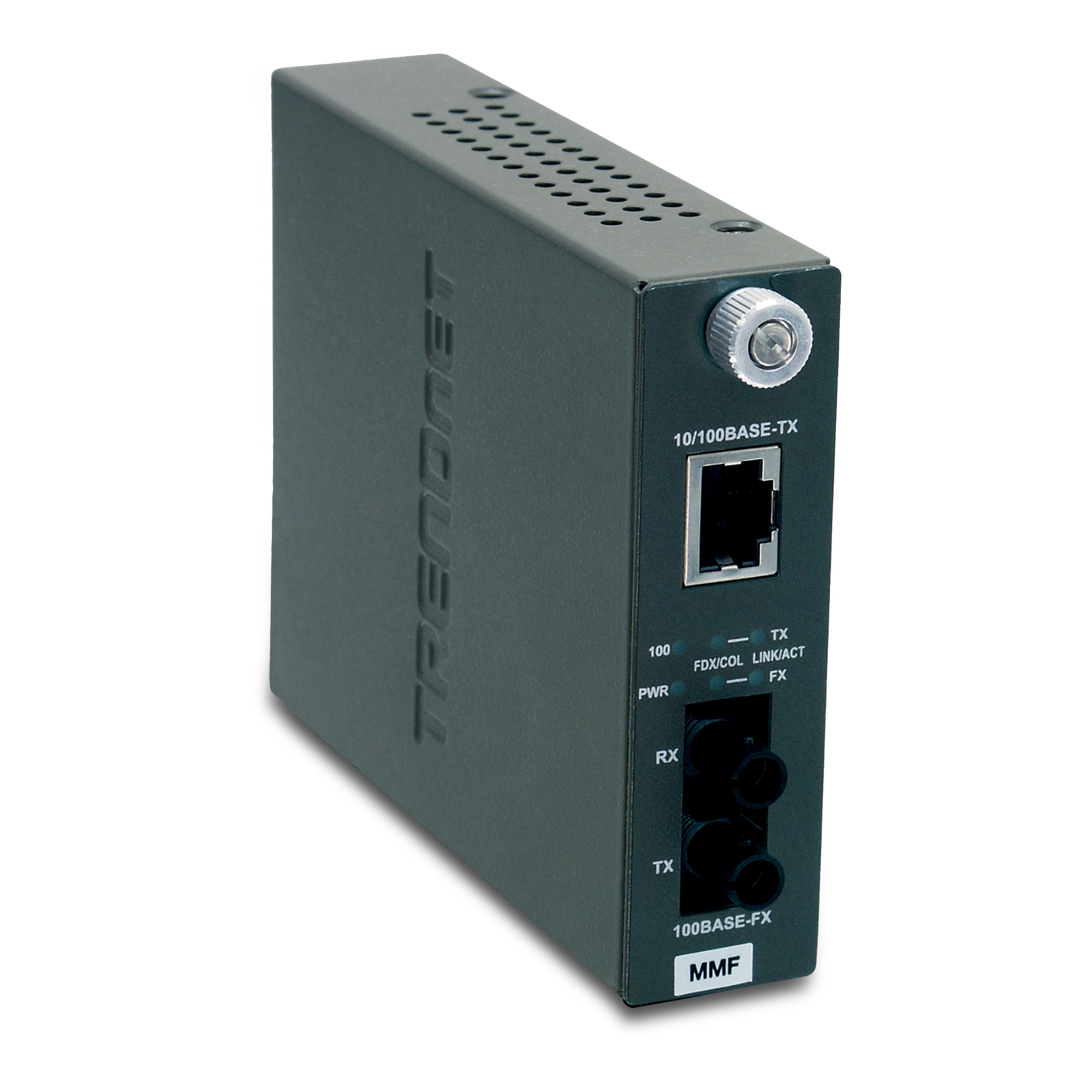

100Base-TX zu 100Base-FX Multi-Modus-ST-Glasfaserkonverter

TFC-110MST   (Version v3.2R)

   Select Another Version
  • Multi-Modus-SC-Glasfaserport erlaubt bis zu 2 km lange Verbindungen
  • 10/100Base-TX-Port unterstützt Auto-Negotiation, Auto-MDIX und Vollduplexmodus
  • Funktioniert als einzelner Wandler oder in Kombination mit Glasfasergehäuse TFC-1600

DISCONTINUED PRODUCT

The TFC-110MST (Version v3.2R) has been discontinued. It has been replaced by the TFC-110MST (Version E1.0R). For a list of discontinued products, click here.

Datenblätter

Datasheet (English)
Dateiname: EN_Spec_TFC-110MST(b1).pdf
Datum: 8/18/2011
Dateigröße: 1.11 MB
Download Email
Datasheet (Français)
Dateiname: FR_Spec_TFC-110MST(b1).pdf
Datum: 8/18/2011
Dateigröße: 1.11 MB
Download Email
Datasheet (Deutsch)
Dateiname: GE_Spec_TFC-110MST(b1).pdf
Datum: 8/18/2011
Dateigröße: 1.11 MB
Download Email
Datasheet (Português)
Dateiname: PO_Spec_TFC-110MST(V3.2R).pdf
Datum: 9/6/2012
Dateigröße: 972.13 KB
Download Email
Datasheet (Português)
Dateiname: PO_Spec_TFC-110MST.pdf
Datum: 8/18/2011
Dateigröße: 85.69 KB
Download Email
Datasheet (Español)
Dateiname: SP_Spec_TFC-110MST(b1).pdf
Datum: 8/18/2011
Dateigröße: 1.11 MB
Download Email
Datasheet (Pусский)
Dateiname: RU_Spec_TFC-110MST(b1).pdf
Datum: 8/18/2011
Dateigröße: 1.75 MB
Download Email
Datasheet (Italiano)
Dateiname: IT_Spec_TFC-110MST(b1).pdf
Datum: 8/18/2011
Dateigröße: 1.11 MB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: EN_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/16/2012
Dateigröße: 4.21 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: FR_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/16/2012
Dateigröße: 4.17 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: GE_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/16/2012
Dateigröße: 3.68 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: PO_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/16/2012
Dateigröße: 4.17 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: SP_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/16/2012
Dateigröße: 3.68 MB
Download
Kurzanleitung zur Installation (Pусский)
Dateiname: RU_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/16/2012
Dateigröße: 4.58 MB
Download
Kurzanleitung zur Installation (Eesti)
Dateiname: EST_Web_TFC-110 Series_Fiber_Converters_102012.pdf
Datum: 11/16/2012
Dateigröße: 4.20 MB
Download
Kurzanleitung zur Installation (Polski)
Dateiname: POL_Fiber_Converter_100Mpbs_102012.pdf
Datum: 12/26/2012
Dateigröße: 3.74 MB
Download
Kurzanleitung zur Installation (Român)
Dateiname: RO_Fiber_Converter_100Mpbs_102012.pdf
Datum: 12/26/2012
Dateigröße: 4.50 MB
Download
Kurzanleitung zur Installation (Nederlands)
Dateiname: NL_Fiber_Converter_100Mpbs_102012.pdf
Datum: 12/26/2012
Dateigröße: 3.69 MB
Download
Kurzanleitung zur Installation (Magyar)
Dateiname: HG_Fiber_Converter_100Mpbs_102012.pdf
Datum: 12/26/2012
Dateigröße: 3.69 MB
Download
Kurzanleitung zur Installation (български)
Dateiname: BL_Fiber_Converter_100Mpbs_102012.pdf
Datum: 12/26/2012
Dateigröße: 3.74 MB
Download

Produktbild(er)

JPEG Image
Dateigröße: : 198.17 KB
Datum: : 9/20/2004
Download
TIFF Image
Dateigröße: : 4.33 MB
Datum: : 9/20/2004
Download
ROHS compliant WEEE crossed-out bin symbol.
Hardware
Standards
  • IEEE802.3 10Base-T, IEEE 802.3u 100Base-TX , 100Base-FX
Unterstützte Rahmengröße
  • Standard-Etherne (Bis zu 1518bytes)
Netzwerkkabel
  • 100Base-TX: Cat. 6 EIA/TIA-568 100-ohm UPT/STP, Bis zu 100m
  • 100Base-FX :Multi-modus-Glasfaserkabel50/125 µm oder 62.5/125 µm, Bis zu 2 km
Protokoll
  • CSMA/CD
Ports
  • 1 x 10/100Base-TX
  • 1 x 100Base-FX (simplex-SC-Type)
DIP-Schalter
  • FX: Duplexmodus (halb/voll)
Datenübertragungsrate
  • 100 MBit/s (halbduplex)
  • 200 MBit/s (Vollduplex)
Diagnose-LEDs
  • Stromversorgung
  • Pro Port: Link/Aktivität, Vollduplex/Kollision, Verbindung/Fehler, Geschwindigkeit (an Glasfaserport)
Netzteil
  • 7.5 V, 1 A (Externes Netzteil)
Stromverbrauch
  • 1.8w (max)
Abmessungen
  • 120 x 88 x 25 mm (4.7 x 3.46 x 0.98 in.)
Gewicht
  • 354g (12.5oz)
Temperatur
  • Funktionieren: 0° ~ 40° C (32° ~ 104° F)
  • Lagerung: -25° ~ 70° C (-13° ~ 158° F)
Luftfeuchtigkeit
  • Max. 90% (non-condensing)
Zertifizierung
  • CE, FCC

PACKUNGSINHALT
  • TFC-110MST
  • Anleitung zur Schnellinstallation
  • Netzteil (7.5 V Gleichstrom, 800 mA)

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
