100Base-TX zu 100Base-FX Einzelmodus-SC-Glasfaserkonverter (30km / 18.6 miles)

TFC-110S30   (Version D3.4R)

   Select Another Version
  • Einzelmodus-SC-Glasfaserport erlaubt bis zu 30 km lange Verbindungen
  • 10/100Base-TX-Port unterstützt Auto-Negotiation, Auto-MDIX und Vollduplexmodus
  • Funktioniert als einzelner Wandler oder in Kombination mit Glasfasergehäuse TFC-1600

DISCONTINUED PRODUCT

The TFC-110S30 (Version D3.4R) has been discontinued. For a list of discontinued products, click here.

Datenblätter

Data Sheets (English)
Dateiname: EN_datasheet_TFC-110S30(d3.4).pdf
Datum: 1/21/2019
Dateigröße: 625.23 KB
Download Email
Data Sheets (Français)
Dateiname: FR_datasheet_TFC-110S30(d3.4).pdf
Datum: 6/1/2017
Dateigröße: 628.29 KB
Download Email
Data Sheets (Deutsch)
Dateiname: GE_datasheet_TFC-110S30(d3.4).pdf
Datum: 6/1/2017
Dateigröße: 629.44 KB
Download Email
Data Sheets (Português)
Dateiname: PO_datasheet_TFC-110S30(d3.4).pdf
Datum: 6/1/2017
Dateigröße: 629.19 KB
Download Email
Data Sheets (Español)
Dateiname: SP_datasheet_TFC-110S30(d3.4).pdf
Datum: 6/1/2017
Dateigröße: 627.77 KB
Download Email
Data Sheets (Pусский)
Dateiname: RU_datasheet_TFC-110S30(d3.4).pdf
Datum: 6/1/2017
Dateigröße: 637.36 KB
Download Email
Data Sheets (Italiano)
Dateiname: IT_datasheet_TFC-110S30(d3.4).pdf
Datum: 6/1/2017
Dateigröße: 627.64 KB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: English_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/2/2021
Dateigröße: 6.29 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: French_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/2/2021
Dateigröße: 4.62 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: German_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/2/2021
Dateigröße: 3.01 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: Portuguese_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/2/2021
Dateigröße: 2.83 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: Spanish_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/2/2021
Dateigröße: 2.97 MB
Download
Kurzanleitung zur Installation (Pусский)
Dateiname: Russian_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/2/2021
Dateigröße: 2.97 MB
Download
Kurzanleitung zur Installation (Italiano)
Dateiname: Italian_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/2/2021
Dateigröße: 2.88 MB
Download

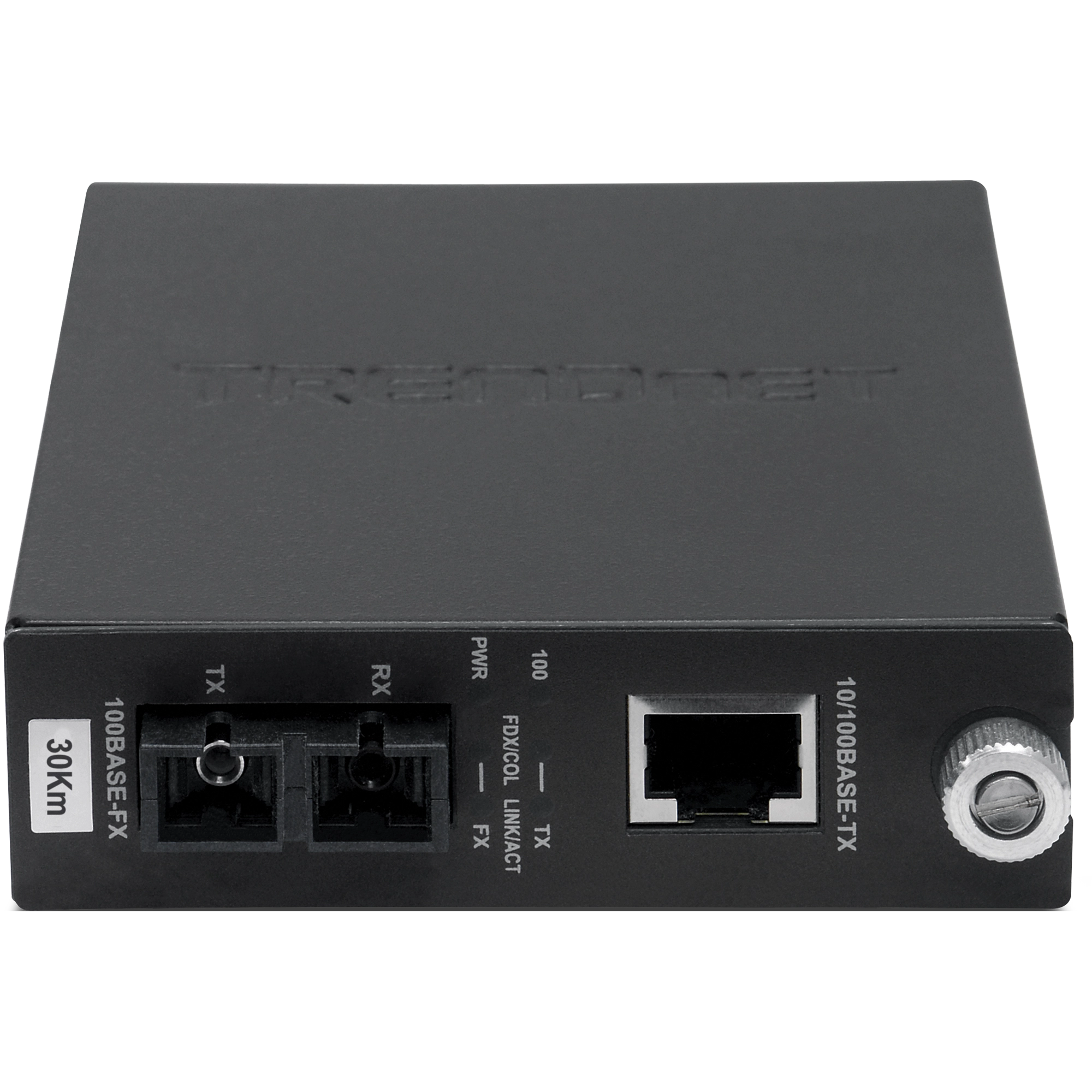

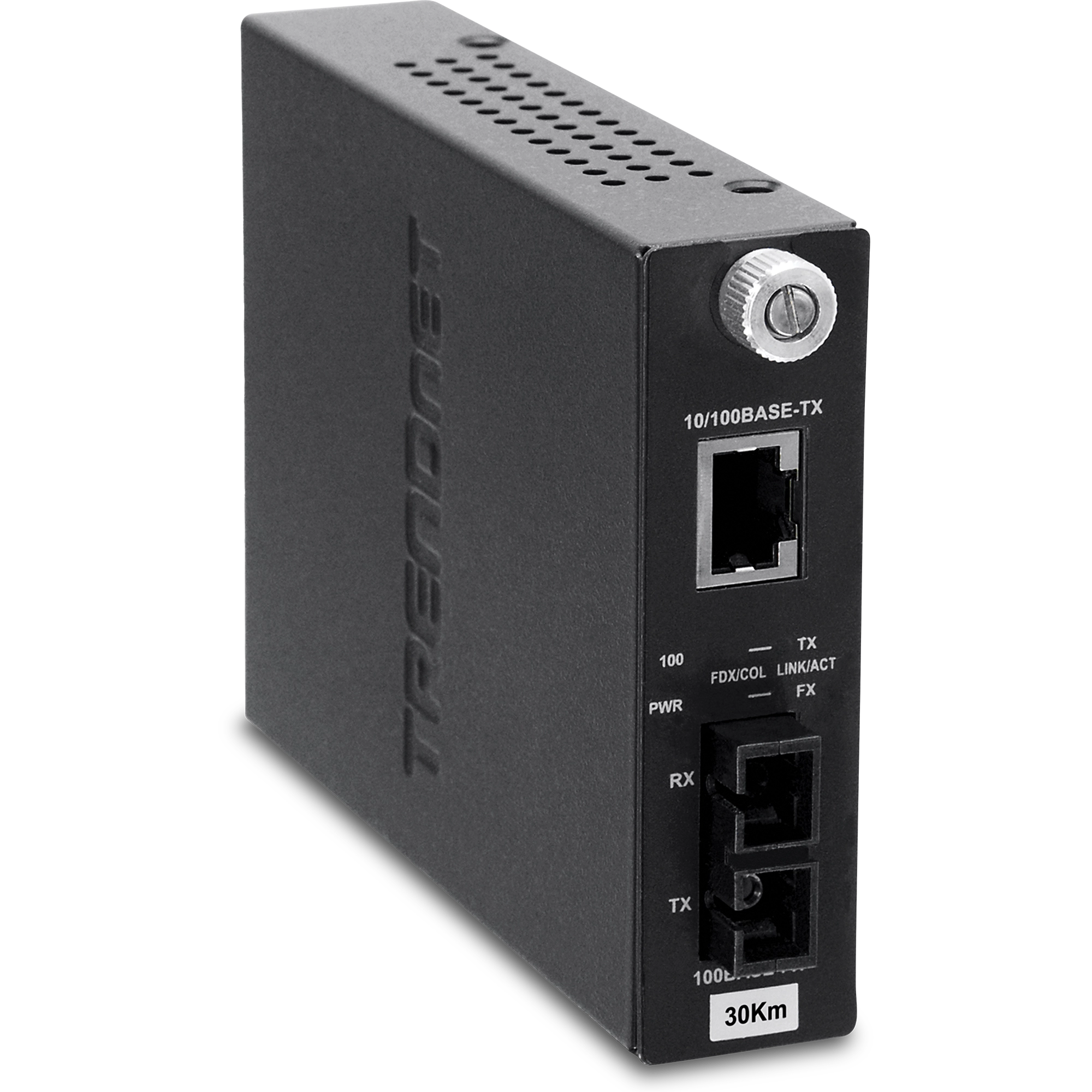

Produktbild(er)

PNG Image
Dateigröße: : 2.65 MB
Datum: : 5/31/2017
Download
PNG Image
Dateigröße: : 3.25 MB
Datum: : 5/31/2017
Download
ROHS compliant WEEE crossed-out bin symbol.
Hardware
Standard
  • IEEE802.3 10Base-T, IEEE 802.3u 100Base-TX, 100Base-FX
Unterstützte Rahmengröße
  • Standard-Ethernet (Bis zu 1522bytes)
Netzwerkkabel
  • 100Base-TX : Cat. 5 EIA/TIA-568 100-ohm UPT/STP, Bis zu 100m
  • 100Base-FX : Einzelmodus fiber optic cable 9/125 µm oder 10/125 µm, Bis zu 30 km
Protokoll
  • CSMA/CD
Ports
  • 1 x 10/100Base-TX
  • 1 x 100Base-FX (SC-Type)
DIP-Schalter
  • TX: Duplexmodus, Erzwungener Modus / Auto-Negotiation, Geschwindigkeit , LLCF (Aktivieren / Deaktivieren)
  • FX: Duplexmodus, LLR (Aktivieren / Deaktivieren), LLCF
Datenübertragungsrate
  • 100 MBit/s (halbduplex)
  • 200 MBit/s (Vollduplex)
Diagnose-LEDs
  • Pro Gerät: Stromversorgung
  • Pro Port: Link/Aktivität, Vollduplex/Kollision, Geschwindigkeit (an Glasfaserport)
Netzteil
  • 5 V, 1 A (Externes Netzteil)
  • 1.8 Watts (max)
Abmessungen
  • 120 x 88 x 25mm (4.7 x 3.46 x 0.98 in.)
Gewicht
  • 354g (12.5oz)
Temperatur
  • Funktionieren: 0° ~ 40° C (32° ~ 104° F)
  • Lagerung: -25° ~ 70° C (-13° ~ 158° F)
Luftfeuchtigkeit
  • Max. 90% (nicht kondensierend)
Zertifizierung
  • CE, FCC
Medium
  • SMF
Wellenlänge
  • 1310nm
Optische Ausgangsleistung(dBm)
  • -15 ~ +8
Optische Eingangsleistung (dBm)
  • -34 ~ 0
Leistung
  • 19
Reichweite
  • 30km

PACKUNGSINHALT
  • TFC-110S30
  • Anleitung zur Schnellinstallation
  • Netzteil (5V, 1A)

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
