12-Port Gigabit NVR PoE+ Switch con Display a LED

TPE-3012L (Version v1.0R)

Porte 8 x Gigabit PoE+
Porte 2 x Gigabit Ethernet Uplink
Slot 2 x Gigabit SFP Fiber Uplink
Budget di alimentazione 120 watt PoE
Capacità di switching di 24 Gbps
Rack montabile (staffe incluse) 1U
Comodo Display a LED 4-cifre sette-segmenti posto nel pannello frontale

DISCONTINUED PRODUCT

The TPE-3012L (Version v1.0R) has been discontinued. It has been replaced by the TPE-3018LS (Version v1.0R). For a list of discontinued products, click here.

TRENDnet's 12-Port NVR PoE+ Switch, modello TPE-3012L, è ideato per l'uso con un sistema di sorveglianza NVR 8-canali. In aggiunta alle otto porte Gigabit PoE+, questo switch NVR fornisce quattro porte uplink per connessioni dedicate alla rete NVR, e / o dispositivi NAS. Con un budget di alimentazione totale a 120 watt, il TPE-3012L, ti fornisce potenza sufficiente per soddisfare le applicazioni di sorveglianza più esigenti. Usa il comodo display a LED posto nel pannello anteriore per visualizzare l'alimentazione totale, l'alimentazione disponibile e l'alimentazione per porta. Il design della rack montabile sull'hardware e i LED nel pannello frontale sono facilmente integrabili nel tuo preesistente NVR e nelle soluzioni di sorveglianza IP.

Un dispositivo di rete con più porte Ethernet è collegato a due telecamere di sicurezza tramite cavi Ethernet, indicando la funzionalità Power over Ethernet (PoE). Il dispositivo e le fotocamere sono dotati di icone con simboli di fulmini, che rafforzano la capacità PoE.

Switch NVR

Otto porte gigabit PoE+ consentono agli utenti di collegare otto telecamere IP fornendo quattro porte gigabit uplink per connessioni dedicate alla tua rete NVR e / o ai dispositivi NAS.

Un dispositivo di rete è rappresentato con più porte, tra cui otto porte Ethernet e due porte aggiuntive sul lato destro. Sotto il dispositivo, sono mostrate due telecamere di sicurezza e un punto di accesso wireless collegati al dispositivo di rete, con un'etichetta che indica 120 Watt. Le telecamere sono collegate alle porte Ethernet, suggerendo una configurazione Power over Ethernet (PoE).

Potenza PoE

Un budget di potenza PoE di 120 watt alimenta fino a otto dispositivi Power over Ethernet con alimentazione PoE.

Un diagramma di configurazione della rete con tubi cilindrici che rappresentano il trasferimento di dati ad alta velocità. Le icone all'interno dei tubi mostrano diversi tipi di dati come note musicali, documenti e file video. Il testo al centro indica velocità gigabit e frame jumbo fino a 10 KB, con frecce che mostrano la direzione del flusso di dati.

Networking Gigabit

Le porte Gigabit producono una capacità di switching di 24 Gbps e supportano i Jumbo Frames fino a 10 KB.

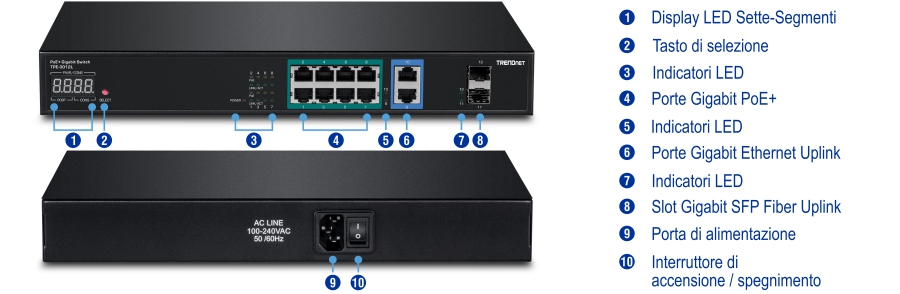

Lo switch Gigabit PoE è dotato di una vista frontale con display a sette segmenti, pulsante di selezione, indicatori LED, otto porte Gigabit PoE+, due porte uplink Gigabit Ethernet e due slot uplink in fibra Gigabit SFP. La vista posteriore include una porta di alimentazione e un interruttore on/off. Ogni componente è etichettato per facilitare l'identificazione e la comprensione delle funzionalità e delle opzioni di connettività.

NVR PoE+ Switch

Otto porte Gigabit PoE+ consentono di collegare otto telecamere IP fornendo quattro porte gigabit uplink per connessioni dedicate alla tua rete, NVR e / o ai dispositivi NAS.

Design Hardware

Alloggiamento in metallo resistente e il design della rack montabile offre inoltre otto porte Gigabit PoE+ , due porte in rame Gigabit e due slot Gigabit SFP per le connessioni uplink

Display a LED 7-Segmenti

Visualizza alimentazione totale PoE, alimentazione disponibile PoE e l'alimentazione per porta

Budget di alimentazione

Il budget di alimentazione 120 watt PoE fornisce fino a 30 watt per porta

Montabile Su Rack

Design standard 19” 1U (staffe incluse)

Standards	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3z IEEE 802.3af IEEE 802.3at
Interfaccia dispositivo	Porte 8 x Gigabit PoE 2 x porte Gigabit Ethernet 2 x slot Gigabit SFP condivise Indicatori LED Display a LED 4-cifre sette-segmenti
Velocità trasferimento dei dati	Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex) Ethernet veloce: 100 Mbps (half duplex), 200 Mbps (full duplex) Gigabit: 2000Mbps (full duplex)
Prestazione	Controllo broadcast storm Configurazioni di rete auto-apprendimento Buffer RAM Dati: 512 KB Switch Fabric: 24 Gbps Tabella indirizzi MAC ingressi 8 K Velocità invio: 17,8 Mpps (dimensione pacchetto 64-byte) Jumbo Frame: 10 KB Ingresso: 110 – 240 V CA, 50/60 Hz Consumo: 7 Watt (no PD)
PoE	Budget di potenza PoE: 120 Watt Budget PoE per porta: 30 Watt Protezione da sovracorrente Protezione da cortocircuito
Operating Temperature	0 – 40 °C (32 – 104 °F)
Umidità di esercizio	Max. 90% senza condensa
Dimensions	330 x 200 x 44 mm (13 x 7.9 x 1.7 pollici)
Peso	1.8 kg (4 lbs.)
Certificazioni	CE FCC UL
Garanzia	3 Anni

CONTENUTO DELLA CONFEZIONE

TPE-3012L
Guida di installazione rapida
Minuterie per montaggio a rack
Cavo di alimentazione

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
