Pannello Patch per Montaggio a Parete Non Schermato Cat6e 12 Porte con Inclusa Staffa 89D

TC-P12C6V (Version v1.0R)

  • Pannello Patch per Montaggio a Parete Cat5e 12 Porte
  • Compatibile con Cat5e e Cat6
  • Il pannello patch largo 10 pollici è idoneo per applicazioni domestiche e di PMI.
  • Etichettatura con codice colore per gli schemi di cablaggio T568A e T568B
  • Include la staffa per il montaggio a parete 89D per installazioni verticale od orizzontale
  • Organizzare collegamenti del cavo con fascette ed etichettatura della porta incluse
  • Morsettiere tipo IDC 110 (utilizzare utensile tipo 110 o Krone)
  • Utilizzare con il cablatore TRENDnet TC-PDT (venduto separatamente)
  • Supporta ANSI/EIA/TIA 568-B. 2-1 e ISO/IEC 11801
  • Tipo di angolo 90°
  • Temperatura d'esercizio: -25° – 50° C (-13° – 122° F)
  • Concepito per cablaggio di Categoria 6
  • Garanzia 3 anni
  • Conforme a NDAA
NDAA Compliant

Il Pannello Patch per il Montaggio a Parete Non Schermato Cat6 12 porte di TRENDnet con la Staffa 89D inclusa, modello TC-P12C6V, fornisce una connessione 250MHz a 12 porte Ethernet Gigabit RJ-45. Questo pannello patch per montaggio a parete di 10 pollici, è idoneo per applicazioni domestiche e di PMI. Cavo di controllo con supporti passa-cavo rimovibili e linee di collegamento cavo inclusi. Una superficie di scrittura sopra ogni porta consente agli utenti di etichettare i rispettivi collegamenti. Questo pannello patch mini/compatto include anche una staffa per il montaggio a parete 89D per installazioni verticale od orizzontale. Il design della staffa di montaggio a parete in stile a scatto fornisce un accesso rapido e semplice ai collegamenti del cavo quando è necessario per l'installazione o la risoluzione di problemi. Usare il pannello patch per montaggio a parete Cat6 con lo Strumento a Punzone di TRENDnet con lame Krone 110, modello TC-PDT, e lo Strumento RJ-11/RJ-45 Crimp/Cut/Strip, modello TC-CT68.

Illustrazione di un cavo di rete etichettato Velocità Gigabit fino a 5 Gbps con icone che rappresentano musica, video, trasferimento di dati che si muovono attraverso la rete.

Prestazione Cat6

Fornisce prestazioni fino a 5Gbps di velocità a 100m per collegamenti 10/100/1000/2.5G/5GBASE-T, e velocità di 10Gbps a 55m per collegamenti 10GBASE-T.

Vista esplosa di una staffa di montaggio a parete con parti ad incastro e una freccia che mostra la direzione di assemblaggio.

Design di montaggio a parete

Questo pannello patch compatto include una staffa per il montaggio a parete 89D per installazioni verticale od orizzontale. Il design della staffa di montaggio a parete in stile a scatto fornisce un accesso rapido e semplice ai collegamenti del cavo quando è necessario per l'installazione o la risoluzione di problemi.

Un grafico minimalista di una matita e un fumetto con elementi architettonici, che mostra un'area di scrittura sopra ciascuna porta per l'etichettatura delle connessioni su un pannello patch Cat6 per montaggio a parete.

Gestione cablaggio

Cavo di controllo con supporti passa-cavo rimovibili e linee di collegamento cavo inclusi. Un'area di scrittura sopra ogni porta consente agli utenti di etichettare i rispettivi collegamenti sul pannello patch per montaggio a parete Cat6.

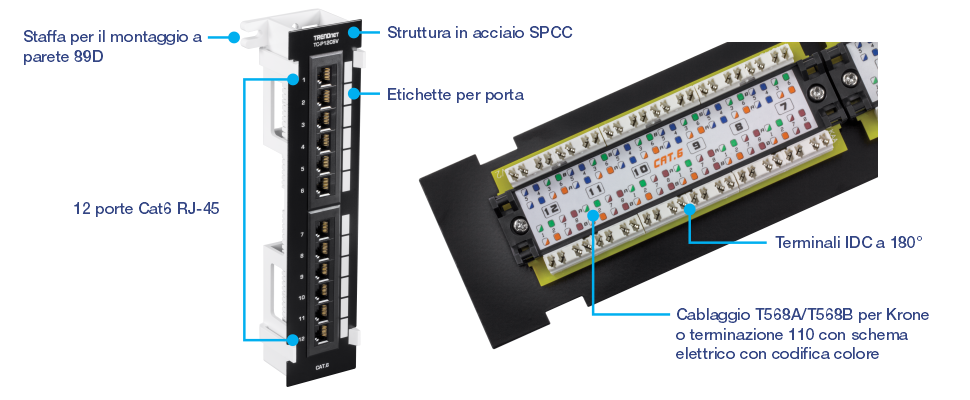

Il pannello patch per montaggio a parete non schermato Cat6 a 12 porte TC-P12C6V include una staffa di montaggio a parete 89D per una facile installazione. Realizzato in acciaio SPCC per una maggiore durata, è dotato di etichette delle porte per una facile identificazione. Supporta terminali IDC a 180° e gli standard di cablaggio T568A e T568B, con uno schema di cablaggio codificato a colori per una configurazione semplice. Il pannello dispone di 12 porte RJ-45 progettate per cavi Cat6.
Standards
  • ANSI/TIA/EIA-568-C.2
  • ISO/IEC 11801 2a edizione: 2002
Interfaccia
  • 12 x porte RJ-45 con contatti 8P/8C placcati in oro da 50 micron
  • Cablaggio T568A/T568B per Krone o terminazione 110 con schema elettrico con codifica colore
  • Terminali IDC a 180°
  • Compatibile con fili rigidi o a treccia da 22 - 26 AWG
  • Struttura in acciaio SPCC
Opzioni di montaggio
  • Montaggio a parete con staffa 89D inclusa
Specifiche elettriche:
  • Resistenza d'isolamento: >= 500 MΩ
  • Tensione di tenuta dielettrica: 500V CC
  • Resistenza di contatto: <= 35 MΩ
  • Corrente nominale: 1,5 A a 20° C (68° F)
Specifiche meccaniche
  • Forza di contatto 99,2g (3,5 oz.)
  • Forza di ritenzione della spina: 13,3kg (29 lb.)
  • 110/ Forza di inserimento IDC Krone: min. 4,5 kg (9,9 lb.)
  • 110/ Forza di ritenzione IDC Krone: min. 0,5kg (1,1 lb.)
Temperatura d'esercizio
  • -10° – 60° C (-50° – 140° F)
Umidità di esercizio
  • Max. 90% senza condensa
Dimensioni
  • 57 x 253 x 49mm (2,24 x 9,96 x 1,92 pollici)
Peso
  • 292g (10,3 lbs.)
Garanzia
  • 3 Anni

CONTENUTO DELLA CONFEZIONE
  • TC-P12C6V
  • Guida di installazione rapida
  • Piastra di montaggio
  • Viti

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
