Convertitore industriale in fibra rinforzato 100Base-FX multimodale SC (2 km, 1,2 mi.)

TI-F10SC (Version v1.0R)

  • Involucro rinforzato compatto con protezione IP40
  • Fibra multimodale 100Base-FX su distanze fino a 2 km (1,2 miglia)
  • Porta in fibra tipo SC
  • Intervallo esteso di temperatura di esercizio da -40 a 75 ºC (da -40 a 167 ºF)
  • Protezione da sovraccarichi
  • Include supporti di montaggio su guida DIN ed a parete
  • Alimentatore venduto a parte (modello TI-M6024)
  • Conforme a NDAA/TAA
NDAA/TAA Compliant

Il TI-F10SC di TRENDnet è un convertitore in fibra compatto 100Base-FX protetto IP40 con componenti rinforzati adatti ad ambienti industriali estremi. Copre trasmissioni tra edifici o a lunga distanza con fibra multimodale 100Base-FX su distanze fino a 2 km (1,2 miglia). Sono inclusi accessori di montaggio su guida DIN ed a parete. Alimentatore venduto a parte: model TI-M6024.

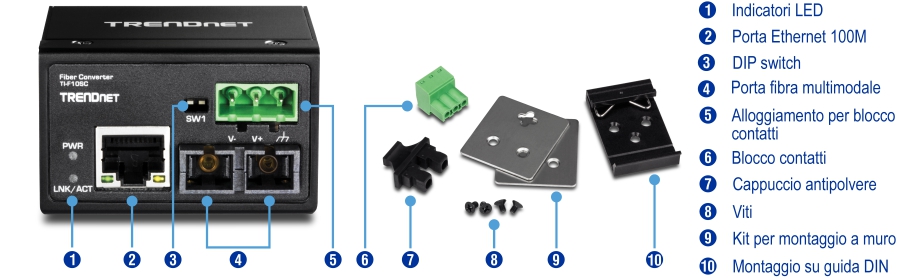

L'immagine mostra la vista frontale del convertitore in fibra TI-F10SC. È etichettato con componenti numerati: indicatori LED, porta Ethernet 100M, interruttore DIP, due porte in fibra multimodale e uno slot per morsettiera. Separatamente, etichetta la morsettiera, il cappuccio antipolvere, le viti, il kit di montaggio a parete e il montaggio su guida DIN.

Porte di tete

1 porta 10/100 Mbps Ethernet ed 1 porta 100Base-FX tipo SC in fibra

Fibra

Fibra multimodale 100Base-FX su distanze fino a 2 km (1,2 miglia)

DIP switches

  • Dip Switch 1: abilita/disabilita supporto Link Fault Pass Through (LFP)
  • Dip Switch 2: modo convertitore o modo switch

Supporti per montaggio su guida DIN / muro

Alloggiamento metallico protetto IP40 con accessori di montaggio su guida DIN ed a parete inclusi

Temperature estreme

Il convertitore rinforzato è concepito per un intervallo di temperatura da -40 a 75 ºC (da -40 a 167 ºF)

Indicatori LED

Gli indicatori LED indicano la connessione in rete

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
Interfaccia del dispositivo
  • 1 porta 10/100 Mbps
  • 1 porta 100Base-FX (tipo SC)
  • Blocco contatti 3 pin
  • Indicatori LED
  • Montaggio su guida DIN
  • Montaggio a muro
Velocità trasferimento dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
Caratteristiche speciali
  • Componenti rinforzati concepiti per temperature estreme
  • Auto-negoziazione
  • Link Fault Pass Through (LFP)
  • Modo convertitore, modo switch
  • Protezione ESD 8 KV e sovratensioni 6 KV
Fibra
  • Mezzo trasmissivo: connettore SC multimodo
  • Cavo: 62,5 / 125 o 50 / 125 µm
  • Lunghezza d'onda: 1310 nm
  • Potenza ottica in uscita (dBm): -20 ~ -14
  • Potenza ottica in ingresso (dBm): -31 ~ 0
  • Budget di potenza: 7 dBm
  • Distanza: 2 km
Energía
  • Ingresso: 12 – 60 V DC o 18 – 36 V AC
  • Alimentatore compatibile: TI-M6024 (venduto a parte)
  • Consumo: max, 1,92 watt
Blocco contatti
  • Ingresso alimentazione, 3 pin
  • Sezione fili: da 0,34 mm^2 a 2.5 mm^2
  • Filo rigido (AWG): 12-24/14-22
  • Filo trefolato (AWG): 12-24/14-22
  • Torsione: 5 lb, – In / 0,5 Nm / 0,56 Nm
  • Lunghezza sguainatura filo: 7 – 8 mm
MTBF
  • 510.304 ore
Involucro
  • Involucro metallico IP40
  • Montaggio su guida DIN
  • Montaggio a muro
  • Punto di messa a terra
  • Protezione ESD 8 KV
  • Protezione da sovratensioni 6 KV
Temperatura d'esercizio
  • Da - 40 a 75 °C (da -40 a 167 °F)
Umidità di esercizio
  • Max. 95 % senza condensa
Dimensioni
  • 60 x 50 x 35 mm (2,36 x 2 x 1,4 in.)
Peso
  • 88 g (3,1 oz.)
Certificazioni
  • CE
  • FCC
  • Urto (IEC 60068-2-27)
  • Caduta libera (IEC 60068-2-32)
  • Vibrazione (IEC 60068-2-6)
Garanzia
  • 3 anni limitata

CONTENUTO DELLA CONFEZIONE
  • TI-F10SC
  • Guida di installazione rapida
  • Blocco contatti estraibile
  • Kit montaggio su guida DIN e su muro

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
