Commutatore industriale gestito 10 porte Gigabit L2 PoE+ su guida DIN 24-57V

TI-PG102i-M (Version v1.0R)

  • 8 porte Gigabit PoE+
  • 2 slot SFP
  • Supporta moduli in fibra SFP 100/1000Base-FX
  • Budget di potenza PoE 240W@48VCC oppure 124W@24VCC
  • Il controllo PoE alive riavvia i dispositivi alimentati a PoE non reattivi
  • Capacità di switching 20 Gbps
  • Alloggiamento in metallo temprato con classe di protezione IP30
  • Include la staffa di montaggio DIN-rail
  • Range di temperatura operativa di - 10 – 75°C (14 - 167°F)
  • Supporta LACP, STP/RSTP, VLAN, e Snooping IGMP
  • IEEE 802.1p QoS con supporto di programmazione della coda
  • Controllo larghezza di banda per porta
  • Doppi ingressi di alimentazione ridondanti con protezione dalla corrente di sovraccarico
  • Relè di allarme attivato dalla mancanza di alimentazione
  • Alimentatore venduto separatamente (modelli: TI-S24048, TI-S48048, TI-S12024)
  • Conforme a NDAA/TAA
NDAA/TAA Compliant

Commutatore industriale gestito 10 porte Gigabit L2 PoE+ su guida DIN di TRENDnet, modello TI-PG102i-M, dispone di otto porte Gigabit PoE+ con un budget PoE di 240 W e include due slot SFP che supportano sia moduli 100Base-FX che 1000Base-FX per applicazioni in fibra a lunga distanza. Lo switch temprato è dotato di un alloggiamento in metallo classificato IP30 concepito per resistere a un livello elevato di vibrazione, urto e funzionando al contempo con un ampio range di temperatura - 10 – 75°C (14 - 167°F) per ambienti difficili. Controlli di gestione del traffico avanzati, ricerca e risoluzione dei guasti e il supporto di monitoraggio SNMP, lo rendono una soluzione potente per le reti SMB.

Diagramma di rete che mostra un cloud etichettato

Flessibilità d'integrazione

Le caratteristiche gestite includono liste di controllo d'accesso, VLAN, snooping IGMP, QoS, RMON, trap SNMP e syslog per il monitoraggio e l'integrazione flessibile della rete.

Un diagramma di rete dello switch di rete a 10 porte, collegato alla telecamera PoE e al dispositivo punto di accesso wireless fino a 240 Watt.

Potenza PoE

Un budget di alimentazione PoE da 240 W fornisce fino a otto dispositivi Power over Ethernet e include controlli avanzati delle porte PoE, come l'attivazione/disattivazione del PoE, priorità di alimentazione, controllo alive del PD e la pianificazione dell'alimentazione.

Grafico con quattro icone: vibrazione, temperatura, urti e grado di protezione IP30.

Design di tipo industriale

Dotato di un alloggiamento in metallo classificato IP30 concepito per resistere a un livello elevato di vibrazione, urto e funzionando al contempo con un ampio range di temperatura - 10 – 75°C (14 - 167°F) per ambienti difficili.

Il diagramma illustra una configurazione di rete all'interno di un ambiente industriale. Al centro c'è un dispositivo TI-PG102i-M, che sembra essere uno switch di rete. Questo dispositivo è collegato a diversi altri componenti, tra cui due PLC e un host SCADA. Le connessioni sono rappresentate con linee tratteggiate, che indicano la comunicazione di rete. Lo sfondo mostra un layout dettagliato di un impianto industriale, inclusi macchinari, postazioni di lavoro e aree salotto. L'attenzione si concentra sul ruolo centrale del TI-PG102i-M nella gestione e nella facilitazione della comunicazione tra i vari sistemi di controllo industriale.

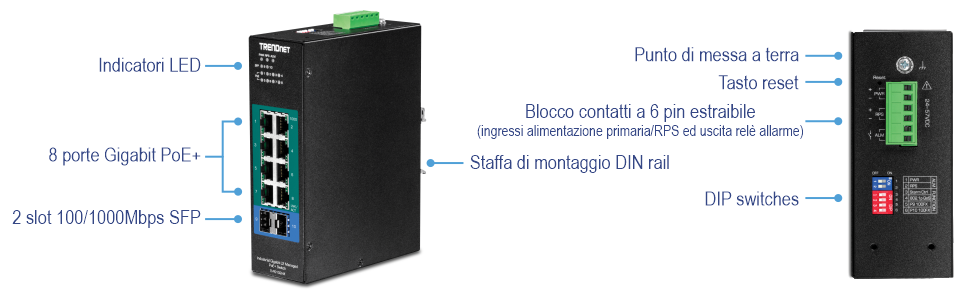

Un dispositivo TRENDnet è raffigurato con vari componenti etichettati. Sul lato sinistro sono presenti indicatori LED, 8 porte Gigabit PoE e 2 slot SFP 100/1000Mbps. Sul lato destro sono presenti un punto di messa a terra, un pulsante di ripristino, una morsettiera rimovibile a 6 pin per gli ingressi di alimentazione primaria/RPS e l'uscita del relè di allarme, una staffa di montaggio su guida DIN e interruttori DIP.

Porte di rete

8 x porte Gigabit PoE+, 2 x slot SFP Gigabit

Potenza PoE

Fornisce fino a 30 W di potenza PoE+ per porta con un budget di potenza a 240 W

Controllo PoE saturo per porta

I controlli delle porte PoE disponibili includono l'attivazione/disattivazione di PoE, priorità di alimentazione, controllo in tempo reale del PD e pianificazione dell'alimentazione

Gestione del traffico

Le funzioni gestite includono 802.1Q, MAC e Isolamento Porta VLAN, IGMP Snooping, controllo della larghezza di banda per porta / 802.1p / DSCP / Pianificazione della coda (SPQ / WRR), protocollo di comunicazione spanning tree STP / RSTP e aggregazione di collegamenti per un'integrazione di rete flessibile

Controlli di accesso

Le funzioni di controllo degli accessi gestiti includono ACL, collegamento IP-MAC-Port, ispezione ARP, 802.1X RADIUS, apprendimento indirizzi MAC, Snooping DHCP e IP Source Guard per controlli di accesso alla rete a più livelli.

Monitoraggio del sistema

Le funzioni di monitoraggio includono SNMP v1 / v2c / v3, supporto MIB, trap SNMP, gruppi RMON (1, 2, 3, 9), avviso SMTP, syslog, mirroring delle porte e SFP DDMI.

Montaggio su guida DIN

Alloggiamento in metallo classificato IP30 include la staffa di metallo DIN-rail

Capacità di switching

Capacità di switching di 32Gbps

Alimentazione ridondante

Doppi ingressi di alimentazione ridondante con protezione dalla corrente di sovraccarico (modelli con alimentatore venduto separatamente: TI-M6024

Relè di allarme

Relè di allarme attivato da mancanza di alimentazione dell'alimentazione primaria e/o ridondante

Jumbo Frame

Inviapacchetti di grandi dimensioni o jumbo frame (fino a 10 KB), per una performance aumentata

Intervallo di Temperatura d’Esercizio

Un ampio intervallo di temperatura di esercizio da - 10 – 75°C (14 - 167°F) consente installazioni in ambienti estremamente caldi o freddi.

Resistente all'urto e alle vibrazioni

Certificato per urto (EN 60068-2-27), caduta libera (EN 60068-2-32) e vibrazione (EN 60068-2-6)

Punto di messa a terra

Il punto di messa a terra protegge l'apparecchiatura dalle sovratensioni elettriche esterne

Standards
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.1ax
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3az
  • IEEE 802.3af
  • IEEE 802.3at
Interfaccia dispositivo
  • 8 porte Gigabit PoE+
  • 2 slot 100/1000Mbps SFP
  • Blocco contatti a 6 pin estraibile (ingressi alimentazione primaria/RPS ed uscita relè allarme)
  • DIP switches
  • Indicatori LED
  • Tasto reset
Velocità trasferimento dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit Ethernet: 2000 Mbps (full duplex)
Rendimento
  • Matrice di commutaizone: 20 Gbps
  • Buffer RAM Dati: 128MB
  • MAC Address Table: 8 K voci
  • Jumbo Frames: 10 KB
  • Modalità Forwarding: archivia e trasferisci
  • Velocità di inoltro: 14,88 Mpps (lunghezza pacchetto 64 byte)
Gestione
  • GUI basato su Web HTTP
  • CLI: Telnet / SSHv2
  • SNMP v1, v2c, v3
  • Trappola SNMP (fino a 5 ricevitori)
  • Gruppi RMON 1/2/3/9
  • Backup e ripristino configurazione dispositivo, aggiornamento software, riavvio e reset alle impostazioni predefinite
  • Account utente multi amministrativo o solo lettura
  • Abilitare o disabilitare la modalità di risparmio energetico per porta
  • Ingressi statici MAC
  • LLDP (Link layer discovery protocol)
  • Mappa dispositivo Netlite
  • Scoperta dispositivo ONVIF
  • SNTP
  • Allarme SMTP
  • Syslog
  • Statistiche/utilizzazione per porta
  • Monitoraggio del traffico
  • Specchio porta: da uno a uno, da molti a uno
  • Controllo Storm: Trasmissione, multicast, errore lookup di destinazione (Limite Min.: 1pps)
  • Rilevamento loopback
  • Relè DHCP / opzione 82
  • ERPS (Ethernet Ring Protection Switching) G8032v2
  • SFP DDMI (Digital Diagnostic Monitoring Interface)
MIB
  • MIB II RFC 1213
  • Bridge MIB RFC 1493
  • RMON (Gruppi 1,2,3,9) RFC 2819 RFC 1757)
Spanning Tree
  • IEEE 802.1D STP (Protocollo Spanning Tree)
  • IEEE 802.1w RSTP (protocollo rapid spanning tree)
  • Filtro BPDU, protezione e protezione root
Link Aggregation
  • Aggregazione statica dei collegamenti e LACP dinamico 802.3ad (fino a 3 gruppi)
Quality of Service (QoS)
  • 802.1p Class of Service (CoS)
  • (Punto Codice Servizi Differenziati) DSCP
  • Controllo larghezza di banda per porta
  • Programmazione della coda: Strict Priority (SP), Weighted Round Robin (WRR), Weighted Fair Queuing (WFQ)
VLAN
  • 802.1Q Tagged VLAN
  • VLAN basate su MAC
  • Isolamento delle porte
  • Fino a 256 gruppi VLAN , intervallo ID 1-4094
Multicast
  • IGMP snooping v1, v2, v3
  • Querier IGMP
  • Funzione di uscita rapida dal protocollo IGMP
  • Fino a 256 gruppi multicast
  • Ingressi multicast statici
Controllo accesso
  • Autenticazione 802.1X (database locale utente, RADIUS, assegnazione VLAN ospite)
  • DHCP snooping/screening
  • Elenco host/accesso IP di fiducia per la gestione dell'accesso
  • Restrizione apprendimento indirizzo MAC/Sicurezza Porta (fino a 100 ingressi per porta)
  • Ispezione ARP statica/dinamica
ACL
  • Indirizzo MAC Fonte/Destinazione
  • Indirizzo IP Fonte/Destinazione
  • Interfaccia Fonte
  • VLAN ID
  • EtherType
  • Porte TCP/UDP 1-65535
Caratteristiche speciali
  • Scoperta dispositivo Netlite e visualizzazione mappa in GUI
  • Sicurezza porta: Limitazione apprendimento indirizzo MAC per porta
  • Relè DHCP/opzione 82 e supporto di snooping/screening del server DHCP
  • Ampio intervallo di temperatura di esercizio
  • Doppi ingressi di alimentazione ridondante
  • Relè allarme innescato da guasto di alimentazione
  • Protezione da sovratensione ed ESD
Alimentazione
  • Ingresso terminale PWR (principale): 24 – 57V DC
  • Ingresso terminale RPS (ridondante): 24 – 57V DC
  • Alimentazione compatibile: TI-S12024 (120W), TI-S24048 (240W), TI-S48048 (480W) venduto separatamente
  • Consumo max: 13W (carico non-PoE), 253W (PoE full-load)
PoE
  • Alimentazione PoE: ingresso 240W 48V DC, ingresso 124W 24V CC
  • 802.3at: Fino a 30W per porta
  • Modalità PoE: Pin 1, 2, 3 e 6 di alimentazione
  • Auto classificazione PoE
  • Priorità porta PoE/programmazione alimentazione/controllo dispositivi attivi
  • Protezione da sovracorrente/cortocircuito
Morsettiera
  • Ingressi alimentazione ridondante, contatto relè di allarme, 6 pin
  • Gamma filo: da 0,5mm^2 a 2,5mm^2
  • Filo continuo (AWG): 12-26
  • Filo bloccato (AWG): 12-26
  • Lunghezza spelafilo: 10-11mm
Switch DIP
CommutatoreStatoFunzione
1OFFDisattivare relé di allarme per ingresso alimentazione PWR
ONAbilitare relè di allarme per errore alimentazione ingresso alimentazione PWR
2OFFDisattivare relé di allarme per ingresso alimentazione RPS
ONAbilitare relè di allarme per errore alimentazione ingresso alimentazione RPS
3OFFControllo trasmissione dati tramite configurazione del commutatore
ONAbilitare controllo trasmissione dati (velocità di trasmissione e DLF impostata a 300 pps)
Precedenza sulla configurazione del commutatore di controllo di trasmissione dati
4OFF802.1p QoS gestita tramite confgurazione commutatore
ONAbilitare 802.1p QoS sulle porte 1 e 2 (impostare la priorità CoS per il tag 4 sulle porte 1 e 2)
Precedenza sulla configurazione del commutatore 802.1p QoS
5OFFPorta 9 SFP impostata alla velocità Gigabit full-duplex
ONPorta 9 SFP impostata alla velocità 100Mbps full-duplex
6OFFPorta 10 SFP impostata alla velocità Gigabit full-duplex
ONPorta 10 SFP impostata alla velocità 100Mbps full-duplex Port 10 SFP set to 100Mbps speed full duplex
Output Relè di allarme
  • Uscite relè con capacità di alimentazione di 1A, 24V CC
  • Modalità cortocircuito quando è collegata a una sola fonte di alimentazione
  • Modalità circuito aperto quando sono collegate due fonti di alimentazione
Sistema di chiusura
  • Involucro in metallo con grado di protezione IP30
  • Raffreddamento passivo senza ventola
  • Montaggio su guida DIN
  • Punto di messa a terra
  • Protezione ESD (Ethernet): 8KV DC
  • Protezione da sovratensioni (alimentazione): 6KV DC
MTBF
  • 562,234 ore @ 25° C
  • 142,948 ore @ 75° C
Temperatura di esercizio
  • -10° – 75° C (14° – 167° F)
Umidità di esercizio
  • Max. 95 % senza condensa
Dimensioni
  • 160 x 120 x 50 mm. (6,3 x 4,72 x 1,97 in.)
Peso
  • 908g (2,00 lbs.)
Certificazioni
  • CE
  • FCC
  • Urti (IEC 60068-2-27)
  • Cadute (IEC 60068-2-32)
  • Vibrazioni (IEC 60068-2-6)
Garanzia
  • 3 Anni

CONTENUTO DELLA CONFEZIONE
  • TI-PG102i-M
  • Guida di installazione rapida
  • Blocco contatti estraibile
  • Staffa di montaggio DIN rail

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
