Switch DIN-Rail Gigabit industriale temprato a 10 porte

TI-G102 (Version v1.0R)

  • 8 porte Gigabit
  • 2 x porte condivise RJ-45 / SFP
  • Capacità di switching di 20 Gbps
  • Switch in metallo temprato con classe di protezione IP30
  • Include montaggi a parete e DIN-rail
  • Range di temperatura operativa di -40° – 75°C (-40° – 167°F)
  • Doppi ingressi di alimentazione ridondanti con protezione dalla corrente di sovraccarico
  • Relè di allarme attivato dalla mancanza di alimentazione
  • Alimentatore venduto a parte (modelli: TI-M6024 / 48VDC3000)
  • Conforme a NDAA/TAA
NDAA/TAA Compliant

Lo Switch DIN-Rail Gigabit Industriale Temprato a 10 porte di TRENDnet, modello TI-G102, dispone di 8 porte gigabit dedicate, più due porte gigabit RJ-45 / SFP condivisa. Gli utenti sono in grado di connettere otto dispositivi allo switch, avendo ancora a disposizione due porte gigabit per ulteriori connessioni alla rete. Lo switch è dotato di un alloggiamento in metallo classificato IP30 concepito per resistere a un livello elevato di vibrazione, urto e funzionando al contempo con un ampio range di temperatura (- 40 – 75°C (- 40 - 167°F)) per ambienti difficili.

Illustrazione della comunicazione full duplex con dati trasmessi simultaneamente in entrambe le direzioni a velocità di gigabit. Due frecce puntano in direzioni opposte, ciascuna contenente simboli che rappresentano pacchetti di dati di documenti, cartelle, musica, video.

Velocità Gigabit

Dieci porte gigabit forniscono connessioni di rete ad alta velocità ai dispositivi e una capacità di switching di 20 Gps che consente un flusso di traffico dati omogeneo, riducendo i colli di bottiglia del traffico.

TI-G102 collegato a due alimentatori esterni (v1 e v2) e uscita di allarme che illustra la ridondanza dell'alimentazione.

Tolleranza ai guasti

Presenta doppi ingressi di alimentazione ridondanti con relè di allarme di uscita.

Quattro icone, ciascuna che rappresenta diverse funzionalità o protezioni, Dispositivo con linee di vibrazione: indica resistenza alle vibrazioni o agli urti, Termometro: Significa resistenza alla temperatura. Fulmine: Rappresenta la resistenza elettrica o la protezione contro le sovratensioni elettriche, e Testo

Design temprato di tipo industriale

Dotato di un alloggiamento in metallo classificato IP30 concepito per resistere a un livello elevato di vibrazione, urto e funzionando al contempo con un ampio range di temperatura (- 40 – 75°C (- 40 - 167°F)) per ambienti difficili.

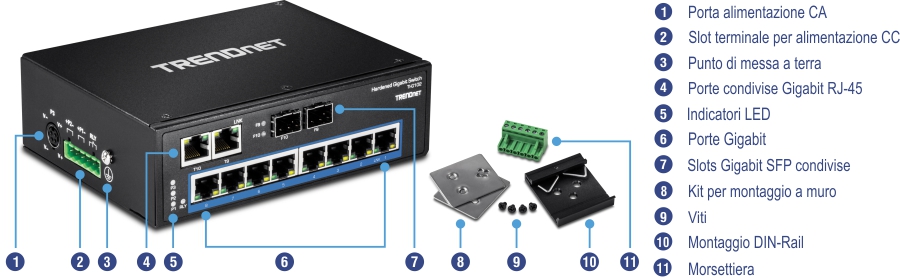

L'immagine mostra l'angolo di vista frontale dello switch industriale su guida DIN rinforzato a 10 porte TI-G102. Le etichette numerate indicano la porta di alimentazione CA, lo slot terminale per l'alimentazione CC, il punto di messa a terra, le porte Gigabit RJ-45 condivise, gli indicatori LED, le porte Gigabit e gli slot Gigabit SFP condivisi. Gli articoli separati sono etichettati come kit di montaggio a parete, viti, montaggio su guida DIN e morsettiera.

Porte di rete

8 porte Gigabit più 2 porte RJ-45 / SFP condivisa

Guida DIN / montaggio a parete

Alloggiamento in metallo classificato IP30 con inclusa la guida DIN e l'hardware per il montaggio a parete

Capacità di switching

Capacità di switching 20 Gbps

Alimentazione ridondante

Doppi ingressi di alimentazione ridondante con protezione dalla corrente di sovraccarico (modelli con alimentatore venduto separatamente: TI-M6024 / 48VDC3000)

Relè di allarme

Relè di allarme attivato da mancanza di alimentazione dell'alimentazione primaria e / o ridondante

Jumbo Frame

Inviapacchetti di grandi dimensioni o jumbo frame (fino a 10 KB), per una performance aumentata

Temperature estreme

Lo switch industriale è classificato per un range di temperatura operativa da -40 a 75°C (da -40 a 167°F)

Resistente all'urto e alle vibrazioni

Certificato per urto (EN 60068-2-27), caduta libera (EN 60068-2-32) e vibrazione (EN 60068-2-6)

Punto di messa a terra

Il punto di messa a terra protegge l'apparecchiatura dalle sovratensioni elettriche esterne

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
Interfaccia del dispositivo
  • 8 porte Gigabit
  • 2 x porte Gigabit Ethernet
  • 2 slot SFP condivisi
  • Morsettiera rimovibile 6 pin
  • Indicatori LED
  • Montaggio DIN-Rail
  • Montaggio a muro
  • Punto di messa a terra
Velocità trasferimento dei dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Ethernet veloce: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
Rendimento
  • Buffer RAM Dati: 256 KB
  • Switching Fabric: 20 Gbps
  • Tabella indirizzi MAC ingressi 16 K
  • Jumbo Frames: 10 KB
  • Velocità invio: 14,8 Mpps (dimensione pacchetto 64-byte)
Caratteristiche speciali
  • Componenti temprati certificati per temperature estreme
  • Doppi ingressi di alimentazione ridondante
  • Negoziazione automatica
  • Store automatico e architettura d'avanguardia
  • Apprendimento indirizzo e aging indirizzo automatici
  • Protezione ESD 6 KV
Alimentazione
  • Ingresso: 12 - 56 V CC
  • Alimentatore compatibile: TI-M6024 (venduto separatamente)
  • Consumo: 5,76 W max.
Morsettiera
  • Ingressi alimentazione ridondante, contatto relè di allarme, 6 pin
  • Gamma filo: da 0,34mm^2 a 2,5mm^2
  • Filo continuo (AWG) 12-24 / 14-22
  • Filo bloccato (AWG) 12-24 / 14-22
  • Coppia: 5 lb. – In / 0,5 Nm / 0,56 Nm
  • Lunghezza spelafilo: 7 - 8 mm
Contatto Relè di allarme
  • Uscite relè con capacità di alimentazione di 1 A, 24 V CC
  • Modalità circuito aperto quando sono collegate due fonti di alimentazione
  • Modalità cortocircuito quando è collegata una sola fonte di alimentazione
MTBF
  • 510,400 ore
Alloggiamento
  • Custodia di metallo IP30
  • Montaggio DIN-Rail
  • Montaggio a muro
  • Punto di messa a terra
  • Protezione ESD 6 KV
Temperatura in esercizio
  • Da -40 a 75 °C (da -40 a 167 °F)
Umidità in esercizio
  • Max. 95 % senza condensa
Dimensioni
  • 155 x 120 x 48 mm (6,1 x 4,7 x 1,9 pollici)
Weight
  • 415 g (1.1 lb)
Certifications
  • CE
  • FCC
  • Urto (IEC 60068-2-27)
  • Caduta libera (IEC 60068-2-32)
  • Vibrazione (IEC 60068-2-6)
Garanzia
  • Garanzia 3 anni limitata

CONTENUTO DELLA CONFEZIONE
  • TI-G102
  • Guida di installazione rapida
  • Morsettiera rimovibile
  • Kit di montaggio DIN-rail e a muro

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
