Commutatore industriale gestito 12 porte Gigabit L2+ PoE+ su guida DIN

TI-PG1284i (Version v2.0R)

  • 8 porte Gigabit PoE+
  • 4 slot SFP
  • Supporta moduli SFP in fibra 1000Base-FX
  • Budget di potenza PoE 240W
  • Il controllo PoE alive riavvia i dispositivi alimentati a PoE non reattivi
  • Capacità di switching di 24Gbps
  • Alloggiamento in metallo temprato con classe di protezione IP30
  • Include la staffa di montaggio DIN-rail
  • Range di temperatura operativa di -40° – 75°C (-40° – 167°F)
  • Supporta LACP, STP/RSTP, VLAN, e Snooping IGMP
  • IEEE 802.1p QoS con supporto di programmazione della coda
  • Gestione CLI (Console / Telnet / SSH), Web (HTTP / HTTPS), SNMP v1 / 2c / 3
  • Supporta 802.1Q / Q-in-Q VLAN e IGMP Snooping / MLD / MVR
  • 802.1p/DSCP/Supporto Queue Scheduling (SPQ 7 WRR) QoS
  • Controllo larghezza di banda per porta
  • I doppi ingressi forniscono alimentazione ridondante con protezione dalla corrente di sovraccarico.
  • Relè di allarme attivato dalla mancanza di alimentazione
  • Supporta Ethernet Ring Protection Switching (ERPSv2)
  • Alimentatore venduto separatamente (modelli: TI-S48048)
  • Conforme a NDAA/TAA
NDAA/TAA Compliant

La serie di Switch DIN-Rail Gestito L2+ Gigabit industriale di TRENDnet offre funzionalità avanzate 2 layer con controlli del traffico migliorati per soddisfare le domande attuali in aumento di reti SMB. Ciascuno switch gestito industriale 2 layer è dotato di un alloggiamento in metallo classificato IP30 concepito per resistere a un livello elevato di vibrazione, urto e funzionando al contempo con un ampio range di temperatura - 40 – 75°C (- 40 - 167°F) per ambienti difficili. I nostri modelli di switch gestiti 2 layer industriali presentano porte Gigabit in rame per connessioni di dispositivi ad alta velocità e slot SFP che supportano moduli 1000Base-FX applicazioni in rete a fibra a lunga distanza.

Questi switch DIN-Rail gestiti 2 layer industriali forniscono un'interfaccia di gestione intuitiva basata sul web. Ogni switch gestito 2 layer industriale di TRENDnet supporta controlli avanzati di gestione del traffico, ricerca e risoluzione dei problemi e monitoraggio SNMP. Le funzioni avanzate di switch gestiti includono LACP per raggruppare le porte per aumentare la larghezza di banda tra gli switch, VLAN per segmentare e isolare gruppi di LAN virtuali, QoS per la prioritizzazione del traffico, controlli della larghezza di banda delle porte e monitoraggio SNMP, rendendo ogni switch gestito layer 2 industriale di TRENDnet una soluzione potente per le reti SMB.

TI-PG1284i con le seguenti funzionalità: VLAN, QoS, RMON, IGMP.

Gestione L2+

Fornisce un'interfaccia di gestione web facile da utilizzare per controlli di gestione del traffico come VLAN, QoS, controlli dell'accesso, aggregazione link, troubleshooting, monitoraggio SNMP e limitazione MAC per porta.

TI-PG1284i con tre dispositivi collegati (due telecamere e un punto di accesso) utilizzando un budget di potenza PoE+ di 240 watt.

Potenza PoE

Un budget di alimentazione PoE da 240 W fornisce fino a otto dispositivi Power over Ethernet e include controlli avanzati delle porte PoE, come l'attivazione/disattivazione del PoE, priorità di alimentazione, controllo alive del PD e la pianificazione dell'alimentazione.

Quattro icone, ciascuna rappresentante diverse caratteristiche o protezioni: Dispositivo con Linee di Vibrazione: indica resistenza alle vibrazioni o agli urti, Termometro: significa resistenza alla temperatura, Fulmine: rappresenta resistenza elettrica o protezione contro le sovratensioni elettriche, Testo “IP30”: indica un livello specifico di protezione dagli ingressi (IP) contro polvere e acqua.

Design di tipo industriale

Dotato di un alloggiamento in metallo classificato IP30 concepito per resistere a un livello elevato di vibrazione, urto e funzionando al contempo con un ampio range di temperatura - 40 – 75°C (- 40 - 167°F) per ambienti difficili.

Una piattaforma offshore con un dispositivo TI-PG1284i, un PLC e un host SCADA evidenziati in cerchi blu. È inoltre contrassegnata una telecamera antideflagrante. I delfini nuotano nelle vicinanze e un elicottero si trova sull'eliporto, mostrando l'integrazione di dispositivi per il monitoraggio e il controllo in un ambiente offshore.

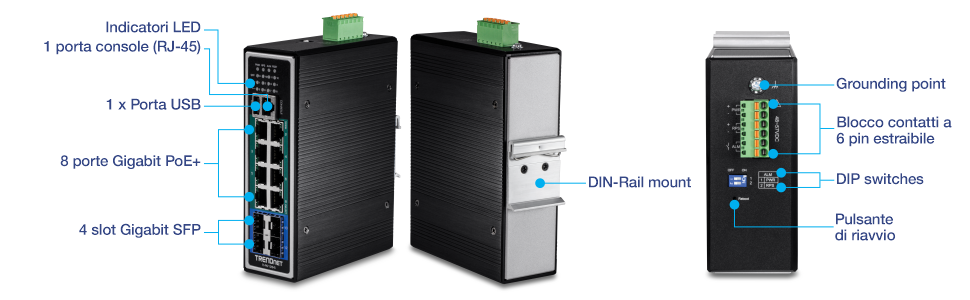

Viste multiple di uno switch industriale su guida DIN PoE+ gestito Gigabit L2+ a 12 porte. La vista frontale mostra indicatori LED, porta console (RJ-45), porta USB, porte Gigabit PoE+ e slot Gigabit SFP. La vista retroangolata mostra il supporto per guida DIN. La vista dall'alto mostra il punto di messa a terra, la morsettiera, gli interruttori DIP e il pulsante di ripristino.

Porte di rete

8 x porte PoE+ Gigabit, 4 x slot SFP Gigabit consentono una capacità di switching di 24Gbps e 1 x porta console (da RJ-45 a RS-232) per una gestione fuori banda

Potenza PoE

Fornisce fino a 30 W di potenza PoE+ per porta con un budget di potenza a 240 W

Controllo PoE saturo per porta

I controlli delle porte PoE disponibili includono l'attivazione/disattivazione di PoE, priorità di alimentazione, controllo in tempo reale del PD e pianificazione dell'alimentazione

Gestione del traffico

Le funzioni gestite includono 802.1Q / Q-in-Q / GVRP / MAC e VLAN basata su Protocollo, IGMP v1 / 2 / 3, IGMP Snooping, MLD, MVR, per controllo della larghezza di banda porta / 802.1p / DSCP / Queue Scheduling (SPQ / WRR), STP / RSTP / MSTP spanning tree, aggregazione link statica e dinamica, Xpress Ring, e ERPS per integrazione di rete flessibile

Gestione Layer 2

Offre IPv4 / IPv6 statico o DHCPv4 / assegnazione v6, IPv4 / instradamento statico IPv6 e proxy ARP, server DHCP / relè / opzione 82, e snooping server DHCP / screening per escludere i server DHCP non autorizzati

Controllo di accesso

Le caratteristiche del controllo accesso gestito includono ACLs, Binding port IP-MAC, ispezione ARP, 802.1XRADIUS, apprendimento indirizzo MAC, snooping DHCP, e IP Source Guard fornisce controlli dell'accesso alla rete stratificati

Monitoraggio del sistema

Le caratteristiche di monitoraggio includono SNMP v1 / v2c / 3, supporto MIB, SNMP trap, Gruppi RMON (1, 2, 3, 9), avviso SMTP, syslog, morroring porta, SFP DDMI, e ModBus / TCP

Montaggio su guida DIN

Alloggiamento in metallo classificato IP30 con incluso l'hardware per il montaggio DIN-Rail

Capacità di switching

Capacità di switching di 24Gbps

Alimentazione ridondante

Doppi ingressi di alimentazione con protezione dalla corrente di sovraccarico (alimentatore venduto separatamente: TI-S48048)

Relè di allarme

Uscita relay di allarme attivata da guasto di alimentazione primaria e/o ridondata

Jumbo Frame

Inviapacchetti di grandi dimensioni o jumbo frame (fino a 10 KB), per una performance aumentata

Intervallo di Temperatura d'Esercizio

Un ampio intervallo di temperatura di esercizio da -40° a 75° C (da -40° a 167° F) consente installazioni in ambienti estremamente caldi o freddi.

Resistente all'urto e alle vibrazioni

Certificato per urto (EN 60068-2-27), caduta libera (EN 60068-2-32) e vibrazione (EN 60068-2-6)

Punto di messa a terra

Il punto di messa a terra protegge l'apparecchiatura dalle sovratensioni elettriche esterne

Standards
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1s
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.1ax
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3az
  • IEEE 802.3af
  • IEEE 802.3at
Interfaccia dispositivo
  • 8 porte Gigabit PoE+
  • 4 slot Gigabit SFP
  • 1 porta console (RJ-45)
  • 1 x Porta USB (aggiornamento firmware, registri, configurazione)
  • Blocco contatti a 6 pin estraibile (ingressi alimentazione primaria/RPS ed uscita relè allarme)
  • DIP switches
  • Indicatori LED
  • Pulsante di riavvio
Velocità trasferimento dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit Ethernet: 2000 Mbps (full duplex)
  • SFP: 2000Mbps (full duplex)
Prestazione
  • Matrice di commutaizone: 24 Gbps
  • Buffer RAM: 1.5 MB
  • Tabella indirizzi MAC: 16K voci
  • Jumbo Frames: 10 KB
  • Modalità Forwarding: archivia e trasferisci
  • Velocità invio: 17,8 Mpps (dimensione pacchetto 64-byte)
Gestione
  • GUI basato su Web HTTP
  • CLI: Telnet / SSHv2
  • SNMP v1, v2c, v3
  • Trappola SNMP (fino a 5 ricevitori)
  • Gruppi RMON 1/2/3/9
  • Backup e ripristino configurazione dispositivo, aggiornamento software, riavvio e reset alle impostazioni predefinite
  • Account utente multi amministrativo o solo lettura
  • Abilitare o disabilitare la modalità di risparmio energetico per porta
  • Ingressi statici MAC
  • LLDP (Link layer discovery protocol)
  • Mappa dispositivo Netlite
  • Scoperta dispositivo ONVIF
  • SNTP
  • Allarme SMTP
  • Syslog
  • Statistiche/utilizzazione per porta
  • Monitoraggio del traffico
  • Specchio porta: da uno a uno, da molti a uno
  • Controllo Storm: Trasmissione, multicast, errore lookup di destinazione (Limite Min.: 1pps)
  • Rilevamento loopback
  • Relè DHCP / opzione 82
  • Xpress Ring
  • ERPS (Ethernet Ring Protection Switching) G8032v2
  • SFP DDMI (Digital Diagnostic Monitoring Interface)
MIB
  • MIB II RFC 1213
  • Bridge MIB RFC 1493
  • RMON (Gruppi 1,2,3,9) RFC 2819 RFC 1757)
Spanning Tree
  • IEEE 802.1D STP (Protocollo Spanning Tree)
  • IEEE 802.1w RSTP (protocollo rapid spanning tree)
  • IEEE 802.1s MSTP (protocollo rapid spanning tree)
  • Filtro BPDU, protezione e protezione root
Link Aggregation
  • Aggregazione statica dei collegamenti e LACP dinamico 802.3ad (fino a 3 gruppi)
Quality of Service (QoS)
  • 802.1p Class of Service (CoS)
  • (Punto Codice Servizi Differenziati) DSCP
  • Controllo larghezza di banda per porta
  • Programmazione della coda: Strict Priority (SP), Weighted Round Robin (WRR), Weighted Fair Queuing (WFQ)
VLAN
  • 802.1Q Tagged VLAN
  • VLAN basate su MAC
  • Isolamento delle porte
  • Fino a 256 gruppi VLAN , intervallo ID 1-4094
Multicast
  • IGMP snooping v1, v2, v3
  • Querier IGMP
  • Funzione di uscita rapida dal protocollo IGMP
  • Fino a 256 gruppi multicast
  • Ingressi multicast statici
Controllo accesso
  • Autenticazione 802.1X (database locale utente, RADIUS, assegnazione VLAN ospite)
  • DHCP snooping/screening
  • Elenco host/accesso IP di fiducia per la gestione dell'accesso
  • Restrizione apprendimento indirizzo MAC/Sicurezza Porta (fino a 100 ingressi per porta)
  • Ispezione ARP statica/dinamica
ACL
  • Indirizzo MAC Fonte/Destinazione
  • Indirizzo IP Fonte/Destinazione
  • Interfaccia Fonte
  • VLAN ID
  • EtherType
  • Porte TCP/UDP 1-65535
Funzioni Layer 3
  • Routing statico IPv4 / IPv6
  • IPv4/IPv6 proxy ARP
  • Initerfacce IP: fino a 16
  • Voci tabella di routing: fino a 500 (IPv4: 400 / IPv6: 100)
  • Relè DHCP / opzione 82
Caratteristiche speciali
  • Scoperta dispositivo Netlite e visualizzazione mappa in GUI
  • Sicurezza porta: Limitazione apprendimento indirizzo MAC per porta
  • Relè DHCP/opzione 82 e supporto di snooping/screening del server DHCP
  • Ampio intervallo di temperatura di esercizio
  • Doppi ingressi di alimentazione ridondante
  • Relè allarme innescato da guasto di alimentazione
  • Protezione da sovratensione ed ESD
Energía
  • Ingresso contatto PWR (primario): 48 – 57V DC
  • Ingresso contatto RPS (ridondato): 48 – 57V D
  • Alimentazione compatibile: TI-S48048 (480W) venduto separatamente
  • Consumo max: 13W (carico non-PoE), 253W (PoE full-load)
PoE
  • Alimentazione PoE: ingresso 240W 48V DC
  • 802.3at: Fino a 30W per porta
  • Modalità PoE: Pin 1, 2, 3 e 6 di alimentazione
  • Auto classificazione PoE
  • Priorità porta PoE/programmazione alimentazione/controllo dispositivi attivi
  • Protezione da sovracorrente/cortocircuito
Morsettiera
  • Ingressi alimentazione ridondante, contatto relè di allarme, 6 pin
  • Gamma filo: da 0,5mm^2 a 2,5mm^2
  • Filo continuo (AWG): 12-26
  • Filo bloccato (AWG): 12-26
  • Lunghezza spelafilo: 10-11mm
Switch DIP
Switch Stato Funzione
1OFF Disattivare relé di allarme per ingresso alimentazione PWR
ON Abilitare relè di allarme per errore alimentazione ingresso alimentazione PWR
2OFF Disattivare relé di allarme per ingresso alimentazione RPS
ON Abilitare relè di allarme per errore alimentazione ingresso alimentazione RPS
Output Relè di allarme
  • Uscite relè con capacità di alimentazione di 1A, 24V CC
  • Modalità cortocircuito quando è collegata a una sola fonte di alimentazione
  • Modalità circuito aperto quando sono collegate due fonti di alimentazione
Sistema di chiusura
  • Involucro in metallo con grado di protezione IP30
  • Raffreddamento passivo senza ventola
  • Montaggio su guida DIN
  • Punto di messa a terra
  • Protezione ESD (Ethernet): 8KV DC
  • Protezione da sovratensioni (alimentazione): 6KV DC
MTBF
  • 562,234 499,126 ore @ 25° C
  • 142,948 ore @ 75° C
Temperatura di esercizio
  • -40° – 75° C (-40° – 167° F)
Umidità di esercizio
  • Max. 95 % senza condensa
Dimensioni
  • 160 x 120 x 50 mm. (6,3 x 4,72 x 1,97 in.)
Peso
  • 908g (2,00 lbs.)
Certificazioni
  • CE
  • FCC
  • Urti (IEC 60068-2-27)
  • Cadute (IEC 60068-2-32)
  • Vibrazioni (IEC 60068-2-6)
Garanzia
  • 3 Anni

CONTENUTO DELLA CONFEZIONE
  • TI-PG1284i
  • Guida di installazione rapida
  • Blocco contatti estraibile
  • Cavo console (da RJ-45 a RS-232)
  • Staffa di montaggio DIN rail

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
