Switch Industriale per il settore di Movimentazione Ferroviario PoE+ Gigabit M12 EN50155 a 8 porte

TI-TPG80 (Version v1.0R)

  • 8 x porte Gigabit PoE+ M12
  • Budget di alimentazione PoE: 200 W a 48 V CC; 100 W a 24 V CC
  • Conforme alla norma EN50155 per il materiale rotabile e le applicazioni ferroviarie
  • Alloggiamento metallico temprato con grado di protezione IP40
  • Capacità di switching di 16Gbps
  • Include staffe per il montaggio a parete
  • Range di temperatura operativa di -40° – 75°C (-40° – 167°F)
  • Doppi ingressi di alimentazione ridondanti con protezione dalla corrente di sovraccarico
  • Relè allarme innescato da guasto di alimentazione
  • Alimentatore venduto separatamente (modelli: TI-S24048)
  • Cavi M12 e M23 venduti separatamente (modelli: TI-TCD02 / TI-TCD06 / TI-TCP02 / TI-TCR02)
  • Conforme a NDAA/TAA (solo Stati Uniti e Canada)
NDAA/TAA Compliant
DISCONTINUED PRODUCT
The TI-TPG80 (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Lo Switch Industriale per il settore di Movimentazione Ferroviario PoE+ Gigabit M12 EN50155 a 8 porte di TRENDnet, modello TI-TPG80, dispone di otto porte PoE+ gigabit M12 gigabit con un budget PoE totale fino a 200 W. Questo switch per il settore di movimentazione ferroviario M12 è munito di un alloggiamento metallico con grado di protezione IP40, progettato per resistere ad un elevato livello di vibrazioni e urti, e che opera in un ampio intervallo di temperatura di -40° - 75° C (-40° - 167° F) per applicazioni industriali EN50155. Questo switch industriale M12 supporta una gamma di tensione di ingresso da 24 - 56 V CC con interfaccia di alimentazione M23 e interfacce relè di allarme M12 per la movimentazione di bus, treni e altre applicazioni relative al materiale rotabile. Progettato e testato per il trasporto e le applicazioni telco.

Illustrazione di un treno con un fumetto contenente uno switch ferroviario Industrial EN50155 M12 Gigabit PoE+ a 8 porte. L'interruttore è progettato per l'uso in applicazioni ferroviarie come treni in movimento e altro materiale rotabile.

Conforme alla norma EN50155

Questo switch M12 supporta una gamma di tensione di ingresso da 24 - 56 V CC con alimentazione M23 e interfacce relè di allarme M12 per la movimentazione di bus, treni e altre applicazioni relative al materiale rotabile.

quattro icone, ognuna delle quali rappresenta diverse caratteristiche o protezioni, Linee di vibrazione: indica la resistenza alle vibrazioni o agli urti, Termometro: indica la resistenza alla temperatura. Lightning Bolt: rappresenta la resistenza elettrica o la protezione contro le sovratensioni elettriche e il testo IP40: indica un livello specifico di grado di protezione (IP) contro polvere e acqua.

Design di tipo industriale

Dotato di un alloggiamento metallico con grado di protezione IP40, lo switch M12 è progettato per resistere ad un elevato grado di vibrazioni e urti, pur operando in un ampio intervallo di temperatura di -40° - 75° C (-40° - 167° F) per ambienti industriali.

Un'illustrazione al tratto di uno switch ferroviario industriale EN50155 M12 Gigabit PoE+ a 8 porte. Lo switch è collegato centralmente a una telecamera PoE a sinistra e a destra, con un punto di accesso wireless PoE al centro. Il collegamento tra l'interruttore e i dispositivi è contrassegnato da un'etichetta 200 Watt, che indica la capacità di alimentazione dei collegamenti.

Power over Ethernet (PoE+)

Otto porte PoE+ gigabit M12 forniscono fino a 30 W di potenza PoE+ per porta con un budget di potenza totale di 200 W a 48 V CC, o 100 W A 24 V CC.

Un diagramma schematico di un treno si concentra su uno switch ferroviario industriale EN50155 M12 Gigabit PoE+ a 8 porte all'interno. Il dispositivo è evidenziato con un cerchio blu e una freccia che indica la sua posizione all'interno del treno. Il treno ha pareti trasparenti, che rivelano la disposizione dei posti a sedere e la struttura interna. Il dispositivo elettronico è un interruttore ferroviario, collegato a più telecamere PoE nel treno tramite cablaggio.

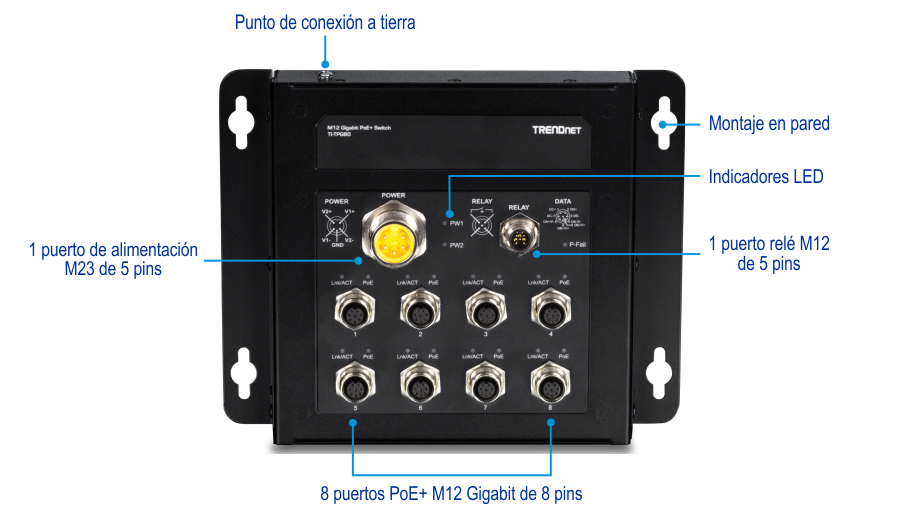

Lo switch Gigabit PoE+ TRENDnet M12 modello TI-PG1284i è dotato di un punto di messa a terra nella parte superiore, supporti a parete sui lati, indicatori LED sul pannello frontale, una porta di alimentazione M23 a 5 pin, una porta relè M12 a 5 pin e otto porte M12 Gigabit PoE+ a 8 pin.

Power over Ethernet (PoE+)

Otto porte PoE+ gigabit M12 forniscono fino a 30 W di potenza PoE+ per porta con un budget di potenza totale di 200 W a 48 V CC, o 100 W A 24 V CC

Capacità di switching

Capacità di switching di 16Gbps

Jumbo Frame

Inoltra pacchetti più grandi, o Jumbo Frame (fino a 10 KB), per migliori prestazioni

Conformità alla norma EN50155

Questo switch industriale M12 è certificato per il settore di movimentazione ferroviario (EN 50155 / EN 50121-3) e (EN 50155 / EN 50121-4)

Resistente all'urto e alle vibrazioni

Certificato per urto (EN 60068-2-27), caduta libera (EN 60068-2-32) e vibrazione (EN 60068-2-6)

Montaggio a muro

Alloggiamento metallico con grado di protezione IP40, include staffe di montaggio a parete per lo switch industriale M12

Intervallo di Temperatura d'Esercizio

Un ampio intervallo di temperatura di esercizio da -40° a 75° C (da -40° a 167° F) consente installazioni in ambienti estremamente caldi o freddi.

Alimentazione

Supporta una gamma di tensione di ingresso da 24 - 56 V CC con alimentazione M23 e interfacce relè di allarme M12 per la movimentazione di bus, treni e altre applicazioni relative al materiale rotabile.

Punto di messa a terra

Il punto di messa a terra protegge lo switch M12 da sovratensioni elettriche esterne

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interfaccia dispositivo
  • 8 x porte Gigabit PoE+ M12 a 8 pin
  • 1 x porta di alimentazione M23 a 5 pin
  • 1 x porta relè M12 a 5 pin
  • Indicatori LED
  • Montaggio a muro
  • Punto di messa a terra
Velocità di trasferimento dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
Prestazioni
  • Buffer RAM Dati: 2MB
  • Switching Fabric: 16 Gbps
  • Tabella indirizzi MAC: 11K voci
  • Jumbo Frames: 10KB
  • Velocità invio: 11,9 Mpps (dimensione pacchetto 64-byte)
Caratteristiche speciali
  • Componenti temprati classificati per temperature estreme
  • Interfaccia M23 integrata per alimentazione ridondante
  • Supporta relè di allarme
  • Generatore di tensione integrato per ambienti a 24 V CC
  • Auto-negoziazione
  • Auto memorizzazione e architettura di inoltro
  • Address learning e address aging automatico
  • Protezione ESD 6 KV
Potenza CC
  • Ingresso: 24-56 V CC
  • Consumo massimo: 5W (senza PoE)
Budget PoE
  • 100 W a 24 V CC
  • 200 W a 48 V CC
Contatto relè di allarme
  • Uscite relè con capacità di alimentazione di 1A, 24V CC
  • Modalità a circuito aperto quando sono collegati P1/P2
  • Modalità cortocircuito quando è collegata a una sola fonte di alimentazione
MTBF
  • 500,000 ore
Involucro
  • Alloggiamento metallico IP40
  • Montaggio a muro
  • Punto di messa a terra
  • Protezione ESD 6 KV
Temperatura di esercizio
  • 40° – 75° C (-40° – 167° F)
Umidità di esercizio
  • Max. 95% senza condensa
Dimensioni
  • 215 x 170 x 56 mm. (8,5 x 6,7 x 2,2 pollici)
Peso
  • 1,32kg (2,9 lbs.)
Certificazioni
  • CE
  • FCC
  • IEC EN 60950-1
  • Urto (EN 60068-2-27)
  • Caduta libera (EN 60068-2-32)
  • Vibrazione (EN 60068-2-6)
  • Ferroviario EN 50155 / EN 50121-3
  • Ferroviario EN 50155 / EN 50121-4
Garanzia
  • Garanzia 3 anni

CONTENUTO DELLA CONFEZIONE
  • TI-TPG80
  • Guida rapida d'installazione
  • Kit per il montaggio a parete

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
