Switch di Sorveglianza PoE+ Smart Gigabit a 12 Porte

TPE-3012LS (Version v1.0R)

8 porte Gigabit PoE+
2 x porte Gigabit
2 slot SFP
Budget di potenza PoE 110W
Interfaccia di gestione basata sul Web di facile utilizzo
Supporta IPv6, LACP, VLAN, QoS e Snooping IGMP
Segnale PoE+ esteso fino a 656 ft./200m a 10Mbps
Il display a LED a 4 cifre del pannello anteriore fornisce la statistica di potenza PoE
Modalità di sorveglianza GUI per una configurazione e un monitoraggio della rete semplificate
Scoperta dispositivo per le telecamere IP conformi a ONVIF e NVRs
Carica le piante dell'edificio per creare una E-map dei dispositivi di sorveglianza
Modifica le impostazioni dell'indirizzo IP della telecamera IP
Aggiorna il firmware della telecamera IP
Cambia il nome utente e la password dell'amministratore della telecamera IP
Controllo larghezza di banda per porta
Supporta 802.1Q, MAC, Sorveglianza, e Voice VLAN
IEEE 802.1p QoS con supporto di programmazione della coda
Capacità di switching di 24 Gbps
IEEE 802.1p QoS con supporto di programmazione della coda
Conforme a NDAA/TAA (solo Stati Uniti e Canada)

Lo Switch di Sorveglianza PoE+ Smart Gigabit di TRENDnet è concepito per semplificare l'installazione e la gestione delle reti di sorveglianza, specialmente per integratori e installatori. Questi switch ONVIF sono ottimizzati per l'industria della sorveglianza; la modalità di sorveglianza fornisce un'interfaccia grafica del quadro comandi con informazioni dettagliate sullo switch e su ogni dispositivo PoE collegato. Collegate telecamere IP e NVR conformi a ONVIF per funzionalità più avanzate come la modifica delle impostazioni IP del dispositivo e per visualizzare i video delle singole telecamere IP all'interno dell'interfaccia grafica dello switch GUI. Gli Switch di Sorveglianza Smart sono anche switch di autoguarigione PoE con recupero automatico del dispositivo PoE e programmazione dell'alimentazione.

Installatori e integratori possono risparmiare sui costi delle apparecchiature e ridurre i tempi di installazione con gli Switch di Sorveglianza Gigabit Smart PoE+ di TRENDnet fornendo fino a 30W per porta di alimentazione PoE e dati su cavi Ethernet esistenti. I controlli delle porte PoE disponibili includono l'abilitazione e la disabilitazione di PoE, il controllo PD alive check e la programmazione dell'alimentazione. PD alive check è una funzione automatica di autoguarigione PoE che tenta di recuperare un dispositivo PoE non rispondente collegato allo switch. Se un dispositivo PoE, come una telecamera PoE, non risponde ai ping, lo switch conforme a ONVIF riavvia automaticamente la porta PoE nel tentativo di recuperare il dispositivo.

Questi switch PoE+ ONVIF sono dotati di un display a LED a 4 cifre che mostra la potenza PoE totale, la potenza disponibile e la potenza per porta. Supportano anche il collegamento in rete PoE+ a lunga distanza fino a 656ft./ 200m a velocità fino a 10mbps. Gli Switch di Sorveglianza Smart PoE+ Gigabit di TRENDnet dispongono anche di slot SFP per supportare applicazioni di rete in fibra ottica a lunga distanza.

Le funzioni avanzate di switch gestiti includono LACP per raggruppare le porte per aumentare la larghezza di banda tra gli switch, VLAN per segmentare e isolare gruppi di LAN virtuali, QoS per la prioritizzazione del traffico, controlli della larghezza di banda delle porte e monitoraggio SNMP, rendendo questa soluzione potente per le reti SMB. Migliora le prestazioni voce isolando e dando priorità al traffico VoIP dal normale traffico dati con la funzione VLAN voce facile da usare.

Line art di uno switch di rete con fumetto di gestione del cruscotto.

Gestione della Sorveglianza Smart

Questi switch ONVIF gestiti sono ottimizzati per l'industria della sorveglianza; la modalità di sorveglianza fornisce un'interfaccia grafica del quadro comandi con informazioni dettagliate sullo switch e su ogni dispositivo PoE collegato.

Diagramma che mostra uno switch di rete collegato a vari protocolli di gestione della rete. Un cloud etichettato Rete si connette a cinque scatole etichettate VLAN, IGMP, QoS, RMON e SNMP, tutte collegate a uno switch di rete sottostante. Lo switch è dotato di diverse porte Ethernet, che illustrano la sua capacità di gestire più funzioni di rete.

Flessibilità d'integrazione

Le caratteristiche degli switch gestiti includono liste di controllo d'accesso, VLAN, snooping IGMP, QoS, RMON, trap SNMP e syslog per il monitoraggio e l'integrazione flessibile della rete.

Diagramma che mostra uno switch di rete collegato a una telecamera di sicurezza tramite un unico cavo. Il cavo si collega anche a un'icona a forma di cuore con una linea di battito cardiaco all'interno, che simboleggia un controllo del dispositivo attivo. Un'icona con un fulmine e un segno più accanto alla telecamera rappresenta Power over Ethernet (PoE), indicando che la telecamera riceve sia alimentazione che dati attraverso la stessa connessione.

Alive Check Dispositivo PoE

PD alive check è una funzione automatica di autoguarigione PoE che tenta di recuperare un dispositivo PoE non rispondente collegato allo switch. Se un dispositivo PoE, come una telecamera PoE, non risponde, lo switch conforme a ONVIF riavvia automaticamente la porta PoE nel tentativo di recuperare il dispositivo.

L'illustrazione raffigura un complesso edilizio con un cortile centrale caratterizzato da una fontana. Intorno al cortile si trovano molteplici strutture collegate tra loro con uno stile architettonico coerente, tra cui ampie vetrate e un tetto piano. Nell'area di parcheggio sono parcheggiate diverse auto e sono visibili i lampioni. In primo piano, un riquadro mostra il monitor di un computer che mostra un'interfaccia del sistema di sorveglianza, etichettata come interruttori di sorveglianza. Sotto il monitor sono presenti uno switch di rete, una tastiera e un mouse, che indicano una configurazione per il monitoraggio e la gestione del sistema di sorveglianza.

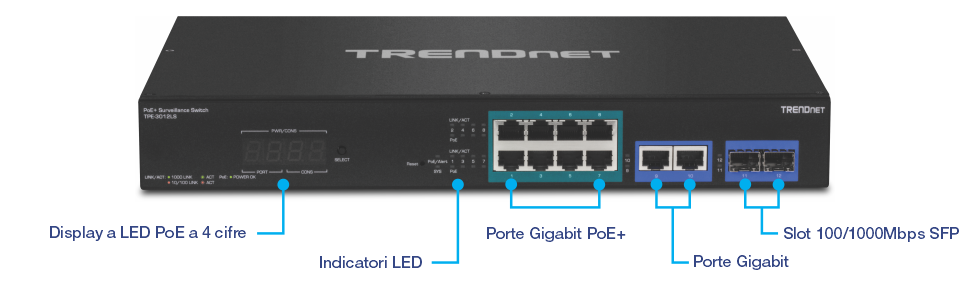

L'immagine mostra uno switch di sorveglianza PoE TRENDnet modello TPE-3012LS. Il pannello frontale è dotato di un display LED PoE a 4 cifre per lo stato di alimentazione tramite Ethernet. Accanto ad esso, gli indicatori LED mostrano lo stato delle diverse porte e dell'alimentazione. Il centro include otto porte Gigabit PoE+ per il collegamento e l'alimentazione di dispositivi come le telecamere IP. A destra ci sono due porte Gigabit per connessioni di rete aggiuntive e all'estrema destra due slot SFP 100/1000Mbps per connessioni in fibra ottica. Le etichette contrassegnano chiaramente le funzioni di ciascun componente.

Hardware design

Fornisce porte PoE+ gigabit, slot SFP per la connettività a fibra ottica e un design per il montaggio a rack 1U 19" con staffe incluse

Potenza PoE

Ogni switch ONVIF gestito PoE+ fornisce fino a 30W di potenza per porta e dati su un singolo cavo Ethernet ai dispositivi PoE

Modalità Sorveglianza

Gli switch ONVIF sono ottimizzati per l'industria della sorveglianza, dimostrando un'interfaccia grafica del pannello di controllo con informazioni utili sullo switch e su ogni dispositivo collegato.

PoE+ Long Range

Collegamento in rete PoE+ a lunga distanza fino a 656ft./ 200m a velocità fino a 10mbps

Display LED PoE a 4 cifre

Display LED a 7 segmenti a 4 cifre sul pannello anteriore per visualizzare la potenza totale, la potenza disponibile e la potenza per porta

Pronto per IPv6

Gli switch ONVIF supportano la configurazione IPv6 e la neighbor discovery IPv6

Gestione del traffico

Le caratteristiche dello switch gestito includono: Aggregazione di link, 802.1Q VLAN, Voice VLAN, Sorveglianza VLAN, RSTP, MSTP, Loopback Detection, QoS e gestione della larghezza di banda delle porte.

Diagnostica

Un utile test di diagnosi del cavo e statistica del traffico aiuta la ricerca e risoluzione dei problemi della rete

Monitoraggio

RMON, SNMP, e Port Mirroring supportano le soluzioni di monitoraggio dell'amministratore.

Standards	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3az
Interfaccia dispositivo	8 porte Gigabit PoE+ 2 x porte Gigabit 2 slot 100/1000Mbps SFP Indicatori LED Display a LED PoE a 4 cifre (budget di potenza totale, potenza disponibile, consumo per porta)
Velocità trasferimento dati	Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex) Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex) Gigabit Ethernet: 2000 Mbps (full duplex)
Rendimento	Matrice di commutaizone: 24 Gbps Buffer RAM Dati: 512MB MAC Address Table: 8 K voci Jumbo Frames: 10 KB Modalità Forwarding: archivia e trasferisci Velocità di inoltro: 17,8 Mpps (lunghezza pacchetto 64 byte)
Gestione	Interfaccia grafica basata sul Web HTTP/HTTPS - Modalità standard o di sorveglianza Interfaccia a riga di comando CLI (Telnet / SSHv2) SNMP v1, v2c, v3 Supporta IPv4/IPv6 Account multipli utente Tabella indirizzi MAC unicast dinamico/statico Abilita o disabilita il risparmio energetico 802.3az per porta Syslog Livelli di gravità della registrazione dei messaggi di sistema Port mirroring (trasmissione, ricezione, one-to-one, many-to-one) ICMPv4/ICMPv6 Traceroute LLDP Test di diagnostica dei cavi SFP DDM (Monitoraggio diagnostico-digitale) UDLD (Rilevamento collegamento unidirezionale) Stato di errore porta disabilitato/err-disable Ping Watchdog
MIB	RMON MIB RFC 1271 1213 RFC MIB IPV4 (Sola lettura) SNMP MIB RFC 3415
Spanning Tree	STP (spanning tree) RSTP (spanning tree rapido) MSTP (spanning tree multiplo)
Link Aggregation	Aggregazione statica dei collegamenti e LACP dinamico (fino a 8 gruppi)
Quality of Service (QoS)	802.1p Class of Service (CoS) (Punto Codice Servizi Differenziati) DSCP Controllo larghezza di banda per porta Programmazione della coda: Strict Priority (SP), Weighted Round Robin (WRR)
VLAN	Definizione di VLAN di gestione multiple 802.1Q Tagged VLAN VLAN basate su MAC Monitoraggio VLAN Voice VLAN Fino a 256 gruppi VLAN , intervallo ID 1-4094
Multicast	IGMP snooping v2/v3 Congedo immediato/veloce IGMP Querier IGMP Tabella indirizzi MAC multicast dinamico/statico MVR (Registrazione VLAN Multicast) Voci multicast fino a 1K
Controllo d'accesso	Autenticazione basata su porta 802.1X (database utenti locali, RADIUS, VLAN ospite) Snooping DHCP / Opzione 82 Protezione da Loopback Prevenzione del diniego di servizio (DoS) Funzionalità Storm Control (trasmissione, multicast sconosciuto, unicast sconosciuto, min: 16Kbps) Prevenzione del blocco Head-of-line (HoL) Protezione della sorgente IP/legame IP-MAC-Porta-VLAN Porte protette Restrizione apprendimento indirizzo MAC/Sicurezza Porta (fino a 255 ingressi)
Elenco controllo degli accessi (ACL)	Indirizzo MAC (VLAN ID VLAN, EtherType, 802.1p) IPv4 (protocollo IP, porta TCP/UDP, 802.1p, DSCP, flag TCP, tipo ICMP, codice ICMP)
Modalità di monitoraggio (ONVIF)	Modalità di sorveglianza GUI per una configurazione semplificata e monitoraggio della rete Rilevamento di dispositivi conformi a ONVIF, come telecamere IP e NVR. Carica le planimetrie per creare una panoramica visiva della rete Modifica della configurazione dell'indirizzo IP della telecamera Aggiornamento del firmware della telecamera IP Modificare il nome utente e la password dell'amministratore della telecamera IP
PoE	Budget PoE: 110W 802.3at: Fino a 30 W per porta (porte 1-8) Modalità PoE A: Pin 1,2 e pin 3,6 per alimentazione Programmazione alimentazione PoE Controllo in tempo reale della polizia Protezione da sovracorrente/cortocircuito
Alimentazione	Ingresso: 100 – 240 V AC, 50/60 Hz, alimentatore interno Consumo max: 10W (carico non-PoE)
Protezione dagli sbalzi	6kV (Porte 9 e 10)
Ventole/rumore	Senza ventole
MTBF	434,157 ore
Temperatura d'esercizio	0° – 40° C (32° – 104° F)
Umidità di esercizio	Max. 90% senza condensa
Dimensioni	330 x 230 x 44,45mm (12,9 x 9,1 x 1,75 pollici) Montabile su rack 1U
Peso	2,26kg (4,98 lbs.)
Certificazioni	CE FCC ETL
Garanzia	3 Anni

CONTENUTO DELLA CONFEZIONE

TPE-3012LS
Guida di installazione rapida
Cavo alimentazione (1,5 m / 5 ft.)
Kit di montaggio a rack

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
