Switch a Guida DIN Gestito L2 Gigabit Industriale a 16 porte

TI-G160i (Version v1.0R)

  • 16 porte Gigabit
  • Capacità di commutazione di 32 Gbps
  • Alloggiamento in metallo temprato con classe di protezione IP30
  • Include la staffa di montaggio DIN-rail
  • Range di temperatura operativa di -40° – 75°C (-40° – 167°F)
  • Supporta LACP, STP/RSTP, VLAN, e Snooping IGMP
  • IEEE 802.1p QoS con supporto di programmazione della coda
  • Controllo larghezza di banda per porta
  • Doppi ingressi di alimentazione ridondanti con protezione dalla corrente di sovraccarico
  • Relè di allarme attivato dalla mancanza di alimentazione
  • Alimentatore venduto separatamente (modelli: TI-M6024, TI-S12024, TI-S12048, TI-S24048, TI-S15052, TI-S24052)
  • Conforme a NDAA/TAA (solo Stati Uniti e Canada)
NDAA/TAA Compliant

Lo Switch a Guida DIN Gestito L2 Gigabit Industriale a 16 porte di TRENDnet, modello TI-G160i, fornisce funzioni di gestione avanzate con una capacità di switching di 32 Gbps. Gli utenti possono connettere sedici dispositivi allo switch per effettuare connessioni di rete gigabit ad alta velocità. Lo switch è munito di un alloggiamento metallico con grado di protezione IP30, progettato per resistere ad un elevato livello di vibrazioni e urti, e che opera in un ampio intervallo di temperatura di -40° - 75° C (-40° - 167° F) ideale per applicazioni industriali. Controlli di gestione del traffico avanzati, risoluzione dei problemi e supporto di monitoraggio SNMP, lo rendono una soluzione potente per le reti SMB.

Due icone, rappresentanti diverse caratteristiche o protezioni. Dispositivo con linee di vibrazione: indica resistenza alle vibrazioni o agli urti. Fulmine: rappresenta resistenza elettrica o protezione contro le sovratensioni elettriche.

Resistente all'urto e alle vibrazioni

Gli switch gestiti livello 2 industriali sono classificati come resistenti agli urti (EN 60068-2-27), alla caduta libera (EN 60068-2-32) e alle vibrazioni (EN 60068-2-6).

Illustrazione della comunicazione full duplex con dati trasmessi simultaneamente in entrambe le direzioni. Due frecce che puntano in direzioni opposte, ciascuna contenente simboli che rappresentano pacchetti di dati di documenti, cartelle, musica, video.

Flessibilità d'integrazione

Le caratteristiche del livello 2 gestito includono VLAN, snooping IGMP, QoS, RMON, trap SNMP e syslog per il monitoraggio e l'integrazione flessibile di rete.

Due icone, rappresentanti diverse caratteristiche o protezioni. Testo “IP30”: Indica un livello specifico di protezione (IP) contro polvere e acqua. Termometro: Significa resistenza alla temperatura.

Design di tipo industriale

Dotato di un alloggiamento in metallo con grado di protezione IP30, lo switch gestito di livello 2 industriale opera in un ampio intervallo di temperatura di -40 ° - 75 °C (-40 ° - 167 °F).

L'illustrazione mostra un magazzino con una TI-G160i ingrandita al centro. Evidenzia un PLC nell'area del magazzino, un altro PLC nell'area di produzione e un host SCADA nella sala server, dimostrando la connettività in tutto l'edificio.

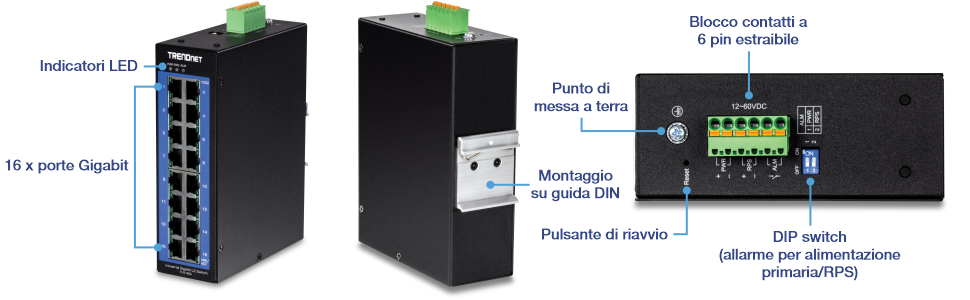

L'illustrazione mostra più viste della TI-G160i. A sinistra, una vista frontale è etichettata con indicatori LED e 16 porte Gigabit. La seconda immagine mostra una vista retroangolata etichettata con un supporto per guida DIN. La terza vista, una vista dall'alto, è etichettata con una morsettiera rimovibile a 6 pin, un punto di messa a terra, un pulsante di ripristino e un interruttore DIP (allarme per alimentazione primaria/RPS).

Porte di rete

16 x porte Gigabit

Gestione del traffico

Un'ampia gamma di configurazioni di rete sono supportate da: aggregazione link 802.3ad, VLAN Privata, VLAN 802.1Q , RTSP, Rilevazione Loopback, Classe di servizio (CoS) 802.1p, gestione larghezza di banda della porta e programmazione coda QoS

Controllo d'accesso

Caratteristiche come filtraggio porta/MAC, ACL, 802.1X, e RADIUS sono compatibili con controlli dell'accesso di rete stratificati

Monitoraggio

RMON, SNMP, SNMP Trap e Port Mirroring agevolano le possibilità di monitoraggio dell'amministratore

Montaggio su guida DIN

Alloggiamento in metallo classificato IP30 include la staffa di metallo DIN-rail

Capacità di switching

Capacità di switching di 32Gbps

Alimentazione ridondante

Doppi ingressi di alimentazione ridondante con protezione dalla corrente di sovraccarico (modelli con alimentatore venduto separatamente: TI-M6024

Relè di allarme

Relè di allarme attivato da mancanza di alimentazione dell'alimentazione primaria e/o ridondante

Jumbo Frame

Inviapacchetti di grandi dimensioni o jumbo frame (fino a 10 KB), per una performance aumentata

Temperature estreme

Lo switch industriale è classificato per un ampio range di temperatura operativa da -40 a 75°C (da -40 a 167°F)

Resistente all'urto e alle vibrazioni

Certificato per urto (EN 60068-2-27), caduta libera (EN 60068-2-32) e vibrazione (EN 60068-2-6)

Punto di messa a terra

Il punto di messa a terra protegge l'apparecchiatura dalle sovratensioni elettriche esterne

Standards
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.1ax
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3az
Interfaccia del dispositivo
  • 16 x porte Gigabit
  • Blocco contatti a 6 pin estraibile (ingressi alimentazione primaria/RPS ed uscita relè allarme)
  • DIP switch (allarme per alimentazione primaria/RPS)
  • Indicatori LED
  • Pulsante di riavvio
Velocità trasferimento dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit Ethernet: 2000 Mbps (full duplex)
Rendimento
  • Matrice di commutaizone: 32 Gbps
  • Buffer RAM Dati: 512KB
  • MAC Address Table: 8 K voci
  • Jumbo Frames: 10 KB
  • Modalità Forwarding: archivia e trasferisci
  • Velocità invio: 23,8 Mpps (dimensione pacchetto 64-byte)
Gestione
  • GUI basato su Web HTTP
  • CLI: Telnet / SSHv2
  • SNMP v1, v2c, v3
  • Trappola SNMP (fino a 5 ricevitori)
  • Gruppi RMON 1/2/3/9
  • Backup e ripristino configurazione dispositivo, aggiornamento software, riavvio e reset alle impostazioni predefinite
  • Account utente multi amministrativo o solo lettura
  • Abilitare o disabilitare la modalità di risparmio energetico per porta
  • Ingressi statici MAC
  • Ingressi unicast statici
  • LLDP (Link layer discovery protocol)
  • Mappa dispositivo Netlite
  • Scoperta dispositivo ONVIF
  • SNTP
  • Allarme SMTP
  • Syslog
  • Statistiche/utilizzazione per porta
  • Monitoraggio del traffico
  • Specchio porta: da uno a uno, da molti a uno
  • Controllo Storm: Trasmissione, multicast, errore lookup di destinazione (Limite Min.: 1pps)
  • Rilevamento loopback
  • Relè DHCP / opzione 82
  • Modbus/TCP
  • ERPS (Ethernet Ring Protection Switching) G8032v2
MIB
  • MIB II RFC 1213
  • Bridge MIB RFC 1493
  • RMON (Gruppo 1,2,3,9) RFC 2819 RFC 1757
Spanning Tree
  • IEEE 802.1D STP (Protocollo Spanning Tree)
  • IEEE 802.1w RSTP (protocollo rapid spanning tree)
  • Filtro BPDU, protezione e protezione root
Link Aggregation
  • Aggregazione link statico e LACP dinamico 802.1ax/802.3ad (Fino a 8 gruppi)
Quality of Service (QoS)
  • 802.1p Class of Service (CoS)
  • (Punto Codice Servizi Differenziati) DSCP
  • Controllo larghezza di banda per porta
  • Programmazione della coda: Strict Priority (SP), Weighted Round Robin (WRR), Weighted Fair Queuing (WFQ)
VLAN
  • 802.1Q Tagged VLAN
  • VLAN basate su MAC
  • Isolamento delle porte
  • Fino a 256 gruppi VLAN , intervallo ID 1-4094
Multicast
  • IGMP snooping v1, v2, v3
  • Querier IGMP
  • Abbandono rapido/immediato IGMP
  • Fino a 265 gruppi multicast
  • Ingressi multicast statici
Controllo accesso
  • Autenticazione 802.1X (database locale utente, RADIUS, assegnazione VLAN ospite)
  • DHCP snooping/screening
  • Elenco host/accesso IP di fiducia per la gestione dell'accesso
  • Restrizione apprendimento indirizzo MAC/Sicurezza Porta (fino a 100 ingressi per porta)
  • Ispezione ARP statica/dinamica
ACL
  • Indirizzo MAC Fonte/Destinazione
  • Indirizzo IP Fonte/Destinazione
  • Interfaccia Fonte
  • VLAN ID
  • EtherType
  • Porte TCP/UDP 1-65535
Caratteristiche speciali
  • Scoperta dispositivo Netlite e visualizzazione mappa in GUI
  • Sicurezza porta: Limitazione apprendimento indirizzo MAC per porta
  • Relè DHCP/opzione 82 e supporto di snooping/screening del server DHCP
  • Ampio intervallo di temperatura di esercizio
  • Doppi ingressi di alimentazione ridondante
  • Relè allarme innescato da guasto di alimentazione
  • Protezione da sovratensione ed ESD
Energía
  • Ingresso contatto PWR (primario): 12 – 60V DC (TI-S12048 venduto a parte)
  • Ingresso contatto RPS (ridondato): 12 – 60V DC (TI-S12048 venduto a parte)
  • Alimentatore compatibile: TI-M6024 (60W), TI-S12048 (120W), TI-S24048 (240W) venduto separatamente
  • Consumo massimo: 12W
Morsettiera
  • Ingressi alimentazione ridondante, contatto relè di allarme, 6 pin
  • Gamma filo: da 0,5mm^2 a 2,5mm^2
  • Filo continuo (AWG): 12-26
  • Filo bloccato (AWG): 12-26
  • Lunghezza spelafilo: 10-11mm
Switch DIP
Commutatore Stato Funzione
1OFF Disattivare relé di allarme per ingresso alimentazione PWR
ON Abilitare relè di allarme per errore alimentazione ingresso alimentazione PWR
2OFF Disattivare relé di allarme per ingresso alimentazione RPS
ON Abilitare relè di allarme per errore alimentazione ingresso alimentazione RPS
Output Relè di allarme
  • Uscite relè con capacità di alimentazione di 1A, 24V CC
  • Modalità cortocircuito quando è collegata a una sola fonte di alimentazione
  • Modalità circuito aperto quando sono collegate due fonti di alimentazione
Sistema di chiusura
  • Involucro in metallo con grado di protezione IP30
  • Raffreddamento passivo senza ventola
  • Montaggio su guida DIN
  • Punto di messa a terra
  • Protezione ESD (Ethernet): 8KV DC
  • Protezione da sovratensioni (alimentazione): 6KV DC
MTBF
  • 1,072,674 ore @ 25° C
  • 177,143 ore @ 75° C
Temperatura di esercizio
  • -40° – 75° C (-40° – 167° F)
Umidità di esercizio
  • Max. 95% senza condensa
Dimensioni
  • 160 x 120 x 50 mm. (6,3 x 4,72 x 1,97 pollici)
Peso
  • 884 g (1,95 lb.)
Certificazioni
  • CE
  • FCC
  • Urti (IEC 60068-2-27)
  • Cadute (IEC 60068-2-32)
  • Vibrazioni (IEC 60068-2-6)
Garanzia
  • 3 Anni

CONTENUTO DELLA CONFEZIONE
  • TI-G160i
  • Staffa di montaggio DIN rail
  • Guida di installazione rapida

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
