Switch PoE+ EdgeSmart Gigabit 5 Porte

TPE-TG50ES (Version v1.2R)

4 porte Gigabit PoE+
1 porta Gigabit
Budget di potenza PoE 31W
Interfaccia di gestione basata sul Web di facile utilizzo
Supporta l'aggregazione statica del collegamento, RSTP, VLAN, QoS e Snooping IGMP
Voce VLAN per applicazioni VoIP
Controllo larghezza di banda per porta
Capacità di switching di 10 Gbps
IEEE 802.1p QoS con supporto di programmazione della coda
Design senza ventole compatto
Alloggiamento in metallo montaggio a parete
Conforme a NDAA/TAA (solo Stati Uniti e Canada)

Lo Switch PoE+ EdgeSmart Gigabit a 5 Porte di TRENDnet, modello TPE-TG50ES, è una soluzione economica gestita di switch desktop per applicazioni PoE+ gigabit ad alta velocità. Questo switch PoE+ smart a 5 porte è dotato delle funzioni di switch gestito più comunemente utilizzate, riducendo le complessità superflue. L'interfaccia di gestione basata sul web offre funzionalità di controllo e monitoraggio del traffico, aggregazione del collegamento statico, RSTP, VLAN, QoS. Il TPE-TG50ES di TRENDnet offre quattro porte PoE+ gigabit per dispositivi di connessione quali punti di accesso wireless, telecamere IP e telefoni VoIP.

Line art di uno switch di rete con fumetto di gestione del cruscotto.

Gestione EdgeSmart

Fornisce un'interfaccia di gestione basata sulla rete di facile utilizzo riducendo la complessità della configurazione dello switch e offrire una combinazione di caratteristiche di gestione SMB più comunemente utilizzate per una facile implementazione.

Uno schema di rete dello switch di rete, collegato alla telecamera PoE e al dispositivo punto di accesso wireless fino a 31 Watt.

Potenza PoE+

Un budget di alimentazione PoE da 31W provvede ad alimentare fino a quattro dispositivi Power over Ethernet provenienti dallo switch PoE+ smart a 5 porte.

Diagramma che mostra uno switch di rete collegato a vari protocolli di gestione della rete. Un cloud etichettato Rete si connette a cinque box etichettati VLAN, QoS, IGMP e PoE, tutti collegati a uno switch di rete sottostante. Lo switch è dotato di diverse porte Ethernet, che illustrano la sua capacità di gestire più funzioni di rete.

Flessibilità d'integrazione

Le caratteristiche gestite includono il rilevamento dei loopback RSTP, aggregazione del collegamento statico, VLAN, Snooping IGMP e QoS per l'integrazione flessibile di rete.

Una configurazione di rete all'interno di un edificio, che evidenzia la connessione di telecamere IP e un punto di accesso PoE a uno switch di rete etichettato TPE-TG50ES. Le telecamere IP sono posizionate in diversi punti all'interno dell'edificio, collegate tramite cavi allo switch di rete. Anche l'access point PoE è collegato allo switch, fornendo alimentazione e connettività di rete.

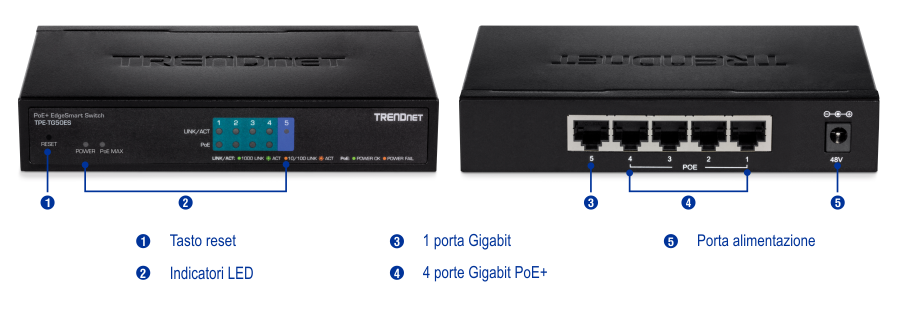

L'illustrazione mostra uno switch TRENDnet PoE EdgeSmart modello TPE-TG50ES. La vista frontale mostra un pulsante di ripristino a sinistra, seguito da indicatori LED etichettati come alimentazione e PoE max. La vista posteriore mostra una porta Gigabit a sinistra, quattro porte Gigabit PoE+ al centro e una porta di alimentazione a destra etichettata come 48V. Ogni elemento è numerato ed etichettato per chiarezza.

Porte

Quattro porte PoE+ gigabit e una porta gigabit forniscono capacità di commutazione di 10Gbps con questo switch PoE+ smart a 5 porte.

Design Compatto

Progettazione compatta e leggera dell'alloggiamento in metallo, questo switch è particolarmente adatto per le installazioni desktop oppure per il montaggio a parete

Gestione di Rete

L'interfaccia di gestione basata sul Web offre funzioni per il rilevamento dei loopback, RSTP, aggregazione del collegamento statico, VLAN, Snooping IGMP e QoS

Monitoraggio

Le soluzioni di monitoraggio amministratore supportano SNMP, SNMP Trap e Port Mirroring

Diagnostica

Statistiche di traffico e un utile test diagnostico del cavo

Senza ventole

La progettazione senza ventole è perfetta per ambienti che richiedono un funzionamento del dispositivo in modalità silenziosa

Indicatori LED

Lo switch gestito da installazione a desktop include indicatori LED che trasmettono lo stato di funzionamento della porta

Standards	IEEE 802.1d IEEE 802.1w IEEE 802.1p IEEE 802.1Q IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af IEEE 802.3at IEEE 802.3az
Interfaccia dispositivo	4 porte Gigabit PoE+ 1 porta Gigabit Indicatori LED Tasto reset
Velocità trasferimento dati	Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex) Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex) Gigabit: 2000 Mbps (full duplex)
Rendimento	Pacchetto buffer: 125 KB Matrice di commutaizone: 10 Gbps Tabella indirizzi MAC: 2K voci Velocità invio: 7,44 Mpps (dimensione pacchetto 64-byte) Jumbo Frames: 9KB
Gestione	GUI basato su Web HTTP SNMP v1, v2c Test diagnosi cavo Salvataggio/ripristino configurazione Aggiornamento firmware
Spanning Tree	IEEE 802.1D STP (Protocollo Spanning Tree) IEEE 802.1w RSTP (protocollo rapid spanning tree)
Link Aggregation	Aggregazione del collegamento statico (1 gruppo) Quality of Service (QoS) Porta-di base QoS 802.1p Class of Service (CoS) Controllo ampiezza banda/Limitatore di banda per porta (Limit. Min.: 8Kbps) Programmazione della coda: Strict Priority (SP), Weighted Fair Queuing (WFQ)
VLAN	Porta-di base VLAN 802.1Q Tagged VLAN Fino a 32 gruppi VLAN , intervallo ID 1-4094 Private VLAN VLAN asimmetrica VLAN Voce (5 OUI definiti dall'utente)
Multicast	IGMP Snooping v1/2/3 Blocco fonte multicast sconosciuta Fino a 32 gruppi multicast
Port Mirror	Corrispondenza univoca Relazione molte ad una
Controllo Storm	Trasmissione ( Min. Limit: 8Kbps) Multicast ( Min. Limit: 8Kbps) Rilevamento loopback
Caratteristiche speciali	Supporto PoE+ Abilitazione/disabilitazione risparmio energia 802.3az Parete montabile
Energía	Ingresso: 110-240 V AC, 50/60 Hz, 0,75 A Uscita: Adattatore di alimentazione esterno 48V CC 0.8A Consumo massimo: 34W
PoE	Budget PoE: 31W Modalità PoE A: Pin 1,2 per alimentazione e pin 3,6 per alimentazione
MTBF	2,942,586 ore
Temperatura di esercizio	0° – 40° C (32° – 104° F)
Umidità di esercizio	Max. 90% senza condensa
Dimensioni	150 x 98 x 28mm (5,9 x 3,86 x 1,1 pollici)
Peso	380 g (13.4 grammo)
Certificazioni	CE FCC
Garanzia	3 Anni

CONTENUTO DELLA CONFEZIONE

TPE-TG50ES
Guida rapida d'installazione
Convertitore d'alimentazione (48V DC, 0.8A)
Cavo di alimentazione

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
