Switch su guida DIN PoE PoE++ Gigabit industriale temprato a 6 porte

TI-UPG62 (Version v2.1R)

  • 4 x porte PoE++ Gigabit
  • 1x porta di condivisione Gigabit
  • 2 slot Gigabit SFP
  • Budget di potenza 240W
  • Capacità di commutazione 12Gbps
  • Switch contenuto in un alloggiamento metallico temprato con grado di protezione IP30
  • Include montaggio su guida DIN e a parete
  • Ampio intervallo di temperatura di esercizio che varia da -40° a 75° C (-40° a 167° F)
  • Doppi ingressi di alimentazione per assicurare la ridondanza
  • Relè di allarme attivato dalla mancanza di alimentazione
  • Alimentatore venduto separatamente (TI-S24052, TI-S24048)
  • Conforme a NDAA/TAA
NDAA/TAA Compliant

TRENDnet TI-UPG62 SFP dedicati è uno switch affidabile PoE++ su guida DIN non gestito IP30 dotato di un robusto alloggiamento classificato per ambienti industriali estremi. Offre 4 porte PoE++ Gigabit , un budget di alimentazione PoE da 240 W, due slot SFP dedicati e una capacità di commutazione di 12 Gbps. Questo switch industriale temprato è caratterizzato di ingressi di alimentazione ridondanti multipli e di un relè di allarme in caso di interruzione dell'alimentazione.

Immagine in linea del TI-UPG62, uno switch Gigabit PoE++ industriale a 6 porte con montaggio su guida DIN, collegato a due telecamere e un punto di accesso utilizzando un budget di potenza PoE di 240 watt che fornisce fino a quattro dispositivi Power over Ethernet con PoE (15,4W), PoE+ (30W) o PoE++ (90W).

PoE++

Un budget di alimentazione PoE da 240 watt permette di alimentare fino a quattro dispositivi Power over Ethernet con potenza PoE (15,4 W), PoE+ (30 W) o PoE++ (90 W).

Immagine in linea del TI-UPG62, uno switch Gigabit PoE++ industriale a 6 porte con montaggio su guida DIN, che mostra più ingressi di alimentazione ridondanti da due fonti di alimentazione esterne e un relè di allarme di uscita in caso di guasto dell'alimentazione di ingresso.

Tolleranza ai guasti

Presenta ingressi di alimentazione ridondanti multipli (Primary e RPS) da fonti di alimentazione esterne e un relè di allarme di uscita in caso di interruzione dell'alimentazione in ingresso.

Immagine in linea del TI-UPG62, uno switch Gigabit PoE++ industriale a 6 porte con montaggio su guida DIN, con classificazione IP30 e icone che rappresentano resistenza a un alto grado di vibrazione e urto, protezione contro ESD/EMI/sovratensioni, e un ampio intervallo di temperatura di esercizio.

Design industriale rinforzato

Progettato con un robusto alloggiamento con classificazione IP30, elevata resistenza alle vibrazioni e agli urti, protezione contro ESD/EMI/sovratensione e un'ampia gamma di temperature di esercizio (da i - 40 ai 75 °C (da - 40 a 167 °F)).

Budget di potenza PoE

Un budget di alimentazione PoE da 240 watt alimenta fino a quattro dispositivi Power over Ethernet con potenza PoE (15,4 W), PoE+ (30 W) o PoE++ (90 W).

Porte di rete

4 porte Gigabit PoE++ e 2 slot SFP dedicati

Supporti per montaggio su guida DIN / muro

Alloggiamento metallico protetto IP30 con accessori di montaggio su guida DIN ed a parete inclusi

Capacità di switching

Capacità di commutazione 12Gbps

Alimentazione ridondante

Doppi ingressi di potenza che assicurano la ridondanza con protezione da sovraccarico di corrente. (alimentatori venduti separatamente, modello TI-S24052, TI-S24048)

Relè di allarme

Relè di allarme attivato da mancanza di alimentazione dell'alimentazione primaria e/o ridondante

Jumbo Frame

Inoltra pacchetti più grandi, o Jumbo Frame (fino a 9 KB), per migliori prestazioni

Classificato per ambienti estremi

Alloggiamento temprato classificato IP30 concepito per resistere a un livello elevato di vibrazione, urto e funziona con un ampio range di temperatura (- 40 – 75 °C (- 40 - 167 °F)) per ambienti difficili.

Conformità elettromagnetica

Conforme agli standard FCC Part 15 Subpart B Class A e CE EN 55022 Class A

Certificazioni

Omologato tra i dispositivi per la teconologia dell'informazione (ITE) (EN55022/24) e tra i dispositivi per i settori industriale, scientifico e medico (ISM) (EN55011)

Resistente all'urto e alle vibrazioni

Protetto contro gli urti (IEC 60068-2-27), cadute (IEC 60068-2-32) e vibrazioni (IEC 60068-2-6)

Punto di messa a terra

Il punto di messa a terra protegge l'apparecchiatura dalle sovratensioni elettriche esterne

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt

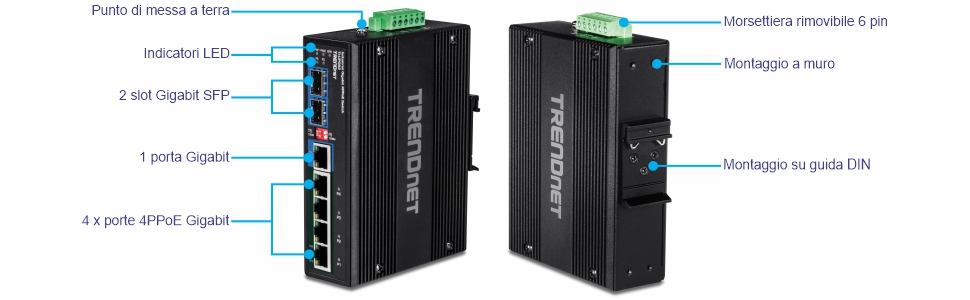

Interfaccia dispositivo
  • 4 x porte PoE++ Gigabit
  • 1 porta Gigabit
  • 2 slot Gigabit SFP
  • Morsettiera rimovibile 6 pin
  • Indicatori LED
  • Montaggio su guida DIN
  • Montaggio a muro
  • Punto di messa a terra
Velocità trasferimento dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit Ethernet: 2000 Mbps (full duplex)
  • Fibra: 2000 Mbps (trasmissione full duplex)
Prestazione
  • Buffer RAM Dati: 128KB
  • Switching Fabric: 20Gbps
  • Tabella indirizzi MAC ingressi 1K
  • Jumbo Frames: 9KB
  • Velocità invio: 8.9 Mpps (dimensione pacchetto 64-byte)
Caratteristiche speciali
  • Componenti temprati classificati per temperature estreme
  • Ingressi di alimentazione multipli
  • Auto-negoziazione
  • Auto memorizzazione e architettura di inoltro
  • Address learning e address aging automatico
Potenza CC
  • Ingresso: 52 - 56V DC
  • Alimentatore compatibile: TI-S24052, TI-S24048 (venduto separatamente)
  • Consumo massimo: 6,2 W (senza PD)
PoE
  • PoE: fino a 15.4 W per porta
  • PoE+: fino a 30 W per porta
  • PoE++: fino a 90 W per porta
  • Budget PoE: 240W
Morsettiera
  • Ingressi alimentazione ridondante, contatto relè di allarme, 6 pin
  • Gamma filo: da 0,34mm^2 a 2,5mm^2
  • Filo rigido (AWG): 12-24/14-22
  • Filo trefolato (AWG): 12-24/14-22
  • Torsione: 5 lb. – In / 0,5Nm / 0,56 Nm
  • Lunghezza sguainatura filo: 7 – 8mm
Switch DIP
  • 1: OFF (porta 5 SFP on, predefinita), ON (porta 5 SFP off)
  • 2: OFF (SFP 1000M, predefinita), ON (SFP 100M)
Contatto relè di allarme
  • Uscite relè con capacità di alimentazione di 1A, 24V CC
  • Modalità di cortocircuito quando sono collegate due fonti di alimentazione
  • Modalità a circuito aperto quando è collegata una sola fonte di alimentazione
MTBF
  • 510,304 ore
Involucro
  • Contenitore IP30 in metallo
  • Montaggio su guida DIN
  • Montaggio a muro
  • Punto di messa a terra
  • Protezione ESD: Contatto 6 kV/in Aria: 8 kV
  • Protezione da sovratensioni 2 KV
Temperatura d'esercizio
  • - 40° – 75° C (-40° – 167° F)
Umidità di esercizio
  • Max. 95 % senza condensa
Dimensioni
  • 143 x 105 x 36mm (5,6 x 4,1 x 1,4 in.)
Peso
  • 30g (1,05 lbs.)
Certificazioni
  • CE
  • FCC
  • Urti (IEC 60068-2-27)
  • Cadute (IEC 60068-2-32)
  • Vibrazioni (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garanzia
  • 3 Anni

CONTENUTO DELLA CONFEZIONE
  • TI-UPG62
  • Guida rapida d'installazione
  • Blocco contatti estraibile
  • Kit montaggio su guida DIN e su muro

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
