Kit Controller Wireless N300

TEW-755AP2KAC   (Version v1.0R)

  • Gestione AP centralizzata
  • Include due punti di accesso N300 wireless con iniettori PoE
  • Controller wireless con cinque porte gigabit
  • Gestisce fino a 128 punti di accesso wireless
  • Compatibile con TEW-755AP, TEW-821DAP, TEW-825DAP e TEW-826DAP*
  • Supporta la gestione risorsa radio IEEE 802.11k e il roaming veloce 802.11r
  • La correttezza dell'orario di trasmissione bilancia le risorse di larghezza di banda wireless del client
  • Portale captive per applicazioni hotspot
  • Gestione della larghezza di banda SSID e del client
  • Carica planimetrie per creare WAP Maps™ per una panoramica visiva di ciascuna posizione dei punti di accesso

DISCONTINUED PRODUCT

The TEW-755AP2KAC (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Firmware

TEW-755AP Firmware

*(Firmware version 1.07B07 and above) TRENDnet AP models TEW-755AP(H/W:v1.XR) / TEW-821DAP(H/W:v1.XR) / TEW-825DAP(v1.XR) can now use the same firmware file image to upgrade any of the 3 models. (ex. 755AP FW: 1.07B07 firmware file can be used to upgrade TEW-821DAP/TEW-825DAP and vice versa)*

**Prerequisites: APs must be upgraded to firmware version 1.13B01 first before upgrading to version 2.02B01 or above.APs must be upgraded to firmware version 1.07B07 first before upgrading to version 1.08B04 or above. APs currently running firmware version 1.00BXX must be upgraded to version 1.02BXX first before upgrading to version 1.07B07.(Firmware 1.13B01, 1.07B07, and 1.02BXX are included in this download)**

Firmware Version: 2.02B01
Release Date: 03/2023
Note:
  • Updated GUI
  • Fixed security vulnerabilities

Nome del file: FW_TEW-755AP_v1(2.02B01).zip
SHA-1 Checksum: 78D64E8C82035BBF4101C8A0979C6738F6FD8541
Data: 4/3/2023
Dimensioni del file: 49.90 MB
Scarica
TEW-WLC100 Firmware
NON aggiornare il firmware di un prodotto TRENDnet mediante connessione wireless.
L'aggiornamento del firmare mediante connessione wireless può danneggiare il prodotto. Eseguire l'aggiornamento del firmware solo con connessione di rete cablata.

Model: TEW-WLC100
Hardware Version: v1.0R
------------------------------------------

Firmware Version: V2.06b05
Release Date: 9/2019
Release Note:

***If upgrading from firmware version 2.00, firmware version 2.01 should be loaded first, then version 2.02 or above afterwards.(Firmware 2.01 is included in this download)***

***If upgrading to this firmware version from version 2.00, this requires the device to be manually reset to factory default after loading firmware files.***

  • -Prima emissione

Nome del file: FW_TEW-WLC100_v1(2.06b05).zip
SHA-1 Checksum: 9F78D1A10B209E8AE5203D40836EFEF09D053071
Data: 9/11/2019
Dimensioni del file: 23.58 MB
Scarica

Scheda tecnica

Datasheet (English)
Nome del file: EN_datasheet_TEW-755AP2KAC_(v1.0R).pdf
Data: 10/12/2017
Dimensioni del file: 1.51 MB
Scarica Email
Datasheet (Français)
Nome del file: FR_datasheet_TEW-755AP2KAC_(v1.0R).pdf
Data: 10/12/2017
Dimensioni del file: 1.44 MB
Scarica Email
Datasheet (Deutsch)
Nome del file: GE_datasheet_TEW-755AP2KAC_(v1.0R).pdf
Data: 10/12/2017
Dimensioni del file: 1.45 MB
Scarica Email
Datasheet (Português)
Nome del file: PO_datasheet_TEW-755AP2KAC_(v1.0R).pdf
Data: 10/12/2017
Dimensioni del file: 1.45 MB
Scarica Email
Datasheet (Español)
Nome del file: SP_datasheet_TEW-755AP2KAC_(v1.0R).pdf
Data: 10/12/2017
Dimensioni del file: 1.45 MB
Scarica Email
Datasheet (Italiano)
Nome del file: IT_datasheet_TEW-755AP2KAC_(v1.0R).pdf
Data: 10/12/2017
Dimensioni del file: 1.44 MB
Scarica Email

Guida rapida per l'installazione

Guida rapida per l'installazione (English)
Nome del file: EN_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf
Data: 4/6/2017
Dimensioni del file: 1.55 MB
Scarica
Guida rapida per l'installazione (Français)
Nome del file: FR_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf
Data: 4/6/2017
Dimensioni del file: 1.56 MB
Scarica
Guida rapida per l'installazione (Deutsch)
Nome del file: GE_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf
Data: 4/6/2017
Dimensioni del file: 1.40 MB
Scarica
Guida rapida per l'installazione (Português)
Nome del file: PT_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf
Data: 4/6/2017
Dimensioni del file: 1.41 MB
Scarica
Guida rapida per l'installazione (Español)
Nome del file: SP_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf
Data: 4/6/2017
Dimensioni del file: 1.40 MB
Scarica
Guida rapida per l'installazione (Italiano)
Nome del file: ITA_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf
Data: 4/6/2017
Dimensioni del file: 1.40 MB
Scarica

Guida per l'utente

Guida per l'utente
Nome del file: UG_TEW-755AP2KAC_TEW-821DAP2KAC(v1).pdf
Data: 10/10/2017
Dimensioni del file: 2.82 MB
Scarica

Immagine/i del prodotto

PNG Image
Dimensioni del file: : 2.25 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 3.80 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 2.21 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 1.54 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 1.50 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 1,001.12 KB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 2.31 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 1.87 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 1.71 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 1.64 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 2.96 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 2.74 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 4.05 MB
Data: : 2/17/2017
Scarica
PNG Image
Dimensioni del file: : 3.83 MB
Data: : 2/17/2017
Scarica
ROHS compliant WEEE crossed-out bin symbol.

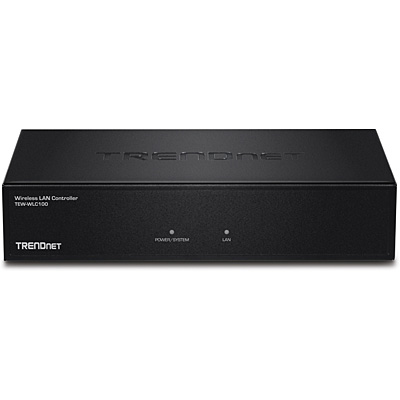

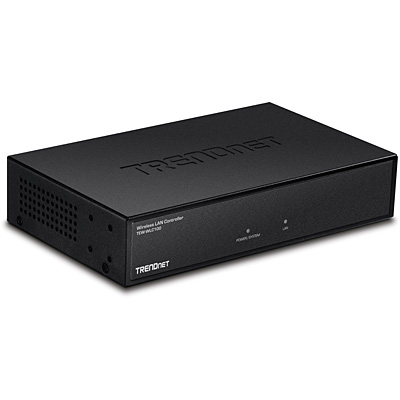

Controller Wireless
Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
Interfaccia del dispositivo

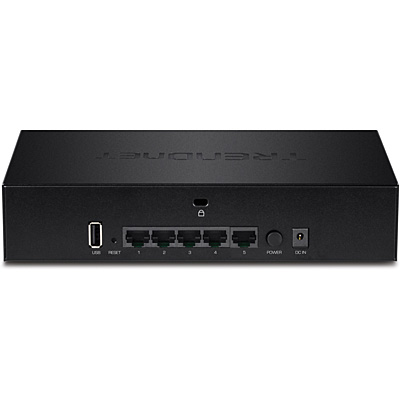

  • 5 porte Gigabit
  • 1 x Porta USB
  • Pulsante On / Off
  • Indicatori LED
  • Tasto reset
Gestione
  • GUI basato su Web HTTP
  • Locale o aggiornamento online Firmware
  • File Log interno
  • Configurazione di Backup / Ripristino
  • NTP
Gestione Punto d'Accesso
  • Gestisce fino a 128 punti di accesso
  • Indirizzo IP, gateway e settaggi DNS
  • SSID / Nome della rete
  • Canale Wireless
  • Crittografia Wireless: WEP, WPA / WPA2-Personal, WPA / WPA2-Enterprise 802.1X
  • Modalità 802.11
  • Larghezza del canale
  • Alimentazione trasmessa
  • Broadcast SSID
  • Controllo della larghezza di banda (limite di download per SSID e client, limite di upload per client)
  • Scansionatura set RSSI / soglia
  • Il roaming ininterrotto WIFI utilizza protocolli 802.11r e OKC (memorizzazione in chache chiave opportunistica)
  • Gestione risorse radio 802.11k
  • Orario di trasmissione preciso
  • Gestione traffico
  • Punto d'accesso / monitoraggio statistico del client
  • Impiego del batch firmware aggiornato
  • Portale Captive
  • Blacklist client (elenco client non affidabili)
  • 802.1Q VLAN
  • Creare gruppi di punti d'accesso multipli per flessibilità di gestione
  • Caricare planimetrie personalizzate utilizzando WAP Maps™
Compatibilità con Access Point
  • TEW-755AP (Versione del Firmware: 1.04 o superiore)
  • TEW-821DAP (Versione del Firmware: 1.06 o superiore)
  • TEW-825DAP (Versione del Firmware: 1.02 o superiore)
  • TEW-826DAP (Versione del Firmware: 1.00 o superiore)
Alimentazione
  • Entrada: 100 – 240 V AC, 50 / 60 Hz
  • Uscita: 12 V CC, Alimentatore esterno 1 A
  • Consumo: 12 W max.
  • 0 – 40°C (32 – 104°F)
Umidità in esercizio
  • Max. 90 % senza condensa
Dimensioni
  • 215 x 130 x 44.45 mm (8.27 x 6.3 x 1.73 pollici)
  • Altezza montabile a rack 1U
Peso
  • 670 g (1,5 lbs.)
Certificazioni
  • CE
  • FCC

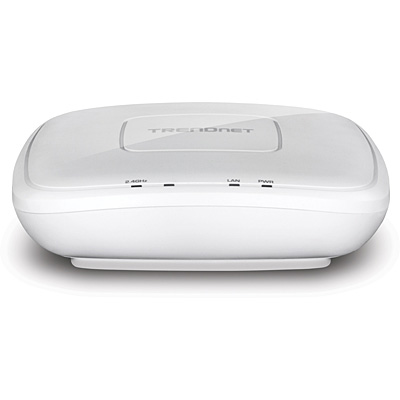

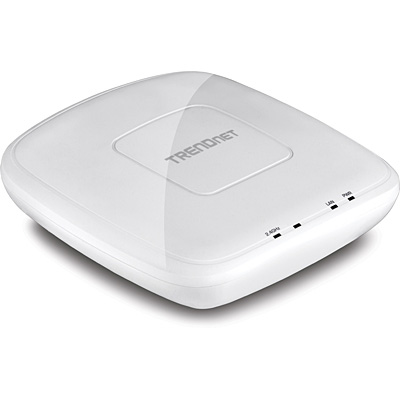

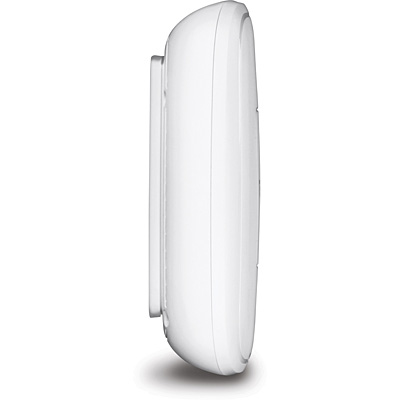

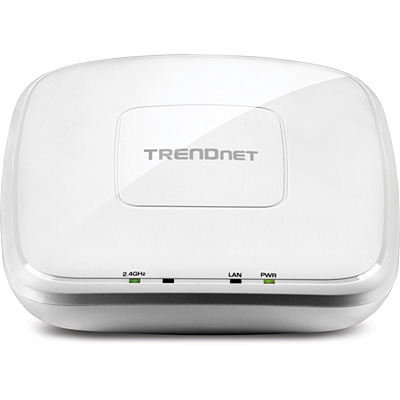

Access point PoE N300
Standards
  • IEEE 802.1Q
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3af
  • IEEE 802.11b
  • IEEE 802.11g
  • IEEE 802.11n (fino a 300 Mbps)

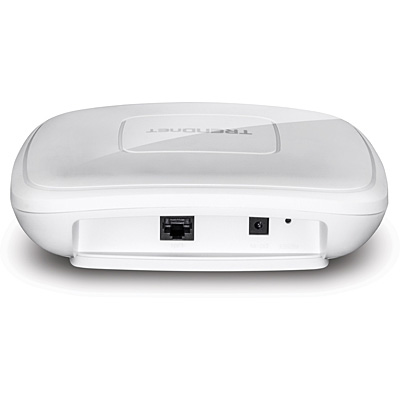

Interfaccia del dispositivo
  • 1 x porta LAN Gigabit PoE
  • Porta alimentazione (installazione non-PoE opzionale)
  • Tasto reset
  • Indicatori LED

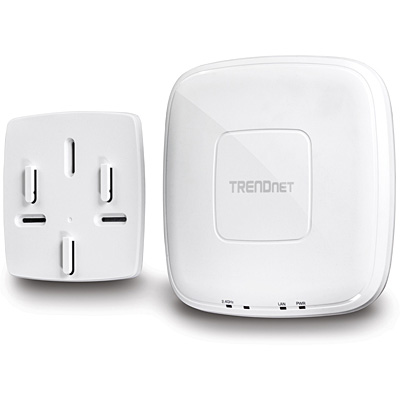

  • Piastra di montaggio
Caratteristiche speciali
  • Corpo classificato IP30 (con piastra di montaggio installata)
  • Elaborazione del traffico WiFi
  • Assegnazione 802.1Q VLAN per SSID
  • Supporta IPv6 (Collegamento in Locale, IPv6 Statico, Auto-Configurazione (SLAAC / DHCPv6)
  • Interfaccia multilingua, inglese, francese, spagnolo, tedesco, russo
  • LED Acceso / Spento
  • Captive Portal (autenticazione del server esterno Coovachilli)
  • Captive Portal Interno (autenticazione dell'account utente locale e pagina del portale personalizzabile)
  • Gestione risorse radio 802.11k
  • Scanner RSSI (potenza e tolleranza del segnale client)
  • Orario di trasmissione preciso
Modalità operative
  • Punto di accesso
  • Client
  • WDS-AP
  • Ponte WDS
  • Stazione WDS
  • Ripetitore
Gestione / monitoraggio
  • Gestione basata sul Web
  • SNMP v1 / v3
  • STP
  • Registrazione eventi
  • Ping test
  • Tracciatura indirizzo IP
  • CLI
Controllo di accesso
  • Crittografia wireless: WEP, WPA / WPA2-PSK, WPA / WPA2-RADIUS
  • Filtro MAC
  • Limite client massimo
QoS
  • WMM
  • Elaborazione traffico per SSID
SSID
  • Fino a 8 SSID per punto d'accesso
Frequenza
  • 2.4 GHz: 2.412 - 2.472 GHz
Canali wireless
  • 2.4 GHz: FCC: 1-11, ETSI: 1 – 13
Modulazione
  • DBPSK / DQPSK / CCK per tecnologia di trasmissione DSSS
  • BPSK / QPSK / 16-QAM / 64-QAM per tecnologia OFDM
Guadagno d'antenna
  • 2.4 GHz: 2 x 4 dBi
Potenza d'uscita wireless / sensibilità in ricezione
  • 802.11b: FCC: 23 dBm (Max.), CE: 10 dBm (Max.) / -83 dBm (typical) @ 11 Mbps
  • 802.11g: 19 dBm (Max.), CE: 12 dBm (Max.) / -65 dBm (typical) @ 54 Mbps
  • 802.11n: FCC: 19 dBm (Max.), CE: 12 dBm (Max.) / -64 dBm (typical) @ 300 Mbps
Alimentazione
  • Consumo energetico 12 V CC/ 1 A o PoE: Max 9,6 Watt.
Temperatura in esercizio
  • 0 – 40°C (32 – 104°F)
Umidità in esercizio
  • Max. 95 % senza condensa
Dimensioni
  • 187 x 187 x 46 mm (7,3 x 7,3 x 1,8 pollici) per punto d'accesso
Peso
  • 402 g (14.2 oz.) per punto d'accesso
Certificazioni
  • CE
  • FCC
  • IC
Garanzia
  • Garanzia 3 anni limitata

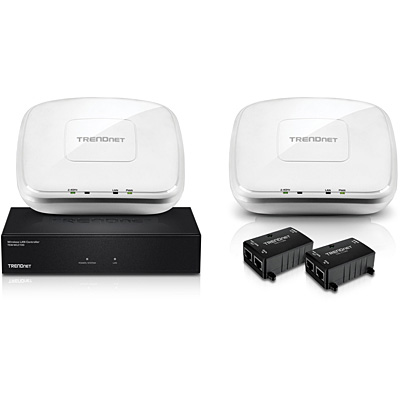

CONTENUTO DELLA CONFEZIONE
  • 1 x controller LAN wireless TEW-WLC100
  • 2 x punti di accesso PoE TEW-755AP N300

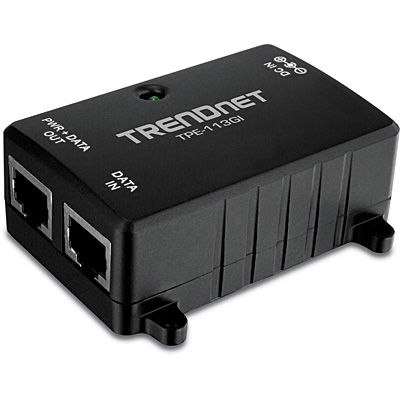

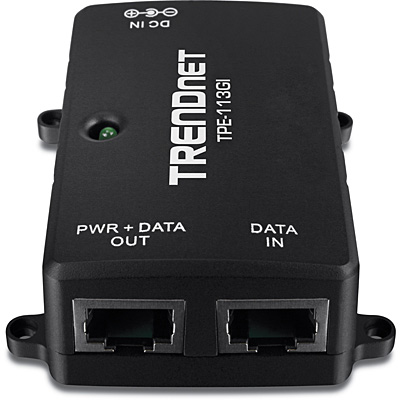

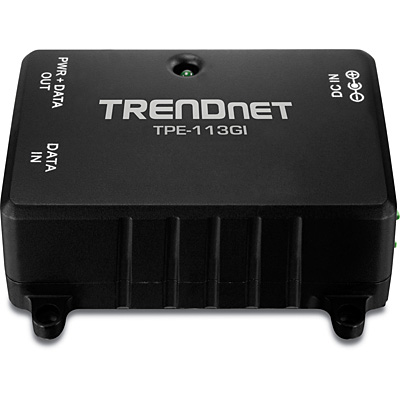

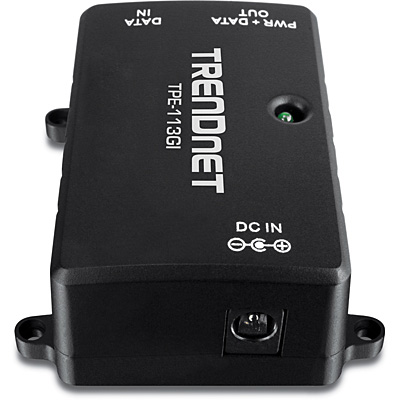

  • 2 x iniettori TPE-113GI 802.3af Gigabit PoE
  • 2 x cavi di Rete (1,5 m/ 5 piedi)
  • Adattatore di alimentazione TEW-WLC100 (12 V CC, 1 A)
  • Guida di installazione rapida
  • CD-ROM (Guida Utente)
  • Kit di montaggio a rack del controller
  • Piastre di montaggio punto d'accesso

*Per la compatibilità del controller wireless, i punti di accesso devono avere le corrispondenti versioni del firmware elencate qui sotto.
  • TEW-755AP (Versione del Firmware: 1.04 o superiore)
  • TEW-821DAP (Versione del Firmware: 1.06 o superiore)
  • TEW-825DAP (Versione del Firmware: 1.02 o superiore)
  • TEW-826DAP (Versione del Firmware: 1.00 o superiore)

**Le velocità massime wireless fanno riferimento alle specifiche teoriche IEEE 802.11. Le velocità dati effettive e la copertura potranno variare in funzione delle interferenze, traffico sulla rete, struttura degli edifici ed altre condizioni. Per ottenere le massime prestazioni fino a 300 Mbps usare insieme con un adattatore wireless 802.11n 300 Mbps.

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
