Switch Industrial Fast Ethernet Portas Trilho DIN

TI-E50 (Version v1.0R)

  • 5 portas Fast Ethernet
  • 1 Gbps de capacidade de comutação
  • Switch metálico resistente IP30
  • Inclui suporte para trilho DIN e suportes de montagem na parede
  • Ampla faixa de temperatura de operação de -40° - 75°C (-40° - 167°F)
  • Entradas de alimentação redundantes com proteção de corrente de sobrecarga
  • Fonte de alimentação vendida separadamente (modelo TI-M6024)
  • Design sem ventoinha para operação silenciosa
  • Compatível com NDAA/TAA
NDAA/TAA Compliant

Os Switches Industriais de Trilho DIN Fast Ethernet da TRENDnet apresentam um gabinete de metal robusto classificado como IP30. Esses switches industriais Ethernet foram projetados para suportar altos níveis de vibração e choque, operam em temperaturas baixas e altas para ambientes industriais em uma faixa de temperatura ampla de -40° a 75° C (-40° a 167° F). Entradas de energia redundantes com proteção de sobrecarga de corrente em cada switch industrial Ethernet minimizam o tempo de inatividade da rede.

TI-E50 conectado a duas câmeras e um ponto de acesso, ilustrando uma instalação fácil.

Fácil instalação

Nenhuma configuração necessária, basta conectar dispositivos de rede ao switch Ethernet industrial

TI-E50 conectado a duas fontes de alimentação externas (v1 e v2) ilustrando a redundância de energia.

Alimentação Redundante

Os switches industriais Ethernet possuem duas entradas de energia para fornecer energia redundante com proteção contra sobrecarga de corrente.

Quatro ícones, cada um representando diferentes funcionalidades ou proteções, Dispositivo com linhas de vibração: indica resistência à vibração ou choque, Termômetro: Significa resistência à temperatura. Raio: Representa resistência elétrica ou proteção contra surtos elétricos, e Texto

Projeto industrial endurecido

Equipado com um gabinete resistente com classificação IP30, projetado para suportar um alto grau de vibração, choque e operar dentro de uma ampla faixa de temperatura de -40 a 75°C (-40 a 167°F).

A ilustração mostra um armazém com uma vista ampliada da TI-E50 ao meio. Ele destaca um PLC na sala de armazenamento, outro PLC na sala de produção e um host SCADA na sala de servidores, demonstrando conectividade em todo o armazém.

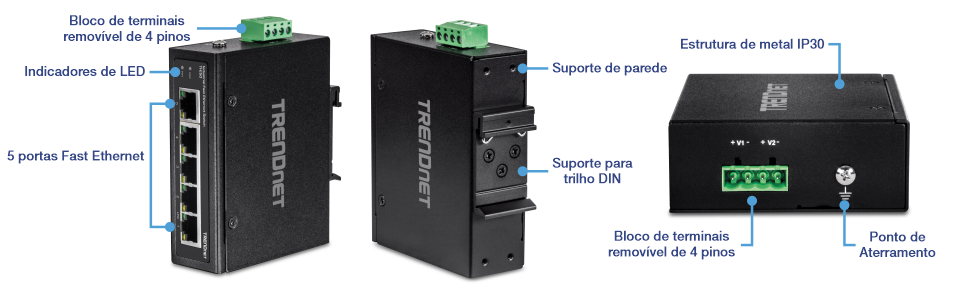

A ilustração mostra uma visão vertical em ângulo do switch industrial Fast Ethernet de 5 portas TI-E50, com etiquetas para o bloco de terminais removível de 4 pinos, indicadores LED e cinco portas Fast Ethernet à esquerda. O meio exibe uma visão em ângulo traseiro rotulada com montagem em parede e montagem em trilho DIN. À direita, a vista traseira é rotulada com caixa de metal IP30, bloco de terminais removível de 4 pinos e ponto de aterramento.

Fácil instalação

Switches Industriais Ethernet apresentam um processo de instalação rápido e fácil com uma configuração intuitiva guiada

Suporte para trilho DIN / Parede

Gabinete metálica com classificação IP30 com hardware de montagem em parede e montagem em trilho DIN incluídos

Alimentação Redundante

Entradas de alimentação redundantes com proteção de sobrecarga de corrente (fonte de alimentação vendida separadamente, modelos: TI-M6024)

Ampla faixa de temperatura

Uma ampla faixa de temperatura operacional de -40° - 75°C (-40° - 167°F) permite instalações em ambientes industriais com condições extremas de calor ou frio

Resistente a Choque e Vibração

Classificado para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibrações (EN 60068-2-6)

Conformidade eletromagnética

Em conformidade com as certificações industriais EMS (IEC 61000-4-2) ESD: Contato: 6kV | Ar: 8kV, (IEC 61000-4-4) EFT: Potência: 2kV | Sinal: 2kV, (61000-4-5) Sobrecarga: Potência: 2kV | Sinal: 2kV

Ponto de Aterramento

Ponto de aterramento em cada switch industrial Ethernet foi projetado para proteger o equipamento contra surtos elétricos externos

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
Interface do dispositivo
  • 5 portas Fast Ethernet
  • Bloco de terminais removível de 4 pinos
  • Indicadores de LED
  • Suporte de parede
  • Suporte para trilho DIN
  • Ponto de Aterramento
Taxa de transferência de dados
  • Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex)
  • Fast Ethernet: 100 Mbps (half-duplex), 200 Mbps (full-duplex)
Desempenho
  • Buffer de memória RAM: 56 KB (mudar unidade de medida)
  • Capacidade de Comutação: 1 Gbps
  • Tabela de endereços MAC: 1K entradas
  • Taxa de encaminhamento: 0.744, Mpps (tamanho do pacote de 64 bytes)
Características especiais
  • Componentes endurecidos classificados para temperaturas extremas
  • Entradas de energia redundantes
  • Suporte ESD 8kV
  • Design de baixo perfil
Potência DC
  • Entrada: 12 - 56V DC
  • Fonte de alimentação recomendada: TI-M6024 (vendida separadamente)
  • Consumo máximo: 2.24W
Bloco terminal
  • Entradas de energia redundantes, 4 pinos
  • Faixa do fio: 0,34 mm^2 a 2,5 mm^2
  • Fio sólido (AWG): 12-24/14-22
  • Fio trançado (AWG): 12-24/14-22
  • Torque: 5 lb. – Pol / 0,5Nm / 0,56 Nm
  • Comprimento do fio nu: 7 – 8mm
MTBF
  • 510,304 horas
Estrutura
  • Estrutura de metal IP30
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
Temperatura de operação
  • -40° – 75° C (-40° – 167° F)
Umidade de operação
  • Máximo 95 % sem condensação
Dimensões
  • 104 x 82 x 32mm (4 x 3.2 x 1.25 pol.)
Peso
  • 635 g (22.5 oz)
Certificações
  • CE
  • FCC
  • Choque (IEC 60068-2-27)
  • Queda livre (IEC 60068-2-32)
  • Vibração (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantia
  • 3 anos

CONTEúDO DA EMBALAGEM
  • TI-E50
  • Guia de Instalação Rápido
  • Bloco de terminais removível
  • Kit de montagem em parede e trilho DIN

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
