Switch Industrial Fast Ethernet 8 Portas Trilho DIN

TI-E80 (Version v1.0R)

8 portas Fast Ethernet
1.6 Gbps de capacidade de comutação
Taxa de encaminhamento: 1.19Mpps (tamanho do pacote de 64 bytes)
Switch metálico resistente IP30
Inclui suporte para trilho DIN e suportes de montagem na parede
Ampla faixa de temperatura de operação de -40° - 75°C (-40° - 167°F)
Entradas de alimentação redundantes com proteção de corrente de sobrecarga
Relé de alarme disparado por falha de energia
Fonte de alimentação vendida separadamente (modelo TI-M6024)
Design sem ventilador para operação mais silenciosa
Compatível com NDAA/TAA

Os Switches Industriais de Trilho DIN Fast Ethernet da TRENDnet apresentam um gabinete de metal robusto classificado como IP30. Esses switches industriais Ethernet foram projetados para suportar altos níveis de vibração e choque, operam em temperaturas baixas e altas para ambientes industriais em uma faixa de temperatura ampla de -40° a 75° C (-40° a 167° F). Entradas de energia redundantes com proteção de sobrecarga de corrente em cada switch industrial Ethernet minimizam o tempo de inatividade da rede.

TI-E80 conectado a duas câmeras e um ponto de acesso, ilustrando uma instalação fácil.

Fácil instalação

Nenhuma configuração necessária, basta conectar dispositivos de rede ao switch Ethernet industrial

TI-E80 conectado a duas fontes de alimentação externas (v1 e v2) ilustrando a redundância de energia.

Alimentação Redundante

Os switches industriais Ethernet possuem duas entradas de energia para fornecer energia redundante com proteção contra sobrecarga de corrente.

Quatro ícones, cada um representando diferentes funcionalidades ou proteções, Dispositivo com linhas de vibração: indica resistência à vibração ou choque, Termômetro: Significa resistência à temperatura. Raio: Representa resistência elétrica ou proteção contra surtos elétricos, e Texto

Projeto industrial endurecido

Equipado com um gabinete resistente com classificação IP30, projetado para suportar um alto grau de vibração, choque e operar dentro de uma ampla faixa de temperatura de -40 a 75°C (-40 a 167°F).

A ilustração mostra um armazém com uma vista ampliada da TI-E80 no centro. Ele destaca um PLC na sala de armazenamento, outro PLC na sala de produção e um host SCADA na sala de servidores, demonstrando conectividade em todo o armazém.

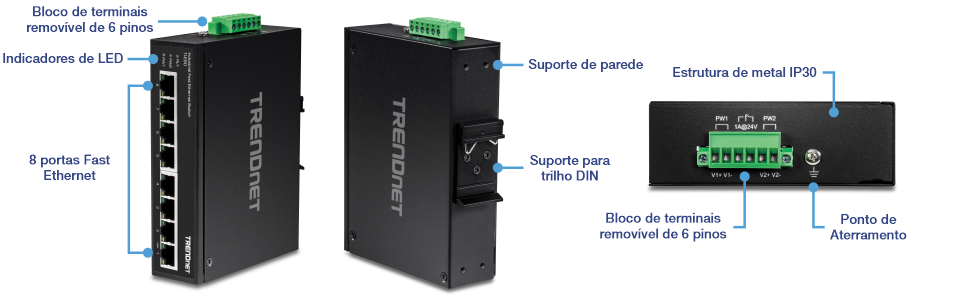

A ilustração mostra uma visão vertical em ângulo do switch industrial Fast Ethernet de 8 portas TI-E80, com etiquetas para o bloco de terminais removível de 6 pinos, indicadores LED e oito portas Fast Ethernet à esquerda. O meio exibe uma visão em ângulo traseiro rotulada com montagem em parede e montagem em trilho DIN. À direita, a vista traseira é rotulada com caixa de metal IP30, bloco de terminais removível de 6 pinos e ponto de aterramento.

Fácil instalação

Switches Industriais Ethernet apresentam um processo de instalação rápido e fácil com uma configuração intuitiva guiada

Suporte para trilho DIN / Parede

Gabinete metálica com classificação IP30 com hardware de montagem em parede e montagem em trilho DIN incluídos

Alimentação Redundante

Entradas de alimentação redundantes com proteção de sobrecarga de corrente (fonte de alimentação vendida separadamente, modelos: TI-M6024)

Ampla faixa de temperatura

Uma ampla faixa de temperatura operacional de -40° - 75°C (-40° - 167°F) permite instalações em ambientes industriais com condições extremas de calor ou frio

Resistente a Choque e Vibração

Classificado para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibrações (EN 60068-2-6)

Conformidade eletromagnética

Em conformidade com as certificações industriais EMS (IEC 61000-4-2) ESD: Contato: 6kV | Ar: 8kV, (IEC 61000-4-4) EFT: Potência: 2kV | Sinal: 2kV, (61000-4-5) Sobrecarga: Potência: 2kV | Sinal: 2kV

Ponto de Aterramento

Ponto de aterramento em cada switch Ethernet industrial projetado para proteger o equipamento contra surtos elétricos externos

Estándares	IEEE 802.3 IEEE 802.3u IEEE 802.3ab IEEE 802.3x
Interface do dispositivo	8 portas Fast Ethernet Bloco de terminais removível de 6 pinos Indicadores de LED Suporte de parede SUPORTE PARA TRILHO DIN Ponto de Aterramento
Taxa de transferência de dados	Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex) Fast Ethernet: 100 Mbps (half-duplex), 200 Mbps (full-duplex)
Desempenho	Buffer de memória RAM: 56 KB Capacidade de Comutação: 1,6 Gbps Tabela de endereços MAC: 1K entradas Taxa de encaminhamento: 0.744, Mpps (tamanho do pacote de 64 bytes)
Características especiais	Componentes endurecidos classificados para temperaturas extremas Entradas de energia redundantes Suporte ESD 8kV Design de baixo perfil
Potência DC	Entrada: 12 - 56V DC Fonte de alimentação recomendada: TI-M6024 (vendida separadamente) Consumo máximo: 3W
Bloco terminal	Entradas de alimentação redundantes, contato de relé de alarme, 6 pinos Faixa do fio: 0,34 mm^2 a 2,5 mm^2 Fio sólido (AWG): 12-24/14-22 Fio trançado (AWG): 12-24/14-22 Torque: 5 lb. – Pol / 0,5Nm / 0,56 Nm Comprimento do fio nu: 7 – 8mm Contato de relé de alarme Saídas de relé com capacidade de transporte de corrente de 1A, 24V DC Modo de circuito aberto quando duas fontes de energia estão conectados Modo de curto-circuito quando apenas uma fonte de alimentação está conectada
MTBF	510,304 horas
Estrutura	Estrutura de metal IP30 Suporte para trilho DIN Suporte de parede Ponto de aterramento
Temperatura de operação	-40° – 75° C (-40° – 167° F)
Umidade de operação	Máximo 95 % sem condensação Dimensões 142 x 105 x 37mm (5.6 x 4.1 x 1.5 pol.)
Peso	635 g (22.5 oz)
Certificações	CE FCC Choque (IEC 60068-2-27) Queda livre (IEC 60068-2-32) Vibração (IEC 60068-2-6) IEC 61000-4-2 IEC 61000-4-4 IEC 61000-4-5
Garantia	3 anos

CONTEúDO DA EMBALAGEM

TI-E80
Guia de Instalação Rápido
Bloco de terminais removível
Kit de montagem em parede e trilho DIN

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
