Conversor de Mídia Industrial de 2 Portas SFP para Gigabit PoE++

TI-BF22SFP (Version v1.0R)

  • 2 x Portas SFP Gigabit
  • 2 x Portas RJ-45 Gigabit PoE++
  • Gabinete de metal com classificação IP30
  • Fornece até 90 W para dispositivos compatíveis com PoE, PoE+ e PoE++
  • Inclui trilho DIN e suportes de parede
  • Faixa de temperatura operacional extrema -40°- 75° C (-40° - 167° F)
  • Proteção contra corrente de sobrecarga
  • Fonte de alimentação vendida separadamente (modelo TI-S15052)
  • Compatível com NDAA/TAA
NDAA/TAA Compliant

O Conversor de Mídia Industrial de 2 Portas SFP para Gigabit PoE++ da TRENDnet, modelo TI-BF22SFP, converte duas conexões de fibra de longa distância em conexões de cobre, enquanto fornece energia para dispositivos compatíveis com PoE, PoE+ e PoE++, como câmeras IP, telefones VoIP e pontos de acesso sem fio. Com uma faixa de temperatura operacional de -40° a 75 °C (-40° a 167 °F), o conversor de mídia de fibra PoE++ industrial apresenta uma caixa de metal com classificação IP30, adequado para ambientes industriais adversos. O design robusto do conversor de mídia de fibra PoE++ industrial também oferece proteção contra choques, queda livre e vibração.

Modelo 3D de um edifício de fábrica com grandes janelas, representando a arquitetura industrial.

Aplicações Industriais

Dispositivos de rede para fabricas, industrias em geral, logística, vigilância e aplicações corporativas.

Switch industrial de 2 portas, conectado a uma câmera PoE.

Saída PoE++

Converte fibra de longa distância em cobre e, ao mesmo tempo, fornece energia para dispositivos compatíveis com PoE, PoE+ e PoE++, como câmeras IP e APs sem fio.

ícones de telefone, temperatura, relâmpago e IP30.

Ambientes Industriais

Conversor IP30 para ambientes de rede industrial, com uma faixa de temperatura operacional de -40° a 75° C (-40° a 167° F).

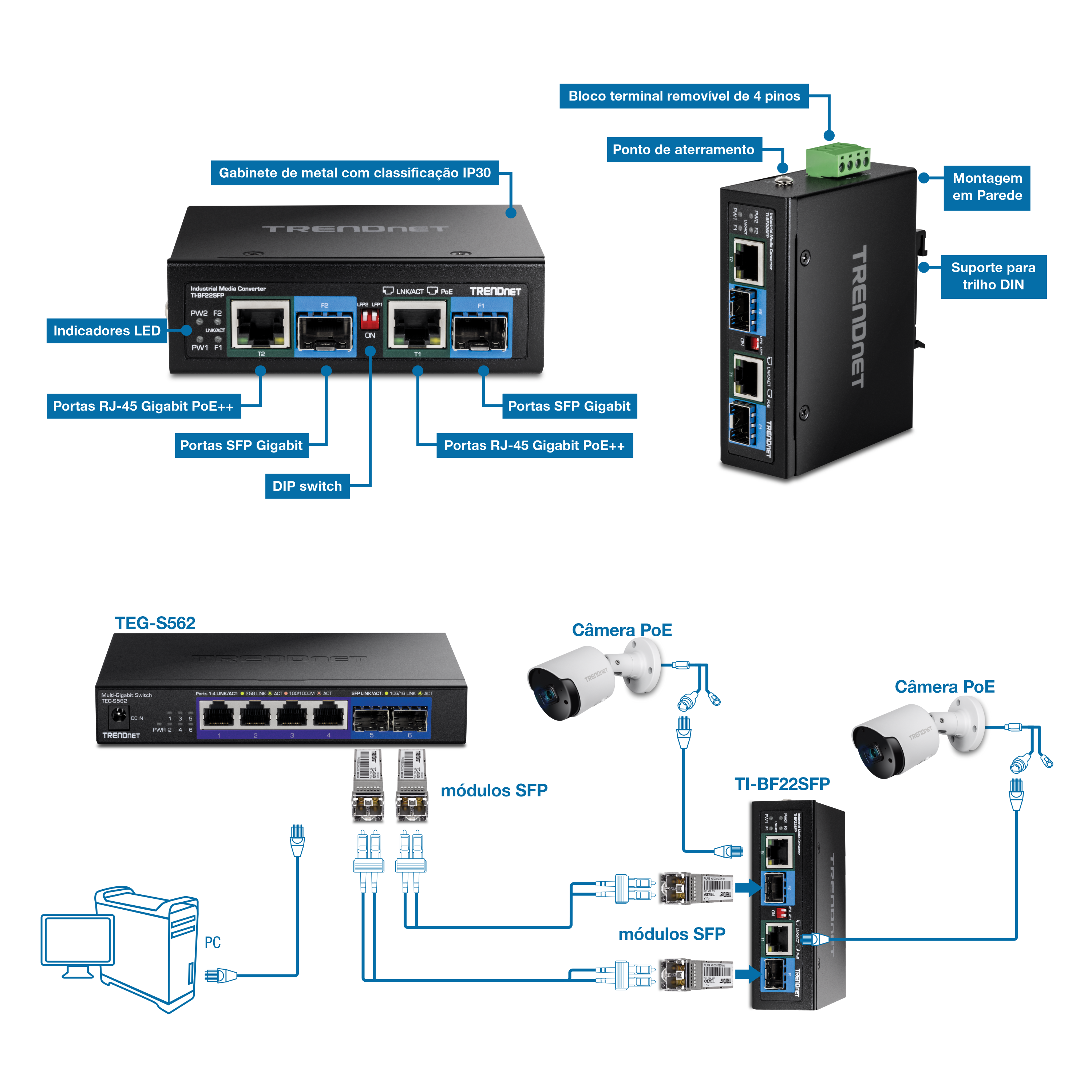

A ilustração mostra a frente view do TI-BF22SFP Industrial Media Converter à esquerda, rotulado com invólucro de metal reforçado com classificação IP30, indicadores LED, portas Gigabit PoE++ RJ-45, portas Gigabit SFP e um switch DIP. O lado direito exibe uma vista vertical frontal esquerda em ângulo com etiquetas para um bloco de terminais removível de 4 pinos, ponto de aterramento, montagem na parede e montagem em trilho DIN. Abaixo, uma configuração de rede mostra um computador conectado à porta LAN TEG-S562 com 2 módulos SFP conectados a ele. Os módulos SFP também são conectados ao TI-BF22SFP, que é conectado a duas câmeras PoE por meio de portas Gigabit PoE ++ RJ-45.

Portas de Rede

2 x Portas Gigabit PoE++ Ethernet e 2 portas Gigabit SFP

Montagem DIN-Rail/Parede

A caixa metálica com classificação IP30 do conversor de mídia PoE+ industrial inclui trilho DIN e hardware para montagem em parede

Capacidade de comutação

4 Gbps de capacidade de comutação

Quadro Jumbo

Envia pacotes maiores, ou Jumbo Frames (até 16 KB), a partir do conversor de mídia industrial PoE++ SFP para aumentar o desempenho

Temperatura de Operação

O conversor é classificado para uma faixa de temperatura operacional extrema de -40° a 75° C (-40° a 167° F)

Compatibilidade Eletromagnética

Compatível com os padrões FCC Part 15 Subpart B Classe A e CE Classe A

Certificações

Classificado para equipamentos de tecnologia da informação (ITE) e equipamentos industriais, científicos e médicos (ISM)

Resistente à Choque e Vibração

Classificação para choque (IEC 60068-2-27), queda livre (IEC 60068-2-32) e vibração (IEC 60068-2-6)

Aterramento

O ponto de aterramento nesse conversor de mídia de fibra PoE++ industrial protege o equipamento contra surtos elétricos externos

Padrões
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Interface
  • 2 x Portas SFP Gigabit
  • 2 x Portas Gigabit PoE++
  • Bloco terminal removível de 4 pinos
  • Indicadores LED
  • DIP switch
  • Suporte para trilho DIN
  • Montagem em Parede
  • Ponto de aterramento
Transferência de dados
  • Gigabit: 2Gbps (full duplex)
  • SFP: 2Gbps (full duplex)
Desempenho
  • Buffer de RAM de dados: 512 KB
  • Tabela de Endereço MAC: 1K
  • Jumbo Frame: 16 KB
  • Switching Fabric: 4 Gbps
Características Especiais
  • Componentes robustos projetados para temperaturas extremas
  • Auto Negociação
  • Aprendizagem automática de endereços e aging de endereço
Alimentação
  • Entrada: 48 - 56V DC
  • Fonte de alimentação necessária: TI-S15052 (vendida separadamente)
  • Consumo: 3.84W (sem PoE) @ 48V DC
PoE
  • Pinos 3, 4, 5, 6 para energia (+) e pinos 1, 2, 7, 8 para energia (-)
  • PoE budget: 90W
Bloco terminal
  • Entradas d Alimentação e Relé, 4 pinos
  • Faixa do fio: 0,34 mm^2 a 2,5 mm^2
  • Fio sólido (AWG): 12-24 / 14-22
  • Fio flexível (AWG): 12-24 / 14-22
  • Torque: 5 lbs. - In / 0,5 Nm / 0,56 Nm
  • Comprimento da tira do fio: 7-8 mm
DIP switch
  • 1: OFF: T1 LFP desabilitado (padrão), ON: LFP habilitado
  • 1: OFF: T2 LFP desabilitado (padrão), ON: LFP habilitado
MTBF
  • 551.468 horas
Estrutura
  • Gabinete de metal com classificação IP30
  • Montagem Trilho DIN
  • Montagem em parede
  • Ponto de aterramento
Temperatura de operação
  • - 40° - 75° C (-40°- 167° F)
Umidade de Operação
  • Máximo 95% sem condensação
Dimensão
  • 104 x 81.5 x 32mm (4 x 3.2 x 1.2 pol.)
Peso
  • 176g (6.2 oz.)
Certificações
  • CE
  • FCC
  • Choque (IEC 60068-2-27)
  • Queda Livre (IEC 60068-2-32)
  • Vibração (IEC 60068-2-6)
Garantia
  • 3 anos


CONTEúDO DA EMBALAGEM
  • TI-BF22SFP
  • Guia de Instalação Rápida
  • Bloco de Terminal Removível
  • Kit de montagem em trilho DIN e parede

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
