Switch Gigabit Industrial 10 portas Trilho-DIN

TI-G102 (Version v1.0R)

  • 8 portas Gigabit
  • 2 portas compartilhadas Gigabit RJ-45 / SFP
  • 20 Gbps de capacidade de comutação
  • Gabinete de metal com classificação IP30
  • Inclui DIN-rail e montagem em parede
  • Faixa de temperatura de operação de -40° à 75°C (-40° à 167°F)
  • Entradas de alimentação redundantes com proteção de corrente de sobrecarga
  • Saída de alarme disparado por falha de energia
  • Fonte de alimentação vendida separadamente (modelos: TI-M6024 / 48VDC3000)
  • Compatível com NDAA/TAA
NDAA/TAA Compliant

O Switch Gigabit Industrial Trilho-DIN de 10 portas da TRENDnet, modelo TI-G102, possui oito portas gigabit e duas portas compartilhadas RJ-45 / SFP. Os usuários podem conectar oito dispositivos ao switch, enquanto ainda fornece duas portas gigabit para conexões de rede adicionais. O switch está equipado com um gabinete metálico com classificação IP30, projetado para suportar um alto grau de vibração e choque, operando dentro de uma ampla faixa de temperatura de -40° à 75°C (-40° à 167°F) para ambientes industriais.

Ilustração da comunicação full duplex com dados sendo transmitidos simultaneamente em ambas as direções a velocidades de gigabit. Duas setas apontam em direções opostas, cada uma contendo símbolos que representam pacotes de dados de documentos, pastas, música, vídeo.

Velocidades Gigabit

Dez portas gigabit fornecem conexões de rede de alta velocidade para dispositivos de rede, e uma capacidade de comutação de 20 Gbps permite que o tráfego de dados flua suavemente, reduzindo o estrangulamento de tráfego.

TI-G102 conectado a duas fontes de alimentação externas (v1 e v2) e saída de alarme ilustrando a redundância de energia.

Tolerância a falha

Possui duas entradas de alimentação redundantes com saída de relé de alarme.

Quatro ícones, cada um representando diferentes funcionalidades ou proteções, Dispositivo com linhas de vibração: indica resistência à vibração ou choque, Termômetro: Significa resistência à temperatura. Raio: Representa resistência elétrica ou proteção contra surtos elétricos, e Texto

Design Industrial

O switch está equipado com um gabinete metálico com classificação IP30, projetado para suportar um alto grau de vibração e choque, operando dentro de uma ampla faixa de temperatura de -40° à 75°C (-40° à 167°F) para ambientes industriais.

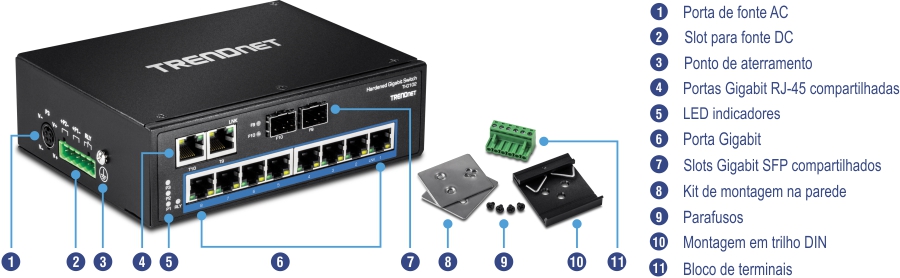

O visual mostra a vista de ângulo frontal do switch industrial Gigabit em trilho DIN reforçado de 10 portas TI-G102. As etiquetas numeradas indicam a porta de alimentação CA, o slot de terminal para alimentação CC, o ponto de aterramento, as portas Gigabit RJ-45 compartilhadas, os indicadores LED, as portas Gigabit e os slots Gigabit SFP compartilhados. Itens separados são rotulados como kit de montagem em parede, parafusos, montagem em trilho DIN e bloco de terminais.

Portas de rede

8 portas Gigabit e 2 portas Gigabit RJ-45 / SFP compartilhadas

Montagem em Trilho DIN / Parede

Gabinete de metal, com classificação IP30, com hardware para montagem em Trilho DIN e parede incluído

Capacidade de comutação

20 Gbps de capacidade de comutação

Alimentação Redundante

Entradas de alimentação redundantes com proteção de sobrecarga de corrente (fonte de alimentação vendida separadamente, modelos: TI-M6024 / 48VDC3000)

Relé de Alarme

Relé de alarme disparado por falha de energia de alimentação da fonte primária e / ou redundante

Jumbo Frame

Envia pacotes maiores, ou Jumbo Frames (até 10 KB), para maior desempenho

Temperaturas Extremas

Switch industrial, classificado para operar em uma faixa de temperatura de -40 à 75°C (-40 à 167°F)

Resistente a Choque e Vibração

Classificado para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibrações (EN 60068-2-6)

Ponto de Aterramento

Ponto de aterramento protege os equipamentos contra sobre tensões eléctricas externas

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
Interfaccia del dispositivo
  • 8 porte Gigabit
  • 2 x porte Gigabit Ethernet
  • 2 slot SFP condivisi
  • Morsettiera rimovibile 6 pin
  • Indicatori LED
  • Montaggio DIN-Rail
  • Montaggio a muro
  • Punto di messa a terra
Velocità trasferimento dei dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Ethernet veloce: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
Rendimento
  • Buffer RAM Dati: 256 KB
  • Switching Fabric: 20 Gbps
  • Tabella indirizzi MAC ingressi 16 K
  • Jumbo Frames: 10 KB
  • Velocità invio: 14,8 Mpps (dimensione pacchetto 64-byte)
Caratteristiche speciali
  • Componenti temprati certificati per temperature estreme
  • Doppi ingressi di alimentazione ridondante
  • Negoziazione automatica
  • Store automatico e architettura d'avanguardia
  • Apprendimento indirizzo e aging indirizzo automatici
  • Protezione ESD 6 KV
Alimentazione
  • Ingresso: 12 - 56 V CC
  • Alimentatore compatibile: TI-M6024 (venduto separatamente)
  • Consumo: 5,76 W max.
Morsettiera
  • Ingressi alimentazione ridondante, contatto relè di allarme, 6 pin
  • Gamma filo: da 0,34mm^2 a 2,5mm^2
  • Filo continuo (AWG) 12-24 / 14-22
  • Filo bloccato (AWG) 12-24 / 14-22
  • Coppia: 5 lb. – In / 0,5 Nm / 0,56 Nm
  • Lunghezza spelafilo: 7 - 8 mm
Contatto Relè di allarme
  • Uscite relè con capacità di alimentazione di 1 A, 24 V CC
  • Modalità circuito aperto quando sono collegate due fonti di alimentazione
  • Modalità cortocircuito quando è collegata una sola fonte di alimentazione
MTBF
  • 510,400 ore
Alloggiamento
  • Custodia di metallo IP30
  • Montaggio DIN-Rail
  • Montaggio a muro
  • Punto di messa a terra
  • Protezione ESD 6 KV
Temperatura in esercizio
  • Da -40 a 75 °C (da -40 a 167 °F)
Umidità in esercizio
  • Max. 95 % senza condensa
Dimensioni
  • 155 x 120 x 48 mm (6,1 x 4,7 x 1,9 pollici)
Weight
  • 415 g (1.1 lb)
Certifications
  • CE
  • FCC
  • Urto (IEC 60068-2-27)
  • Caduta libera (IEC 60068-2-32)
  • Vibrazione (IEC 60068-2-6)
Garanzia
  • Limitada de 3 anos

CONTEúDO DA EMBALAGEM
  • TI-G102
  • Guia de Instalação Rápido
  • Bloco de Terminal Removível
  • Kit Trilho-DIN e Montagem na parede

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
