Switch de Vigilância Inteligente Gigabit PoE+ de 18 portas

TPE-3018LS (Version v1.0R)

16 x portas gigabit PoE+
2 portas Gigabit Compartilhadas (RJ-45 ou SFP)
Potência de energia disponível para PoE: 220W
Interface de controle baseada na Internet e fácil de usar
Suporta IPv6, LACP, VLAN, QoS e IGMP Snooping
Estenda o sinal PoE+ até 656 pés/200m a 10Mbps
O painel de LED de 4 dígitos no painel frontal fornece estatísticas de potência PoE
GUI do modo de vigilância para configuração simplificada e monitoramento de rede
Descoberta de dispositivos para câmeras IP e NVRs compatíveis com ONVIF
Carregar plantas baixas de edifícios para criar um E-map de dispositivos de vigilância
Alterar as configurações do endereço IP da câmera IP
Atualize o firmware da câmera IP
Alterar o nome de usuário e a senha do administrador da câmera IP
Controle de largura de banda por porta
Suporte a 802.1Q, MAC, Vigilância e Voice VLAN
IEEE 802.1p QoS com suporte a queue scheduling
Ventoinha inteligente
36 Gbps de capacidade de comutação
Compatível com NDAA/TAA (somente EUA e Canadá)

A série de Switches de Vigilância Inteligentes Gigabit PoE+ da TRENDnet foi projetada para simplificar a instalação e o gerenciamento de redes de vigilância, especialmente para integradores e instaladores. Esses switches ONVIF são otimizados para o setor de vigilância; o modo de vigilância fornece uma interface com painel gráfico com informações detalhadas sobre o switch e cada dispositivo PoE conectado. Conecte câmeras IP e NVRs compatíveis com ONVIF para obter recursos mais avançados, como alteração das configurações de IP do dispositivo e para visualizar vídeos de câmeras IP individuais na GUI do switch. Os Switches de Vigilância Inteligentes também são switches auto regenerativos PoE com recuperação automática de dispositivos PoE e agendamento de energia.

Instaladores e integradores podem economizar em custos de equipamentos e reduzir o tempo de instalação com os Switches de Vigilância Inteligentes Gigabit PoE+ da TRENDnet, fornecendo até 30W por porta de dados e energia PoE através de cabos Ethernet existentes. Os controles de porta PoE disponíveis incluem habilitar e desabilitar PoE, verificação PD alive e agendamento de energia. A verificação PD alive é um recurso de auto recuperação do PoE do switch que tenta recuperar um dispositivo PoE sem resposta conectado ao switch. Se um dispositivo PoE, como uma câmera PoE, não responder aos pings, o switch compatível com ONVIF reinicializará automaticamente a porta PoE na tentativa de recuperar o dispositivo.

Esses switches ONVIF PoE+ apresentam um display de LED de 4 dígitos mostrando a potência PoE total, energia disponível e energia por porta. Eles também suportam redes PoE+ de longa distância de até 656 pés/200 metros de distância a uma velocidade de até 10 Mbps. Os Switches de Vigilância Inteligente Gigabit PoE+ da TRENDnet também possuem slots SFP para suportar aplicativos de rede de fibra óptica de longa distância.

Os recursos avançados do switch gerenciado incluem o LACP para agrupar portas para aumentar a largura de banda entre switches, VLANs para segmentar e isolar grupos de LAN virtuais, QoS para priorização de tráfego, controles de largura de banda de porta e monitoramento SNMP, tornando este switch ONVIF uma solução de rede SMB poderosa. Melhore o desempenho de voz isolando e priorizando o tráfego VoIP do tráfego normal de dados com o recurso Voice VLAN fácil de usar.

Arte de linha de um switch de rede com bolha de fala de gerenciamento de painel.

Gerenciamento Inteligente de Vigilância

Esses switches ONVIF gerenciados são otimizados para o setor de vigilância; O modo de vigilância fornece uma interface de painel gráfico com informações detalhadas sobre o switch e cada dispositivo conectado.

Diagrama mostrando um switch de rede conectado a vários protocolos de gerenciamento de rede. Uma nuvem rotulada como 'Rede' se conecta a cinco caixas rotuladas VLAN, IGMP, QoS, RMON e SNMP, todas vinculadas a um switch de rede abaixo. O switch possui várias portas Ethernet, ilustrando sua capacidade de gerenciar várias funções de rede.

Flexibilidade de integração

Os recursos de switch gerenciado incluem listas de controle de acesso, VLAN, IGMP snooping, QoS, RMON, SNMP trap e syslog para monitoramento e integração de rede flexível.

Diagrama mostrando um switch de rede conectado a uma câmera de segurança por meio de um único cabo. O cabo também se conecta a um ícone em forma de coração com uma linha de batimentos cardíacos dentro, simbolizando uma verificação ativa do dispositivo. Um ícone com um raio e um sinal de mais ao lado da câmera representa Power over Ethernet (PoE), indicando que a câmera recebe energia e dados por meio da mesma conexão.

Verificação do dispositivo PoE Alive

A verificação PD alive é um recurso automático de auto recuperação do PoE do switch que tenta recuperar um dispositivo PoE sem resposta conectado ao switch. Se um dispositivo PoE, como uma câmera PoE, não responder, o switch compatível com ONVIF reinicializará automaticamente a porta PoE na tentativa de recuperar o dispositivo.

A ilustração retrata um complexo de edifícios com um pátio central com uma fonte. Ao redor do pátio há várias estruturas conectadas com um estilo arquitetônico consistente, incluindo grandes janelas e um telhado plano. Na área de estacionamento, vários carros estão estacionados e os postes de luz são visíveis. Em primeiro plano, uma inserção mostra um monitor de computador exibindo uma interface de sistema de vigilância, rotulada como interruptores de vigilância. Abaixo do monitor, um switch de rede, teclado e mouse estão presentes, indicando uma configuração para monitorar e gerenciar o sistema de vigilância.

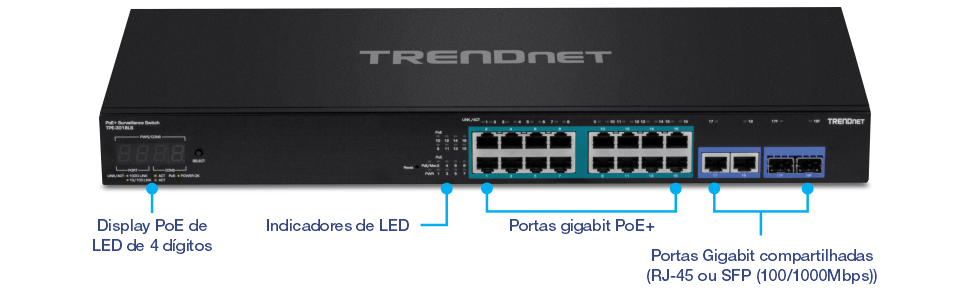

O visual mostra um switch de vigilância PoE da TRENDnet modelo TPE-3018LS. O painel frontal possui um display LED PoE de 4 dígitos para status de energia sobre Ethernet. Ao lado dele, os indicadores LED exibem o status de diferentes portas e energia. O centro inclui dezesseis portas Gigabit PoE+ para conectar e alimentar dispositivos como câmeras IP. À direita, há duas portas Gigabit (RJ-45 ou SFP) para conexões de rede adicionais e, na extrema direita, dois slots SFP de 100/1000 Mbps para conexões de fibra óptica. Os rótulos marcam claramente as funções de cada componente.

Design do hardware

Fornece portas PoE+ gigabit, slots SFP para conexão de fibra e um design de montagem em rack de 19 polegadas 1U com suportes incluídos

Energia PoE

Cada switch gerenciado PoE+ ONVIF fornece até 30 W de energia por porta e dados em um único cabo Ethernet para dispositivos PoE

Modo de Vigilância

Os switches ONVIF são otimizados para o setor de vigilância, provendo uma interface de painel gráfico com informações úteis sobre o switch e cada dispositivo conectado

PoE+ de longo alcance

PoE+ de longa distância a uma distância de até 656 pés/200m a velocidades de até 10mbps

Display LED PoE de 4 dígitos

Visor de LED de 7 segmentos de 4 dígitos para visualizar a potência total, a potência disponível e a potência por porta

Pronto para IPv6

Switches ONVIF suportam configuração IPv6 e descoberta de vizinho IPv6

Gestão do tráfego

Os recursos do switch gerenciado incluem: Agregação de link, VLAN 802.1Q, Voice VLAN, VLAN de Vigilância, RSTP, MSTP, Detecção de loopback, QoS e gerenciamento de largura de banda de porta

Solução de problemas

Um teste de diagnóstico de cabo e estatísticas de tráfego ajudam na solução de problemas de rede

Monitoramento

RMON, SNMP e Espelhamento de Portas suportam soluções de monitoramento de administrador

Padrão	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3az
Interface do dispositivo	16 x portas gigabit PoE+ 2 portas Gigabit compartilhadas (RJ-45 ou SFP (100/1000Mbps)) Indicadores de LED Display de LED de status de energia PoE (budget de energia total, energia disponível, consumo por porta)
Taxa de transferência de dados	Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex) Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex) Gigabit Ethernet: 2000 Mbps (full-duplex)
Desempenho	Switch Fabric: 36 Gbps Buffer de Dados RAM: 512MB MAC Tabela de Endereços: entradas de 8 K Jumbo Frames: 10 KB Modo de Encaminhamento: store and forward Taxa de encaminhamento: 26.7 Mpps (tamanho do pacote de 64 bytes)
Gestão	GUI baseada na Web HTTP / HTTPS - Padrão ou Modo de Vigilância Interface de linha de comando CLI (Telnet / SSHv2) SNMP v1, v2c, v3 Suporte IPv4/IPv6 Múltiplas contas de administrador ou usuário Tabela de endereço MAC unicast dinâmico/estático Ativar ou desativar a economia de energia 802.3az por porta Syslog Níveis de gravidade do log de mensagens do sistema Espelhamento de porta (transmitir, receber, um-para-um, muitos para um) ICMPv4/ICMPv6 Rastreamento LLDP Teste de diagnóstico de cabo SFP DDM (monitoramento de diagnóstico digital) UDLD (detecção de link unidirecional) Estado Erro de porta desativado/Errdisable Watchdog de ping
MIB	RMON MIB RFC 1271 IPV4 MIB RFC 1213 (somente leitura) SNMP MIB RFC 3415
Árvore de abrangência	STP (spanning tree) RSTP (rapid spanning tree) MSTP (multiple spanning tree)
Agregação de ligações	Agregação de link estático and LACP dinâmico (até 8 grupos)
Qualidade do serviço (QoS)	Classe do Serviço 802.1p (CoS) DSCP (Differentiated Services Code Point) Controle de largura de banda por porta Programação de fila: Prioridade estrita (SP), programador de rodízio ponderado (WRR)
VLAN	Gestão múltipla de tarefas VLAN 802.1Q Tagged VLAN VLAN baseada em MAC VLAN de Vigilância VLAN de Voz Até 256 grupos de VLAN , Intervalo de ID 1 - 4094
Multicast	Espionagem IGMP v2/v3 IGMP immediate/fast leave IGMP querier Tabela de endereços MAC multicast dinâmica/estática MVR (Registro de VLAN Multicast) Entradas multicast até 1K
Controle de acesso	Autenticação 802.1x port-based (banco de dados local do usuário, RADIUS, Guest VLAN) DHCP Snooping / Opção 82 Detecção Loopback Prevenção de Denial of Service (DoS) Controle de Storm (broadcast, multicast desconhecido, unicast desconhecido, min: 16Kbps) Prevenção de bloqueio Head-of-line (HoL) IP Source Guard / IP-MAC-Port-VLAN binding Portas Protegidas Segurança de porta/restrição de aprendizagem de endereço MAC Lista de Controle de Acesso (ACL) Endereço MAC (VLN ID, EtherType, 802.1p) IPv4 (Protocolo IP, Porta TCP/UDP, 802.1p, DSCP, TCP flag, ICMP type, ICMP code) Modo de Vigilância (ONVIF) GUI do modo de vigilância para configuração simplificada e monitoramento de rede Descoberta de dispositivos para dispositivos compatíveis com ONVIF, como câmeras IP e NVRs Carregar mapas virtuais Alterar as configurações do endereço IP da câmera IP Atualizar o firmware da câmera IP Alterar o nome de usuário e a senha do administrador da câmera IP
PoE	PoE budget: 220W 802.3at: Até 30 W por porta (portas 1-16) Modo PoE A: Pinos 1,2 e pinos 3,6 para energia Agendamento de energia PoE PD alive check Proteção contra sobrecorrente/curto-circuito
Potência	Entrada: 100 – 240 V AC, 50/60 Hz, fornecimento de energia interno Consumo máximo: 14W (Sem carga PoE)
Proteção Contra Surtos	6kV (Portas 17 & 18)
Ventoinhas/acústica	Quantidade: 1 (Hot swappable) Nível de ruído: 60,1 dB(A) (máx.)
MTBF	331,516 horas
Temperatura de operação	0 – 40°C (32 – 104°F)
Umidade de operação	Máx. 90% sem condensação
Dimensões	440 x 195 x 44,45mm (17,3 x 9,8 x 1,74 pol.) Montável em bastidor de altura 1U
Peso	2,93kg (6,45 libras)
Certificações	CE FCC ETL
Garantia	3 anos

CONTEúDO DA EMBALAGEM

TPE-3018LS
Guia de Instalação Rápido
Cabo de energia (1,5 m / 5 pés)
Kit para montagem em Rack

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
