Switch Gerenciado Industrial 26 Portas Gigabit L2 PoE+ Rackmount

TI-RP262i (Version v1.0R)

24 portas Gigabit PoE+
2 slots SPF
Suporta módulos SFP de fibra 100/1000Base-FX
Budget de energia PoE de 685W
A verificação ativa do PoE reinicia dispositivos PoE que não respondem
52 Gbps de capacidade de comutação
Gabinete de metal com classificação IP30
Faixa de temperatura de operação de -40° à 75°C (-40° à 167°F)
Suporta LACP, STP/RSTP, VLAN, e IGMP Snooping
IEEE 802.1p QoS com suporte a queue scheduling
CLI (Console / Telnet / SSH), Web (HTTP/HTTPS), gerenciamento SNMP v1 / 2c / 3
Suporta IGMP Snooping / MVR
Suporte a QoS 802.1p / DSCP / Agendamento de filas (SPQ / WRR)
Controle de largura de banda por porta
Suporta Ethernet Ring Protection Switching (ERPS)
Caixa metálica de 19” rackmount com kit de montagem incluído
Múltiplas entradas fornecem energia com proteção contra sobrecarga de corrente
Fonte de alimentação vendida separadamente (modelo: TI-RSP100048)
Compatível com NDAA/TAA (somente EUA e Canadá)

A Série Switch Gerenciado Industrial Gigabit L2 PoE+ Rackmount da TRENDnet oferece recursos avançados de camada 2 gerenciados com controles de tráfego aprimorados para atender às crescentes demandas das redes SMB atuais. Cada switch industrial de camada 2 rackmount é equipada com um gabinete de metal com classificação IP30, projetado para suportar um alto grau de vibração e choque, enquanto opera em uma ampla faixa de temperatura de -40° - 70° C (-40° - 158° F) para ambientes industriais. Nossos modelos de switch industrial de camada 2 rackmount apresentam portas gigabit de cobre para conexões de dispositivos de alta velocidade, bem como slots SFP que suportam módulos SFP 100/1000Base-FX para aplicações de rede de fibra de longa distância. Esses switches industriais de camada 2 rackmount apresentam um design sem ventilador que elimina o ruído operacional e reduz o consumo de energia.

Essa série de switches gerenciados industriais Gigabit L2 PoE+ rackmount fornece uma interface de gerenciamento intuitiva baseada na Web. Cada switch industrial de camada 2 rackmount da TRENDnet suporta controles avançados de gerenciamento de tráfego, solução de problemas e monitoramento SNMP. Os recursos avançados do switch gerenciado incluem LACP para agrupar portas e aumentar a largura de banda entre switches, VLANs para segmentar e isolar grupos de LAN virtuais, QoS para priorizar tráfego, controles de largura de banda por porta, monitoramento SNMP e muito mais, tornando cada switch industrial de camada 2 rackmount da TRENDnet uma poderosa solução para redes SMB.

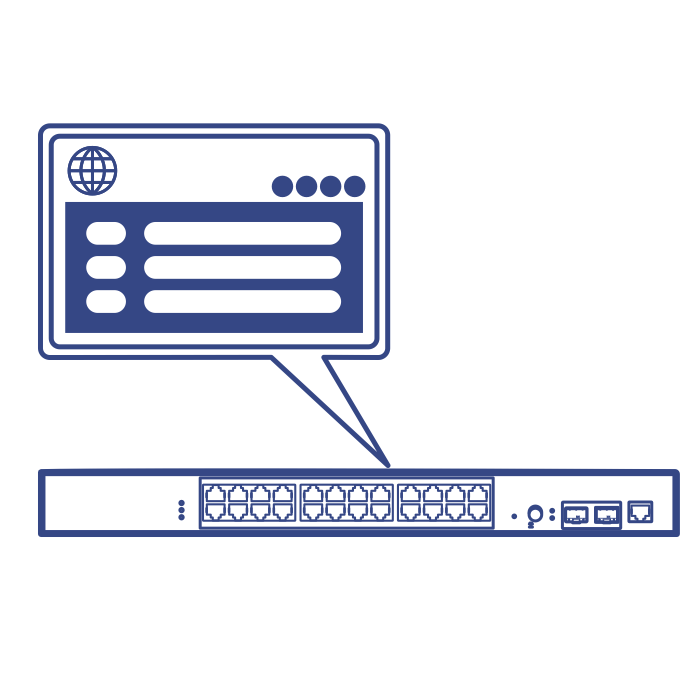

Imagem em linha do TI-RP262i 26-Port Industrial Gigabit L2 Managed PoE+ Rackmount Switch e um balão de fala mostrando uma tela com uma representação de sua interface de gerenciamento web.

Gerenciamento L2

Fornece uma interface de gerenciamento web fácil de usar para controles de gerenciamento de tráfego, como VLAN, QoS, controles de acesso, agregação de links, solução de problemas, monitoramento SNMP e restrição de MAC por porta.

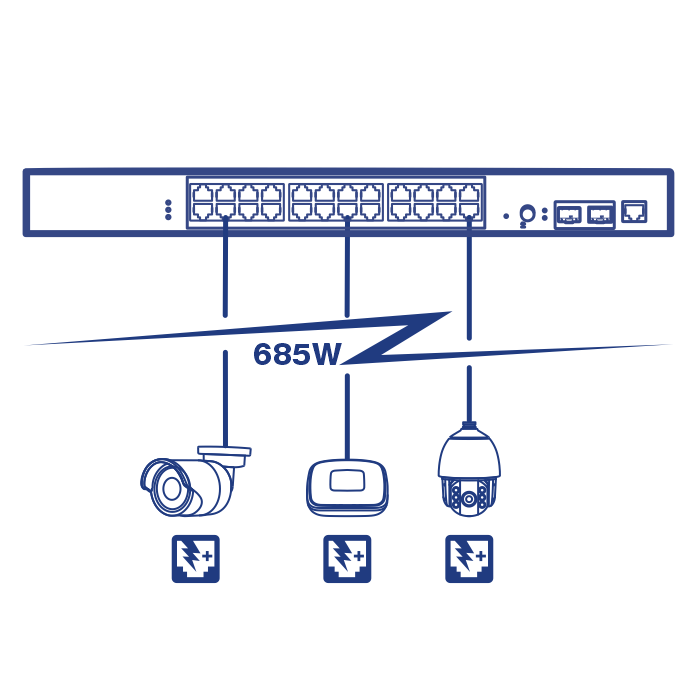

Imagem em linha do TI-RP262i 26-Port Industrial Gigabit L2 Managed PoE+ Rackmount Switch e três dispositivos PoE utilizando seu orçamento de energia PoE de 685W.

Energia PoE

Um budget de energia PoE de 685W alimenta até 24 dispositivos Power over Ethernet e inclui controles avançados de porta PoE, como ativar / desativar PoE, prioridade de energia, verificação ativa do PD e programação de energia.

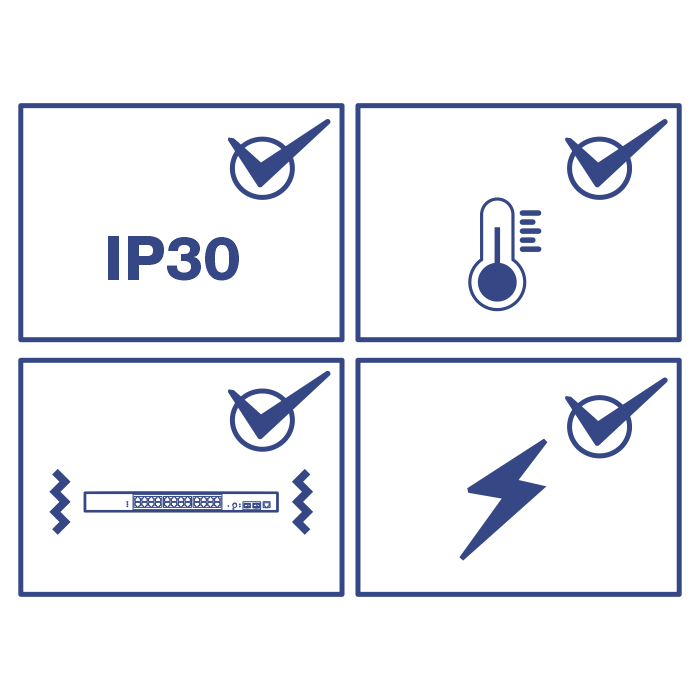

Imagem em linha com quatro símbolos representando IP30, vibração, choque elétrico e temperatura.

Desenho industrial

Equipado com um gabinete metálico com classificação IP30, projetado para suportar um alto grau de vibração e choque e operar dentro da faixa de temperatura de -40° a 75° C (-40° - 167° F) em ambientes industriais.

A ilustração mostra uma plataforma offshore com vários componentes tecnológicos rotulados. Golfinhos nadam nas proximidades. Os principais componentes incluem o TI-RP262i na parte superior central, o PLC à esquerda, o host SCADA à direita e uma câmera à prova de explosão na parte inferior. A cena destaca a integração de tecnologia avançada na plataforma offshore.

O visual mostra um switch de rede TRENDnet com vários componentes rotulados. A vista frontal destaca 24 portas Gigabit PoE+, 2 slots Gigabit SFP, 1 porta de console (RJ-45) e indicadores LED. A vista traseira exibe um terminal de alimentação fixo de 4 pinos. As etiquetas fornecem uma identificação clara de cada componente, facilitando a compreensão dos recursos e opções de conectividade do switch.

Portas de Rede

Um budget de energia PoE de 685W alimenta até 24 dispositivos Power over Ethernet e inclui controles avançados de porta PoE, como ativar/desativar PoE, prioridade de energia, verificação ativa de PD e programação de energia.

Energia PoE

O switch industrial de camada 2 PoE+ rackmount fornece até 30W de energia PoE+ por porta com um budget total de energia PoE de 685W

Controle PoE total por porta

Os controles de porta PoE disponíveis no switch industrial de camada 2 PoE+ rackmount incluem ativar/desativar PoE, prioridade de energia, verificação ativa do PD e programação de energia

Gestão do tráfego

Os recursos gerenciados incluem 802.1Q, IGMP v1 / 2/3, IGMP Snooping, controle de largura de banda por porta / 802.1p / DSCP / Agendamento de filas (SPQ / WRR), STP / RSTP, agregação de link estático e dinâmico e ERPS para integração flexível de rede

GESTÃO DE LAYER 2

Oferece atribuição IPv4 / IPv6 estática ou DHCPv4 / v6, servidor DHCP / relay / opção 82 e DHCP server snooping / screening para filtrar servidores DHCP não autorizados

Controlo de acessos

Os recursos de controle de acesso gerenciado incluem ACLs, IP-MAC-Port binding, inspeção ARP, 802.1X RADIUS, aprendizado de endereço MAC, DHCP snooping e IP Source Guard fornece controles de acesso à rede em camadas

Monitoramento do sistema

Os recursos de monitoramento incluem SNMP v1 / v2c / 3, suporte a MIB, SNMP trap, grupos RMON (1, 2, 3, 9), alerta SMTP, syslog, espelhamento de porta e ModBus / TCP

Montagem em rack de 19"

Caixa metálica robusta rackmount com kit de montagem incluído

Design sem ventilador

Switch Industrial de camada 2 rackmount com design sem ventilador para eliminar o ruído operacional e reduzir o consumo de energia

Capacidade de comutação

52 Gbps de capacidade de comutação

Alimentação

Múltiplas entradas de energia são exibidas no switch industrial de camada 2 rackmount com proteção contra sobrecarga de corrente (fonte de alimentação vendida separadamente: TI-RSP100048)

Jumbo Frame

Envia pacotes maiores, ou Jumbo Frames (até 10 KB), para maior desempenho

Ampla faixa de temperatura

Uma ampla faixa de temperatura operacional de -40° - 70° C (-40° - 158° F) permite que o switch industrial de camada 2 rackmount seja instalado em ambientes extremos de calor ou frio

Resistente a Choque e Vibração

Classificado para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibrações (EN 60068-2-6)

Ponto de Aterramento

O ponto de aterramento no switch industrial de camada 2 rackmount protege o equipamento contra sobretensões elétricas externas

Padrões	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.1ax IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3az IEEE 802.3af IEEE 802.3at
Interface do dispositivo	24 x portas Gigabit PoE+ 2 x Slots SFP Gigabit 1 x porta de console (RJ-45) Terminal de energia fixo de 4 pinos LEDs Indicadores Botão modo exibição de LED (alterna os indicadores de LED para exibir o link/atividade ou PoE somente status da porta)
Taxa de transferência de dados	Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex) Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex) Gigabit Ethernet: 2000 Mbps (full-duplex) SFP: 2000Mbps (full duplex)
Desempenho	Switch Fabric: 52 Gbps Buffer de RAM de dados: 512 KB Tabela de Endereços MAC: 8K entradas Jumbo Frames: 10 KB Modo de Encaminhamento: store and forward Taxa de encaminhamento: 38.7, Mpps (tamanho do pacote de 64 bytes)
Gestão	GUI baseada na Web HTTP / HTTPS CLI: Telnet / SSHv2 SNMP v1, v2c, v3 SNMP trap (até 5 receptores) Grupos RMON 1/2/3/9 Backup & Restore da configuração do dispositivo, atualização do firmware, reinicialização e redefinição para o padrão Múltiplas contas administrativas ou de leitura somente Ativar ou desativar o modo de economia de energia por porta Entradas MAC estáticas Entradas unicast estáticas LLDP (protocolo de descoberta de camada de link) Mapa do dispositivo Netlite Descoberta de dispositivo ONVIF SNTP Alerta SMTP Syslog Estatísticas de porta/utilização Monitor de tráfego Espelhamento de porta: um para um, muitos para um Controle de Storm: Broadcast, multicast, falha de pesquisa de destino (limite mínimo: 1pps) Detecção de loopback DHCP Relay/opção 82 Modbus/TCP ERPS (Comutação de proteção por anel Ethernet) G8032v2
MIB	MIB II RFC 1213 Bridge MIB RFC 1493 RMON (Grupo 1,2,3,9) RFC 2819 RFC 1757
Spanning Tree	IEEE 802.1d STP (protocolo spanning tree) IEEE 802.1w RSTP (protocolo rapid spanning tree) Filtro BPDU, guard e root guard
Agregação de links	Agregação de link estático and LACP dinâmico 802.3ad (até 8 grupos)
Qualidade do serviço (QoS)	Classe do Serviço 802.1p (CoS) DSCP (Differentiated Services Code Point) Controle de largura de banda por porta Programação de fila: strict priority (SP), weighted round robin (WRR), weighted fair queuing (WFQ)
VLAN	802.1Q Tagged VLAN VLAN baseada em MAC Isolamento de porta Até 256 grupos de VLAN , Intervalo de ID 1 - 4094
Multicast	IGMP Snooping v1, v2, v3 IGMP querier IGMP fast/immediate leave Até 256 grupos de multicast Entradas multicast estáticas
Controle de acesso	Autenticação 802.1X (banco de dados de usuários locais, RADIUS, atribuição de guest VLAN) DHCP snooping/screening Trusted host/IP access list para acesso de gerenciamento Port Security/MAC address learning restriction (até 100 entradas por porta) Inspeção ARP estática/dinâmica
ACL	Endereço MAC de Origem/Destino Endereço IP de Origem/Destino Interface de Origem VLAN ID EtherType Porta TCP/UDP 1-65535
Características Especiais	Detecção de dispositivo Netlite e exibição de mapa na GUI Port Security: restrição de aprendizagem do endereço MAC por porta Suporte à DHCP relay/opção 82 & Servidor DHCP Snooping/Screening Ampla faixa de temperatura de operação Proteção contra surtos e ESD
Energia	Entrada do terminal de energia: 48 - 57V DC Fonte de alimentação compatível: TI-RSP100048 (1000W) vendida separadamente Máx. Consumo: 20W (sem carga PoE); 705W (carga total de PoE)
PoE	Budget PoE: 685W @ 48V DC input 802.3at: até 30W por porta PoE Modo A: Pinos 1, 2, 3 e 6 para alimentação Classificação PoE automática Prioridade de porta PoE/programação de energia/verificação PD alive Proteção contra sobrecorrente/curto-circuito
Bloco terminal	Entrada de energia, 4 pinos Alcance do fio: 1,5mm^2 a 2,5mm^2 Fio sólido (AWG): 12-18 Fio flexível (AWG): 12-18 Comprimento da tira do fio: 10-11mm
Gabinete	Gabinete metálico com classificação IP30 Refrigeração passiva sem ventilador Montagem em Rack 1U Ponto de aterramento ESD (Ethernet) Proteção: 8KV DC (Ar) 4KV (Contato) Proteção contra picos (energia): 1KV DC
MTBF	475,352 horas @ 25° C 127,076 horas @ 75° C
Temperatura de operação	-40° – 70° C (-40° – 158° F)
Umidade de operação	Máx. 95% sem condensação
Dimensões	440 x 310 x 44mm (17,3 x 12,3 x 1,7 pol.)
Peso	3.58kg (7.89 oz)
Certificações	CE FCC Choque (IEC 60068-2-27) Queda livre (IEC 60068-2-32) Vibração (IEC 60068-2-6)
Garantia	3 anos

CONTEúDO DA EMBALAGEM

TI-RP262i
Guia de instalação rápida
Cabo do console (RJ-45 para RS-232)
Kit para montagem em Rack

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.

Compatible SFP Modules

Model	Speed (Mbps)	Connector Interface	Fiber Mode	Distance	Wavelength	Operating Temp.
TI-MGBRJ	1000	Copper	N/A	100m / 328 ft.	N/A	-40° – 85° C (-40° - 185° F)
TI-MGBS10	1000	LC	Single Mode	10km / 6.2 mi.	1310nm	-40° – 85° C (-40° - 185° F)
TI-MGBS20	1000	LC	Single Mode	20 km / 12.42mi	1310nm	-40° – 85° C (-40° - 185° F)
TI-MGBS40	1000	LC	Single Mode	40km / 24.8 mi.	1310nm	-40° – 85° C (-40° - 185° F)
TI-MGBSX	1000	LC	Multi-Mode	550m / 1804 ft.	850nm	-40° – 85° C (-40° - 185° F)

Fonte de Alimentação com função PFC Industrial de 1000W, 48V DC, 21A AC para DC

TI-RSP100048 (Version v1.0R)

Fonte de alimentação industrial
Compatível com TI-R4U de montagem em rack de 4U e 19 ”(vendido separadamente)
Fornece até 1000W de energia (48 V, 21 A)
Alta eficiência 94% e baixa dissipação de energia
Controlador de Fator de Potência ativo incorporado
Arrefecimento de ar forçado através de ventiladores DC incorporados
Proteções: Curto-circuito, sobrecarga, sobretensão, temperatura excessiva
Aprovado pelo UL 508
Contato de relé DC OK incorporado
Teste de carga total de 100%
Faixa de temperatura de operação de -20° – 60° C (-4° – 140° F)
Compatível com NDAA/TAA (somente EUA e Canadá)
